一种桥梁施工时救援装置的制作方法

本实用新型涉及一种救援装置，具体为一种桥梁施工时救援装置。

背景技术：

桥梁将大江大河的两岸连接起来，将天堑变成了通途，便利了人们的交通，桥梁建设也成为了国家重视的项目之一，但是在桥梁建设，但是现在桥梁的建设在发生意外的时候，由于环境的特殊，无法及时的对伤员进行送医，导致伤员救治不及时，甚至会导致死亡，因此我们对此做出改进，提出一种桥梁施工时救援装置。

技术实现要素：

为解决上述问题，本实用新型的目的在于提供一种桥梁施工时救援装置，解决桥梁建设过程中发生意外无法及时送医的缺陷。

为实现上述目的，本实用新型采取的技术方案为：一种桥梁施工时救援装置，包括床梆，所述床梆中部的顶端固定设有床板，所述床梆两侧的顶端均固定设有护栏，所述床梆两侧的中部均固定设有铰链，所述床板的底部设有底板，所述底板顶端的一侧固定设有液压机，所述液压机的输出端通过液压杆与床梆一边侧的底端固定连接，所述液压机的一侧设有鼓风机与底板的顶端固定连接，所述鼓风机的出风端通过管道与止血绷带的一侧连通，所述鼓风机的一侧设有急救箱，所述急救箱的底端设有的滑块与底板顶端设有的滑槽滑动连接，所述急救箱的一侧设有氧气罐与底板的顶端固定连接，所述氧气罐的出气口通过管道与氧气罩连通，所述底板的一侧固定设有控制面板和蓄电池，所述控制面板上设有液压机控制按钮、鼓风机控制按钮和氧气罐控制按钮，所述液压机、鼓风机和氧气罐分别通过液压机控制按钮、鼓风机控制按钮和氧气罐控制按钮与蓄电池电性连接。

其中，所述止血绷带内部的一侧固定设有气压传感器，所述气压传感器与控制面板上设有的显示器电性连接，所述显示器与蓄电池电性连接。

优选的，所述止血绷带设为气囊，所述止血绷带的一侧粘接设有止血棉。

其中，所述床梆底端的四个边角处固定设有电动伸缩支脚，四个所述电动伸缩支脚分别与底板的四个边角处穿插连接，四个所述电动伸缩支脚的底端均通过转轴与万向轮转动连接，所述电动伸缩支脚通过控制面板上设有的电动伸缩支脚控制按钮与电源电性连接。

进一步，所述急救箱的两侧设有挡板，所述挡板的两端分别与床梆和底板固定连接。

与现有技术相比，本实用新型具有如下有益效果：本实用新型通过设有止血绷带，止血绷带设为气囊，可以通过鼓风机向止血绷带内部鼓气，对伤口处造成一定压力，从而达到对伤口处的按压通过设有气压传感器，可以对气囊内部的气压进行检测，调节气囊内部的气压，从而避免血液外流，通过设有氧气罐，在伤员受伤较为严重的时候，通过氧气罐向病人输氧，通过设有电动伸缩支脚，可以对装置的高度进行调节，便于病人的移动和送医。

附图说明

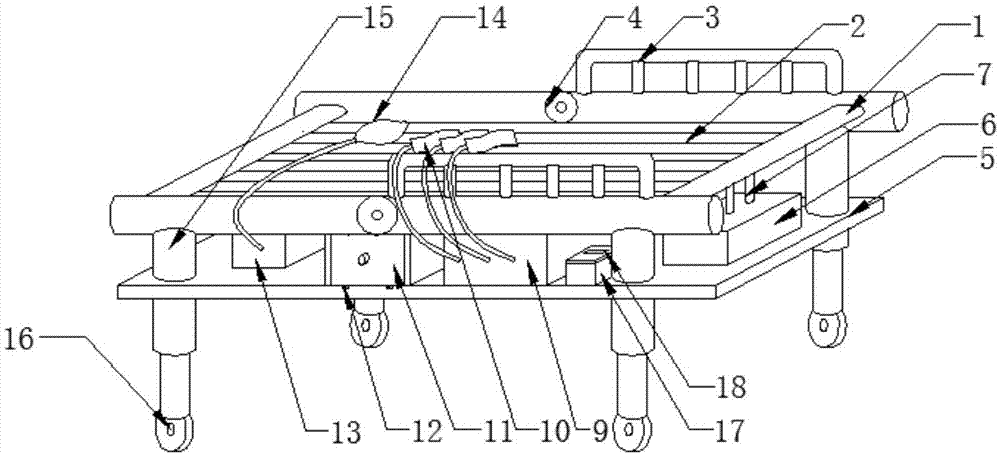

图1是本实用新型实施例一的结构示意图；

图2是实施例一中底板的结构示意图；

图3是实施例一中急救箱的结构示意图；

图4是实施例一中气囊的结构示意图；

图5是实施例一中蓄电池的结构示意图。

附图标记说明：1、床梆；2、床板；3、护栏；4、铰链；5、底板；6、液压机；7、液压杆；8、气压传感器；9、鼓风机；10、止血绷带；11、急救箱；12、滑槽；13、氧气罐；14、氧气罩；15、电动伸缩支脚；16、万向轮；17、蓄电池；18、控制面板。

具体实施方式

为使本实用新型要解决的技术问题、技术方案和优点更加清楚，下面将结合附图及具体实施例进行详细描述。

请参阅说明书附图1所示，本实用新型为一种桥梁施工时救援装置，包括床梆1，床梆1中部的顶端固定设有床板2，床梆1两侧的顶端均固定设有护栏3，床梆1两侧的中部均固定设有铰链4，床板2的底部设有如图2所示的底板5，底板5顶端的一侧固定设有液压机6，液压机6的输出端通过液压杆7与床梆1一边侧的底端固定连接，液压机7的一侧设有鼓风机9与底板5的顶端固定连接，鼓风机9的出风端通过管道与止血绷带10的一侧连通，鼓风机9的一侧设有如图3所示的急救箱11，急救箱11的底端设有的滑块与底板5顶端设有的滑槽12滑动连接，急救箱11的一侧设有氧气罐13与底板5的顶端固定连接，氧气罐13的出气口通过管道与氧气罩14连通，底板5的一侧固定设有控制面板18和蓄电池17(见图5)，控制面板18上设有液压机控制按钮、鼓风机控制按钮和氧气罐控制按钮，液压机6、鼓风机9和氧气罐13分别通过液压机控制按钮、鼓风机控制按钮和氧气罐控制按钮与蓄电池17电性连接。

所述止血绷带10内部的一侧固定设有气压传感器8，气压传感器8与控制面板上设有的显示器电性连接，显示器与蓄电池17电性连接，气压传感器8感应止血绷带10内部的气压，通过显示器显示，便于医务人员对气压进行控制。

如图4所示，止血绷带10设为气囊，止血绷带10的一侧粘接设有止血棉，止血棉可以对伤口进行止血。

所述床梆1底端的四个边角处固定设有电动伸缩支脚15，四个电动伸缩支脚15分别与底板5的四个边角处穿插连接，四个电动伸缩支脚15的底端均通过转轴与万向轮16转动连接，电动伸缩支脚15通过控制面板上设有的电动伸缩支脚控制按钮与电源电性连接，通过电动伸缩支脚控制按钮控制电动伸缩支脚15伸缩，从而便于伤员的移动。

所述急救箱11的两侧设有挡板，挡板的两端分别与床梆1和底板5固定连接，对急救箱11进行限位，防止急救箱11掉落。

本实用新型的工作原理为：在桥梁建筑发生意外的时候，通过万向轮16将装置移动至适宜位置，通过电动伸缩支脚控制按钮控制电动伸缩支脚15缩短，带动床板2和床梆1下移，将受伤人员搬动至床板2上，根据受伤位置，通过滑槽12将急救箱11取出，对伤口处进行清理，然后将止血绷带10缠绕在伤口处，对伤口进行止血，通过鼓风机控制按钮控制鼓风机9向止血绷带10的内部鼓风，将止血绷带10膨胀，增加对伤口处的挤压，在大动脉破裂的时候可以很好的进行抑制血液的流出，气压传感器8对止血绷带10内部的气压进行检测，通过显示器上显示的数值进行观察，达到适宜数值的时候，控制鼓风机9保持实时的气压，在需要将病人的身体的部位进行倾斜时，通过液压机控制按钮控制液压机6开始工作，液压机6通过液压杆7推动床梆1，将床梆1的一端进行倾斜，在伤员受伤情况较严重的时候，无法完成自己呼吸，可以将氧气罩14放置到伤员的鼻子处，通过氧气罐控制按钮控制氧气罐13打开，释放氧气，保证伤员的呼吸，及时的处理完成后，通过电动伸缩支脚控制按钮控制电动伸缩支脚15伸长至初始位置，通过万向轮16将装置移动，将伤员移动至医院进行及时的救治。

以上的具体实施方式仅为本创作的较佳实施例，并不用以限制本创作，凡在本创作的精神及原则之内所做的任何修改、等同替换、改进等，均应包含在本创作的保护范围之内。
