一种纸尿裤芯体上料架的制作方法

本实用新型涉及卫生用品生产加工领域，尤其涉及一种纸尿裤芯体上料架。

背景技术：

现有纸尿裤芯体的上料，是通过将叠成条状整排整齐排列的芯体进行上料，上料时芯体只通过从动辊导向传动。但由于芯体上料前是叠成条状整排整齐排列，芯体整条是来回往复叠加的，上料时芯体来回晃动容易翻转折叠，造成上料不平整，有折叠，上料异常。

技术实现要素：

为解决上述技术问题，本实用新型设计了一种纸尿裤芯体上料架。

本实用新型采用如下技术方案：

一种纸尿裤芯体上料架，包括底座和底座一侧固定连接的支架，支架上套接有横梁，横梁上转动铰接有两相互平行的丝杆，两丝杆上穿接有传送杆，两丝杆转动带动传送杆沿丝杆移动，传送杆与横梁平行，两丝杆间的传送杆上一边设置有螺纹，螺纹上螺纹连接有限位块，横梁下方支架上横向固定设置有固定杆，固定杆上固定连接有限位环。

作为优选，所述横梁上与支架套接处设置有紧固螺孔，紧固螺孔上螺纹连接有T形的紧固调节杆。

作为优选，所述两丝杆末端分别固定连接有T形的丝杆调节杆。

作为优选，所述纸尿裤芯体上料架外设置有防尘罩。

本实用新型的有益效果是：该纸尿裤芯体上料架设置限位环限制上料时的芯体来回晃动幅度，保证芯体上料时平稳上料；同时上料架的横梁上转动铰接有两相互平行的丝杆，通过丝杆转动调节传送杆与横梁的间距限制芯体翻转，同时调节限位块控制限位块限制传送杆传送芯体的宽度，限制芯体上料的幅度，保证芯体平稳不翻转的上料。

附图说明

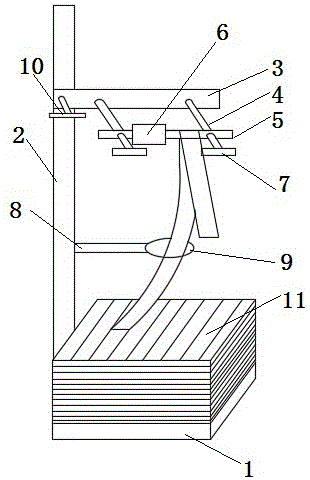

图1是本实用新型的一种结构示意图；

图中：1、底座，2、支架，3、横梁，4、丝杆，5、传送杆，6、限位块，7、丝杆调节杆，8、固定杆，9、限位环，10、紧固调节杆，11、芯体。

具体实施方式

下面通过具体实施例，并结合附图，对本实用新型的技术方案作进一步的具体描述：

实施例：如附图1所示，一种纸尿裤芯体上料架，包括底座1和底座一侧固定连接的支架2，支架上套接有横梁3，横梁上转动铰接有两相互平行的丝杆4，两丝杆上穿接有传送杆5，两丝杆转动带动传送杆沿丝杆移动，传送杆与横梁平行，两丝杆间的传送杆上一边设置有螺纹，螺纹上螺纹连接有限位块6，横梁下方支架上横向固定设置有固定杆8，固定杆上固定连接有限位环9，横梁上与支架套接处设置有紧固螺孔，紧固螺孔上螺纹连接有T形的紧固调节杆10，两丝杆末端分别固定连接有T形的丝杆调节杆7，纸尿裤芯体上料架外设置有防尘罩。

该纸尿裤芯体上料架使用时，芯体叠成条状整排整齐排列在底座上。限位环限制上料时芯体11的来回晃动幅度，保证芯体上料时平稳上料；同时上料架的横梁上转动铰接有两相互平行的丝杆，通过丝杆转动调节传送杆与横梁的间距限制芯体翻转，同时调节限位块控制限位块限制传送杆传送芯体的宽度，限制芯体上料的幅度，保证芯体平稳不翻转的上料。

以上所述的实施例只是本实用新型的一种较佳的方案，并非对本实用新型作任何形式上的限制，在不超出权利要求所记载的技术方案的前提下还有其它的变体及改型。
