一种用于股骨头坏死后的骨支架植入导航器的制作方法

本发明属于骨科医疗器械技术领域，具体为一种用于股骨头坏死后的骨支架植入导航器。

背景技术：

在股骨头坏死后的传统手术过程中，通常打入导向针指向股骨头内坏死的病灶，以便于骨钻钻通到病灶，从而将股骨头内部坏死的骨质取出和后期植入钽金属支架。该种手术即使是非常有经验的医生，也需要多次尝试，而在尝试的过程中，为了看清导向针的走向，股骨需要长时间、多次数地暴露在x射线的透视环境下。一方面，严重增加了手术时间；再者，x射线也增加乐患者的软组织创伤；最后，手术医生也不可避免的与x射线接触，对医生也带来伤害。最后，不仅增加了病患地痛苦，也导致手术地花费居高不下。

技术实现要素：

本发明目的在于提供一种用于股骨头坏死后的骨支架植入导航器，从而解决上述问题。

为实现上述目的，本发明公开了一种用于股骨头坏死后的骨支架植入导航器，包括固定针导向件、骨支架植入导向件和与股骨外侧的骨质表面贴合的贴合导板，所述固定针导向件和骨支架植入导向件均固接在所述贴合导板上，所述骨支架植入导向件上设置有钻头导向孔，所述钻头导向孔的中心轴线从股骨的骨颈内向所述股骨头的病灶延伸，所述固定针导向件上设置有固定针导向孔。

进一步的，所述固定针导向件、骨支架植入导向件和贴合导板采用一体式3d打印成型。

进一步的，所述钻头导向孔的内径与钻入股骨的环钻的外径相等。

进一步的，还包括有加强筋板，所述加强筋板的两侧分别与骨支架植入导向件和贴合导板固接。

进一步的，还包括一导向柱，所述导向柱与所述钻头导向孔可拆式滑接，且所述导向柱内同轴设置有一用于钻头导向针导向的导向针导向孔。

进一步的，所述固定针导向件的侧壁上设置有清理孔，所述清理孔贯通至固定针导向孔，且所述清理孔沿着固定针导向孔的轴向延伸。

进一步的，所述导向针导向孔、固定针导向孔和钻头导向孔的开口处均设置有倒角。

与现有技术相比，本发明的优点在于：

本发明通过ct和mri影像学数据拟合打印出的骨支架植入导航器，精准确定了手术的入口和路线，便于进行坏死区域的髓芯减压和坏死骨质的刮除，又可以直达病灶，精准地将钽金属棒植入进入，大大减少了手术时间和对患者组织的损伤，减少了病患的痛苦。同时，也减少了患者和手术医生x射线下的手术时间，进一步保护了患者和医生，进一步也简化了手术过程，降低了手术医生的要求，也减少了病患手术的高额花费，对医生对病患都具有重大意义。

下面将参照附图，对本发明作进一步详细的说明。

附图说明

构成

本技术：
的一部分的附图用来提供对本发明的进一步理解，本发明的示意性实施例及其说明用于解释本发明，并不构成对本发明的不当限定。在附图中：

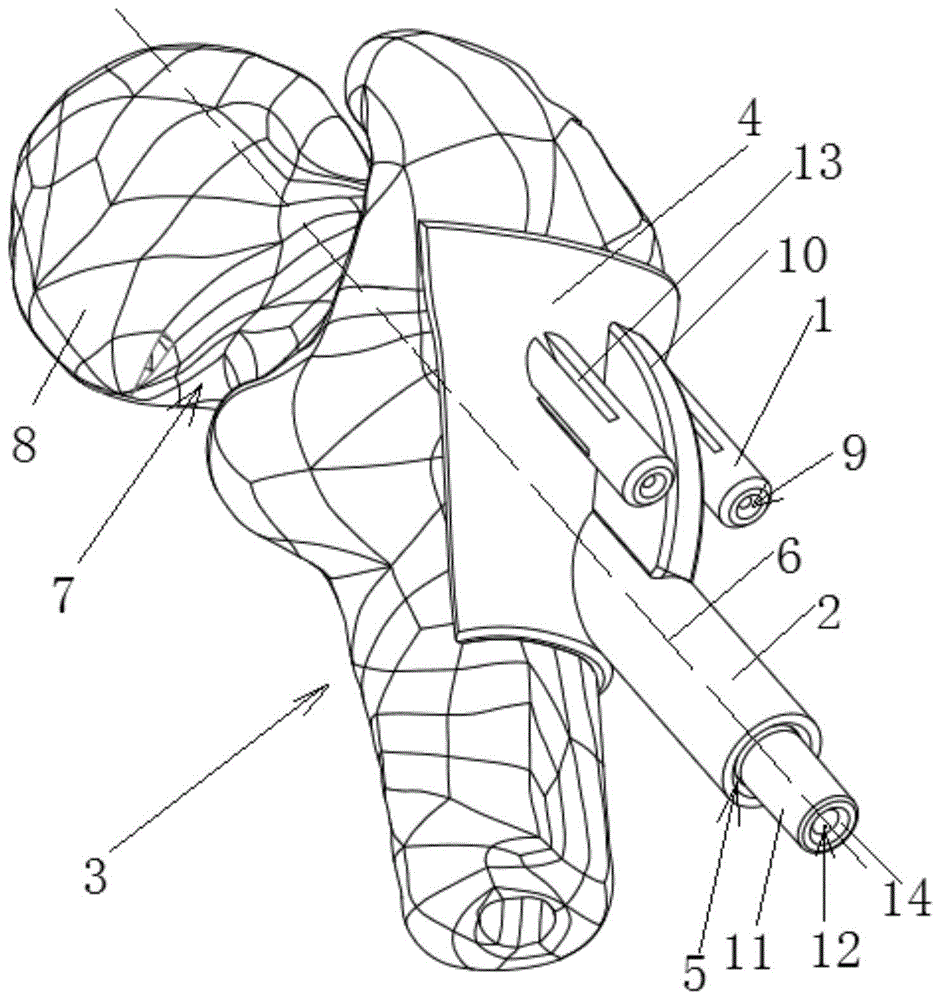

图1是本发明优选实施例公开的用于股骨头坏死后的骨支架植入导航器的工作示意图(包含股骨)；

图2是本发明优选实施例公开的用于股骨头坏死后的骨支架植入导航器的轴测示意图(隐藏导向柱)；

图3是本发明优选实施例公开的导向柱的轴测示意图。

图例说明：

1、固定针导向件；2、骨支架植入导向件；3、股骨；4、贴合导板；5、钻头导向孔；6、中心轴线；7、骨颈；8、股骨头；9、固定针导向孔；10、加强筋板；11、导向柱；12、导向针导向孔；13、清理孔；14、倒角。

具体实施方式

以下结合附图对本发明的实施例进行详细说明，但是本发明可以由权利要求限定和覆盖的多种不同方式实施。

如图1-3所示，本发明公开了一种用于股骨头坏死后的骨支架植入导航器，包括固定针导向件1、骨支架植入导向件2和与股骨3外侧的骨质表面贴合的贴合导板4，其中，固定针导向件1、骨支架植入导向件2和贴合导板4通过ct和mri影像学数据拟合、逆向设计，然后采用一体式3d打印成型(材料为塑料)，固定针导向件1和骨支架植入导向件2均固接在贴合导板4上，骨支架植入导向件2上设置有钻头导向孔5，钻头导向孔5的中心轴线6从股骨3的骨颈7内向股骨头8的病灶延伸，固定针导向件1上设置有固定针导向孔9，从而打印完成即可保证贴合导板4与骨质表面的精密贴合，进而精准确定了手术的入口和路线。当贴合导板4与骨质表面贴合后，通过固定针导向件1即可打入两根克式钢钉，从而对贴合导板4上的钻头导向孔5进行精确定位，进而即可通过钻头导向孔5即可进行多种骨钻的钻入工作，当取出病灶内坏死的骨质后，滑动取出该导航器，即可植入钽金属支架，从而快速而精确的完成手术，减少x射线对病患和医生的伤害。

在本实施例中，钻头导向孔5的内径与钻入股骨3的环钻的外径相等，从而保证环钻的同轴滑动，保证钻孔的精确程度，而为了保证受力较大的骨支架植入导向件2的强度，还包括有加强筋板10，加强筋板10的两侧分别与骨支架植入导向件2和贴合导板4固接，同样通过一体式3d打印成型。

同时，为了保证钻头在向病灶钻通的过程中的精确导向，还包括一导向柱11，导向柱11与钻头导向孔5可拆式无缝滑接，且导向柱内11同轴设置有一用于钻头导向针导向的导向针导向孔12，当将导向柱11置入钻头导向孔5内，即可通过导向针导向孔12向病灶打钻头导向针，然后退出导向柱11，将钻头的中心孔套接在钻头导向针上，即可向病灶钻通作业，后续再可通过环钻扩孔等操作。

由于3d打印存在材料逸散或者部分缺陷需要修正的情况，也节约打印材料，固定针导向件1的侧壁上设置有清理孔13，清理孔13贯通至固定针导向孔9，且清理孔13沿着固定针导向孔9的轴向延伸，从而通过金属刮刀等将固定针导向孔9内的逸散材料去除，确保导向孔光滑。同时，为了使孔与轴类部件的插入过程更加快速，导向针导向孔12、固定针导向孔9和钻头导向孔5的开口处均设置有倒角14。

以上仅为本发明的优选实施例而已，并不用于限制本发明，对于本领域的技术人员来说，本发明可以有各种更改和变化。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。

技术特征：

1.一种用于股骨头坏死后的骨支架植入导航器，其特征在于，包括固定针导向件(1)、骨支架植入导向件(2)和与股骨(3)外侧的骨质表面贴合的贴合导板(4)，所述固定针导向件(1)和骨支架植入导向件(2)均固接在所述贴合导板(4)上，所述骨支架植入导向件(2)上设置有钻头导向孔(5)，所述钻头导向孔(5)的中心轴线(6)从股骨(3)的骨颈(7)内向所述股骨头(8)的病灶延伸，所述固定针导向件(1)上设置有固定针导向孔(9)。

2.根据权利要求1所述的用于股骨头坏死后的骨支架植入导航器，其特征在于，所述固定针导向件(1)、骨支架植入导向件(2)和贴合导板(4)采用一体式3d打印成型。

3.根据权利要求1所述的用于股骨头坏死后的骨支架植入导航器，其特征在于，所述钻头导向孔(5)的内径与钻入股骨(3)的环钻的外径相等。

4.根据权利要求1所述的用于股骨头坏死后的骨支架植入导航器，其特征在于，还包括有加强筋板(10)，所述加强筋板(10)的两侧分别与骨支架植入导向件(2)和贴合导板(4)固接。

5.根据权利要求1-4任一所述的用于股骨头坏死后的骨支架植入导航器，其特征在于，还包括一导向柱(11)，所述导向柱(11)与所述钻头导向孔(5)可拆式滑接，且所述导向柱(11)内同轴设置有一用于钻头导向针导向的导向针导向孔(12)。

6.根据权利要求5所述的用于股骨头坏死后的骨支架植入导航器，其特征在于，所述固定针导向件(1)的侧壁上设置有清理孔(13)，所述清理孔(13)贯通至固定针导向孔(9)，且所述清理孔(13)沿着固定针导向孔(9)的轴向延伸。

7.根据权利要求5所述的用于股骨头坏死后的骨支架植入导航器，其特征在于，所述导向针导向孔(12)、固定针导向孔(9)和钻头导向孔(5)的开口处均设置有倒角(14)。

技术总结
本发明公开了一种用于股骨头坏死后的骨支架植入导航器，包括固定针导向件、骨支架植入导向件和与股骨外侧的骨质表面贴合的贴合导板，固定针导向件和骨支架植入导向件均固接在贴合导板上，骨支架植入导向件上设置有钻头导向孔，钻头导向孔的中心轴线从股骨的骨颈内向股骨头的病灶延伸，固定针导向件上设置有固定针导向孔。本发明通过CT和MRI影像学数据拟合打印出的骨支架植入导航器，精准确定了手术的入口和路线，便于进行坏死区域的髓芯减压和坏死骨质的刮除，又可以直达病灶，精准地将钽金属棒植入进入，大大减少了手术时间和对患者组织的损伤。

技术研发人员：雷鹏飞
受保护的技术使用者：中南大学湘雅医院
技术研发日：2019.11.28
技术公布日：2020.05.19
