鼻腔喷雾给药装置的制作方法

本实用新型涉及医药领域。更具体地说,本实用新型涉及一种用鼻腔喷雾给药装置。



背景技术:

鼻腔炎性疾病通常称为鼻炎,是病毒、细菌、变应原、各种理化因子以及某些全身疾病引起的鼻腔黏膜炎症,在我国,鼻炎的发病率极高。鼻炎的主要病理症状是鼻腔黏膜充血、肿胀、渗出、增生、萎缩或坏死等,其临床表现为鼻塞、流鼻涕、嗅觉下降等,给工作、生活带来诸多不便。鼻炎的常见治疗方法有:1、鼻内用糖皮质激素;2、鼻腔清洁;3、鼻内用减充血剂。其中,鼻腔清洗是较为简便、经济、更为常用的方法。目前,鼻腔清洗是借助合适的装置,将清洗液输送到鼻腔,通过药液与鼻腔靶组织的接触,达到清洁湿润鼻腔、药物治疗等目的的一种治疗方法。然而,市面上现有的喷雾器仅解决了给药的问题,而给药后的废液顺着鼻腔流下,既不雅观,也容易弄脏衣物,对于女性用户,甚至会破坏其妆容。



技术实现要素:

本实用新型的一个目的是解决至少上述问题,并提供至少后面将说明的优点。

本实用新型还有一个目的是提供一种鼻腔喷雾给药装置,其能够有效防止废液流到衣物上,保护女性的妆容。

为了实现根据本实用新型的这些目的和其它优点,提供了一种鼻腔喷雾给药装置,包括鼻腔喷雾瓶本体、喷嘴以及防尘罩,所述防尘罩与所述鼻腔喷雾瓶本体扣合,当不使用所述鼻腔喷雾给药装置时,防止其喷嘴被污染,有效防止微生物菌类引起二次感染;废液引流装置,其通过底部伸出的插杆与所述鼻腔喷雾瓶本体底部设置的插槽配合,使得所述废液引流装置与所述鼻腔喷雾瓶本体外壁贴紧,紧贴瓶身设计是为了更好地起到引流作用,不让废液流下;所述废液引流装置包括引流槽体和引流槽体上部的引流口部,所述引流槽体与所述引流口部连通,且所述引流槽体与所述鼻腔喷雾瓶本体的瓶身等高,所述引流口部敞口设计且上部敞口高度低于所述喷嘴的端口,使得从鼻腔流出的废液沿引流口部流入所述引流槽体中,所述引流口部上部敞口高度低于所述喷嘴的端口不影响所述喷嘴正常伸入鼻腔里使用,引流口部刚好可以贴紧鼻孔下方皮肤,承接鼻腔里流出的废液;所述引流槽体为弧形设计,使得所述引流槽体刚好贴紧所述鼻腔喷雾瓶本体,避免少部分废液从瓶身和引流槽体之间的空隙处流出。

优选的是,所述引流口部与所述引流槽分体设置,一方面方便清洗引流口部,另一方面是为了缩小引流口部口径,与喷嘴更好地贴合,所述引流口部是用硅胶材料制成的具有一定曲度的贯通体,所述曲度的贯通体还可以设置弯折部,更好地与所述喷嘴贴合;其口径略小于所述引流槽体的口径,使得所述引流口部刚好插入所述引流槽体内。

优选的是,所述贯通体靠近所述喷嘴的一边与喷嘴的按压位置等高,且至少一部分与所述喷嘴外壁贴合;所述贯通体远离所述喷嘴的一边高于与所述喷嘴靠近的一边,但低于所述喷嘴的自由端部,所述引流口部设计成一边高一边低,低的一边紧贴为了从喷嘴处顺流下来的液体从较低的一边流进引流口部。

优选的是,所述贯通体远离所述喷嘴的一边设置向外张开的边沿,使得所述引流口部与鼻孔下方的皮肤更好地贴合,使得引流口部较高的一边更好地与鼻孔下方皮肤贴合,避免漏液。

优选的是,所述引流槽体底部设有排液口,所述排液口通过可拆卸塞体堵住,收集的废液可以从底部排液口排出。

优选的是,所述引流槽体上部设置有开口卡箍,所述卡箍刚好卡住所述鼻腔喷雾瓶本体的瓶体,可以进一步保证所述引流槽体紧贴所述鼻腔喷雾瓶本体的瓶身,防止漏液。

优选的是,所述引流槽体内壁上涂油一层超疏水纳米涂层,减少引流槽体清洗次数。

优选的是,距离所述鼻腔喷雾瓶本体底部10~15mm处设置有液面可视窗口,现有的喷雾装置因为全包覆设计,使用人无法知道剩液量,造成用完而不自知的现象,无法及时补给,底部设有可视窗口,可以及时提醒使用人及时更新补给。

本实用新型至少包括以下有益效果:其一、本实用新型提供的鼻腔喷雾给药装置中包含废液引流装置,能够有效防止废液流到衣物上,保护女性的妆容;其二、所述废液引流装置与鼻腔喷雾瓶本体分体设置,可以节约成本,所述废液引流装置可以配合多个鼻腔喷雾瓶本体使用,不需要一直购买所述废液引流装置;其三,所述废液引流装置采用分体设计,上部引流口部拆开后单独清洗,下部引流槽体具有一定的自清洁能力,废液直接从下部排出;其四、所述鼻腔喷雾瓶本体底部设有可视窗口,可以提醒使用人及时补给备用瓶。

本实用新型的其它优点、目标和特征将部分通过下面的说明体现,部分还将通过对本实用新型的研究和实践而为本领域的技术人员所理解。

附图说明

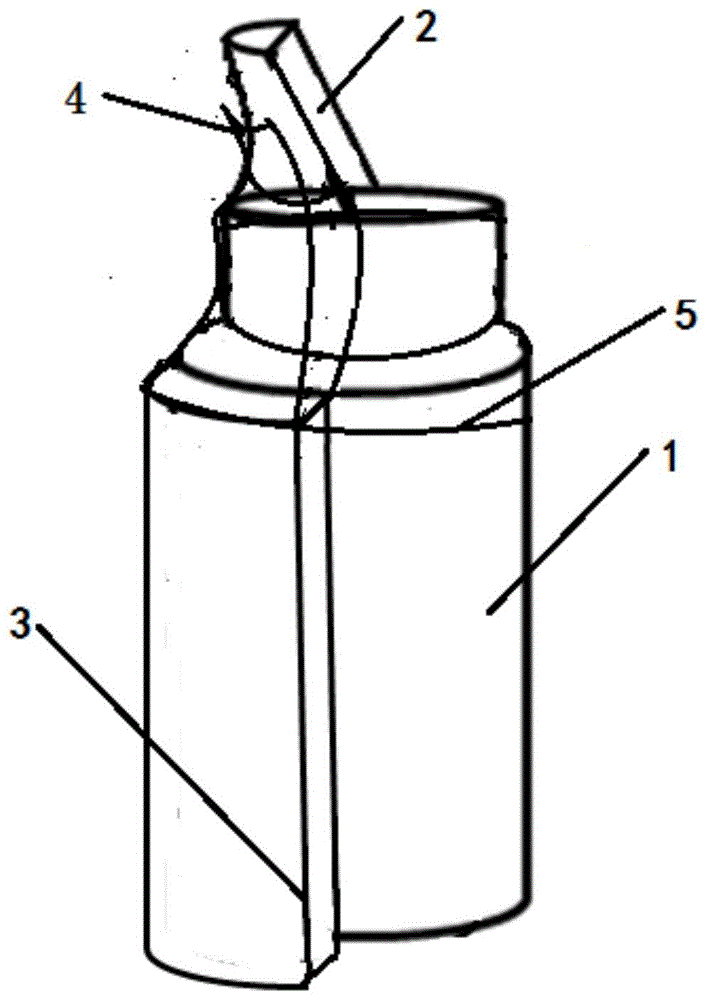

图1为本实用新型的结构示意图;

图2为本实用新型所述鼻腔喷雾瓶底部示意图。

具体实施方式

下面结合附图对本实用新型做进一步的详细说明,以令本领域技术人员参照说明书文字能够据以实施。

应当理解,本文所使用的诸如“具有”、“包含”以及“包括”术语并不配出一个或多个其它元件或其组合的存在或添加。

如图1所示,本实用新型提供一种鼻腔喷雾给药装置,包括鼻腔喷雾瓶本体1、喷嘴2以及防尘罩,所述防尘罩与所述鼻腔喷雾瓶本体1扣合,当不使用所述鼻腔喷雾给药装置时,防止其喷嘴2被污染,有效防止微生物菌类引起二次感染;废液引流装置,在图2中可以看出,其通过底部伸出的插杆与所述鼻腔喷雾瓶本体1底部设置的插槽6配合,瓶底可设置一个插槽或者两个平行插槽,对应的插杆就为一根或者两根,使得所述废液引流装置与所述鼻腔喷雾瓶本体1外壁贴紧,紧贴瓶身设计是为了更好地起到引流作用,不让废液流下;所述废液引流装置包括引流槽体3和引流槽体上部的引流口部4,所述引流槽体3与所述引流口部4连通,且所述引流槽体3与所述鼻腔喷雾瓶本体1的瓶身等高,所述引流口部4敞口设计且上部敞口高度低于所述喷嘴2的端口,使得从鼻腔流出的废液沿引流口部4流入所述引流槽体3中,所述引流口部4上部敞口高度低于所述喷嘴2的端口不影响所述喷嘴2正常伸入鼻腔里使用,引流口部4刚好可以贴紧鼻孔下方皮肤,承接鼻腔里流出的废液;所述引流槽体3为弧形设计,使得所述引流槽体3刚好贴紧所述鼻腔喷雾瓶本体1,避免少部分废液从瓶身和引流槽体3之间的空隙处流出。本实用新型提供的鼻腔喷雾给药装置适用于一般市售喷雾装置的外包装。

如在其中一个实施例中,所述引流口部4与所述引流槽3分体设置,一方面方便清洗引流口部4,另一方面是为了缩小引流口部4口径,与喷嘴2更好地贴合,所述引流口部4是用硅胶材料制成的具有一定曲度的贯通体,所述曲度的贯通体还可以设置弯折部,更好地与所述喷嘴2贴合;其口径略小于所述引流槽体3的口径,使得所述引流口部4刚好插入所述引流槽体3内。

在其中一个实施例中,所述贯通体靠近所述喷嘴2的一边与喷嘴2的按压位置等高,且至少一部分与所述喷嘴2外壁贴合;所述贯通体远离所述喷嘴2的一边高于与所述喷嘴2靠近的一边,但低于所述喷嘴2的自由端部,所述引流口部4设计成一边高一边低,低的一边紧贴为了从喷嘴2处顺流下来的液体从较低的一边流进引流口部4。

在其中一个实施例中,所述贯通体远离所述喷嘴2的一边设置向外张开的边沿,使得所述引流口部4与鼻孔下方的皮肤更好地贴合,使得引流口部4较高的一边更好地与鼻孔下方皮肤贴合,避免漏液。

在其中一个实施例中,所述引流槽体3底部设有排液口,所述排液口通过可拆卸塞体堵住,收集的废液可以从底部排液口排出。

在其中一个实施例中,所述引流槽体3上部设置有开口卡箍5,所述卡箍5刚好卡住所述鼻腔喷雾瓶本体1的瓶体,可以进一步保证所述引流槽体3紧贴所述鼻腔喷雾瓶本体1的瓶身,防止漏液。

在其中一个实施例中,所述引流槽体3内壁上涂油一层超疏水纳米涂层,减少引流槽体清洗次数,具有一定的自清洁能力。

在其中一个实施例中,距离所述鼻腔喷雾瓶本体1底部10~15mm处设置有液面可视窗口,现有的喷雾装置因为全包覆设计,使用人无法知道剩液量,造成用完而不自知的现象,无法及时补给,底部设有可视窗口,可以及时提醒使用人及时更新补给。

如上所述,本实用新型至少包括以下有益效果:其一、本实用新型提供的鼻腔喷雾给药装置中包含废液引流装置,能够有效防止废液流到衣物上,保护女性的妆容;其二、所述废液引流装置与鼻腔喷雾瓶本体分体设置,可以节约成本,所述废液引流装置可以配合多个鼻腔喷雾瓶本体使用,不需要一直购买所述废液引流装置;其三,所述废液引流装置采用分体设计,上部引流口部拆开后单独清洗,下部引流槽体具有一定的自清洁能力,废液直接从下部排出;其四、所述鼻腔喷雾瓶本体底部设有可视窗口,可以提醒使用人及时补给备用瓶。

尽管本实用新型的实施方案已公开如上,但其并不仅仅限于说明书和实施方式中所列运用,它完全可以被适用于各种适合本实用新型的领域,对于熟悉本领域的人员而言,可容易地实现另外的修改,因此在不背离权利要求及等同范围所限定的一般概念下,本实用新型并不限于特定的细节和这里示出与描述的图例。
