一种血液患者护理用呕吐物收集装置的制作方法

本实用新型涉及血液患者护理器械技术领域，具体来说涉及一种血液患者护理用呕吐物收集装置。

背景技术：

血液病患者在身体不适时，都会出现呕吐现象，患者在呕吐时呕吐物的散落，气味难闻，并且难以清洗和处理，增加了医护人员的劳动强度，因此需要对呕吐物进行收集进行处理，进而保护环境。

现有的呕吐物收集装置使用垃圾袋对呕吐物进行收集，使用较为麻烦；呕吐物在由收集口落入垃圾袋的过程中，可能会有部分呕吐物沾染到垃圾袋的袋口，医护人员在对垃圾袋进行后续处理时，垃圾袋袋口处呕吐物极易沾染到医护人员的手部或者衣服上，给医护人员带来了极大的不便。

可见，现有技术中存在的上述问题，亟待改进。

技术实现要素：

鉴于现有技术存在的上述问题，本实用新型的一方面目的在于提供一种血液患者护理用呕吐物收集装置。

为了实现上述目的，本实用新型提供的一种血液患者护理用呕吐物收集装置，包括底座、固定柱、收集台和移动座，所述底座的上表面的右侧固定安装有固定柱，所述固定柱的顶端固定连接有收集台，所述底座的上表面的左侧焊接有立板，所述立板朝向固定柱的侧面焊接有支撑板，所述立板的左侧面的上部焊接有拉手，所述固定柱的内部开设有处理室，所述固定柱的右侧面开设有与处理室连通的处理口，所述处理室的顶端固定安装有隔板，所述隔板的下表面的中部固定安装有连接管，所述收集台的内部空间通过连接管与处理室连通，所述处理室的内部设置有圆柱结构的移动座，所述移动座的上表面设置有收集桶，所述连接管的底端穿过收集桶的桶口，且延伸至收集桶的内部，所述移动座的圆周面朝向处理口的一侧焊接有踏板，所述移动座的下表面与移动柱的上表面焊接，所述固定柱的底端开设有圆柱结构的滑动室，所述滑动室内设置有引导柱，所述移动柱的下表面穿过处理室的底面，并与引导柱的上表面固定连接，所述滑动室的底端焊接密封板，所述密封板与引导柱之间设置有一组弹簧。

作为优选，所述支撑板的上表面开设有圆柱结构的瓶槽，且瓶槽内设置有内部装有纯净水的洗漱瓶，所述支撑板的上表面还设置有洁净的毛巾。

作为优选，所述底座的下表面的四角分别固定安装有一组支腿，每一组支腿的底端通过螺栓分别固定安装有一组万向轮。

作为优选，所述移动柱和引导柱一体成型，所述移动座、移动柱和引导柱同心设置。

作为优选，所述固定柱的下表面和密封板的下表面齐平，所述固定柱的下表面和密封板的下表面均与底座的上表面焊接。

作为优选，所述移动座的上表面开设有圆柱结构的桶槽，所述收集桶的底部活动卡接于桶槽内。

与现有技术相比较，本实用新型提供的血液患者护理用呕吐物收集装置，在呕吐物在由收集台落向收集桶中的垃圾袋的过程中，由于连接管的底端延伸至收集桶的内部，避免了呕吐物沾染到垃圾袋的袋口，进而避免医护人员在处理垃圾袋时沾染到垃圾袋袋口处的呕吐物，使得医护人员能够更加方便的对垃圾袋进行处理；通过向下踩动踏板，能够使得移动座下移，从而能够轻易的将收集桶取出，当放下踏板，移动座由于受到弹簧向上的弹力而上移，从而使得收集桶的顶部抵住隔板，进而将连接管的底端卡紧于收集桶内，同时防止收集桶产生移动，收集桶的安装和卸下过程，操作简单省力，降低了医护人员的劳动强度。

应当理解，前面的一般描述和以下详细更宽描述都仅是示例性和说明性的，而不是用于限制本公开。

本申请文件提供本公开中描述的技术的各种实现或示例的概述，并不是所公开技术的全部范围或所有特征的全面公开。

附图说明

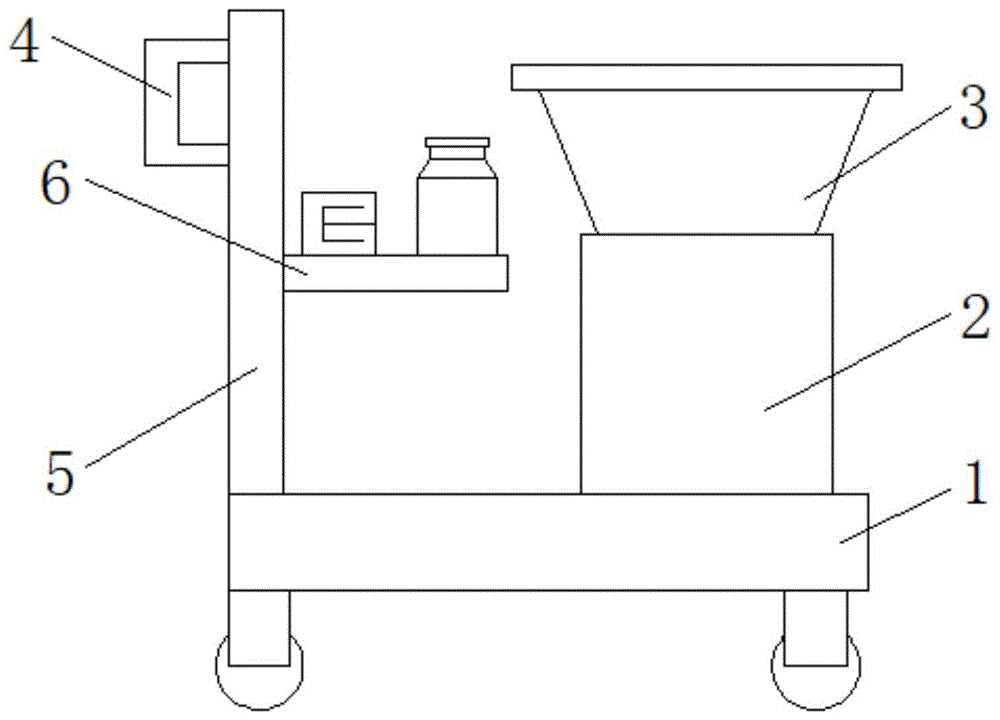

图1为本实用新型的主视图；

图2为本实用新型的固定柱的剖面视图；

图3为本实用新型图2中a处放大图；

图4为本实用新型的固定柱的结构示意图；

图5为本实用新型的移动座的结构示意图。

主要附图标记：

1、底座；2、固定柱；3、收集台；4、拉手；5、立板；6、支撑板；7、连接管；8、隔板；9、收集桶；10、处理口；11、移动座；12、踏板；13、移动柱；14、引导柱；15、滑动室；16、密封板；17、弹簧；18、处理室。

具体实施方式

为了使得本公开实施例的目的、技术方案和优点更加清楚，下面将结合本公开实施例的附图，对本公开实施例的技术方案进行清楚、完整地描述。显然，所描述的实施例是本公开的一部分实施例，而不是全部的实施例。基于所描述的本公开的实施例，本领域普通技术人员在无需创造性劳动的前提下所获得的所有其他实施例，都属于本公开保护的范围。

除非另外定义，本公开使用的技术术语或者科学术语应当为本公开所属领域内具有一般技能的人士所理解的通常意义。本公开中使用的“包括”或者“包含”等类似的词语意指出现该词前面的元件或者物件涵盖出现在该词后面列举的元件或者物件及其等同，而不排除其他元件或者物件。“连接”或者“相连”等类似的词语并非限定于物理的或者机械的连接，还可以包括电性的连接，不管是直接的还是间接的。“上”、“下”、“左”、“右”等仅用于表示相对位置关系，当被描述对象的绝对位置改变后，则该相对位置关系也可能相应地改变。

为了保持本公开实施例的以下说明清楚且简明，本公开省略了已知功能和已知部件的详细说明。

如图1、图2、图3、图4和图5所示，本实用新型提供的一种血液患者护理用呕吐物收集装置，包括底座1、固定柱2、收集台3和移动座11，所述固定柱2和收集台3均采用陶瓷材料制成，所述底座1的上表面的右侧固定安装有固定柱2，所述固定柱2的顶端固定连接有收集台3，所述底座1的上表面的左侧焊接有长方体结构的立板5，所述立板5朝向固定柱2的侧面焊接有长方体结构的支撑板6，所述立板5的左侧面的上部焊接有拉手4，所述底座1、拉手4、立板5和支撑板6均为不锈钢材质，所述固定柱2的内部开设有长方体结构的处理室18，所述固定柱2的右侧面开设有与处理室18连通的处理口10，所述处理室18的顶端固定安装有长方体结构的隔板8，所述隔板8的下表面的中部固定安装有连接管7，所述收集台3的内部空间通过连接管7与处理室18连通，所述处理室18的内部设置有圆柱结构的移动座11，所述移动座11的上表面设置有收集桶9，所述连接管7的底端穿过收集桶9的桶口，且延伸至收集桶9的内部，所述移动座11的圆周面朝向处理口10的一侧焊接有踏板12，所述移动座11的下表面与移动柱13的上表面焊接，所述固定柱2的底端开设有圆柱结构的滑动室15，所述滑动室15内设置有引导柱14，所述移动柱13的下表面穿过处理室18的底面，并与引导柱14的上表面固定连接，引导柱14用于防止移动柱13的底端移出滑动室15，所述滑动室15的底端焊接密封板16，所述密封板16与引导柱14之间设置有一组弹簧17，密封板16用于防止弹簧17弹出滑动室15，所述隔板8、移动座11、踏板12、移动柱13、引导柱14和密封板16均为铝合金材质。在使用时，将垃圾袋装入收集桶9，并通过垃圾袋压环将垃圾袋的袋口压紧在收集桶9的桶口处，向下踩动踏板12，使得移动座11下移，将收集桶9置放于移动座11的上表面，再放开踏板12，移动座11由于受到弹簧17向上的弹力而上移，从而使得收集桶9的顶部抵住隔板8，进而将连接管7的底端卡紧于收集桶9内，同时防止收集桶9产生移动，收集桶9的安装和卸下过程，操作简单省力，降低了医护人员的劳动强度。

如图1所示，本实用新型进一步提出的技术方案中，所述支撑板6的上表面开设有圆柱结构的瓶槽，且瓶槽内设置有内部装有纯净水的洗漱瓶，所述支撑板6的上表面还设置有洁净的毛巾。病患呕吐后，可使用洗漱瓶内的纯净水进行漱口以及冲洗收集台3，还可以使用毛巾擦拭口部的水珠。

再者，如图1所示，所述底座1的下表面的四角分别固定安装有一组支腿，每一组支腿的底端通过螺栓分别固定安装有一组万向轮，支腿及万向轮的设计便于该血液患者护理用呕吐物收集装置进行移动。

如图5所示，所述移动柱13和引导柱14一体成型，所述移动座11、移动柱13和引导柱14同心设置。

参见图1所示，作为优选，所述固定柱2的下表面和密封板16的下表面齐平，所述固定柱2的下表面和密封板16的下表面均与底座1的上表面焊接。

参见图2所示，在进一步的改进中，所述移动座11的上表面开设有圆柱结构的桶槽，所述收集桶9的底部活动卡接于桶槽内，桶槽用于防止收集桶9的底部产生滑动，限制收集桶9的移动范围。

以上实施例仅为本发明的示例性实施例，不用于限制本发明，本发明的保护范围由权利要求书限定。本领域技术人员可以在本发明的实质和保护范围内，对本发明做出各种修改或等同替换，这种修改或等同替换也应视为落在本发明的保护范围内。
