助音发声器的制作方法

本实用新型属于医用领域，涉及一种发声器,具体地说是一种助音发声器。

背景技术：

我国患有喉癌或喉部疾病的人逐年增多，治疗这种疾病时需要将喉部全部切除，因此患者就失去了发声的功能，这种治疗方式给患者的生活带来了许多困扰，其中有一种病人在切除喉咙后，需要在喉咙部位放置一个插管，来防止切除口的收缩。

现有技术存在机械式人工喉、电子人工喉、植入式人工喉这三种发音器来帮助患者发声，但是后两种人工喉的价格昂贵且容易出现故障，需要时常更换，因此需要大量的费用来维持人工喉的使用，大多数人无法承受得起昂贵的费用；现有技术中的机械式人工喉只设置有一个发音膜，只能达到发音的目的，患者发出来的声音因不清楚而无法被人理解，造成沟通上的障碍，且大多数的拾音器为敞口结构，无法和患者喉咙处的插管配合，使这类患者无法使用到合适的发声器。

技术实现要素：

为解决现有技术中存在的以上不足，本实用新型旨在提供一种助音发声器，以达到说话清楚、音质可调、适用于喉咙设有插管病人的目的。

为实现上述目的，本实用新型所采用的技术方案如下：一种助音发声器，包括发音部件、固设于发音部件一端的导音管和固设于发音部件另一端的拾音器，其特征在于：所述发音部件包括中心设有通孔的连接件、固设于连接件一端且与连接件端面形成震动空间的音膜组件，所述音膜组件包括靠近连接件端面的第一音膜和厚度小于第一音膜且远离连接件端面的第二音膜，所述第一音膜和第二音膜接触相互垂直设置；所述导音管固设于连接件未设有音膜组件的一端，所述拾音器固设于连接件设有音膜组件的一端，所述音膜组件设于拾音器的内部；所述拾音器未与发音器连接的一端固设有用于和患者喉咙插管配合的奶嘴状的插接头，所述插接头上设有用于进气的通孔。

作为对本实用新型的限定：所述拾音器为尼龙材质的结构，所述拾音器的一端为中空的圆筒，一端为插接头，所述圆筒的内壁上设有内螺纹；所述圆筒与连接件设有音膜组件的一端连接。

作为对本实用新型的进一步限定：所述拾音器的插接头和圆筒连接部位固设有圆形的挡片，所述挡片的中间设有用于进气的孔。

作为对本实用新型的再进一步限定：所述连接件为黄铜材质的结构，所述连接件的一端为细管，一端为直径大于细管的圆柱，所述圆柱的外径上设有与拾音器内螺纹配合的外螺纹；所述导音管固设于连接件的细管上。

作为对本实用新型的更进一步限定：所述连接件的细管和圆柱之间固设有用于定位拾音器的固定片，所述固定片的中心设有用于进气的孔。

作为对本实用新型的一种限定：所述第一音膜和第二音膜均为乳胶材质的结构。

作为对本实用新型的另一种限定：所述第一音膜和第二音膜通过乳胶橡皮筋套接于连接件设有螺纹的一端。

由于采用了上述技术方案，本实用新型与现有技术相比，所取得的有益效果在于：

（1）本实用新型拾音器的一端为奶嘴状的插接头，能够完全适应喉咙设有插管的患者，使这类患者也能使用说话器来达到发声的目的；

（2）本实用新型的发音是通过两个垂直设置的音膜来实现的，两个音膜一个厚一个薄，厚的音膜硬度相对较大，作为支撑件设于薄的音膜下方，薄的音膜因其乳胶材质具有轻薄和服帖的效果，很小的气流都能感应到，两个音膜代表人的两个声带，两个音膜配合震动，使其模拟出来的声音更加清楚、更接近人说话的声音；

（3）本实用新型的第一音膜和第二音膜通过乳胶橡皮筋可拆卸的设于连接件的一端，因此可以将两个音膜拆下来，重新安装，安装过程中可以调节音膜的松紧程度来控制声音的粗细，音膜松一点可使声音变粗，音膜紧一点可使声音变细；

（4）本实用新型的连接件为不生锈、耐腐蚀、防摔的黄铜材质，拾音器为耐腐蚀、重量轻的尼龙材质，两种材质均有利于发声器的长期使用，延长了发声器的使用寿命。

综上所述，本实用新型说话清楚、音质可调、结构简单、便于清洗，为喉咙设有插管的病人提供了方便，适用于所有助音发声器。

附图说明

下面结合附图及具体实施例对本实用新型作更进一步详细说明。

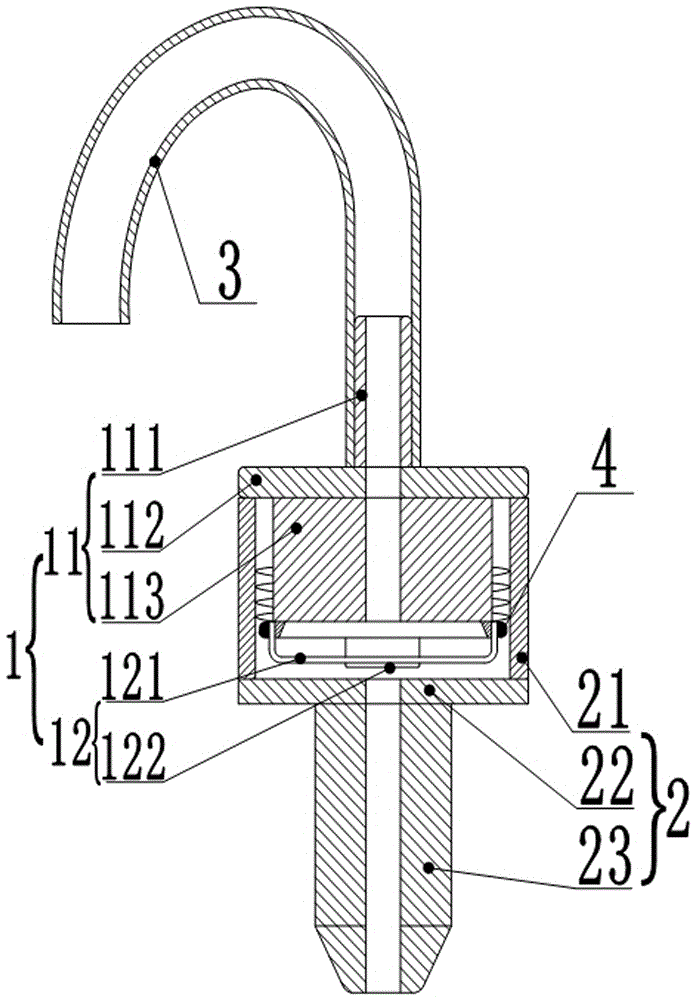

图1为本实用新型实施例的剖面结构示意图。

图中：1-发音部件，11-连接件,111-细管，112-固定片，113-圆柱，12-音膜组件，121-第一音膜，122-第二音膜，2-拾音器，21-圆筒，22-挡片，23-插接头，3-导音管，4-乳胶橡皮筋。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明。应当理解，此处所描述的助音发声器为优选实施例，仅用于说明和解释本实用新型，并不构成对本实用新型的限制。

实施例助音发声器

本实施例如图1所示，一种助音发声器，包括发音部件1、固设于发音部件1一端的导音管3和固设于发音部件1另一端的拾音器2。所述导音管3为食品级别且耐腐蚀的医用硅胶管；所述发音部件1包括中心设有通孔的连接件11和音膜组件12，所述连接件11的一端为细管111，一端为直径大于细管111的圆柱113，所述圆柱113的外径上设有外螺纹，所述连接件11的细管111和圆柱113之间固设有用于定位拾音器2的圆形的固定片112，所述固定片112的直径大于圆柱113的直径，所述连接件11上的细管111、固定片112、圆柱113一体成型，所述连接件11中心的通孔贯穿细管111、固定片112和圆柱113，所述连接件11为不生锈、耐腐蚀、耐摔的黄铜材质；所述导音管3的内径等于或略大于拾音器2连接件11细管111的外径，由于导音管3为硅胶管，具有一定的弹性，所以连接件11的细管111刚好插接于导音管3中，固定牢固且密封性好。

所述音膜组件12通过乳胶橡皮筋4套接于连接件11设有螺纹的一端，所述音膜组件12包括靠近连接件11端面的第一音膜121和远离连接件11端面的第二音膜122，所述第一音膜121厚度大于第二音膜122，所述第一音膜121和第二音膜122接触垂直设置，因第一音膜121的厚度较大，硬度相对较大，对第二音膜122起到支撑作用，固定第一音膜121时，将第一音膜121的两端向上凸起，使第一音膜121高于连接件11的端面，形成用于音膜震动的空间；所述音膜组件12设于拾音器2圆筒21的内部，即位于拾音器2挡片22和发音部件1圆柱113的端面之间；所述第一音膜121和第二音膜122均为乳胶材质的结构。

所述拾音器2为尼龙材质的结构，所述拾音器2的一端为中空的圆筒21，一端为用于和患者喉咙插管配合的奶嘴状的插接头23，所述插接头23上设有用于进气的圆形的通孔，所述圆筒21的内壁上设有内螺纹，所述连接件11圆柱113上的外螺纹与拾音器2圆筒21上的内螺纹配合连接到一起，所述拾音器2的插接头23和圆筒21连接部位固设有圆形的挡片22，所述挡片22的中间设有用于进气的圆孔，所述插接头23上的通孔和挡片22上的圆孔大小相同，所述拾音器2的圆筒21、挡片22和插接头23一体成型。

本实施例的使用过程：用手将导音管3放置于口腔内舌头上，用牙齿轻轻咬上一点，然后吸气，吸气完成后将拾音器2的插接头23插接于喉部的插管上，利用肺中的呼出的气流，进入发音部件1，引起第一音膜121和第二音膜122的振动，气流再通过导音管3进入口腔，通过口和舌的变化将气流汇成语言而发音，实现与人的交流。
