一种用于腹腔镜补片植入术治疗腹股沟疝的疝气补片的制作方法

本实用新型涉及医用材料技术领域，具体为一种用于腹腔镜补片植入术治疗腹股沟疝的疝气补片。

背景技术：

疝气，即人体内某个脏器或组织离开其正常解剖位置，通过先天或后天形成的薄弱点、缺损或孔隙进入另一部位，常见的疝有脐疝，腹股沟直疝、斜疝，切口疝、手术复发疝、白线疝、股疝等，腹壁疝多由于咳嗽、喷嚏、用力过度、腹部肥胖、用力排便、妊娠、小儿过度啼哭、老年腹壁强度退行性变等原因引起腹内压增高，迫使腹腔内的游离脏器如：小肠、盲肠、大网膜、膀胱、卵巢、输卵管等脏器通过人体正常的或不正常的薄弱点或缺损、孔隙进入另一部位，现有的疝气补片在植入后上下端不便与伤口两端固定，在人体进行运动时易发生移位，影响补片使用。

疝气补片需要在植入人体伤口后需要支撑住腹腔压力，以便发挥最大的作用，但是一般的疝气补片在植入后易发生位置的偏移，影响补片的的医疗效果。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种用于腹腔镜补片植入术治疗腹股沟疝的疝气补片，具备更好的让补片起到抗粘合作用和支撑腹腔伤口处的压力等优点，解决了补片的抗粘合作用不强且疝气补片植入后易发生移位的问题。

(二)技术方案

为实现上述更好的让补片起到抗粘合作用和支撑腹腔伤口处的压力的目的，本实用新型提供如下技术方案：一种用于腹腔镜补片植入术治疗腹股沟疝的疝气补片，包括连接面，所述连接面的内壁设置有聚丙烯网、横连接孔与竖连接孔，所述聚丙烯网位于聚丙烯补片装置与横连接孔的一侧，所述连接面的上端固定连接有支撑装置，所述连接面的下端设置有聚丙烯补片装置，所述聚丙烯补片装置的下端固定连接有下拱片，所述下拱片的内壁设置有支撑网。

优选的，所述聚丙烯补片装置包括第一聚丙烯补片、第二聚丙烯补片和第一连接孔，所述第一聚丙烯补片的上端与第二聚丙烯补片的下端固定连接，所述第二聚丙烯补片的内壁与第一连接孔的外壁固定连接，所述第二聚丙烯补片的上端与连接面的下端固定连接。

优选的，所述支撑装置包括支撑锥片、第二连接孔、胶原蛋白环和网架，所述支撑锥片的外壁与第二连接孔的内壁固定连接，所述支撑锥片的内壁与网架的外壁固定连接，所述支撑锥片的上端与第二连接孔的下端固定连接。

优选的，所述第一聚丙烯补片与第二聚丙烯补片之间设有连接线，所述第一聚丙烯补片的下端通过连接线与第二聚丙烯补片的上端。

优选的，所述支撑锥片与网架之间设有固定卡槽，所述支撑锥片的内壁通过固定卡槽与网架的外壁固定连接。

优选的，所述连接面与聚丙烯网之间设有缝接线，所述连接面的内壁通过缝接线与聚丙烯网的外壁固定连接。

(三)有益效果

与现有技术相比，本实用新型提供了一种用于腹腔镜补片植入术治疗腹股沟疝的疝气补片，具备以下有益效果：

1、该一种用于腹腔镜补片植入术治疗腹股沟疝的疝气补片，通过第一聚丙烯补片与第二聚丙烯补片双层聚丙烯补片，可以有效的让补片在植入后起到更好的抗粘合效果，且第一聚丙烯补片与第二聚丙烯补片内壁均设有四个第一连接孔，可以通过连接线让部件间连接更加稳定。

2、该一种用于腹腔镜补片植入术治疗腹股沟疝的疝气补片，通过支撑锥片的设置，有效的对腹腔伤口的压力内起到支撑的作用，支撑锥片为聚四氟乙烯，可以有效的起到耐高温和抗腐蚀的作用，其中胶原蛋白环可以使装置与伤口壁连接更加稳定。

附图说明

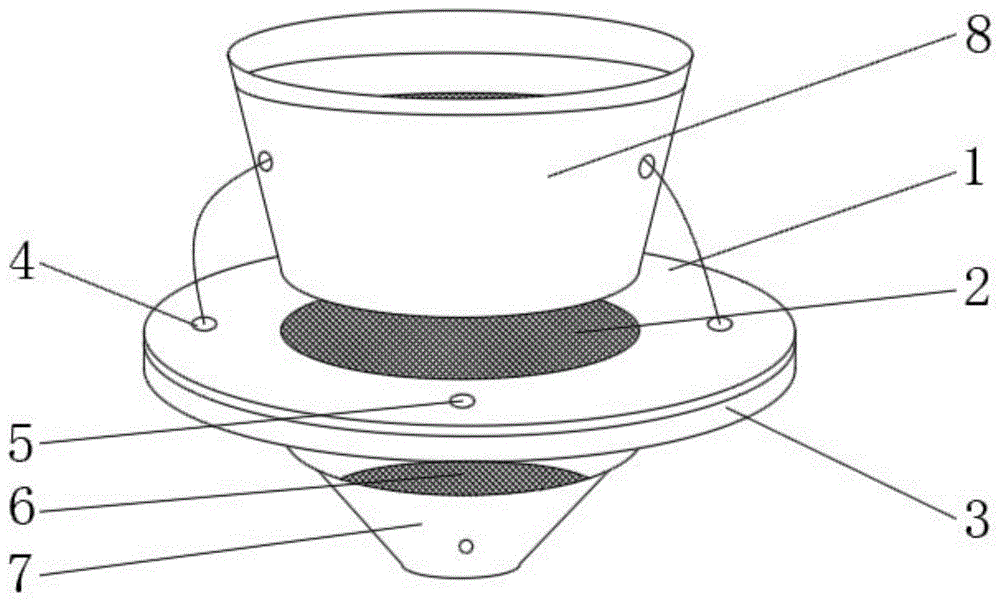

图1为本实用新型一种用于腹腔镜补片植入术治疗腹股沟疝的疝气补片的结构示意图；

图2为本实用新型一种用于腹腔镜补片植入术治疗腹股沟疝的疝气补片聚丙烯补片装置的结构示意图；

图3为本实用新型一种用于腹腔镜补片植入术治疗腹股沟疝的疝气补片支撑装置的结构示意图。

图中：1、连接面；2、聚丙烯网；3、聚丙烯补片装置；4、横连接孔；5、竖连接孔；6、支撑网；7、下拱片；8、支撑装置；301、第一聚丙烯补片；302、第二聚丙烯补片；303、第一连接孔；801、支撑锥片；802、第二连接孔；803、胶原蛋白环；804、网架。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种用于腹腔镜补片植入术治疗腹股沟疝的疝气补片，包括连接面1，连接面1的内壁设置有聚丙烯网2、横连接孔4与竖连接孔5，聚丙烯网2位于聚丙烯补片装置3与横连接孔4的一侧，连接面1的上端固定连接有支撑装置8，连接面1的下端设置有聚丙烯补片装置3，聚丙烯补片装置3的下端固定连接有下拱片7，下拱片7的内壁设置有支撑网6。

进一步的，聚丙烯补片装置3包括第一聚丙烯补片301、第二聚丙烯补片302和第一连接孔303，第一聚丙烯补片301的上端与第二聚丙烯补片302的下端固定连接，第二聚丙烯补片302的内壁与第一连接孔303的外壁固定连接，第二聚丙烯补片302的上端与连接面1的下端固定连接，使用中，通过第一聚丙烯补片301与第二聚丙烯补片302双层聚丙烯补片，可以有效的让补片在植入后起到更好的抗粘合效果，且第一聚丙烯补片301与第二聚丙烯补片302内壁均设有四个第一连接孔303，可以通过连接线让部件间连接更加稳定。

进一步的，支撑装置8包括支撑锥片801、第二连接孔、802胶原蛋白环803和网架804，支撑锥片801的外壁与第二连接孔802的内壁固定连接，支撑锥片801的内壁与网架804的外壁固定连接，支撑锥片801的上端与第二连接孔802的下端固定连接，使用中，通过支撑锥片801的设置，有效的对腹腔伤口的压力内起到支撑的作用，支撑锥片801为聚四氟乙烯，可以有效的起到耐高温和抗腐蚀的作用，其中胶原蛋白环803可以使装置与伤口壁连接更加稳定。

工作原理：首先将支撑装置8通过连接线与连接面1内壁的两组横连接孔4固定起来，然后将下拱片7通过连接线与连接面1内壁的两组竖连接孔5固定，通过第一聚丙烯补片301与第二聚丙烯补片302双层聚丙烯补片，可以有效的让补片在植入后起到更好的抗粘合效果，且第一聚丙烯补片301与第二聚丙烯补片302内壁均设有四个第一连接孔303，可以通过连接线让部件间连接更加稳定，通过支撑锥片801的设置，有效的对腹腔伤口的压力内起到支撑的作用，支撑锥片801为聚四氟乙烯，可以有效的起到耐高温和抗腐蚀的作用，其中胶原蛋白环803可以使装置与伤口壁连接更加稳定。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
