一种兽用舌固定开口器的制作方法

本实用新型涉及开口器技术领域，具体为一种兽用舌固定开口器。

背景技术：

开口器又称张口器，是用于呼吸困难或者神志不清时用到的撑开口腔的器械，在对兽类进行诊断诊治的时候需要用到开口器，现有的兽用开口器一般不能方便的对兽类进行开口工作，而且在对兽类进行诊治的时候还需要用到其他的光源对兽类的口腔进行照射，这样一来就给诊治工作带来了极大的不便。

技术实现要素：

本实用新型的目的在于提供一种兽用舌固定开口器，具备使用方便的优点，解决了现有的兽用开口器一般不能方便的对兽类进行开口工作，而且在对兽类进行诊治的时候还需要用到其他的光源对兽类的口腔进行照射，这样一来就给诊治工作带来了极大不便的问题。

为实现上述目的，本实用新型提供如下技术方案：一种兽用舌固定开口器，包括上颌板、下颌板和支架板，所述上颌板和下颌板的左端均延伸至支架板的内腔并通过转轴活动连接，所述上颌板底部的右侧和下颌板底部的右侧均开设有牙槽，所述上颌板和下颌板相对一侧的左侧均开设有安装槽，所述安装槽的内腔通过粘合剂粘结有蓄电池，所述安装槽的表面通过螺栓固定连接有盖板，所述上颌板和下颌板相对一侧的右侧均固定连接有探照灯，所述上颌板底部的右侧和下颌板顶部的右侧固定连接有开关，开关通过导线与蓄电池和探照灯固定连接，所述上颌板和下颌板相对一侧的右侧分别固定连接有第一套管和第二套管，所述第一套管和第二套管的内腔分别螺纹连接有第一螺纹杆和第二螺纹杆，所述第一螺纹杆和第二螺纹杆相对的一端固定连接固定块，所述上颌板和下颌板正面和背面的两侧均固定连接有束缚带。

优选的，所述上颌板的顶部和下颌板的底部均固定连接有橡胶垫，所述橡胶垫的表面设置有防滑纹。

优选的，所述牙槽的内腔固定连接有防护垫，所述防护垫的表面设置有防滑纹。

优选的，所述固定块的两侧均固定连接有转杆，所述转杆的表面套设有防滑套。

优选的，所述第一螺纹杆和第二螺纹杆的螺纹方向相反，所述第一套管和第二套管的内腔设置有与所述第一螺纹杆和第二螺纹杆配合使用的螺纹。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过上颌板、下颌板、支架板、牙槽和束缚带的配合使用，能够将本装置与兽类的嘴部固定在一起，更好的保证了开口工作的顺利进行，通过第一套管、第二套管、第一螺纹杆、第二螺纹杆、固定块和转杆的配合使用，能够对轻松的对上颌板和下颌板进行扩张，更好的保证了开口工作的进行，通过蓄电池、盖板和探照灯的配合使用，能够便利的对兽类的口腔进行照明，更好的保证了诊治工作的进行。

2、本实用新型通过设置盖板，能够对蓄电池进行保护，更好的保证了蓄电池的安全性，通过设置橡胶垫，能够更好的对兽类的口腔进行保护，更好的保证了兽类的安全，通过设置防护垫，能够更好的对兽类的牙齿进行保护，更好的保证了兽类的安全性，通过设置防滑套，能够增加手指与转杆之间的摩擦力，更好的保证了开口工作的顺利进行。

附图说明

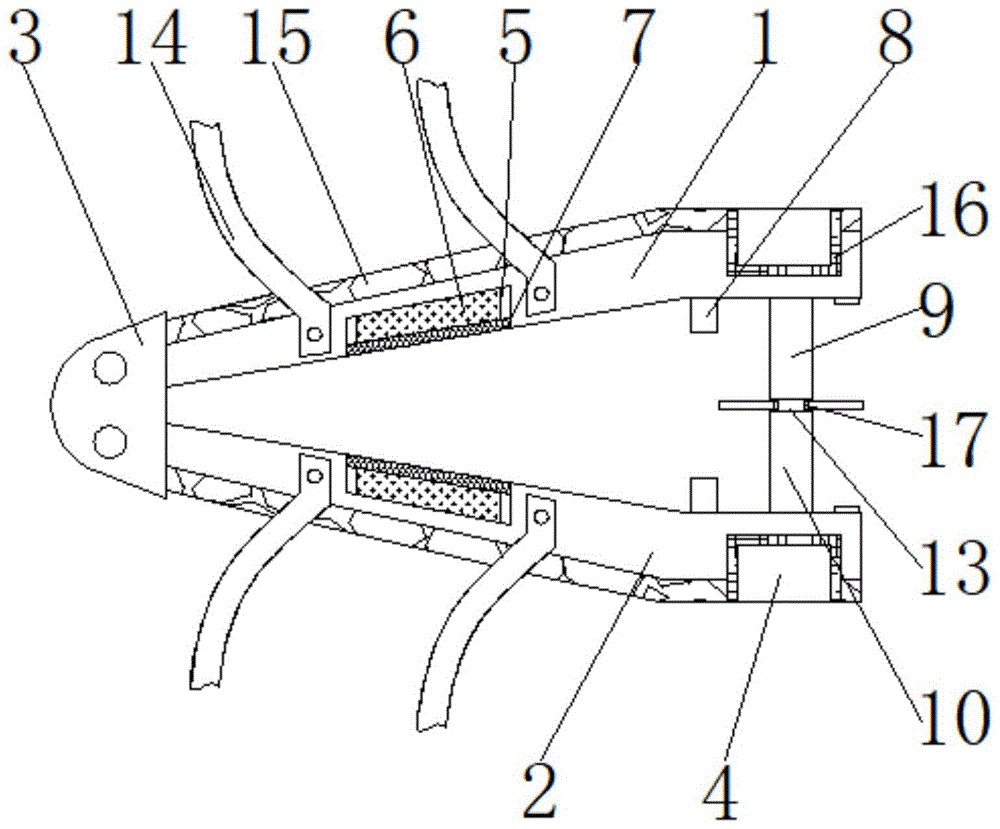

图1为本实用新型结构示意图；

图2为本实用新型第一套管、第二套管与第一螺纹杆和第二螺纹杆连接结构示意图；

图3为本实用新型上颌板与支架板连接结构示意图。

图中：1、上颌板；2、下颌板；3、支架板；4、牙槽；5、安装槽；6、蓄电池；7、盖板；8、探照灯；9、第一套管；10、第二套管；11、第一螺纹杆；12、第二螺纹杆；13、固定块；14、束缚带；15、橡胶垫；16、防护垫；17、转杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型的部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知。

请参阅图1-3，一种兽用舌固定开口器，包括上颌板1、下颌板2和支架板3，上颌板1和下颌板2的左端均延伸至支架板3的内腔并通过转轴活动连接，上颌板1的顶部和下颌板2的底部均固定连接有橡胶垫15，橡胶垫15的表面设置有防滑纹，通过设置橡胶垫15，能够更好的对兽类的口腔进行保护，更好的保证了兽类的安全，上颌板1底部的右侧和下颌板2底部的右侧均开设有牙槽4，牙槽4的内腔固定连接有防护垫16，防护垫16的表面设置有防滑纹，通过设置防护垫16，能够更好的对兽类的牙齿进行保护，更好的保证了兽类的安全性，上颌板1和下颌板2相对一侧的左侧均开设有安装槽5，安装槽5的内腔通过粘合剂粘结有蓄电池6，安装槽5的表面通过螺栓固定连接有盖板7，通过设置盖板7，能够对蓄电池6进行保护，更好的保证了蓄电池6的安全性，上颌板1和下颌板2相对一侧的右侧均固定连接有探照灯8，上颌板1底部的右侧和下颌板2顶部的右侧固定连接有开关，开关通过导线与蓄电池6和探照灯8固定连接，上颌板1和下颌板2相对一侧的右侧分别固定连接有第一套管9和第二套管10，第一套管9和第二套管10的内腔分别螺纹连接有第一螺纹杆11和第二螺纹杆12，第一螺纹杆11和第二螺纹杆12的螺纹方向相反，第一套管9和第二套管10的内腔设置有与第一螺纹杆11和第二螺纹杆12配合使用的螺纹，第一螺纹杆11和第二螺纹杆12相对的一端固定连接固定块13，固定块13的两侧均固定连接有转杆17，转杆17的表面套设有防滑套，通过设置防滑套，能够增加手指与转杆17之间的摩擦力，更好的保证了开口工作的顺利进行，上颌板1和下颌板2正面和背面的两侧均固定连接有束缚带14，通过上颌板1、下颌板2、支架板3、牙槽4和束缚带14的配合使用，能够将本装置与兽类的嘴部固定在一起，更好的保证了开口工作的顺利进行，通过第一套管9、第二套管10、第一螺纹杆11、第二螺纹杆12、固定块13和转杆17的配合使用，能够对轻松的对上颌板1和下颌板2进行扩张，更好的保证了开口工作的进行，通过蓄电池6、盖板7和探照灯8的配合使用，能够便利的对兽类的口腔进行照明，更好的保证了诊治工作的进行。

使用时，将本装置放入兽类的口腔，将牙槽4与兽类的牙齿套在一起，然后通过束缚带14将上颌板1和下颌板2与兽类固定在一起，然后通过转动转杆17，转杆17带动固定块13转动，固定块13带动第一螺纹杆11和第二螺纹杆12转动，第一螺纹杆11、第二螺纹杆12带动第一套管9和第二套管10移动，第一套管9和第二套管10带动上颌板1和下颌板2扩张，从而对兽类的口腔进行扩张，然后通过打开开关，探照灯8通电即可为工作人员提供照明。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。

技术特征：

1.一种兽用舌固定开口器，包括上颌板(1)、下颌板(2)和支架板(3)，其特征在于：所述上颌板(1)和下颌板(2)的左端均延伸至支架板(3)的内腔并通过转轴活动连接，所述上颌板(1)底部的右侧和下颌板(2)底部的右侧均开设有牙槽(4)，所述上颌板(1)和下颌板(2)相对一侧的左侧均开设有安装槽(5)，所述安装槽(5)的内腔通过粘合剂粘结有蓄电池(6)，所述安装槽(5)的表面通过螺栓固定连接有盖板(7)，所述上颌板(1)和下颌板(2)相对一侧的右侧均固定连接有探照灯(8)，所述上颌板(1)底部的右侧和下颌板(2)顶部的右侧固定连接有开关，开关通过导线与蓄电池(6)和探照灯(8)固定连接，所述上颌板(1)和下颌板(2)相对一侧的右侧分别固定连接有第一套管(9)和第二套管(10)，所述第一套管(9)和第二套管(10)的内腔分别螺纹连接有第一螺纹杆(11)和第二螺纹杆(12)，所述第一螺纹杆(11)和第二螺纹杆(12)相对的一端固定连接固定块(13)，所述上颌板(1)和下颌板(2)正面和背面的两侧均固定连接有束缚带(14)。

2.根据权利要求1所述的一种兽用舌固定开口器，其特征在于：所述上颌板(1)的顶部和下颌板(2)的底部均固定连接有橡胶垫(15)，所述橡胶垫(15)的表面设置有防滑纹。

3.根据权利要求1所述的一种兽用舌固定开口器，其特征在于：所述牙槽(4)的内腔固定连接有防护垫(16)，所述防护垫(16)的表面设置有防滑纹。

4.根据权利要求1所述的一种兽用舌固定开口器，其特征在于：所述固定块(13)的两侧均固定连接有转杆(17)，所述转杆(17)的表面套设有防滑套。

5.根据权利要求1所述的一种兽用舌固定开口器，其特征在于：所述第一螺纹杆(11)和第二螺纹杆(12)的螺纹方向相反，所述第一套管(9)和第二套管(10)的内腔设置有与所述第一螺纹杆(11)和第二螺纹杆(12)配合使用的螺纹。

技术总结
本实用新型公开了一种兽用舌固定开口器，包括上颌板、下颌板和支架板，所述上颌板和下颌板的左端均延伸至支架板的内腔并通过转轴活动连接，所述上颌板底部的右侧和下颌板底部的右侧均开设有牙槽。本实用新型通过上颌板、下颌板、支架板、牙槽和束缚带的配合使用，能够将本装置与兽类的嘴部固定在一起，更好的保证了开口工作的顺利进行，通过第一套管、第二套管、第一螺纹杆、第二螺纹杆、固定块和转杆的配合使用，能够对轻松的对上颌板和下颌板进行扩张，更好的保证了开口工作的进行，通过蓄电池、盖板和探照灯的配合使用，能够便利的对兽类的口腔进行照明，更好的保证了诊治工作的进行。

技术研发人员：尹宝英
受保护的技术使用者：咸阳职业技术学院
技术研发日：2019.07.01
技术公布日：2020.06.26
