一种具有固定结构的兽医用灌药装置的制作方法

本实用新型属于医疗器械相关技术领域，具体涉及一种具有固定结构的兽医用灌药装置。

背景技术：

目前临床上给药途径多样，其中常见的给药途径有皮下注射、静脉注射、口服、涂抹等，从本质上来说，药物的给药的途径，同临床各类病症的治疗效果，有着极为紧密的联系，同一种药物，若给药途径不同，其药效有时有着极为巨大的差别，随着科学技术发展，药物剂型给使用带来更多方便，医生需根据药物性质及治疗目的，合理选择用药方式，而口服给药法是指药物经口服后被胃肠道吸收入血，通过血液循环到达局部或全身组织，达到治疗疾病的目的。

现有的兽医用灌药装置技术存在以下问题：现有的兽医用灌药装置在对牲畜进行灌药时，都是需要把带有灌药头的金属灌药管插入到牲畜的口腔内部然后才能够使得药液顺利的通过金属灌药管和灌药头灌入到牲畜口腔内部，而因为在灌药时都是人为操纵的，所以兽医在给牲畜灌药时容易使得金属灌药管过多的深入到牲畜的口腔内部，而一旦金属灌药管插入到牲畜的口腔深度过深，则会容易造成金属灌药管刮伤或者扎伤牲畜的口腔或者喉部情况发生。

技术实现要素：

本实用新型的目的在于提供一种具有固定结构的兽医用灌药装置，以解决上述背景技术中提出的兽医在给牲畜灌药时容易使得金属灌药管过多的深入到牲畜的口腔内部，而一旦金属灌药管插入到牲畜的口腔深度过深，则会容易造成金属灌药管刮伤或者扎伤牲畜的口腔或者喉部情况发生的问题。

为实现上述目的，本实用新型提供如下技术方案：一种具有固定结构的兽医用灌药装置，包括药筒连接套和连接管，所述药筒连接套安装在连接管的左端，所述药筒连接套圆周内部套接有向左伸出的储药筒，所述储药筒的左端连接有连接帽，所述连接帽的左端连接有金属灌药管，所述金属灌药管的中间段外部套接有深度限制装置，所述深度限制装置的最左端连接有灌药头，所述储药筒圆周内部套接有柱塞，所述连接管的圆周内部套接有横向的柱杆，所述柱杆的最左端与柱塞固定连接，所述柱杆最右端圆周外部和连接管最右端圆周外部均套接有固定套，两个所述固定套的底部分别连接有推动手把和固定手把，所述固定手把位于推动手把的平行左侧，所述深度限制装置上设置有上限制板和下限制板，所述上限制板位于下限制板平行上侧，所述上限制板和下限制板中心处对向内壁上均设置有开口对向的半圆固定夹孔，两个半圆固定夹孔内壁上均设置有防滑垫，所述下限制板靠近两侧竖向内部均设置有开口向上的弹簧室，所述上限制板靠近两侧底部外壁上均设置有夹紧拉杆，两个所述夹紧拉杆最下端分别设置在两个弹簧室的内部，两个所述夹紧拉杆最下端均连接有限位挡片，两个所述弹簧室最上端圆周内壁上均设置有限位挡圈，两个所述限位挡片上侧的夹紧拉杆圆周外部均套接有夹紧弹簧，所述上限制板和下限制板靠近上下两端内部均设置有拉动孔。

优选的，所述储药筒最右端与药筒连接套左端内壁之间设置有密封垫，所述密封垫通过粘接剂与药筒连接套固定连接，所述连接管靠近左右两端内部均设置有密封圈，两个所述密封圈均套接在柱杆的圆周外部。

优选的，所述柱杆的长度大于储药筒的长度加上药筒连接套的厚度再加上连接管的长度之和，所述柱杆、储药筒、柱塞、药筒连接套和连接管的圆心保持横向水平重合。

优选的，所述密封垫的截面形状和面积大小均与储药筒最右端的截面形状和面积大小相同，所述密封垫左端外壁能够完整的贴合在储药筒右端外壁上，两个所述密封圈均通过粘接剂与连接管固定连接，两个所述密封圈均与柱杆通过过盈配合固定连接。

优选的，所述上限制板和下限制板的形状大小以及结构组成均相同，所述上限制板和下限制板的左右两侧外壁均分别保持竖向平齐，所述上限制板和下限制板上的拉动孔均为形状大小相同的椭圆形。

优选的，所述上限制板和下限制板对向内壁上的半圆固定夹孔均为圆形的一半，两个所述半圆固定夹孔的截面直径均小于金属灌药管圆周外壁直径。

与现有技术相比，本实用新型提供了一种具有固定结构的兽医用灌药装置，具备以下有益效果：

1、本实用新型通过在该兽医用灌药装置的金属灌药管上增加有一个深度限制装置，且该新型的深度限制装置能够自由的安装到金属灌药管上或者是从金属灌药管上拆除下来，且该新型的深度限制装置能够随意的安装在金属灌药管上的任意位置，而该新型的深度限制装置能够对金属灌药管给药时插入的深度具有限制效果，通过深度限制装置固定在金属灌药管上的位置能够阻止过度的把金属灌药管插入到牲畜口中进行灌药时的深度，从而防止过度深入的金属灌药管刮伤或者扎伤牲畜的口腔或者喉部，保证灌药操作能够正常且安全的进行；

2、本新型的深度限制装置具体使用方式如下，当需要统一的给一种牲畜进行灌药操作时，此时为了防止灌药时因为操作不当而把金属灌药管过多的伸入到牲畜口中的情况出现，则需要通过安装深度限制装置来限制住金属灌药管插入到牲畜口腔中的灌药深度，此时使用者只需要两手手指插入到上限制板和下限制板上的拉动孔内部并向外拉动，然后把金属灌药管前端的灌药头穿过拉开后的上限制板和下限制板上的半圆固定夹孔，然后根据需要限制的插入深度来相对应的把拉开状态下的上限制板和下限制板移动到金属灌药管上的相应位置上，然后松开向外拉开的上限制板和下限制板，此时下限制板左右两侧的弹簧室内部的夹紧弹簧则会通过弹力而把其下端的限位挡片向下推动，而因为两个限位挡片分别与上限制板上的两个夹紧拉杆连接，所以在两个夹紧弹簧向下推动两个限位挡片时则会通过夹紧拉杆而向下拉动上限制板，从而使得上限制板和下限制板上的半圆固定夹孔通过夹紧弹簧的作用力而牢固的套接在金属灌药管的外壁上，从而使得整个深度限制装置被固定在需要限制插入深度的金属灌药管上，这样当需要把金属灌药管插入到牲畜口腔内进行灌药时，到达安全深度后深度限制装置上的上限制板和下限制板会阻挡在牲畜的口鼻上，从而阻止金属灌药管继续向内插入到牲畜的口腔内的情况发生，保证灌药操作能够正常且安全的进行。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制，在附图中：

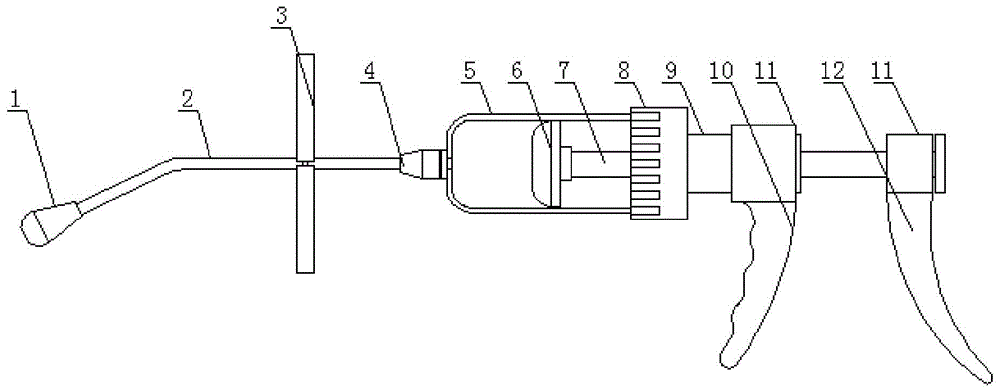

图1为本实用新型提出的一种具有固定结构的兽医用灌药装置外部平面结构示意图；

图2为本实用新型提出的一种具有固定结构的兽医用灌药装置内部平面结构示意图；

图3为本实用新型提出的深度限制装置外部立体结构示意图；

图4为本实用新型提出的深度限制装置内部截面结构示意图；

图中：1、灌药头；2、金属灌药管；3、深度限制装置；4、连接帽；5、储药筒；6、柱塞；7、柱杆；8、药筒连接套；9、连接管；10、固定手把；11、固定套；12、推动手把；13、密封垫；14、密封圈；15、下限制板；16、半圆固定夹孔；17、防滑垫；18、上限制板；19、拉动孔；20、弹簧室；21、夹紧弹簧；22、夹紧拉杆；23、限位挡圈；24、限位挡片。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种具有固定结构的兽医用灌药装置，包括药筒连接套8和连接管9，药筒连接套8安装在连接管9的左端，药筒连接套8圆周内部套接有向左伸出的储药筒5，储药筒5的左端连接有连接帽4，连接帽4的左端连接有金属灌药管2，金属灌药管2的中间段外部套接有深度限制装置3，通过深度限制装置3固定在金属灌药管2上的位置能够阻止过度的把金属灌药管2插入到牲畜口中进行灌药时的深度，从而防止过度深入的金属灌药管2刮伤或者扎伤牲畜的口腔或者喉部，保证灌药操作能够正常且安全的进行，深度限制装置3的最左端连接有灌药头1，储药筒5圆周内部套接有柱塞6，连接管9的圆周内部套接有横向的柱杆7，柱杆7的长度大于储药筒5的长度加上药筒连接套8的厚度再加上连接管9的长度之和，柱杆7、储药筒5、柱塞6、药筒连接套8和连接管9的圆心保持横向水平重合，几者圆心保持重合能够使得柱杆7在向左推动柱塞6或者向右拉动柱塞6时都能够更加稳定，同时也能够在操作起来相对比较轻松，柱杆7的最左端与柱塞6固定连接，柱杆7最右端圆周外部和连接管9最右端圆周外部均套接有固定套11，两个固定套11的底部分别连接有推动手把12和固定手把10，固定手把10位于推动手把12的平行左侧，储药筒5最右端与药筒连接套8左端内壁之间设置有密封垫13，密封垫13通过粘接剂与药筒连接套8固定连接，连接管9靠近左右两端内部均设置有密封圈14，两个密封圈14均套接在柱杆7的圆周外部，密封垫13的截面形状和面积大小均与储药筒5最右端的截面形状和面积大小相同，密封垫13左端外壁能够完整的贴合在储药筒5右端外壁上，两个密封圈14均通过粘接剂与连接管9固定连接，两个密封圈14均与柱杆7通过过盈配合固定连接，密封垫13能够在储药筒5与药筒连接套8结合处起到密封作用，从而防止储药筒5内部储存的药液不会轻易的泄露出去，而连接管9内部的两个密封圈14则能够防止储药筒5内部储存的药液从连接管9内部的缝隙处泄露。

一种具有固定结构的兽医用灌药装置，深度限制装置3上设置有上限制板18和下限制板15，上限制板18位于下限制板15平行上侧，上限制板18和下限制板15的形状大小以及结构组成均相同，上限制板18和下限制板15的左右两侧外壁均分别保持竖向平齐，上限制板18和下限制板15上的拉动孔19均为形状大小相同的椭圆形，通过把两手的手指分别插入到两个拉动孔19内部来向外拉动上限制板18和下限制板15，这样能够使得整个深度限制装置3在操作时能更加方便简单，上限制板18和下限制板15中心处对向内壁上均设置有开口对向的半圆固定夹孔16，两个半圆固定夹孔16内壁上均设置有防滑垫17，上限制板18和下限制板15对向内壁上的半圆固定夹孔16均为圆形的一半，两个半圆固定夹孔16的截面直径均小于金属灌药管2圆周外壁直径，这样当上限制板18和下限制板15受到夹紧弹簧21的夹紧力度作用后能够使得两个半圆固定夹孔16能够牢固的固定在金属灌药管2的外壁上，从而防止安装好之后的深度限制装置3在使用时产生位移的情况发生，下限制板15靠近两侧竖向内部均设置有开口向上的弹簧室20，上限制板18靠近两侧底部外壁上均设置有夹紧拉杆22，两个夹紧拉杆22最下端分别设置在两个弹簧室20的内部，两个夹紧拉杆22最下端均连接有限位挡片24，两个弹簧室20最上端圆周内壁上均设置有限位挡圈23，两个限位挡片24上侧的夹紧拉杆22圆周外部均套接有夹紧弹簧21，上限制板18和下限制板15靠近上下两端内部均设置有拉动孔19，只需要两手手指插入到上限制板18和下限制板15上的拉动孔19内部并向外拉动，然后把金属灌药管2前端的灌药头1穿过拉开后的上限制板18和下限制板15上的半圆固定夹孔16，然后根据需要限制的插入深度来相对应的把拉开状态下的上限制板18和下限制板15移动到金属灌药管2上的相应位置上，然后松开向外拉开的上限制板18和下限制板15，此时下限制板15左右两侧的弹簧室20内部的夹紧弹簧21则会通过弹力而把其下端的限位挡片24向下推动，而因为两个限位挡片24分别与上限制板18上的两个夹紧拉杆22连接，所以在两个夹紧弹簧21向下推动两个限位挡片24时则会通过夹紧拉杆22而向下拉动上限制板18，从而使得上限制板18和下限制板15上的半圆固定夹孔16通过夹紧弹簧21的作用力而牢固的套接在金属灌药管2的外壁上，从而使得整个深度限制装置3被固定在需要限制插入深度的金属灌药管2上，这样当需要把金属灌药管2插入到牲畜口腔内进行灌药时，到达安全深度后深度限制装置3上的上限制板18和下限制板15会阻挡在牲畜的口鼻上，从而阻止金属灌药管2继续向内插入到牲畜的口腔内的情况发生。

本实用新型的工作原理及使用流程：本实用新型安装好过后，当使用该兽医用灌药装置时，首先需要把带有灌药头1的金属灌药管2通过连接帽4连接到储药筒5的最左端，然后再把储药筒5最右端安装到药筒连接套8的内部，且此时柱杆7最左端连接的柱塞6则被套接在储药筒5的内部，然后只需要把灌药头1插入到需要进行灌药的药液中，然后两只手分别抓住固定手把10和推动手把12并且向右缓慢拉动推动手把12，此时向右拉动的推动手把12则会通过柱杆7的连接而带动储药筒5内部的柱塞6从左向右活动，从而把药液抽入到储药筒5的内部，然后在进行灌药时，此时只需要把金属灌药管2和其左端的灌药头1插入到需要被灌药的牲畜口腔中，然后再向左缓慢压送推动手把12，此时推动手把12则会通过柱杆7的连接而带动储药筒5内部的柱塞6从右向左活动，而柱塞6在储药筒5内部从右向左活动是则会把储存在储药筒5内部的药液通过金属灌药管2的输送然后经由灌药头1灌入到牲畜的口腔内，并且在该兽医用灌药装置的金属灌药管2上增加有一个深度限制装置3，且该新型的深度限制装置3能够自由的安装到金属灌药管2上或者是从金属灌药管2上拆除下来，且该新型的深度限制装置3能够随意的安装在金属灌药管2上的任意位置，而该新型的深度限制装置3能够对金属灌药管2给药时插入的深度具有限制效果，通过深度限制装置3固定在金属灌药管2上的位置能够阻止过度的把金属灌药管2插入到牲畜口中进行灌药时的深度，从而防止过度深入的金属灌药管2刮伤或者扎伤牲畜的口腔或者喉部的情况发生。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
