一种护理治疗盘的制作方法

本实用新型涉及医疗设备领域，尤其涉及一种护理治疗盘。

背景技术：

医护人员在进行多项操作时，均需要使用治疗盘，可以使技术操作规范化。目前常用的治疗盘是普通的开放式长方形托盘，所放物品全部暴露在空气中；且没有分隔区，所放物品无固定位置，混杂在起，易造成混拿；消毒液的容器不能固定在治疗盘上，在护士操作时容易被碰倒；医务人员行走移动时，托盘内的物品易随之移动而碰倒，易造成交叉污染；托盘容量有限，所用物品不能依次摆放，只能堆放在一起，易造成物品难以辨认，给工作带来了极大不便。而且采血管上的标签只标记了病人姓名等信息，没有标记病人的床号，同一个病人同时会采取多管血液，如果能对采血管的床号进行标记，即可对同一个病人的采血信息进行收集及整理，避免混乱同时也提高了效率。为此设计了一款可对治疗器材进行分类以及对采血管进行标记的治疗盘。

技术实现要素：

针对以上问题，本实用新型提供了可对治疗器材进行分类以及对采血管进行标记的护理治疗盘。

本实用新型采用的技术方案为：一种护理治疗盘，包括：治疗盘主体，治疗盘主体被分隔成若五个相互隔离的容置空间，分别为第一储存区、第二储存区、第三储存区、第四储存区和第五储存区，其中，第一储存区内设有采血管架，采血管架上设有一排采血管插孔，采血管插孔后方固定有床号显示架，显示架上开有与采血管插孔相同数量的显示窗口，第二储存区分隔成若干个空间用来放置不同颜色的采血管；第三储存区分隔成若干个空间分别用来放置棉签、胶带、针头以及笔，第四储存区设置有酒精瓶槽、碘酒瓶槽及洗手液瓶槽，第五储存区内设置有两个废料桶悬挂槽。

优选地，所述显示架的前侧开有与采血管插孔位置相对应的容置槽，所述槽被分隔成三个分槽，分槽内嵌设有数字转盘。

优选地，所述数字转盘中心开设有轴孔，轴孔上穿设有转轴，所述数字转盘通过转轴与分槽连接，轴孔内壁均匀间隔设有第一凸块，第一凸块之间之间形成齿合槽，转轴的外环壁上设有第二凸块，第二凸块和齿合槽齿合卡接，所述数字转盘表面均匀设置有0～9九个数字。

优选地，所述废料桶悬挂槽上盖设有可掀设的盖子，盖子上设有把手，所述废料桶悬挂槽相对的两侧各固定有一个弯钩。

优选地，所述弯钩上分别悬挂有废料桶，废料桶分别为利器废料桶和非利器废料桶，废料桶的两侧近开口处设有半环形提手。

优选地，所述酒精瓶槽、碘酒槽及洗手液槽内均设有与内壁紧密贴合的软垫。

优选地，所述采血管插孔为上大下小的圆台结构，所述采血管插孔开口上沿周围设有若干个弹簧。

本实用新型的工作原理为：

数字转盘与转轴齿合连接，转动数字转盘，每转动一个数字，转轴外壁的第二凸块均与数字转盘内壁的齿合槽卡接，避免数字转盘随意转动。两个废料桶通过两侧的半环形提手悬挂在废料桶悬挂槽54两侧的弯钩上，可以对废料桶进行安装及拆卸，利于倾倒废料，另外，废料桶两侧的半环形提手可用于固定垃圾袋，从而避免污染废料桶；两个废料桶分别用于装尖锐废料和非尖锐废料。

第二存储区可以对不同颜色采血管进行分类存储，第三存储区用于对棉签、胶带、针头进行分类存储，酒精瓶槽、碘酒槽及洗手液槽内均设有与内壁紧密贴合的软垫用于保护玻璃材质的酒精瓶、碘酒瓶及洗手液瓶。

本实用新型在使用时，首先将各诊疗器械分类放置于本托盘内，在各废料桶内放置可固定垃圾袋，垃圾袋的提手挂于废料桶两侧的半环形提手上，盖上盖子。诊疗完成后，将针头等尖锐器械丢置于利器废料桶，其它废料丢置于非利器废料桶，再将采血管放置于采血管架内的采血管插孔内，并根据病床号拨动数字转盘使数字转盘上的数字对应病床号。医护人员结束一段工作后，将废料桶取出倾倒废料，再将废料桶放回废料桶悬挂槽内。

本实用新型的有益效果：本实用新型对各针疗器械进行分类放置，避免医护人员混拿，并能通过数字转盘记录采血患者的病床号，方便医护人员进行采血结果的统计，提高了工作效率；可拆卸的废料桶的设计做到了污染物与未污染物的隔离，并对尖锐废料进行了分离，提高了医护人员操作的安全性，且方便废料的倾倒，本实用新型还能自动摇晃采血管，防止血液凝固。

附图说明

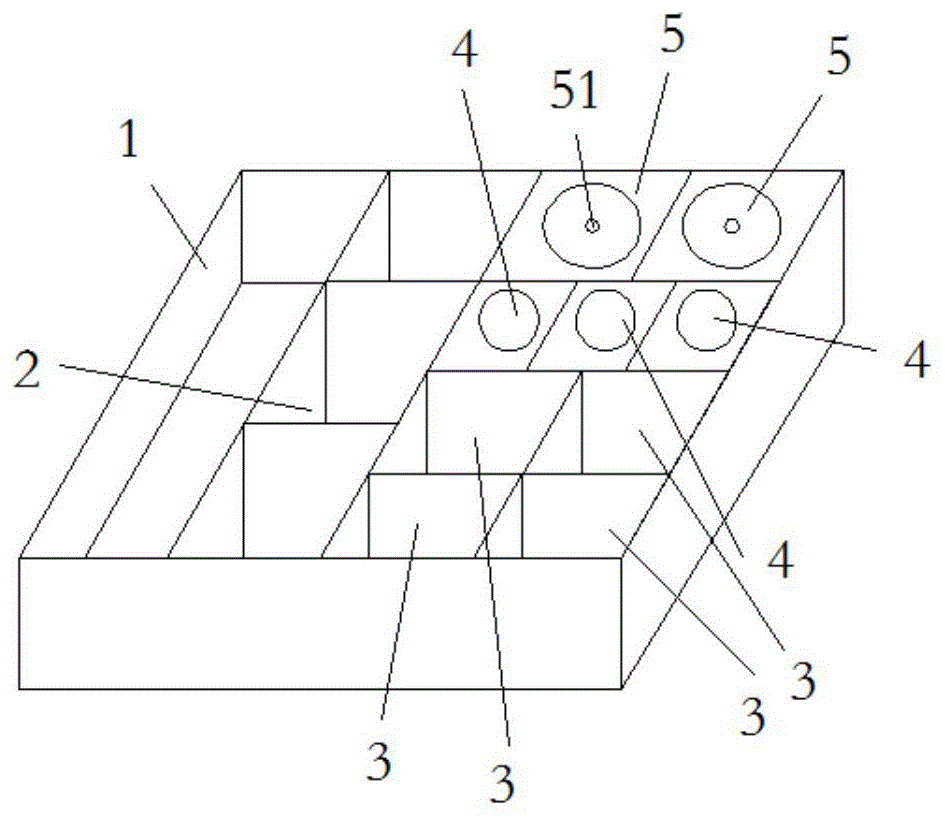

图1为本实用新型的整体结构图；

图2为本实用新型采血管架的结构示意图；

图3为图2中显示窗口的结构示意图；

图4为图3中数字转盘的结构示意图；

图5为废料桶的结构示意图；

图6为采血管插孔的结构示意图。

具体实施方式

以下结合附图对本实用新型进行进一步说明：

一种护理治疗盘，包括：治疗盘主体，治疗盘主体被分隔成若五个相互隔离的容置空间，分别为第一储存区1、第二储存区2、第三储存区3、第四储存区4和第五储存区5，其中，第一储存区内设有采血管架11，采血管架11上设有一排采血管插孔111，采血管插孔111后方固定有床号显示架112，显示架112上开有与采血管插孔111相同数量的显示窗口6，第二储存区2分隔成若干个空间用来放置不同颜色的采血管；第三储存区3分隔成若干个空间分别用来放置棉签、胶带、针头以及笔，第四储存区4设置有酒精瓶槽、碘酒瓶槽及洗手液瓶槽，第五储存区5内设置有两个废料桶悬挂槽54。

进一步，显示架112的前侧开有与采血管插孔111位置相对应的容置槽61，槽被分隔成分槽，分槽内嵌设有数字转盘62。

进一步，数字转盘62中心开设有轴孔64，轴孔64上穿设有转轴63，数字转盘62通过转轴63与分槽连接，轴孔64内壁均匀间隔设有第一凸块65，第一凸块65之间之间形成齿合槽66，转轴63的外环壁上设有第二凸块67，第二凸块67和齿合槽66齿合卡接，所述数字转盘62表面均匀设置有0～9九个数字。

进一步，废料桶悬挂槽54上盖设有可掀设的盖子51，盖子上设有把手，废料桶悬挂槽54相对的两侧各固定有一个弯钩55。

进一步，弯钩55上分别悬挂有废料桶52，废料桶52分别为利器废料桶和非利器废料桶，废料桶52的两侧设有半环形提手53。

进一步，酒精瓶槽、碘酒槽及洗手液槽内均设有与内壁紧密贴合的软垫。

进一步，采血管插孔111为上大下小的圆台结构，所述采血管插孔开口上沿周围设有若干个弹簧10。

综上所述，本实用新型更为具体的实施方式为：

数字转盘62与转轴63齿合连接，转动数字转盘62，每转动一个数字，转轴外壁的第二凸块67均与数字转盘62内壁的齿合槽66卡接，避免数字转盘62随意转动。两个废料桶52通过两侧的半环形提手53悬挂在废料桶悬挂槽54两侧的弯钩51上，可以对废料桶52进行安装及拆卸，利于倾倒废料，另外，废料桶52两侧的半环形提手53可用于固定垃圾袋，从而避免污染废料桶；两个废料桶52分别用于装尖锐废料和非尖锐废料。

第二存储区2可以对不同颜色采血管进行分类存储，第三存储区3用于对棉签、胶带、针头进行分类存储，酒精瓶槽、碘酒槽及洗手液槽内均设有与内壁紧密贴合的软垫用于保护玻璃材质的酒精瓶、碘酒瓶及洗手液瓶。

采血管插孔111开口上沿内壁设有若干个弹簧10的目的是采血完成钩，将采血管插入采血管插孔111后，稍微拨动采血管上端，带血管由于周围弹簧10的作用在圆台结构的插孔111左右摆动，从而摇晃采血管内的血液，防止血液凝固。

本实用新型在使用时，首先将各诊疗器械分类放置于本托盘内，在各废料桶52内放置可固定垃圾袋，垃圾袋的提手挂于废料桶两侧的半环形提手53上，盖上盖子51。诊疗完成后，将针头等尖锐器械丢置于利器废料桶，其它废料丢置于非利器废料桶，再将采血管放置于采血管架11内的采血管插孔111内，并根据病床号拨动数字转盘62使数字转盘62上的数字对应病床号。医护人员结束一段工作后，将废料桶52取出倾倒废料，再将废料桶放回废料桶悬挂槽54内。

需要说明的是,本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代,只要不偏离本实用新型的结构或者超越本权利要求书所定义的范围,均应属于本实用新型的保护范围。
