一种便携式普外科清创装置的制作方法

本实用新型涉及医学用具技术领域，具体为一种便携式普外科清创装置。

背景技术：

清创术是用外科手术的方法，清除开放伤口内的异物，切除坏死、失活或严重污染的组织，缝合伤口，使之尽量减少污染甚至变成清洁伤口，达到一期愈合，有利受伤部位的功能和形态的恢复的手术方法。

现有的清创装置，在使用过程中，需要患者自行前往清创处清创，不方便携带，清理患者手部和腿部时，不方便根据患者的受伤处灵活改变固定点的问题，为此，我们提出一种实用性更好的清创装置。

技术实现要素：

本实用新型的目的在于提供一种便携式普外科清创装置，以解决上述背景技术中提出的清创装置，在使用过程中，需要患者自行前往清创处清创，不方便携带，清理患者手部和腿部时，不方便根据患者的受伤处灵活改变固定点的问题。

为实现上述目的，本实用新型提供如下技术方案：一种便携式普外科清创装置，包括车身和束缚架，所述车身的内侧上方安装有清创池，且清创池的上侧设置有限位板，所述限位板的内侧连接有卡块，且卡块的上侧安装有第一推杆，所述束缚架安装于第一推杆的上侧，且束缚架的上侧安装有束缚带，所述第一推杆的尾端连接有固定架，所述清创池的尾部连接有废液瓶，且废液瓶的底侧设置有限位盒，所述车身的内侧右方设置有药物箱，且药物箱的下方设置有回收箱。

优选的，所述车身的下侧安装有气动杆，且气动杆的底端安装有滚轮，所述滚轮通过气动杆与车身之间构成伸缩结构。

优选的，所述卡块与限位板开槽处外形尺寸吻合，且第一推杆通过卡块与限位板之间构成卡合结构，所述第一推杆与固定架之间构成转动结构。

优选的，所述束缚架的内侧设置有软垫，且束缚架通过第一推杆与固定架之间构成伸缩结构，所述束缚带与束缚架之间的连接方式为缠绕连接。

优选的，所述固定架的下侧安装有第二推杆，且固定架通过第二推杆与车身之间构成伸缩结构。

优选的，所述限位盒的下侧安装有滑块，且滑块的下侧连接有滑轨，所述限位盒通过滑块与滑轨之间构成滑动结构。

优选的，所述回收箱的左上侧安装有转动盘，且转动盘与回收箱之间构成转动结构。

与现有技术相比，本实用新型的有益效果是：

1.该装置设置有方便收放的滚轮，当需要使用滚轮时，通过增加或减小气动杆的长度，方便灵活改变滚轮的位置，使得整个装置的移动和固定相互间可以灵活转换，便于携带移动装置；

2.设置有限位板，通过将第一推杆底侧的卡块卡在限位板的不同开槽内，使得第一推杆位于固定架的不同位置处，方便改变束缚架的位置；设置有束缚架，利用第一推杆的伸缩功能，方便灵活改变束缚架与固定架之间的距离，配合限位板方便灵活把控束缚架的横向位置；

3.设置有第二推杆，利用第二推杆的伸缩功能，通过伸缩第二推杆，方便灵活改变固定架的高度，方便改变束缚架的高度；设置有回收箱，通过打开转动盘，方便将清创后产生的固体垃圾收集进回收箱内，且药物箱内方便存放清创用具。

附图说明

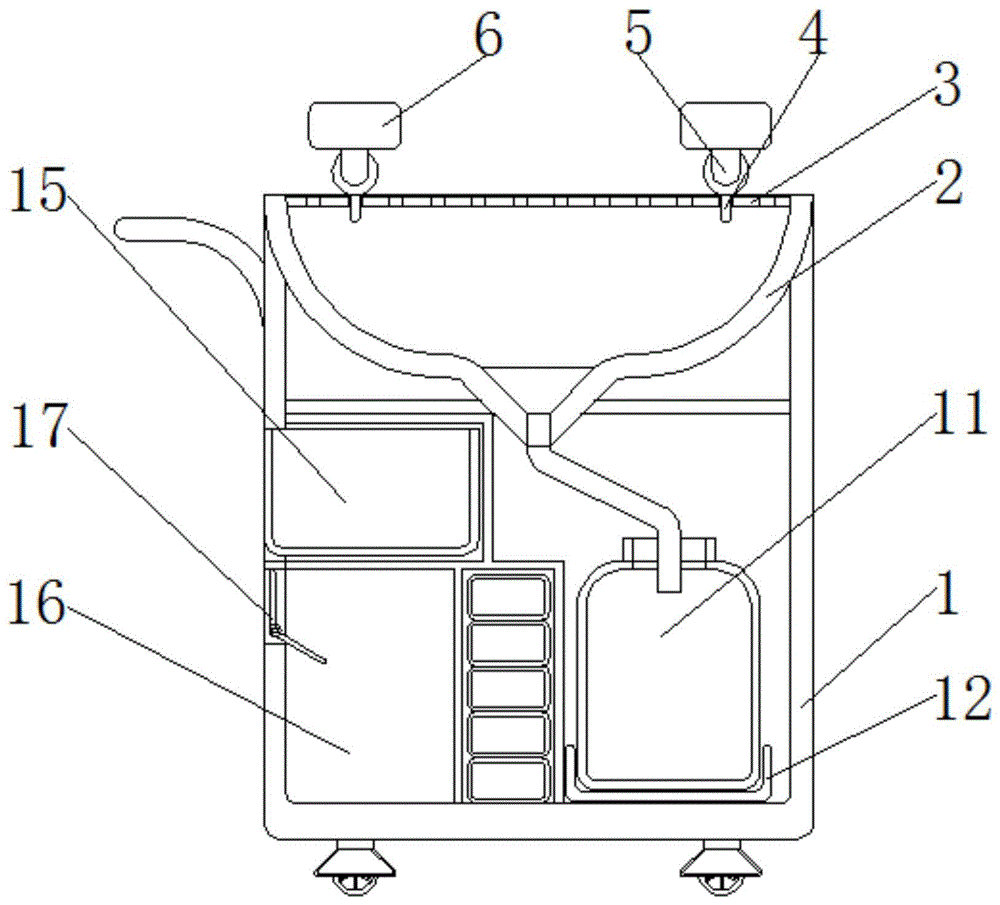

图1为本实用新型主体结构示意图；

图2为本实用新型固手架与固定架连接结构示意图；

图3为本实用新型限位盒与车身连接结构示意图；

图4为本实用新型滚轮与车身连接结构示意图。

图中：1、车身；2、清创池；3、限位板；4、卡块；5、第一推杆；6、束缚架；7、软垫；8、束缚带；9、固定架；10、第二推杆；11、废液瓶；12、限位盒；13、滑块；14、滑轨；15、药物箱；16、回收箱；17、转动盘；18、气动杆；19、滚轮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种便携式普外科清创装置，包括车身1和束缚架6，车身1的内侧上方安装有清创池2，且清创池2的上侧设置有限位板3，限位板3的内侧连接有卡块4，且卡块4的上侧安装有第一推杆5，束缚架6安装于第一推杆5的上侧，且束缚架6的上侧安装有束缚带8，第一推杆5的尾端连接有固定架9，卡块4与限位板3开槽处外形尺寸吻合，且第一推杆5通过卡块4与限位板3之间构成卡合结构，第一推杆5与固定架9之间构成转动结构，卡块4可以卡在限位板3的槽内，卡块4与第一推杆5连接，限位板3限制第一推杆5的横向移动，设置有限位板3，通过将第一推杆5底侧的卡块4卡在限位板3的不同开槽内，使得第一推杆5位于固定架9的不同位置处，方便改变束缚架6的位置；

束缚架6的内侧设置有软垫7，且束缚架6通过第一推杆5与固定架9之间构成伸缩结构，束缚带8与束缚架6之间的连接方式为缠绕连接，第一推杆5具有伸缩功能，束缚架6与第一推杆5的伸缩端相连，第一推杆5固定在固定架9上，伸缩第一推杆5，束缚架6与固定架9之间的相对距离改变，束缚带8缠绕在束缚架6上，设置有束缚架6，利用第一推杆5的伸缩功能，方便灵活改变束缚架6与固定架9之间的距离，配合限位板3方便灵活把控束缚架6的横向位置；清创池2的尾部连接有废液瓶11，且废液瓶11的底侧设置有限位盒12，限位盒12的下侧安装有滑块13，且滑块13的下侧连接有滑轨14，限位盒12通过滑块13与滑轨14之间构成滑动结构，限位盒12与废液瓶11吻合，废液瓶11可以放进限位盒12内，滑块13与滑轨14内槽吻合，限位盒12利用滑块13在滑轨14上滑动，设置有第二推杆10，利用第二推杆10的伸缩功能，通过伸缩第二推杆10，方便灵活改变固定架9的高度，方便改变束缚架6的高度；

车身1的内侧右方设置有药物箱15，且药物箱15的下方设置有回收箱16，回收箱16的左上侧安装有转动盘17，且转动盘17与回收箱16之间构成转动结构，转动盘17固定在回收箱16上，转动盘17的固定脚与回收箱16上的槽吻合，转动盘17可以在回收箱16上转动，设置有回收箱16，通过打开转动盘17，方便将清创后产生的固体垃圾收集进回收箱16内，且药物箱15内方便存放清创用具，车身1的下侧安装有气动杆18，且气动杆18的底端安装有滚轮19，滚轮19通过气动杆18与车身1之间构成伸缩结构，改变气动杆18内的气压，改变气动杆18的长度，伸长气动杆18，伸出滚轮19，缩短气动杆18，收回滚轮19，该装置设置有方便收放的滚轮19，当需要使用滚轮19时，通过增加或减小气动杆18的长度，方便灵活改变滚轮19的位置，使得整个装置的移动和固定相互间可以灵活转换，便于携带移动装置。

工作原理：对于这类的清创装置，首先通过打开药物箱15，将清创所需要的药物和用具放在药物箱15内，关闭药物箱15，增加气动杆18内的气压，伸长气动杆18，气动杆18的型号为400-160-400n，带动滚轮19下降，让滚轮19支撑起装置，使用者扶着车身1上的推手，推动装置，将装置移至合适位置处，减小气动杆18内的气压，收起滚轮19，固定住装置，根据患者的需求，伸长第二推杆10，第二推杆10的型号为xtl100，带动固定架9升高，抬起第一推杆5，带动第一推杆5尾部沿着固定架9内侧转动，将卡块4移出限位板3，让第一推杆5沿着固定架9内侧滑动，改变两组束缚架6之间的相对距离，调至合适位置处，将卡块4卡进限位板3内，伸长第一推杆5，第一推杆5的型号为lfha-ip54，让患者将手部或腿部放在束缚架6内的软垫7上，将束缚带8穿过束缚架6上的固定环，将患者手臂或腿部固定住，防止患者因疼痛活动受伤处而导致难以清理，打开药物箱15，取出药物，给患者进行清创作业，清理后的废液落进清创池2，沿着管道流进废液瓶11内，清理结束后，解开束缚带8，让患者离开装置，转动转动盘17，将垃圾投进转动盘17内，转回转动盘17，垃圾掉入回收箱16内，当装置使用结束后，打开限位盒12处车身1，拉动限位盒12，带动滑块13在、滑轨14上滑动，滑出车身1外，取出废液瓶11，将干净的废液瓶11放进限位盒12内，推进车身1内，将管道插进废液瓶11内，封闭车身1，将装置移至合适位置处，使得整个清创装置的实用性得到很好的提高，就这样完成整个清创装置的使用过程。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
