缓解疼痛的水浴治疗装置的制作方法

本实用新型涉及医疗器械领域，具体为一种水浴治疗装置。

背景技术：

水浴疗法是一种通过水的温度、压力，以不同的浸泡方式对全身或者局部部位进行按摩和治疗的一种方法，通过水的流动、浮力以及水的静压力可以缓解身体的疼痛，以达到治疗的目的，但目前水浴治疗装置不够全面，且针对腰部按摩的水浴治疗装置也相当有限，而传统的腰部按摩仪器都是通过直接接触机械式的按摩，对于腰部不适的人力度不容易掌握，按摩疼痛感也会使得使用者觉得不适，因此，对于腰部的按摩装置，需要进行改进。

技术实现要素：

为了解决上述问题，本实用新型提供了一种可以调节喷水大小，缓解腰部疼痛的水浴治疗装置。

为实现上述目的，本实用新型所采用的技术方案是：包括水浴槽，水浴槽内设置供人躺/坐的基座；所述基座内设置可旋转的转动轴，转动轴上固定有按摩球，所述按摩球表面突出于基座表面并位于人体腰部位置；所述按摩球表面周向上均布数个喷水孔；所述的按摩球内部空心且设置有喷水主管，所述喷水主管可通过喷水孔固定朝向人体腰部位置喷水，所述喷水主管连接自吸泵的出水端；所述基座下部还设置有用于将基座中的水排出的排水单向阀。

优选的：所述的按摩球并排设置为两个，且两个所述按摩球相向或相反转动。

优选的：所述按摩球上围绕喷水孔还均布有多个按摩触点，且沿按摩球周向分布，所述按摩触点凸出于按摩球表面。

优选的：所述按摩触点分布在一个正八边形的八个角上，所述喷水孔位于按摩触点所形成的正八边形的偏心位置；所述按摩触点中间还设置有出水孔，所述出水孔可通过喷水支管喷水，所述喷水支管与喷水主管连通且分布在以喷水主管为中心所形成的八边形的八个角上。

优选的：所述基座坐位对应坐骨神经的位置对称设置有两个按摩圆盘，按摩圆盘上设置有多个凸出的按摩点，按摩圆盘可以上下活动。

优选的：所述基座底部脚踏侧设置可以升降的液压伸缩杆，靠背侧设置有支撑柱，所述基座与支撑柱铰连接，所述基座可以以铰连接为轴旋转。

优选的：所述的基座下设置有脚踏板，所述脚踏板可以折叠收起。

本实用新型的有益之处在于：本实用新型通过水浴的方式，能够有效缓解机械按摩带来的疼痛感，使得按摩力度更加温和：1、通过机械运动的方式可以对喷水流量的大小进行控制，不需要增加额外的控制系统，就可以实现喷水从大到小、从小到大的变化，以缓解使用者腰部疼痛的症状；2、通过喷水孔与按摩触点的错位设置，可以实现单路喷水和多路喷水的交替进行，对于腰部的整体区域都可以兼顾；3、基座上按摩坐骨神经的按摩圆盘的设置，也可以有效缓解久坐的坐骨区域的压力。

附图说明

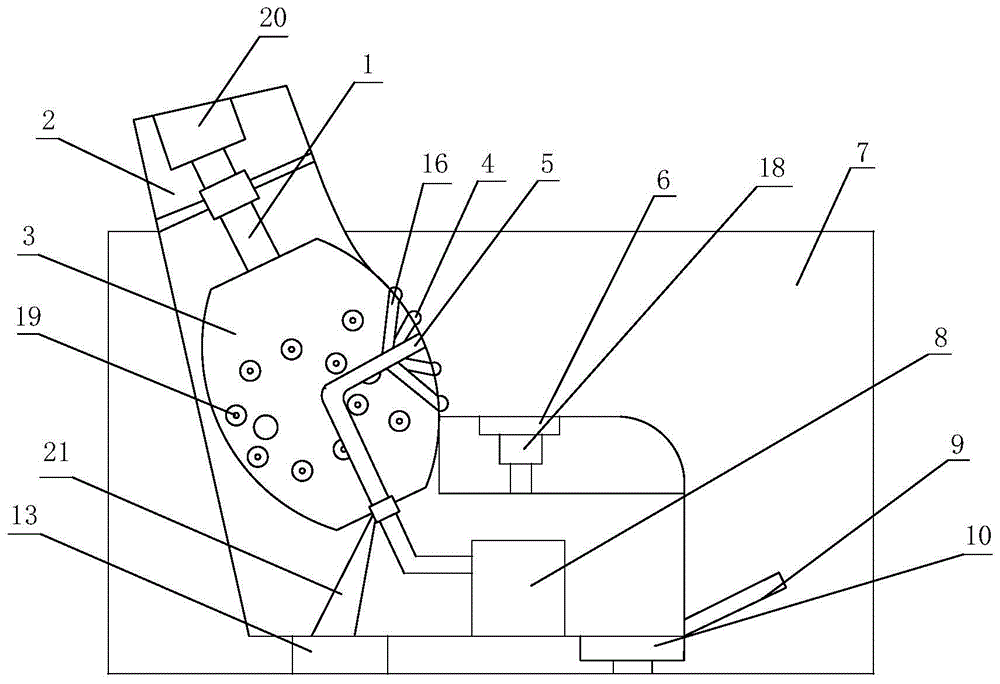

图1为本实用新型的结构示意图；

图2为图1右视图；

图3为本实用新型中喷水管的正面布置图；

图4为本实用新型中按摩圆盘的布置图。

图中：1-转动轴；2-基座；3-按摩球；4-按摩触点；5-喷水主管；6-按摩圆盘；7-水浴槽；8-自吸泵；9-脚踏板；10-液压伸缩杆；12-挡板；13-支撑柱；14-喷水孔；16-喷水支管；18-液压伸缩杆；19-出水孔；20-减速机；21-保持架。

具体实施方式

本实用新型是一种缓解疼痛的水浴治疗装置，如图1-2所示，包括水浴槽7，水浴槽7内设置供人躺/坐的基座2，基座2内设置有转动轴1，转动轴1设置在基座2的靠背处，一端与固定在基座2内壁上的电机20连接，另一端与按摩球3固定连接，转动轴1上位于电机20与按摩球3之间设置有轴承，轴承外圈与基座2固定连接，使得按摩球3保持稳定，转动轴1可带动按摩球3一起转动，按摩球3和转动轴1可一体化设置，也可以通过螺纹连接，所述按摩球3设置在基座2的内部且表面突出于基座2表面并位于人体腰部位置，应当理解的是，人在基座上坐下时，按摩球突出并顶在腰部所处位置。

所述按摩球3中空，表面周向上均布数个喷水孔14，内部设置有喷水主管5，喷水主管5的出水口与喷水孔14的位置对应，喷水主管5的进水端与固定在基座2底部自吸泵8的出水端连接，喷水主管5与按摩球3间为转动连接，按摩球3绕其轴心转动时，喷水主管5保持不动。可能的连接方式为：所述喷水主管5从按摩球3底部中间向上延伸至按摩球3内部所需位置，所述喷水主管5与按摩球3连接处通过轴承固定，轴承外圈与基座2底部之间固定连接有保持架21，轴承内圈使喷水主管5通过，并保证喷水主管5的稳定。应当理解的是：按摩球3在转动轴1的带动下绕轴心自转，同时喷水主管5通过自吸泵8将水引至喷水主管5出水口处并向外喷出；所述喷水主管5可通过喷水孔14固定朝向人体腰部位置喷水，所述自吸泵8可以从基座2上的吸水孔(图中未示出)吸收水浴槽7中的水；所述基座2下部还设置有用于将基座2中的水排出的排水单向阀(图中未示出)。

由于按摩球3随着转动轴1的转动而转动，喷水主管5固定不动，当喷水孔14与喷水主管5的管口位置一致时，喷水主管5中的水通过喷水孔14喷出，此时喷水量最大；按摩球3继续转动，当喷水孔14与喷水主管5的管口位置错开时，由于按摩球3的球壳将喷水孔14挡住，此时喷水量变小或没有，因此，喷水孔14通过喷水主管5喷出的水量，会随着按摩球3的转动而变大变小，使得使用者体验从轻到重的按摩感觉，当基座2中有水时，设置在基座2下部的排水单向阀打开，将水排出到水浴槽7中。

所述的按摩球3并排设置为两个且不同向转动，即按摩球3靠在后侧腰部位置左右对称，分别由两个电机驱动，按摩时，根据人的舒适感不同，可根据需要调节按摩球3同时向内转动(即人体脊柱方向)或者同时向外转动(即人体胳膊方向)，这样既可以按摩整个腰部，也可以保持人体的稳定。

按摩球3的弧度和基座2可配合成符合人体腰部弧度的形状，减轻使用者的腰部受力，所述按摩球3上还设置有多个按摩触点4，所述按摩球3上围绕喷水孔14还均布有多个按摩触点4，且沿按摩球3周向分布，所述按摩触点4凸出于按摩球3表面，当按摩球3旋转时，凸出的按摩触点4会对腰部进行按摩；所述按摩触点4分布在一个正八边形的八个角上，所述喷水孔14位于按摩触点4所形成的正八边形的偏心位置；所述按摩触点4中间还设置有出水孔19，所述出水孔19可通过喷水支管16喷水，所述喷水支管16与喷水主管5连通且分布在以喷水主管5为中心所形成的八边形的八个角上，旋转按摩的同时，伴随有水的喷出，加强按摩的感觉，如图2-3所示，由于按摩球3上按摩触点4和喷水孔14与喷水支管16和喷水主管5设置的位置关系，随着按摩球3的旋转，当喷水孔14有水喷出时，按摩触点4就没有水喷出，按摩触点4有水喷出时，喷水孔14就没有水喷出，以此实现交替喷水，使得腰部处于持续的不同位置的按摩中。

如图4所示，所述基座2坐位对应坐骨神经的位置对称设置有两个按摩圆盘6，按摩圆盘6上设置有多个凸出的按摩点，按摩圆盘6可以在液压活动杆的带动下上下活动进行按摩，液压活动杆设置在基座2的隔层中，通过不断对坐骨区域施加压力，可以缓解腰部不适、久坐的人的腰部以及坐骨区域的疼痛。

如图1所示，基座2下脚踏侧(右侧)设置可以升降的液压伸缩杆10，靠背侧(左侧)设置有支撑柱13，所述基座2与支撑柱13铰连接，所述基座2可以以铰连接为轴按一定角度旋转；当使用者无法久坐，或者感觉累的时候，可以根据需要，控制液压伸缩杆10的升降使基座2旋转，从坐姿变为半躺式，在基座2下设置有脚踏板9，缓解腰部受力，在脚踏板9不用的时候可以折叠收起。

上述实施方式是优选的实施方式，应当指出的是，上述优选实施方式不应视为对本实用新型的限制，本实用新型的保护范围应当以权利要求所限定的范围为准。对于本技术领域的普通技术人员来说，在不脱离本实用新型的精神和范围内，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
