一种快速臭氧灭菌装置的制作方法

本实用新型涉及臭氧灭菌技术领域，具体为一种快速臭氧灭菌装置。

背景技术：

臭氧灭菌技术是既古老又崭新的技术，1840年德国化学家发明了这一技术，1856年被用于水处理消毒行业。现今，臭氧已广泛用于水处理、空气净化、食品加工、医疗、医药、水产养殖等领域，对这些行业的发展起到了极大的推动作用。臭氧是广谱、高效、快速杀菌剂在一定浓度下，臭氧可迅速杀灭水和空气中使任何生物致病的各种病菌和微生物，其灭菌速度是氯的两倍以上。更重要的是，臭氧杀菌后还原成氧，无任何残留和二次污染，其他化学制剂都无法做到这一点，所以它被称为绿色环保元素。臭氧用于水消毒时，由于其弥散性好，所以消毒效果甚佳，可100%杀灭水中细菌;臭氧的除臭能力很强，它通过与引起臭味和腐败味的氨、硫化氢、甲硫醇等发生化学反应，将它们氧化分解为无毒、无臭的物质，从而达到去除臭味和其他异味的效果。

现有技术在进行臭氧灭菌的时候，因为原有空气分压占位影响，臭氧需要经过扩散、置换才能到达目标表面，需要耗费大量的时间，灭菌时间较长。同时在进行灭菌处理后，通入的空气没有进行过滤，使得灭菌效果不佳，因此需要对现有技术进行改进。

技术实现要素：

本实用新型的目的在于提供一种快速臭氧灭菌装置，具备密封效果更好，臭氧扩散速度快，灭菌效果更好，灭菌速度更快的优点，解决了灭菌时间长，灭菌效果不佳的问题。

为实现上述目的，本实用新型提供如下技术方案：一种快速臭氧灭菌装置，包括箱体，所述箱体的上端内侧设置有螺纹孔，所述箱体的上端接触连接有密封圈，所述密封圈的上端粘接有箱盖，所述箱盖的上端焊接有把手，所述箱体的右端开设有出气孔，所述出气孔内滑动套接有第一密封套，所述第一密封套内滑动套接有出气管，所述出气管的右端设置有第一截止阀，所述第一截止阀的右端设置有机械气泵，所述箱体的右端开设有进气孔，所述进气孔内滑动套接有第二密封套，所述第二密封套内滑动套接有进气管。

优选的，所述箱体的下端内部焊接有底座，所述底座的上端固定安装有臭氧发生器。

优选的，所述箱体的左端内侧通过螺纹固定有灯座，所述灯座的右端固定安装有消毒灯。

优选的，所述箱盖的下端固定连接有外螺纹环，所述箱体的上端内侧通过螺纹连接有外螺纹环。

优选的，所述进气管的右端设置有第二截止阀，所述第二截止阀的右端设置有过滤筒，所述过滤筒内粘接有滤网。

优选的，所述箱体的左端固定安装有第一开关，所述第一开关和机械气泵通过导线串联连接，所述箱体的左端固定安装有第二开关，所述箱体的下端内部固定安装有电池包，所述第二开关和消毒灯通过导线与电池包串联连接，所述箱体的左端固定安装有第三开关，所述第三开关和臭氧发生器通过导线串联连接。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过设置机械气泵对箱体内空气进行抽吸，使得箱体内降低至1.0*10大气压，通过臭氧发生器灌入高浓臭氧1.0*10大气压，使得箱体内气压低于常压状态，灭菌速度更快，灭菌效果更好。

2、本实用新型通过在箱体上端内侧设置螺纹孔和外螺纹环通过螺纹连接，压紧箱体和箱盖之间的密封圈，使得密封效果更好，通过设置过滤筒过滤进入箱内的空气，使得箱体内的空气质量更优，避免产生细菌。

附图说明

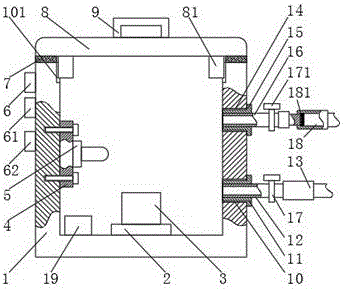

图1为本实用新型结构示意图；

图2为本实用新型图1的箱盖俯视图；

图3为本实用新型图1的左视图；

图4为本实用新型图1的箱体俯视图。

图中：1、箱体；2、底座；3、臭氧发生器；4、灯座；5、消毒灯；6、第一开关；7、密封圈；8、箱盖；9、把手；10、出气孔；11、第一密封套；12、出气管；13、机械气泵；14、进气孔；15、第二密封套；16、进气管；17、第一截止阀；18、过滤筒；19、电池包；61、第二开关；62、第三开关；101、螺纹孔；81、外螺纹环；171、第二截止阀；181、滤网。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例

请参阅图1、图2、图3、图4，一种快速臭氧灭菌装置，包括箱体1，箱体1为不锈钢304材质，箱体1直径为150cm，箱壁厚度为8mm，箱体1的上端内侧设置有螺纹孔101，用于和外螺纹环81配合安装箱盖8，箱体1的上端接触连接有密封圈7，用于对箱体1进行密封，密封圈7的上端粘接有箱盖8，箱盖8的上端焊接有把手9，方便取下箱盖8，箱体1的右端开设有出气孔10，用于安装第一密封套11，出气孔10内滑动套接有第一密封套11，用于对箱体1进行密封，防止漏气，第一密封套11内滑动套接有出气管12，用于连接机械气泵13，出气管12的右端设置有第一截止阀17，用于控制空气流通，第一截止阀17的右端设置有机械气泵13，用于抽吸空气，箱体1的右端开设有进气孔14，用于进入空气，进气孔14内滑动套接有第二密封套15，用于对箱体1产生密封，第二密封套15内滑动套接有进气管16，用于连接过滤筒18。

请参阅图1，箱体1的下端内部焊接有底座2，用于固定臭氧发生器3，底座2的上端固定安装有臭氧发生器3，用于产生臭氧。

请参阅图1，箱体1的左端内侧通过螺纹固定有灯座4，用于安装消毒灯5，灯座4的右端固定安装有消毒灯5，消毒灯5为紫外线灯。

请参阅图1，箱盖8的下端固定连接有外螺纹环81，箱盖8和外螺纹环81为一体式结构，箱体1的上端内侧通过螺纹连接有外螺纹环81，用于固定箱盖8，压紧密封圈7，对箱体1进行密封。

请参阅图1，进气管16的右端设置有第二截止阀171，用于控制进气管16进入空气，第二截止阀171的右端设置有过滤筒18，用于安装滤网181，对进入的空气进行过滤，过滤筒18内粘接有滤网181。

请参阅图1，箱体1的左端固定安装有第一开关6，用于控制机械气泵13启停，第一开关6和机械气泵13通过导线串联连接，箱体1的左端固定安装有第二开关61，用于控制消毒灯5开关，箱体1的下端内部固定安装有电池包19，用于为消毒灯5供电，第二开关61和消毒灯5通过导线与电池包19串联连接，箱体1的左端固定安装有第三开关62，用于控制臭氧发生器3启停，第三开关62和臭氧发生器3通过导线串联连接。

使用时，通过把手9旋转箱盖8打开箱盖8，将需要消毒的物体放入箱体内，关闭箱盖8，箱盖8通过外螺纹环81和箱体螺纹孔101配合安装，压紧密封圈7，对箱体1内进行密封，密封效果更好，打开第一开关6，机械气泵13对箱体1内空气进行抽吸，抽吸至1.0*10大气压，抽吸完成后，通过第一截止阀17关闭出气，通过第一开关6关闭机械气泵13抽吸，通过第二开关61打开消毒灯5，通过第三开关62打开臭氧发生器3，臭氧发生器3灌入高浓臭氧1.0*10大气压，保证箱体内臭氧浓度为500g/h，经过一个小时后，可达到常压臭氧灭菌12小时的同样效果，节省90％时间，打开第二截止阀171，放入过滤筒18过滤后的空气。

本申请文件的控制方式是通过控制器来自动控制，控制器的控制电路通过本领域的技术人员简单编程即可实现，属于本领域的公知常识，并且本申请文件主要用来保护机械装置，所以本申请不再详细解释控制方式和电路连接。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
