一种采集血液样本的抽血装置的制作方法

本发明涉及医疗器械技术领域，具体为一种采集血液样本的抽血装置。

背景技术：

抽血是一种常规的身体检检查项目之一，通过抽血化验可以检验各类疾病，能够详细的反映人体的健康状况，同时医生通过血液化验结果为制定治疗方案提供必要的辅助信息，临床上一般采用采血管进行血液的收集，目前在抽血过程中需要抽取多瓶的血液样本，具体方法为利用采血引流装置对一个采血管采集足够样本后，再拔出插在另一个采血管上，并且这种采血方式会产生采血装置的端部与空气频繁的接触，有可能造成采集的血液污染，降低了血液检验的精度，因此我们提出了一种采集血液样本的抽血装置。

技术实现要素：

本发明的目的在于提供一种采集血液样本的抽血装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种采集血液样本的抽血装置，包括桶体，所述桶体的上下两端分别固定连接有上堵帽与下堵帽，所述桶体的内部开有多个膛腔,每个膛腔的内部均放置有采血管，所述上堵帽的上表面固定连接有分流块，所述分流块的内部开有分流腔，所述分流腔上设有一个进血口与多个出血口，所述分流腔的进血口活动连接有第一软管，所述第一软管的上端连通有第二软管，所述第二软管的端部连接有抽血针；

所述分流腔的每个出血口均活动连接有第三软管，所述第三软管的下端贯穿上堵帽的侧壁并延伸至膛腔的内部且固定连接有穿刺针，所述穿刺针的下端活动插接在采血管的内部，所述上堵帽的内部均开有多个滑槽，所述滑槽的内部通过第一弹簧滑动连接有止流杆，且每个止流杆分别与每个第三软管的侧壁活动压接，所述止流杆的外端延伸至上堵帽的外部并固定连接有按板。

优选的，所述第一软管的上端通过阀体连通有第二软管，所述阀体包括橡胶塞与外套，所述橡胶塞与外套的内部分别与第二软管与第一软管的内部连通，，且橡胶塞滑动连接在外套的内部，所述外套的内部设有针头，所述针头与第一软管连通并且活动插接在橡胶塞的内部。

优选的，所述桶体的上端中心位置固定连接有导杆，所述导杆上通过第二弹簧滑动套接有压板，所述压板的下侧壁与采血管的上端面活动连接。

优选的，所述下堵帽通过螺纹啮合的方式固定连接在桶体的内部。

优选的，所述桶体的侧壁上开有多个观察口，且每个观察口的侧壁上均可有刻度线。

与现有技术相比，本发明的有益效果是：本发明通过下堵帽对每个膛腔内部的采血管向上推动，使每个穿刺针同时插进每个采血管的内部，通过第三、第二软管将血液引流到分流腔的内部，当按动任一按板后，与该按板相连的止流杆滑动后不在挤压相对应的第三软管，从而该第三软管内部的通道畅通，这样血液便会从该第三软管的内部收集到下方的采血管内，当该采血管收集足够的血液样本后，松开该按板并按动另一个按板，这样血液便会流到另一个采血管的内部，省去了一个采血管采血完成后再拔出引流装置并进行更换的过程，避免了采血装置的端部与空气频繁接触的风险，防止了血液污染问题的发生，提高了血液检验的准确性。

附图说明

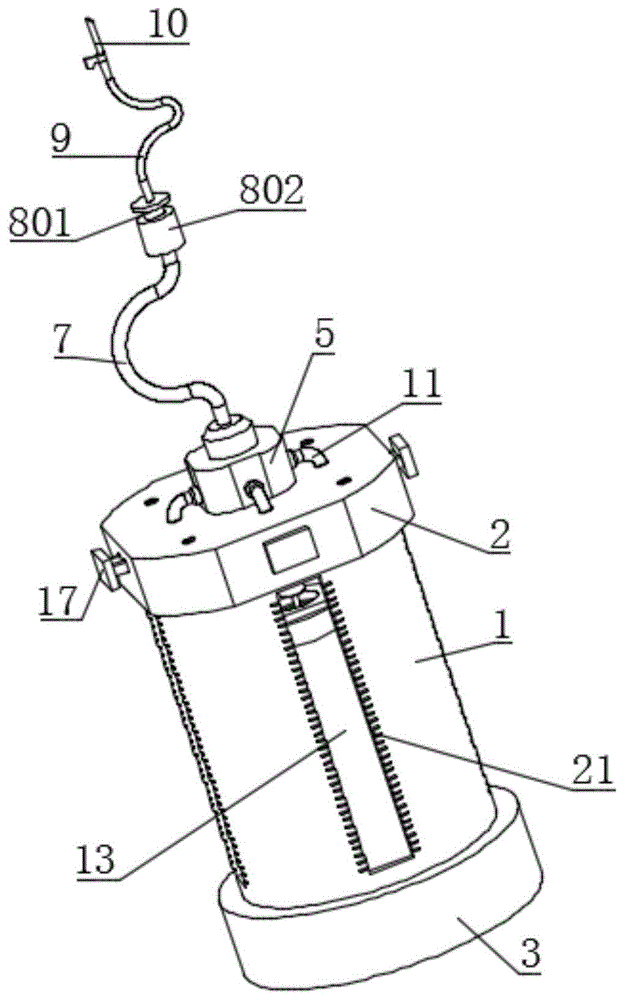

图1为本发明的整体结构示意图；

图2为本发明的上堵帽、桶体与下堵帽处的剖视图；

图3为本发明的图2的a处放大图；

图4为本发明的上堵帽、桶体与下堵帽处的爆炸图；

图5为本发明的桶体、膛腔、采血管与压板处的剖视图；

图6为本发明的图5的b处放大图；

图7为本发明的第一软管、阀体与第二软管处的剖视图；

图8为本发明的上堵帽、滑槽与止流杆处的剖视图；

图9为本发明的第三软管、分流块与分流腔处的剖视图。

图中：1、桶体，2、上堵帽，3、下堵帽，4、膛腔，5、分流块，6、分流腔，7、第一软管，8、阀体，801、橡胶塞，802、外套，803、针头，9、第二软管，10、抽血针，11、第三软管，12、穿刺针，13、采血管，14、滑槽，15、第一弹簧，16、止流杆，17、按板，18、导杆，19、第二弹簧，20、压板，21、观察口。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-9，本发明提供一种技术方案：一种采集血液样本的抽血装置，包括桶体1，所述桶体1的上下两端分别固定连接有上堵帽2与下堵帽3，所述桶体1的内部开有多个膛腔4,每个膛腔4的内部均放置有采血管13，采血管13的内部为负压，采血管13的材质为透明玻璃材质，采血管13的上端管口处用易刺破的橡胶材质堵住，采血管13的内部空气呈真空负压状态，当采血管13与人体静脉血管连通后，采血管13内部的真空负压便自动将人体内部的血液吸出并收集到采血管13的内部，所述上堵帽2的上表面固定连接有分流块5，所述分流块5的内部开有分流腔6，所述分流腔6上设有一个进血口与多个出血口，所述分流腔6的进血口活动连接有第一软管7，第一软管7内流动的血液会流到分流腔6的内部，分流腔6起到对血液的分流作用，所述第一软管7的上端连通有第二软管9，所述第二软管9的端部连接有抽血针10，抽血针10是刺入人体静脉血管的装置，且抽血针10的尾端设有片状板，从而方便医护人员拿捏抽血针10。

所述分流腔6的每个出血口均活动连接有第三软管11，第三软管11为透明软塑料材料制成，受到外力的挤压作用后容易变形压扁，所述第三软管11的下端贯穿上堵帽2的侧壁并延伸至膛腔4的内部且固定连接有穿刺针12，所述穿刺针12的下端活动插接在采血管13的内部，穿刺针12是固定在上堵帽2的下侧面上的，当采血管13被下堵帽3向上推动时，每个穿刺针12会同时分别插到每个采血管13的内部，这样采血管13与第三软管11便会通过穿刺针12进行连通，所述上堵帽2的内部均开有多个滑槽14，所述滑槽14的内部通过第一弹簧15滑动连接有止流杆16，且每个止流杆16分别与每个第三软管11的侧壁活动压接，自然状态下，第一弹簧15对止流杆16具有一定弹力，使止流杆16压着第三软管11的侧壁，继而使第三软管11的内部通道堵死，所述止流杆16的外端延伸至上堵帽2的外部并固定连接有按板17，按动按板17，使与该按板17连接的止流杆16向着滑槽14的内部滑动，从而使该止流杆16不在对相对应的第三软管11进行挤压，从而使相对应的第三软管11内部通道畅通，处在分流腔6的血液会顺着此根第三软管11流经与之连通的采血管13的内部，松开按板17，此时止流杆16会受第一弹簧15的弹力对第三软管11进行挤压，从而使第三软管11的侧壁被挤扁使其内部的通道堵塞。

具体而言，所述第一软管7的上端通过阀体8连通有第二软管9，抽血针10在进行穿刺时，阀体8起到将第一软管7与第二软管9截断的作用，第二软管9位于阀体8的一端为堵死阻密封状态，这样防止血液快速流到该装置的作用，保证了医护人员有足够的时间检测装置的抽血状态，当医护人员确定好可以血液采集后，用力捏阀体8从而使阀体8快速将第一软管7与第二软管9连通，使采血过程中不会产生慌乱；

所述阀体8包括橡胶塞801与外套802，所述橡胶塞801与外套802的内部分别与第二软管9与第一软管7的内部连通，且橡胶塞801滑动连接在外套802的内部，所述外套802的内部设有针头803(针头803与外套802内壁固定连接)，所述针头803与第一软管7连通并且活动插接在橡胶塞801的内部。橡胶塞801与外套802的侧壁之间具有一定的摩擦力，在正常状态下，橡胶塞801与外套802不会相对滑动，从而避免了针头803自动插进橡胶塞801的内部，当需要连通时同时按压橡胶塞801(圆片状的外沿)和外套802，此时会带动针头803刺进橡胶塞801使管路连通。

为了便于从膛腔4的内部取出采血管13，具体而言，所述桶体1的上端中心位置固定连接有导杆18，所述导杆18上通过第二弹簧19滑动套接有压板20，所述压板20的下侧壁与采血管13的上端面活动连接，当下堵帽3拧在桶体1的下端时，下堵帽3使采血管13在膛腔4的内部向上滑动，同时采血管13的上端会顶着压板20向上滑动并且使第二弹簧19产生压缩，当拧下下堵帽3时，采血管13失去了下堵帽3的推力作用，从而被压缩的第二弹簧19进行反弹复位，继而使压板20向下滑动，此时每个采血管13便会被压板20压着向下滑动，继而使采血管13与穿刺针12分离，此时方便从膛腔4的内部取出装满血液样本的采血管13。

具体而言，所述下堵帽3通过螺纹啮合的方式固定连接在桶体1的内部，当下堵帽3拧到桶体1上时，可以将膛腔4的下端口部堵住，防止采血管13滑出，并且随着螺纹啮合圈数的不断增加，下堵帽3便会越向上推动采血管13，继而使采血管13的上端面被穿刺针12刺穿，从而使采血管13与第三软管11连通。

具体而言，所述桶体1的侧壁上开有多个观察口21，且每个观察口21的侧壁上均可有刻度线，从观察口21处可轻易观察采血管13的抽血状况，并且通过刻度线进行衡量采血管13内部的血液样本是否收集足够。

工作原理：使用时，将采血管13从桶体1的下方放入膛腔4的内部后，将下堵帽3拧在桶体1的下端，此时，采血管13被下堵帽3向上推动，从而使每个穿刺针12同时分别插到每个采血管13的内部，并将第一软管7固定插接在分流腔6的进血口处(进血口位于分流块5上)，在此状态下，该装置便可进行抽血作业；将抽血针10插到人的血管内部后，用力捏动阀体8，使橡胶塞801向外套802的内部滑动，继而使针筒803插入橡胶塞802的内部，继而时第一软管7与第二软管9通过针头803连通，此时人体血液依次顺着抽血针10、第二软管9、针头803与第一软管7被引流到分流腔6的内部，按动任一按板17，使与该按板17连接的止流杆16向着滑槽14的内部滑动，从而使该止流杆16不在对相对应的第三软管11进行挤压，从而使第三软管11内部通道畅通，处在分流腔6的血液会顺着此根第三软管11流经与之连通的采血管13的内部，待该采血管13的血液样本材采集足够时，松开按板17，此时止流杆16会受第一弹簧15的弹力对第三软管11进行挤压，从而使第三软管11的侧壁被挤扁后使其内部的通道堵塞，然后按动另一个按板17，继而使血液从另一个第三软管11内收集到另一个采血管13的内部，按此方法将每个采血管13收集满后，从人体内拔出抽血针10，并拧下下堵帽3，此时每个采血管13被压板20压着向下滑动，使采血管13与穿刺针12分离，从膛腔4的内部取出装满血液样本的采血管13，此时采集血液样本作业结束。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
