一种腹腔镜穿刺器的保护装置及腹腔镜穿刺器的制作方法

1.本发明涉及腹腔镜穿刺器技术领域，特别涉及一种腹腔镜穿刺器的保护装置及腹腔镜穿刺器。


背景技术：

2.目前越来越多的手术可以借助腹腔镜完成，腹腔镜穿刺器为腹腔盆腔微创手术提供器械通道，腹腔镜穿刺器的适用于各种微创外科手术，腹腔镜穿刺器主要由穿刺鞘和穿刺针组成，手术医生首先将穿刺针套上穿刺鞘，然后用一定的力度作用于穿刺器尾部，借助于穿刺针锋利的尖端刺破腹壁使整个穿刺器进入腹腔，然后拔出穿刺针留下穿刺鞘成为一个手术通道。
3.一次性腹腔镜用穿刺器芯头呈透明锥形，采用无刀钝性分离方法，用分开组织替代切割组织，当穿刺器进入腹壁时，穿刺芯沿着组织纤维将组织和血管推开，最小限度损伤腹壁和血管，比带刀的穿刺器要减少40％左右的筋膜损伤和减少80％以上的穿刺孔疝的形成，通过内镜可直视控制腹壁穿刺的整个过程，避免损伤腹腔组织，还可节省手术时间，减少手术疼痛，现有技术存在的问题是，腹腔镜穿刺器在使用的过程中由于没有对穿刺距离进行定位的功能，全凭医生经验进行操作，容易导致腹腔镜穿刺器发生刺入距离过多发生破坏人体组织的现象，而且其不具备对穿刺杆进行固定的功能，在操作时如果穿刺杆没有稳定的固定在透明导管的内腔，穿刺杆会发生移动，情况严重者直接退入透明导管的内腔，使透明导管直接与人体组织接触，造成患者疼痛，同时现有的腹腔镜穿刺器放置器具不具备消毒的功能，需要在使用前利用特定的消毒工具再次进行消毒，浪费手术时间。


技术实现要素：

4.本发明提供一种腹腔镜穿刺器的保护装置及腹腔镜穿刺器，旨在解决现有的腹腔镜穿刺器在使用的过程中由于没有对穿刺距离进行定位的功能，全凭医生经验进行操作，容易导致腹腔镜穿刺器发生刺入距离过多发生破坏人体组织的现象，而且其不具备对穿刺杆进行固定的功能，在操作时如果穿刺杆没有稳定的固定在透明导管的内腔，穿刺杆会发生移动，情况严重者直接退入透明导管的内腔，使透明导管直接与人体组织接触，造成患者疼痛，同时现有的腹腔镜穿刺器放置器具不具备消毒的功能，需要在使用前利用特定的消毒工具再次进行消毒，浪费手术时间的问题。
5.本发明是这样实现的，一种腹腔镜穿刺器的保护装置及腹腔镜穿刺器，包括预处理保护壳，所述预处理保护壳的左侧螺纹连接有螺纹防护盖，所述预处理保护壳的前侧设置有透明观察镜，所述预处理保护壳内壁的右侧固定连接有消毒套筒，所述消毒套筒的内腔固定连接有酒精消毒棉，所述螺纹防护盖内壁的左侧固定连接有柔性橡胶块，所述预处理保护壳的内腔设置有穿刺器本体。
6.为了使腹腔镜穿刺器在使用前可以达到被封闭保护的效果，作为本发明的一种腹腔镜穿刺器的保护装置及腹腔镜穿刺器优选的，所述穿刺器本体包括穿刺杆握柄、穿刺杆、
防滑握柄、透明导管，定位组件和固定组件，所述穿刺杆握柄的右侧与穿刺杆固定连接，所述穿刺杆的右侧贯穿并延伸至透明导管的右侧，所述防滑握柄的右侧与透明导管连通。
7.为了使腹腔镜穿刺器在使用的过程中可以进行定位和稳定手术的效果，作为本发明的一种腹腔镜穿刺器的保护装置及腹腔镜穿刺器优选的，所述定位组件包括定位环板、轴承、螺纹杆、螺纹孔和手持调节转块，所述定位环板套设在透明导管的表面，所述定位环板左侧的顶部与轴承的外圈固定连接，所述轴承的内圈与螺纹杆固定连接，所述螺纹杆的左侧与手持调节转块固定连接，所述螺纹杆的表面与螺纹孔螺纹连接。
8.为了使腹腔镜穿刺器在使用的过程中达到穿刺杆握柄不会发生移动的效果，作为本发明的一种腹腔镜穿刺器的保护装置及腹腔镜穿刺器优选的，所述固定组件包括两个限位环、移动环、螺纹卡环和螺纹槽，所述限位环与穿刺杆握柄的表面固定连接，且两个限位环分别位于移动环的两侧，所述移动环套设在穿刺杆握柄的表面，所述螺纹卡环的左侧与移动环的右侧固定连接，所述螺纹卡环的右侧与螺纹槽螺纹连接。
9.为了使腹腔镜穿刺器在使用的过程中，穿刺杆不会发生转动的现象，作为本发明的一种腹腔镜穿刺器的保护装置及腹腔镜穿刺器优选的，所述穿刺杆握柄右侧的顶部和底部均固定连接有定位杆，所述防滑握柄的左侧开设有与定位杆配合使用的定位槽。
10.为了使腹腔镜穿刺器在使用的过程中进行定位穿刺，提高穿刺过程中的安全性，作为本发明的一种腹腔镜穿刺器的保护装置及腹腔镜穿刺器优选的，所述透明导管的表面设置有喷涂有穿刺刻度，且穿刺刻度与透明导管的表面均做光滑处理。
11.为了使腹腔镜穿刺器在使用的过程中增加穿刺杆的稳定性，作为本发明的一种腹腔镜穿刺器的保护装置及腹腔镜穿刺器优选的，所述定位环板的材质由弹性橡胶材质构成，且定位环板的内圈半径大于透明导管的外圈半径。
12.与现有技术相比，本发明的有益效果是：
13.该腹腔镜穿刺器的保护装置及腹腔镜穿刺器，通过设置预处理保护壳、螺纹防护盖、透明观察镜、消毒套筒、酒精消毒棉和柔性橡胶块的配合使用，可以对腹腔镜穿刺器在使用前进行有效的保护，同时可以对穿刺杆的尖锐端进行消毒处理，无需使用者取出后再次进行消毒，同时也通过柔性橡胶块与腹腔镜穿刺器的接触，将腹腔镜穿刺器牢牢固定在预处理保护壳的内腔，使用者在取用腹腔镜穿刺器时，通过转动螺纹防护盖，即可实现对腹腔镜穿刺器进行取用的目的，提高了对腹腔镜穿刺器的保护效果，同时也提高了腹腔镜穿刺器在取用时的速度。
附图说明

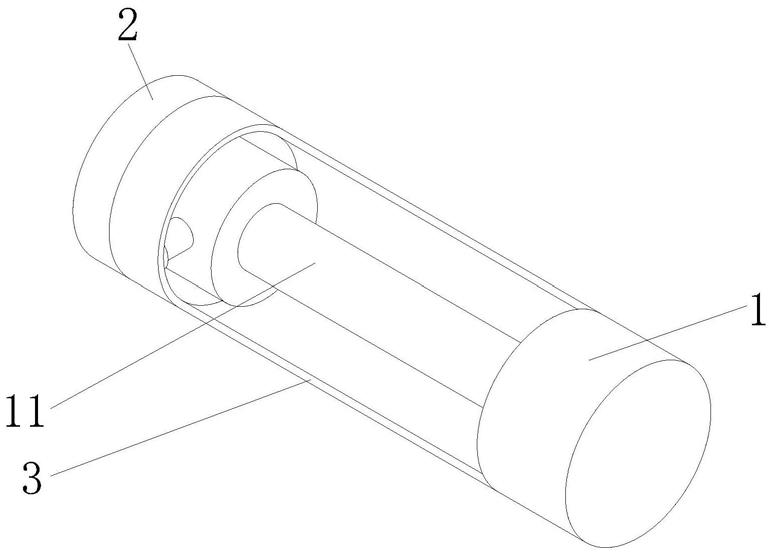

14.图1为本发明的腹腔镜穿刺器的保护装置及腹腔镜穿刺器的整体结构图；
15.图2为本发明的主视剖视图；
16.图3为本发明穿刺器本体的立体图；
17.图4为本发明的局部俯视剖视图；
18.图5为本发明局部主视剖视图；
19.图6为本发明a处的局部放大图；
20.图7为本发明b处的局部放大图。
21.图中，1、预处理保护壳；2、螺纹防护盖；3、透明观察镜；4、消毒套筒；5、酒精消毒
棉；6、柔性橡胶块；7、穿刺器本体；8、穿刺杆握柄；9、穿刺杆；10、防滑握柄；11、透明导管；12、定位组件；1201、定位环板；1202、轴承；1203、螺纹杆；1204、螺纹孔；1205、手持调节转块；13、固定组件；1301、限位环；1302、移动环；1303、螺纹卡环；1304、螺纹槽；14、定位杆；15、定位槽；16、穿刺刻度。
具体实施方式
22.为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。
23.在本发明的描述中，需要理解的是，术语“长度”、“宽度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，在本发明的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。
24.请参阅图1
‑
7，本发明提供一种技术方案：一种腹腔镜穿刺器的保护装置及腹腔镜穿刺器，包括预处理保护壳1，预处理保护壳1的左侧螺纹连接有螺纹防护盖2，预处理保护壳1的前侧设置有透明观察镜3，预处理保护壳1内壁的右侧固定连接有消毒套筒4，消毒套筒4的内腔固定连接有酒精消毒棉5，螺纹防护盖2内壁的左侧固定连接有柔性橡胶块6，预处理保护壳1的内腔设置有穿刺器本体7。
25.在本实施例中：通过设置预处理保护壳1、螺纹防护盖2、透明观察镜3、消毒套筒4、酒精消毒棉5和柔性橡胶块6的配合使用，可以对腹腔镜穿刺器在使用前进行有效的保护，同时可以对穿刺杆9的尖锐端进行消毒处理，无需使用者取出后再次进行消毒，同时也通过柔性橡胶块6与腹腔镜穿刺器的接触，将腹腔镜穿刺器牢牢固定在预处理保护壳1的内腔，使用者在取用腹腔镜穿刺器时，通过转动螺纹防护盖2，即可实现对腹腔镜穿刺器进行取用的目的，提高了对腹腔镜穿刺器的保护效果，同时也提高了腹腔镜穿刺器在取用时的速度。
26.作为本发明的一种技术优化方案，穿刺器本体7包括穿刺杆握柄8、穿刺杆9、防滑握柄10、透明导管11，定位组件12和固定组件13，穿刺杆握柄8的右侧与穿刺杆9固定连接，穿刺杆9的右侧贯穿并延伸至透明导管11的右侧，防滑握柄10的右侧与透明导管11连通。
27.在本实施例中：使用者通过操作固定组件13和定位组件12可以对穿刺器本体7进行稳定安全的组装，同时还可以对患者穿刺的距离进行有效的控制，提高了患者在穿刺过程中的安全性。
28.作为本发明的一种技术优化方案，定位组件12包括定位环板1201、轴承1202、螺纹杆1203、螺纹孔1204和手持调节转块1205，定位环板1201套设在透明导管11的表面，定位环板1201左侧的顶部与轴承1202的外圈固定连接，轴承1202的内圈与螺纹杆1203固定连接，螺纹杆1203的左侧与手持调节转块1205固定连接，螺纹杆1203的表面与螺纹孔1204螺纹连接。
29.在本实施例中：使用者通过转动手持调节转块1205，手持调节转块1205带动螺纹杆1203在螺纹孔1204的内腔转动，螺纹杆1203移动并带动轴承1202同步转动和移动，轴承1202带动定位环板1201移动，从而实现了调节定位环板1201进行定位穿刺的目的。
30.作为本发明的一种技术优化方案，固定组件13包括两个限位环1301、移动环1302、螺纹卡环1303和螺纹槽1304，限位环1301与穿刺杆握柄8的表面固定连接，且两个限位环1301分别位于移动环1302的两侧，移动环1302套设在穿刺杆握柄8的表面，螺纹卡环1303的左侧与移动环1302的右侧固定连接，螺纹卡环1303的右侧与螺纹槽1304螺纹连接。
31.在本实施例中：使用者通过控制移动环1302移动，移动环1302带动螺纹卡环1303插入螺纹槽1304，转动移动环1302，移动环1302带动螺纹卡环1303与螺纹槽1304螺纹连接，从而移动环1302与限位环1301抵触，因限位环1301与穿刺杆握柄8固定连接，所以实现了对穿刺杆握柄8和穿刺杆9进行固定的目的，提高了穿刺杆9在穿刺过程中的稳定性，避免了透明导管11与人体组织发生直接接触并导致患者疼痛的现象。
32.作为本发明的一种技术优化方案，穿刺杆握柄8右侧的顶部和底部均固定连接有定位杆14，防滑握柄10的左侧开设有与定位杆14配合使用的定位槽15。
33.在本实施例中：使用者在使用穿刺器本体7时，穿刺杆握柄8带动定位杆14插入定位槽15，实现了对穿刺杆9进行定位固定的目的，同时也避免了穿刺杆9发生转动的现象，提高了穿刺杆9的稳定性。
34.作为本发明的一种技术优化方案，透明导管11的表面设置有喷涂有穿刺刻度16，且穿刺刻度16与透明导管11的表面均做光滑处理。
35.在本实施例中：使用者通过在调节定位环板1201的同时，可以观察穿刺刻度16进行调节，保证了定位环板1201可以调节至指定的穿刺距离，有效提高了穿刺时的安全性。
36.作为本发明的一种技术优化方案，定位环板1201的材质由弹性橡胶材质构成，且定位环板1201的内圈半径大于透明导管11的外圈半径。
37.在本实施例中：通过定位环板1201与人体表面的肌肤接触，提高了患者在手术过程中的舒适度，不会使患者发生疼痛，缓解的肌肉紧绷程度，提高了手术过程中的安全性。
38.工作原理：首先，使用者转动螺纹防护盖2，将螺纹防护盖2脱离预处理保护壳1，螺纹防护盖2带动柔性橡胶块6脱离预处理保护壳1的内腔，将穿刺器本体7取出预处理保护壳1的内腔，穿刺杆9脱离消毒套筒4的内腔，酒精消毒棉5对穿刺杆9进行预处理消毒作业，在使用时无需再次消毒，使用者通过转动手持调节转块1205，手持调节转块1205带动螺纹杆1203在螺纹孔1204的内腔转动，螺纹杆1203移动并带动轴承1202同步转动和移动，轴承1202带动定位环板1201移动，从而实现了调节定位环板1201进行定位穿刺的目的，同时在使用前，使用者通过控制移动环1302移动，移动环1302带动螺纹卡环1303插入螺纹槽1304，转动移动环1302，移动环1302带动螺纹卡环1303与螺纹槽1304螺纹连接，从而移动环1302与限位环1301抵触，因限位环1301与穿刺杆握柄8固定连接，所以实现了对穿刺杆握柄8和穿刺杆9进行固定的目的，提高了穿刺杆9在穿刺过程中的稳定性，避免了透明导管11与人体组织发生直接接触并导致患者疼痛的现象，在穿刺结束后，将穿刺杆9拔出，医生进行微创手术作业。
39.以上仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本发明的保护范围之内。
