一种腰椎手术术后康复锻炼装置的制作方法

本实用新型涉及腰椎康复锻炼技术领域，具体为一种腰椎手术术后康复锻炼装置。

背景技术：

随着现代生活和工作节奏的加快，现代人颈腰椎蜕变的速度也比以往要快得多，颈、腰椎疾病的发病率大大超过以往，这类疾病现已呈现明显的年轻化趋势，不仅在青年人中越来越多见，甚至在中小学学生中也时有发生，由于腰椎病的病人多数伴随慢性腰肌劳损，梨状肌肉紧张，腰椎病物压迫的神经随神经走过的部位肌肉痉挛造成腰腿痛，所以在手术治疗后，患者需要进行一定程度的锻炼，使腰椎更好进行康复，但是传统的腰椎手术术后康复锻炼装置操作不便，锻炼的强度无法调控，使得康复效果不佳。

技术实现要素：

本实用新型的目的在于提供一种腰椎手术术后康复锻炼装置，具备了椅面可摆动且摆动角度可调节的效果，适合腰椎情况不同的使用者的优点，解决了传统的腰椎手术术后康复锻炼装置操作不便，锻炼的强度无法调控，使得康复效果不佳的问题。

为实现上述目的，本实用新型提供如下技术方案：一种腰椎手术术后康复锻炼装置，包括椅面，所述椅面的下表面转动连接有承重柱，所述承重柱的正面固定连接有摆动机构和驱动机构。

所述摆动机构包括凹形块，所述凹形块的上表面固定连接有第一连接柱，所述第一连接柱的上表面固定连接有连接板，所述连接板的右侧和承重柱左侧固定连接，所述凹形块内壁滑动连接有移动块，所述移动块由驱动机构进行驱动，所述移动块的右端铰接有第三移动杆，所述第三移动杆远离移动块的一端铰接有第二连接柱，所述第二连接柱的上表面与椅面的下表面固定连接。

优选的，所述驱动机构包括电机、第一移动杆和第二移动杆，所述电机的上表面与连接板固定连接，所述电机的驱动轴与第一移动杆固定连接，所述第一移动杆的底部滑动连接有螺纹块，所述螺纹块的底部与第二移动杆铰接，所述第二移动杆远离电机的一端与移动块靠近电机的一端铰接。

优选的，所述第一移动杆靠近电机的一端固定连接有连接块，所述连接块的内壁转动连接有螺纹杆，所述螺纹杆靠近电机的一端固定连接有环形把手，所述螺纹杆的外表面与螺纹块螺纹连接。

优选的，所述凹形块的内壁前后侧均开设有滚珠槽，所述凹形块通过滚珠槽设有滚珠，所述移动块的前后侧均开设有凹槽，所述滚珠沿凹槽的内壁滚动。

优选的，所述椅面的正面固定安装有提示杆。

优选的，所述提示杆与第二连接柱和椅面的连接点连线的延长线过椅面的转动中心。

与现有技术相比，本实用新型的有益效果如下：

一、本实用新型通过设置的凹形块、第一连接柱、移动块、第三移动杆、第二连接柱和椅面，通过以上结构的相互配合，实现了椅面的摆动达到了锻炼腰椎的效果。

二、本实用新型通过设置的第一移动杆、螺纹块、第二移动杆、移动块、连接块、螺纹杆、环形把手，通过控制了螺纹块在第一移动杆的位置，进而调控了第二移动杆与螺纹块铰接点的移动距离，进而控制了移动块往复移动的距离，进而控制了椅面的摆动幅度，从而根据操作者的腰部情况进行不同幅度扭动，从而达到更好的锻炼效果。

三、本实用新型通过设置的滚珠、凹槽、通过滚珠使凹形块和移动块不发生接触，并通过滚珠在凹槽的滚动减少了凹形块和移动块之间的摩擦阻力。

四、本实用新型通过设置的提示杆，通过表示了椅面摆动的摆动中心，使操作者能更好的进行锻炼。

附图说明

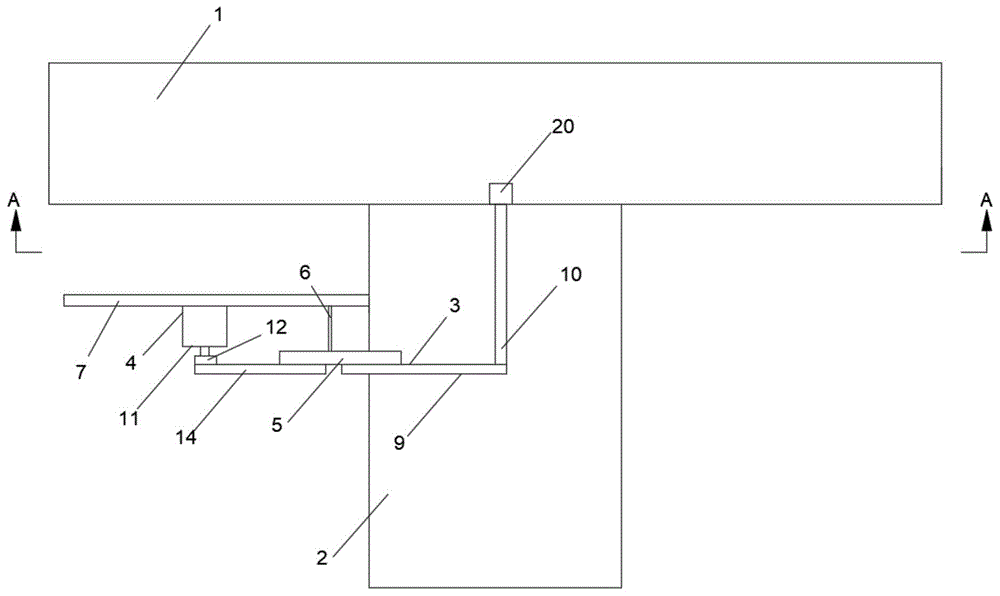

图1为本实用新型结构的正视图；

图2为本实用新型图1中a-a处的剖视图；

图3为本实用新型结构的仰视图；

图4为本实用新型局部结构的仰视图；

图5为本实用新型局部结构的左视图；

图6为本实用新型局部结构的左视图；

图7为本实用新型结构椅面和承重柱的正视剖视图。

图中：1-椅面、2-承重柱、3-摆动机构、4-驱动机构、5-凹形块、6-第一连接柱、7-连接板、8-移动块、9-第三移动杆、10-第二连接柱、11-电机、12-第一移动杆、13-螺纹块、14-第二移动杆、15-连接块、16-螺纹杆、17-环形把手、18-滚珠、19-凹槽、20-提示杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至图7，本实用新型提供一种技术方案：一种腰椎手术术后康复锻炼装置椅面1，本实施例中为保障病人使用本装置的安全性，应当在椅面1上配备有一些安全措施，这些安全措施可以是但不限于绑带、护栏等,椅面1的下表面转动连接有承重柱2，承重柱2的正面固定连接有摆动机构3和驱动机构4。

摆动机构3包括凹形块5，凹形块5的上表面固定连接有第一连接柱6，第一连接柱6的上表面固定连接有连接板7，连接板7的右侧和承重柱2左侧固定连接，凹形块5内壁滑动连接有移动块8，移动块8由驱动机构4进行驱动，移动块8的右端铰接有第三移动杆9，第三移动杆9远离移动块8的一端铰接有第二连接柱10，第二连接柱10的上表面与椅面1的下表面固定连接，通过移动块8在凹形块5的内壁的周期性限位移动过程，因为移动块8与第三移动杆9的铰接关系、第三移动杆9和第二连接柱10的铰接关系和第二连接柱10与椅面1的固定连接关系，使得椅面1进行摆动，因为控制了螺纹块13在第一移动杆12的位置，进而调控了第二移动杆14与螺纹块13铰接点的移动距离，进而控制了移动块8往复移动的距离，进而控制了椅面1的摆动幅度。

进一步地，驱动机构4包括电机11、第一移动杆12和第二移动杆14，电机11的上表面与连接板7固定连接，电机11的驱动轴与第一移动杆12固定连接，第一移动杆12的底部滑动连接有螺纹块13，螺纹块13的底部与第二移动杆14铰接，第二移动杆14远离电机11的一端与移动块8靠近电机11的一端铰接，通过电机11的驱动轴带动第一移动杆13进行转动，因为螺纹块13与第二移动杆14的铰接关系，又因为第二移动杆14与移动块8的铰接关系，所以第一移动杆12的转动过程带动移动块8沿凹形块5的内壁做周期性的限位运动。

进一步地，第一移动杆12靠近电机11的一端固定连接有连接块15，连接块15的内壁转动连接有螺纹杆16，螺纹杆16靠近电机11的一端固定连接有环形把手17，螺纹杆16的外表面与螺纹块13螺纹连接，通过转动环形把手17，因为环形把手17与螺纹杆16的固定连接，使螺纹杆16转动，因为螺纹杆16与螺纹块13的螺纹连接关系，使得螺纹块13沿螺纹杆16的方向前后移动。

进一步地，凹形块5的内壁前后侧均开设有滚珠槽，凹形块5通过滚珠槽设有滚珠18，移动块8的前后侧均开设有凹槽19，滚珠18沿凹槽19的内壁滚动，通过滚珠18使凹形块5和移动块8不发生接触，并通过滚珠18在凹槽19的滚动减少了凹形块5和移动块8之间的摩擦阻力。

进一步地，椅面1的正面固定安装有提示杆20，提示杆20与第二连接柱10和椅面1的连接点连线的延长线过椅面1的转动中心，通过设置提示杆20，提示杆20与第二连接柱10和椅面1的连接点连线的延长线就表示了椅面1摆动的摆动中心线，使操作者能够根据提示杆20找到椅面1的摆动中心，更方便的进行锻炼。

工作原理：该腰椎手术术后康复锻炼装置在使用时，操作者先握住环形把手17，转动环形把手17，通过环形把手17与螺纹杆16的固定连接，使螺纹杆16转动，因为螺纹杆16与螺纹块13的螺纹连接关系，使得螺纹块13沿螺纹杆16的方向前后移动，操作者坐在椅面1上，使提示杆20位于两腿之间，让双脚不离开地面和左右移动，然后启动电机11，由电机11的驱动轴带动第一移动杆1进行转动，因为螺纹块13与第二移动杆14的铰接关系，又因为第二移动杆14与移动块8的铰接关系，所以第一移动杆12的转动过程带动移动块8沿凹形块5的内壁做周期性的限位运动，又因为移动块8与第三移动杆9的铰接关系、第三移动杆9和第二连接柱10的铰接关系和第二连接柱10与椅面1的固定连接关系，使得椅面1进行摆动，因为控制了螺纹块13在第一移动杆12的位置，进而调控了第二移动杆14与螺纹块13铰接点的移动距离，进而控制了移动块8往复移动的距离，进而控制了椅面1的摆动幅度，从而根据操作者的腰部情况进行不同幅度扭动，从而达到更好的锻炼效果。
