一种康复护理用手指屈伸活动装置的制作方法

本实用新型涉及康复用具技术领域，具体而言，涉及一种康复护理用手指屈伸活动装置。

背景技术：

手指神经受伤后需经过专业的治疗，同时采用康复护理用具帮助手指进行弯曲，防止患者的手指随意弯曲造成神经再次损伤的情况发生。目前，常见的手指屈伸活动装置绑在手指上不牢固，容易滑脱，并且难以根据患者手指康复情况调节弯曲度的大小，助康复效果较差。

技术实现要素：

鉴于现有技术的不足，本实用新型的目的在于提供一种康复护理用手指屈伸活动装置，具备可以适应不同粗细的手指、绑在手指上较为牢固以及可以根据康复情况调节弯曲度大小的优点。

为实现上述技术目的，本实用新型提供如下技术方案：一种康复护理用手指屈伸活动装置，包括三个固定机构，三个所述固定机构的正面依次固定连接有第一长条板、第二长条板和第三长条板，所述第一长条板、第二长条板和第三长条板从左往右依次分布，所述第一长条板的右端通过第一螺钉与第二长条板转动连接，所述第一螺钉与第一长条板固定连接，所述第二长条板的右端固定连接有连接板，所述第三长条板的左端固定连接有圆盘，所述连接板通过第二螺钉与圆盘转动连接，所述第二螺钉与第二长条板固定连接，所述圆盘的正面开设有调节槽，所述第二长条板的正面开设有安装孔，所述安装孔的内部螺纹连接有螺丝。

作为本实用新型的一种优选技术方案，每个所述固定机构均包括两个弧形塑料透气网板，两个所述弧形塑料透气网板的相对侧通过松紧带相连接，其中一个所述弧形塑料透气网板的表面固定连接有布条，所述布条的内侧均固定连接有子魔术贴，另一所述弧形塑料透气网板的表面固定连接有母魔术贴。

作为本实用新型的一种优选技术方案，每个所述固定机构上的布条和子魔术贴数量均为两个。

作为本实用新型的一种优选技术方案，所述第一长条板、第二长条板和第三长条板的表面均固定连接有一组加强板，三个所述加强板分别对应固定连接在三个固定机构的正面。

作为本实用新型的一种优选技术方案，所述调节槽以第二螺钉为圆心呈四分之一弧形状。

作为本实用新型的一种优选技术方案，所述调节槽和安装孔为两组，每组所述调节槽和每组安装孔的位置对应，每组所述安装孔的数量为四个。

与现有技术相比，本实用新型提供了一种康复护理用手指屈伸活动装置，具备以下有益效果：

该康复护理用手指屈伸活动装置，通过设置固定机构、第一长条板、连接板、圆盘和调节槽，如图3所示，将手指沿着垂直屏幕的方向穿过去，并依次将三个固定机构绑在同一个手指上，第一螺钉和第二螺钉位置处与手指的两个指关节位置对应，通过松紧带使得弧形塑料透气网板可以贴在手指上，之后将布条内侧的子魔术贴粘在母魔术贴上，从而将固定机构紧紧绑在手指上，固定机构便不容易在手指上造成滑脱，同时采用该种绑紧方式可以对不同粗细的手指进行使用，绑紧之后，第一螺钉充当其中一个指关节，第二螺钉充当另一个指关节，刚受伤的手指不可进行弯曲，通过将第一螺钉和第二螺钉拧紧即可限制住指关节的弯曲，康复一段时间之后，将第一螺钉拧松，再将第二螺钉拧松，第一长条板便相对第二长条板转动，第二长条板相对第三长条板转动，此时通过使螺丝安装在不同安装孔的位置对第二螺钉位置处弯曲的角度进行调节，随着手指不断康复对手指的弯曲度从小到大进行调节，可以根据手指康复情况限制手指的弯曲度，使得指关节不会随意在受伤之后任意弯曲，从受伤之后到完全康复状态，使指关节弯曲度从小到大依次增加，从而更加有助于患者手指的康复，达到了可以适应不同粗细的手指、绑在手指上较为牢固以及可以根据康复情况调节弯曲度大小的效果，解决了目前常见的康复护理用手指屈伸活动装置绑在手指上不牢固，容易滑脱，并且难以根据患者手指康复情况调节弯曲度的大小，助康复效果较差的问题。

附图说明

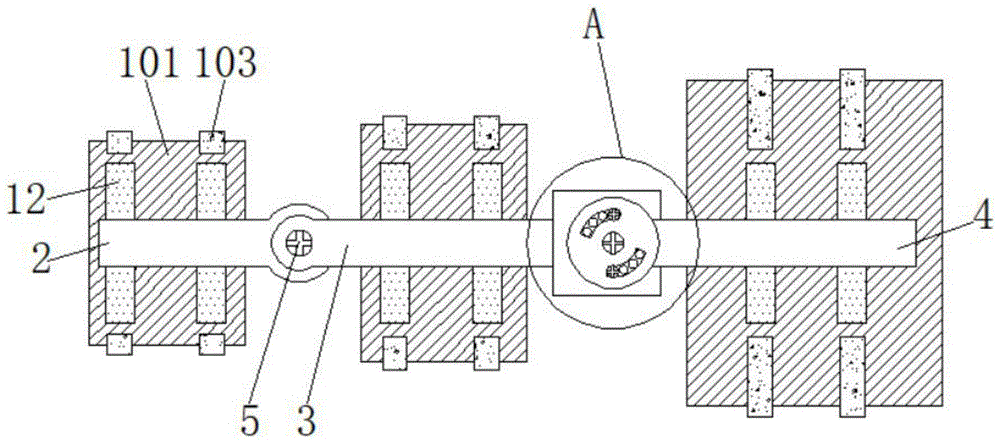

图1为本实用新型的结构示意图；

图2为本实用新型的图1中a处结构放大图；

图3为本实用新型的图1中第一长条板位置处右剖图；

图4为本实用新型的第二螺钉位置处右剖图。

图中：1、固定机构；101、弧形塑料透气网板；102、松紧带；103、布条；104、子魔术贴；105、母魔术贴；2、第一长条板；3、第二长条板；4、第三长条板；5、第一螺钉；6、连接板；7、圆盘；8、第二螺钉；9、调节槽；10、安装孔；11、螺丝；12、加强板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，一种康复护理用手指屈伸活动装置，包括三个固定机构1，三个所述固定机构1的正面依次固定连接有第一长条板2、第二长条板3和第三长条板4，所述第一长条板2、第二长条板3和第三长条板4从左往右依次分布，所述第一长条板2的右端通过第一螺钉5与第二长条板3转动连接，所述第一螺钉5与第一长条板2固定连接，第一螺钉5螺进第一长条板2上，通过螺纹方式进行固定，所述第二长条板3的右端固定连接有连接板6，所述第三长条板4的左端固定连接有圆盘7，所述连接板6通过第二螺钉8与圆盘7转动连接，所述第二螺钉8与第二长条板3固定连接，第二螺钉8螺进第二长条板3上，与第二长条板3通过螺纹连接方式进行固定，所述圆盘7的正面开设有调节槽9，调节槽9呈四分之一圆弧状，所述第二长条板3的正面开设有安装孔10，安装孔10为螺纹孔，所述安装孔10的内部螺纹连接有螺丝11。

具体的，每个所述固定机构1均包括两个弧形塑料透气网板101，两个所述弧形塑料透气网板101的相对侧通过松紧带102相连接，其中一个所述弧形塑料透气网板101的表面固定连接有布条103，所述布条103的内侧均固定连接有子魔术贴104，另一所述弧形塑料透气网板101的表面固定连接有母魔术贴105。

本实施方案中，通过子魔术贴104粘在母魔术贴105上进而使同一个固定机构1上的两个弧形塑料透气网板101将手指夹紧，通过松紧带102使得弧形塑料透气网板101可以贴在手指上，之后将布条103内侧的子魔术贴104粘在母魔术贴105上，从而将固定机构1紧紧绑在手指上，固定机构1便不容易在手指上造成滑脱，同时采用该种绑紧方式可以对不同粗细的手指进行使用。

具体的，每个所述固定机构1上的布条103和子魔术贴104数量均为两个。

本实施方案中，同一个固定机构1上设有两个子魔术贴104，使得固定更加牢固。

具体的，所述第一长条板2、第二长条板3和第三长条板4的表面均固定连接有一组加强板12，三个所述加强板12分别对应固定连接在三个固定机构1的正面。

本实施方案中，加强板12增加第一长条板2、第二长条板3和第三长条板4与弧形塑料透气网板101的连接强度。

具体的，所述调节槽9以第二螺钉8为圆心呈四分之一弧形状。

本实施方案中，连接板6与圆盘7相对转动时，螺丝11不会将调节槽9的两个弧形壁抵住。

具体的，所述调节槽9和安装孔10为两组，每组所述调节槽9和每组安装孔10的位置对应，每组所述安装孔10的数量为四个。

本实施方案中，通过使螺丝11安装在不同安装孔10的位置对第二螺钉8位置处弯曲的角度进行调节，随着手指不断康复对手指的弯曲度从小到大进行调节，可以根据手指康复情况限制手指的弯曲度，使得指关节不会随意在受伤之后任意弯曲，从受伤之后到完全康复状态，使指关节弯曲度从小到大依次增加，从而更加有助于患者手指的康复。

本实用新型的工作原理及使用流程：在使用时，如图3所示，将手指沿着垂直屏幕的方向穿过去，并依次将三个固定机构1绑在同一个手指上，第一螺钉5和第二螺钉8位置处与手指的两个指关节位置对应，通过松紧带102使得弧形塑料透气网板101可以贴在手指上，之后将布条103内侧的子魔术贴104粘在母魔术贴105上，从而将固定机构1紧紧绑在手指上，固定机构1便不容易在手指上造成滑脱，同时采用该种绑紧方式可以对不同粗细的手指进行使用，绑紧之后，第一螺钉5充当其中一个指关节，第二螺钉8充当另一个指关节，刚受伤的手指不可进行弯曲，通过将第一螺钉5和第二螺钉8拧紧即可限制住指关节的弯曲，康复一段时间之后，将第一螺钉5拧松，再将第二螺钉8拧松，第一长条板2便相对第二长条板3转动，第二长条板3相对第三长条板4转动，此时通过使螺丝11安装在不同安装孔10的位置对第二螺钉8位置处弯曲的角度进行调节，随着手指不断康复对手指的弯曲度从小到大进行调节，可以根据手指康复情况限制手指的弯曲度，使得指关节不会随意在受伤之后任意弯曲，从受伤之后到完全康复状态，使指关节弯曲度从小到大依次增加，从而更加有助于患者手指的康复，从而实现可以适应不同粗细的手指、绑在手指上较为牢固以及可以根据康复情况调节弯曲度大小的效果。
