可伸缩的牙齿冲洗器的制作方法

1.本发明涉及一种口腔清洁用工具，特别是用于清洁牙齿、齿间及口腔的可伸缩的牙齿冲洗器。


背景技术：

2.由于年龄增长、病理性等原因，很容易造成牙龈萎缩、牙齿间隙扩大，极易造成食物的残留，如果不能及时清洁，一方面会产生口腔异味，另一方面容易导致各种牙病、口腔疾病，特别是牙周炎的发生。
3.针对这种情况，目前市场上研制了各种牙线、牙间刷、水牙线等产品，供使用者选择。尤其是水牙线产品，利用一定压力下喷射出的高速水柱的冲击力实现对牙齿和口腔的清洁，由于其使用方便、清洁效果好，是目前市场上应用非常广泛的口腔清洁产品。
4.随着人们对口腔清洁的日益重视，随身携带口腔冲洗器产品已经逐渐成为一种日常清洁习惯。为缩小产品体积，抽拉式可伸缩口腔冲洗器产品是目前常用的收纳方式。目前通常是在控制手柄的机身上设置滑轨，控制手柄沿滑轨来回滑动后可将机身收纳入水箱或从水箱拉出。这种设计因滑轨是直接设计在机身上，机身和水箱一般采取不分离的设计，在水箱的侧面或底面设置进水口。一旦注水机构的封盖意外打开，就会污染水箱。
5.因此，需要对现有的口腔冲洗器的注水方式进行改进，以更好地保护冲洗器的水箱不被污染，保证水箱的清洁。


技术实现要素：

6.本发明之可伸缩的牙齿冲洗器在控制手柄上设置配件收纳箱，在配件收纳箱中设置可升降的注水机构，当需要注水时，注水机构升起，注水完毕后，将注水机构降下，密封机构将注水机构进行密封，封闭注水机构，然后盖上配件收纳箱的封盖，可以保证水箱和外部完全隔离，避免水箱被污染，保证水箱的清洁、卫生。
7.本发明之可伸缩的牙齿冲洗器，其特征在于：所述可伸缩的牙齿冲洗器100含喷头1、喷枪2、控制手柄3、容器4、水管5及伸缩机构304；
8.a、所述喷头1设在所述喷枪2的前端；所述控制手柄3能控制所述喷枪2中流体的喷射；
9.b、所述容器4通过所述可伸缩机构304可运动地连接在所述控制手柄3上，所述容器4内的流体通过所述水管5与喷枪2相连接；
10.c、所述控制手柄3的壳体31上设有注水机构32，所述注水机构32和所述容器4相连。
11.所述注水机构32设置在所述控制手柄3的壳体上，可以保证所述容器4不与外部直接连通，从而避免所述容器4的容纳腔被污染，保证所述容器4内的清洁和卫生。
12.所述注水机构32可拆卸地安装是所述手柄3上。所述注水机构32可拆卸的安装方式，使得在需要进行清洗时，可以将所述注水机构32整个拆下，清洗更加方便。
13.所述注水机构32是升降式注水机构32-1。当需要注水时，所述升降式注水机构32-1升起，所述升降式注水机构32-1的注水口32-13暴露，所述注水机构32开启，冲洗液方便地从所述注水口32-13中注入所述容器4内。注水完毕后，降下所述升降式注水机构32-1，所述注水口32-13隐藏，可以封闭所述升降式注水机构32-1，便于收纳和携带。
14.进一步，所述升降式注水机构32-1上设有密封机构32-11。所述密封机构32-11可以将所述升降式注水机构32-1完全密封，保证与外界的良好隔绝，防止所述容器4内部内污染。所述密封机构32-11可以是密封圈，密封盖等各种密封设计，申请人在此不一一举例说明，但都不脱离本技术的保护范围。
15.所述升降式注水机构32-1上设有排气孔32-12。所述排气孔32-12可以保证使用过程中的内外压力平衡，使得使用过程中，所述容器4内的流体被顺利地从所述喷枪2中喷出。
16.所述控制手柄3上设有配件收纳腔33，所述配件收纳腔33能容纳所述喷枪2。所述配件收纳腔33内设有喷枪收纳槽33-2，所述喷枪2可以固定在所述喷枪收纳槽33-2内。
17.所述配件收纳腔33含封盖33-1，所述注水机构32设置在所述配件收纳腔33内，所述封盖33-1可以保护所述配件收纳腔33内容纳的所述喷枪2和所述注水机构32不被污染。
18.通常，所述注水机构32设置在所述配件容纳箱33内，被设置在所述壳体31的连接座31-1上，关闭所述封盖33-1，所述封盖33-1起封闭、保护作用，可以更有效地将所述注水机构32和外部隔离，保证所述注水机构32的清洁、卫生。
19.所述伸缩机构304含定位机构304-1。所述容器4含底座41和侧壁42，所述控制手柄3能沿所述容器4的侧壁42运动，构成所述伸缩机构304。通常，在所述侧壁42的内侧上部设有所述定位机构304-1，所述定位机构304-1使得所述侧壁42和所述壳体31的连接座31-1之间形成定位配合。当所述连接座31-1移动至所述定位机构304-1时，所述定位机构304-1将所述控制手柄3锁死、固定，使得所述控制手柄3不会在使用过程中发生移动。
20.所述定位机构304-1是过盈配合定位机构、和/或螺纹定位机构、和/或凹凸卡配合定位机构。申请人在此只列举了上述几种定位机构的模式，实际应用中，本领域的技术人员可以根据需要设计出不同结构的定位方式，申请人在此不一一举例说明，但都不脱离本技术的保护范围。
21.所述容器4含底座41和侧壁42，所述底座41可拆卸地安装在所述侧壁42的底部。所述底座41与所述侧壁42之间是可拆卸地连接方式进行连接，因此，将所述底座41从所述侧壁42上拆下时，能将所述控制手柄3从所述侧壁42中取出，实现所述控制手柄3与所述容器4的拆分，对所述控制手柄3和所述容器4分别进行清洗，从而很好地克服了现有可伸缩的冲牙器产品拆卸不方便从而清洗困难的问题。
22.所述底座41上设有定位销41-1，所述水管5可拆卸地安装固定在所述定位销41-1上。
23.所述定位销41-1上设有进水通道41-11，所述水管5安装在所述定位销41-1上时，所述容器4内的流体能经所述进水通道41-11进入所述水管5内。可拆卸的安装方式，使得所述水管5能在所述底座41与所述侧壁42拆分后也从所述定位销41-11上拆分，从而对所述水管5进行清洗。
24.本发明之可伸缩的牙齿冲洗器由于将所述注水机构32、所述底座41均设计成可拆卸的安装方式，实际使用时，当需要清洁时，能将所述控制手柄3、所述注水机构32、所述容
器4全部进行拆分后再进行清洗，实现全机水洗，很好地解决了现有可伸缩的冲牙器产品拆卸不方便从而清洗困难的问题。
25.所述可伸缩的牙齿冲洗器100还含水压调节机构6。所述水压调节机构6能调节所述喷枪2中流体压力的大小。
26.所述水压调节机构6是环形水压调节装置601，所述环形水压调节装置601含压力调节装置61、指示装置62和环形水压显示装置63；所述环形水压显示装置63能显示流体压力的大小。
27.通过所述压力调节装置61可以调节喷枪2喷出的流体压力的大小，同时所述指示装置62，可以通过灯光、数值等方式，将流体压力的大小显示在所述环形水压显示装置63上。所述指示装置62可以是指示灯、档位数字、流体压力数值等各种方式。所述环形水压显示装置63可以是环形透光窗口、环形光带、环形数字带等各种形式，通过点亮的透光窗口数量、环形光带的点亮程度或环形数字带上显示的数字来直观地显示流体压力的大小。
28.由于所述环形水压显示装置63可设置成中空环形带状，所述压力调节装置61可以设置在所述环形水压显示装置63形成的环形区域的中部，构成一个整体，当调节所述压力调节装置61时，设置在所述压力调节装置61周边的所述环形水压显示装置63可以非常直观的显示处流体压力的大小，观察非常方便。
29.所述环形水压调节装置601是无级环形水压调节装置或分级环形水压调节装置6-1。无级环形水压调节装置可以对所述喷枪2喷出的水压进行连续调节，可以满足所有水压要求。所述分级环形水压调节装置6-1可以按照设定的标准对水压进行分档调节，使用过程操作更加简单。
30.压力调节装置61含控制芯片61-1和档位按钮61-2，所述指示装置62是指示灯62-1，所述环形水压显示装置63含环形透光窗口63-1和遮光隔板63-2；所述档位按钮61-2设置在所述环形透光窗口63-1构成的环形圈的中部；按压所述档位按钮61-1，所述指示灯62-1依次点亮，依次从所述透光窗口63-1透出，显示流体压力的大小。
31.所述指示灯62-1和所述环形透光窗口63-1根据所述档位按钮61-2对应的档位数量进行设置，依次将每个所述指示灯62-1设置对应的所述环形透光窗口63-1下方。
32.所述控制手柄3的壳体31上可以单独设置出水控制开关36，按下所述出水控制开关36，所述喷枪2喷水，松开所述出水控制开关36，所述喷枪2不再出水。
33.在当使用时，长按所述档位按钮61-2，可以开启所述含环形水压调节装置的牙齿冲洗器100，然后按压1次所述档位按钮61-2，1个所述指示灯62-1点亮，从对应的所述环形透光窗口63-1透出，由于设计有所述遮光隔板63-2，不会对相邻的所述环形透光窗口63-1造成影响。依次按压所述档位按钮61-2，流体压力依次增大，所述指示灯62-1也依次点亮，当所有所述指示灯62-1都点亮后，再按压所述档位按钮61-2，流体压力恢复到设定的起始流体压力，所述指示灯62-1随之只剩余1盏仍被点亮，重新开始流体压力调节循环。
34.选择好相应的流体压力后，按下所述出水控制开关36，所述喷枪2即可按选择好的流体压力喷出流体对口腔进行清洁，松开所述出水控制开关36，所述喷枪2即停止喷出流体，使用过程非常方便。
35.只有再次长按所述档位按钮61-2时，所述含环形水压调节装置的牙齿冲洗器100被关闭。
36.由于所述出水控制开关36和所述水压调节装置6需要同时接通，所述喷枪2才能工作，因此，可以有效避免误触，更好地防止对使用者，尤其是眼睛等部位造成意外伤害。
37.申请人在此只具体举例说明了上述档位按钮、指示灯和透光窗口配合这一种环形压力调节装置，实际应用中，本领域的技术人员还可以根据需要，利用旋转无极调速装置、触摸式控制开关，结合光线强弱、数字显示等其它各种方式的组合来实现本技术中环形压力调节的目的，申请人在此不一一举例说明，但都不脱离本技术的保护范围。
38.所述压力调节装置61调节的信号是电压、或电流、或功率、或频率、或波形。请人在此只列举了上述信号，但本领域的技术人员可根据需要对其它的信号进行调节，以实现对流体压力大小的调节，都并不脱离本技术的保护范围。
39.所述可伸缩的牙齿冲洗器100含吸水装置7；所述吸水装置7能将所述容器4内的流体经所述水管5吸入所述喷枪2后从所述喷头1中喷出。
40.所述吸水装置7是电动吸水装置71；所述可伸缩的牙齿冲洗器100含电源系统8和电路系统9；所述电动吸水装置71含进水管71-1、马达71-2和出水管71-3；所述吸水装置7通过所述电路系统9和所述电源系统8连接，在所述电源系统8的作用下，所述马达71-2工作，所述容器4内的液体经水管5被吸入所述电动吸水装置71后从所述出水管71-3喷出，喷出的流体经所述水管5后从所述喷枪2中喷出。
41.所述压力调节装置61、所述指示装置62和所述控制开关3也通过所述电路系统9和所述电源系统8连接在一起。所述电路9上设有电源指示灯91，所电源指示灯91能通过颜色变化显示所述电源系统8的电量情况。
42.所述压力调节装置61可控制所述马达71-2的转速，调节所述压力调节装置61的输出信号即可调节所述马达71-2的转速，进而调节所述喷头1中喷出的流体的压力的大小。
43.申请人在此只列举了电动吸水这一种喷枪工作方式，实际应用中，本领域的技术人员可以根据需要设计出不同的喷枪工作方式，申请人在此不一一举例说明，但都不脱离本技术的保护范围。
44.所述控制手柄3上还设有排气装置34。因所述可伸缩的牙齿冲洗器100的使用环境为潮湿的带水使用，且所述控制手柄3经常需要收纳在所述容器4内，因此，所述所述控制手柄3内容易有水或水蒸气进入或残留，通过所述排气装置34能利用吹风机等设备对所述控制手柄3内残留的水分进行加热或吹干，更利于所述可伸缩的牙齿冲洗器100的长期安全使用。
45.所述排气装置34是通气孔34-1。所述通气孔34-1设置在所述控制手柄3的壳体31上，所述壳体31上设有充电孔35-1和充电端盖35-2，所述充电端盖35-2上设有连接销35-21，正常情况下，所述充电端盖35-2通过所述连接销35-21安装在所述通气孔34-1内连接在所述壳体31上，盖上所述充电端盖35-2后，封闭所述充电孔35-1，所述壳体31密封。当需要对所述壳体31内部进行除潮除湿时，取下所述充电端盖35-2，所述通气孔34-1和所述出水控制开关36等周边的缝隙连通，利用吹风机等向所述壳体31吹风时，即可将所述壳体41内残留的水分加热、吹干，从而达到干燥的目的。
46.所述可伸缩的牙齿冲洗器100还含端盖10。所述端盖10能与所述容器4形成密封连接，对所述可伸缩的牙齿冲洗器100构成保护，外出携带更加方便、卫生。所述端盖10可以通过锁定机构，如锁扣10-1和所述容器4形成牢固的连接，同时为防止所述端盖10旋转，在所
述端盖10的顶部可以设置和所述喷枪2连接端口匹配的定位凸阶10-2。
47.使用时，取下所述端盖10，向上拉所述控制手柄3，所述控制手柄3沿所述容器4的侧壁42内侧运动，当所述控制手柄3的连接座31-1到达所述侧壁42上侧的定位机构304-1时，所述控制手柄3被锁定，打开所述配件收纳腔33的封盖33-1，取出所述喷枪2，安装在所述控制手柄3上，升起所述升降式注水机构32-1，所述升降式注水机构32-1的注水口32-13暴露，可向所述容器4内注水，注水完毕，降下所述升降式注水机构32-1，所述注水口32-13隐藏，所述密封机构32-11对所述升降式注水机构32-1密封，盖上所述封盖33-1，即可开始进行冲洗操作。冲洗结束后，取下所述喷枪2，放入所述配件收纳腔33的喷枪收纳槽33-2内，封闭所述升降式注水机构32-1，盖上所述封盖33-1。向下按压所述控制手柄3，在外力作用下，所述定位机构304-1的定位作用被解除，所述控制手柄3沿所述容器4的侧壁42向下运动，所述控制手柄3被收纳至所述容器4内，盖上所述端盖10即可进行外出携带。
48.需要清洗时，拆下所述底座41，将所述控制手柄3从所述容器4内取出，然后打开所述封盖33-1，将所述注水机构32取出，同时将所述水管5从所述定位销41-11上取下，即可对各个部位进行清洗，清洁过程非常方便。
49.本发明之可伸缩的牙齿冲洗器含喷头1、喷枪2、控制手柄3、容器4、水管5及伸缩机构304。所述控制手柄3能控制所述喷枪2中流体的喷射；所述容器4内的流体通过所述水管5与喷枪2相连接。所述控制手柄3上设有配件收纳腔33，所述配件收纳腔33内设有所述升降式注水机构32-1。注水时，升起所述升降式注水机构32-1进行注水，使用完毕后，降下所述升降式注水机构32-1，在所述密封机构32-11的密封作用下，所述升降式注水机构32-1封闭，加上所述封盖33-1的封闭、保护作用，可以有效地将所述注水机构32和外部隔离，保证所述注水机构32的清洁、卫生。而且由于所述注水机构32设置在所述控制手柄3上，可以保证所述容器4的流体收纳腔和外部完全隔离，更加清洁、卫生。可拆卸的设计方式，使得本发明之可伸缩的牙齿冲洗器可以将各个部位拆分后分别进行清洗，清洁过程非常方便，更加卫生。
附图说明
50.图1是本发明之可伸缩的牙齿冲洗器的立体结构示意图。
51.图1-1是图1的后视立体图。

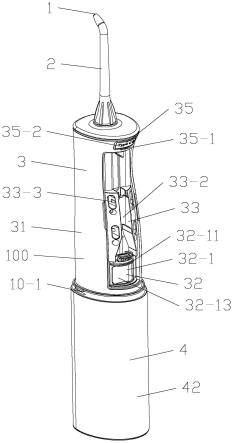

52.图1-2是图1-1的封盖打开时的立体结构示意图。
53.图1-3是图1-2的注水机构升起时的立体结构示意图。
54.图2是图1的主视图。
55.图2-1是图2的a-a剖视图。
56.图2-2是图2-1的b处放大图。
57.图2-3是图2-1的c处放大图。
58.图2-4是图2-1的d处放大图。
59.图3是图1-3的主视图。
60.图3-1是图3的e-e剖视图。
61.图3-2是图3-1的f处放大图。
62.图3-3是图3的局部剖开图。
63.图3-4是图1的爆炸图。
64.图4是升降式注水机构的立体示意图。
65.图5是环形水压调节装置的结构示意图。
66.图6是收缩后的本发明之可伸缩的牙齿冲洗器的立体结构示意图。
67.图6-1是图6的g-g剖视图。
68.图6-2是端盖含定位凸阶的结构示意图。
69.图7是全机可拆洗的本发明之可伸缩的牙齿冲洗器注水机构关闭状态的立体图。
70.图7-1是图7的注水机构处于注水状态时的立体图。
71.图7-2是图7中注水机构拆卸时的状态图。
72.图8是全机可拆洗的本发明之可伸缩的牙齿冲洗器的局部剖视图。
73.图8-1是图8的h处放大图。
74.图8-2是图8的底座的立体图。
75.图9是图7的爆炸图。
76.上述图中：
77.100为本发明之可伸缩的牙齿冲洗器。
78.1为喷头，2为喷枪，3为控制手柄，4为容器，5为水管，6为水压调节装置，7为吸水装置，8为电源系统，9为电路系统，10为端盖。
79.304为伸缩机构，601为环形水压调节装置，304-1为定位机构，304-11为定位块，304-12为定位槽。
80.6-1为分级环形水压调节装置。
81.21为喷枪拆卸开关。
82.31为壳体，32为注水机构，32为连接机构，33为配件收纳腔，34为排气装置，35为充电机构，36为出水控制开关，31-1为连接座，31-2为上限位块，31-3为下限位块，32-1为升降式注水机构，33-1为封盖，33-2为喷枪收纳槽，33-3为卡扣，34-1为通气孔，35-1为充电孔，35-2为充电端盖，32-11为密封机构，32-12为排气孔，32-13为注水口，32-14为限位槽，32-15为限位凸起，35-21为连接销。
83.41为底座，42为侧壁；41-1为定位销，41-2为卡块，42-1为卡槽，42-2为密封圈；41-11为进水通道。
84.61为压力调节装置，62为指示装置，63为环形水压显示装置，61-1为控制芯片，61-2为档位按钮，62-1为指示灯，63-1为环形透光窗口，63-2为遮光隔板。
85.71为电动吸水装置，71-1为进水管，71-2为马达，71-3为出水管。
86.91为电源指示灯。
87.10-1为锁扣，10-2为定位凸阶。
具体实施方式
88.实施例1：本发明之可伸缩的牙齿冲洗器
89.参考图1至图3-4，本实施例之可伸缩的牙齿冲洗器含喷头1、喷枪2、控制手柄3、容器4、水管5及伸缩机构304。
90.参考图1和图2，所述喷头1设在所述喷枪2的前端；所述控制手柄3能控制所述喷枪
2中流体的喷射。
91.所述喷枪2可拆卸地安装在所述控制手柄3上，按压喷枪拆卸开关21，所述喷枪2可从所述控制手柄3上拆除。
92.参考图1和图6-1，所述容器4通过所述可伸缩机构304可运动地连接在所述控制手柄3上，所述容器4内的流体通过所述水管5与喷枪2相连接。
93.所述控制手柄3的壳体31上设有注水机构32，所述注水机构32和所述容器4相连。
94.参考图1-2、图1-3和图4，本实施例中，所述注水机构32是升降式注水机构32-1，所述升降式注水机构32-1上设有密封机构32-11和排气孔32-12。
95.当需要注水时，所述升降式注水机构32-1升起，所述升降式注水机构32-1的注水口32-13暴露，所述注水机构32开启，参考图1-3、图3和图3-1，冲洗液方便地从所述注水口32-13中注入所述容器4内。注水完毕后，降下所述升降式注水机构32-1，所述注水口32-13隐藏，参考图1-2、图2和图2-1，所述密封机构32-11可以将所述升降式注水机构32-1完全密封，保证与外界的良好隔绝，防止所述容器4内部内污染。所述排气孔32-12可以保证使用过程中的内外压力平衡，使得使用过程中，所述容器4内的流体被顺利地从所述喷枪2中喷出。
96.本实施例中，所述密封机构32-11是密封圈，实际应用中，所述密封机构32-11还可以是密封盖等各种密封设计，申请人在此不一一举例说明，但都不脱离本技术的保护范围。
97.参考图1和图3-4，本实施例中，所述控制手柄3上设有配件收纳腔33，所述配件收纳腔33含封盖33-1，所述配件收纳腔33内设有喷枪收纳槽33-2。所述注水机构32设置在所述配件收纳腔33内所述壳体31的连接座31-1上，所述喷枪2可收纳在所述喷枪收纳槽33-2内，所述封盖33-1可以保护所述配件收纳腔33内容纳的所述喷枪2和所述注水机构32不被污染，保证所述注水机构32的清洁、卫生。所述封盖33-1上设有卡扣，所述配件收纳腔33上设有卡槽33-3，通过凹凸卡配合的方式，所述封盖33-1可以打开和关闭。
98.参考图2-4和图3-2，本实施例中，所述伸缩机构304含定位机构304-1。所述容器4含底座41和侧壁42，所述控制手柄3的连接座31-1能沿所述容器4的侧壁42运动，构成所述伸缩机构304。
99.所述定位机构304-1是凹凸卡配合定位机构，在所述侧壁42的内侧上部设有定位块304-11，在所述连接座31-1上设有定位槽304-12，所述定位块304-11和所述定位槽304-12之间形成定位配合。当所述连接座31-1移动至所述定位机构304-1时，所述定位块304-11镶嵌如所述定位槽3041-12内，所述定位机构304-1将所述控制手柄3锁死、固定，使得所述控制手柄3不会在使用过程中发生移动。
100.实际应用中，所述定位机构304-1还可以是过盈配合定位机构、和/或螺纹定位机构等其它形式的定位机构，或多种定位机构的组合，申请人在此不一一举例说明，但都不脱离本技术的保护范围。
101.参考图1，本实施例中，所述可伸缩的牙齿冲洗器100还含水压调节机构6。所述水压调节机构6能调节所述喷枪2中流体压力的大小。
102.参考图1和图2，所述水压调节机构6是环形水压调节装置601，所述环形水压调节装置601含压力调节装置61、指示装置62和环形水压显示装置63；所述环形水压显示装置63能显示流体压力的大小。
103.通过所述压力调节装置61可以调节喷枪2喷出的流体压力的大小，同时所述指示
装置62，可以通过灯光、数值等方式，将流体压力的大小显示在所述环形水压显示装置63上。所述指示装置62可以是指示灯、档位数字、流体压力数值等各种方式。所述环形水压显示装置63可以是环形透光窗口、环形光带、环形数字带等各种形式，通过点亮的透光窗口数量、环形光带的点亮程度或环形数字带上显示的数字来直观地显示流体压力的大小。
104.由于所述环形水压显示装置63可设置成中空环形带状，所述压力调节装置61可以设置在所述环形水压显示装置63形成的环形区域的中部，构成一个整体，当调节所述压力调节装置61时，设置在所述压力调节装置61周边的所述环形水压显示装置63可以非常直观的显示处流体压力的大小，观察非常方便。
105.所述环形水压调节装置601可以是无级环形水压调节装置或分级环形水压调节装置6-1。无级环形水压调节装置可以对所述喷枪2喷出的水压进行连续调节，可以满足所有水压要求。所述分级环形水压调节装置6-1可以按照设定的标准对水压进行分档调节，使用过程操作更加简单。
106.参考图5，本实施例中，所述环形水压调节装置601是分级环形水压调节装置6-1。所述压力调节装置61含控制芯片61-1和档位按钮61-2，所述指示装置62是指示灯62-1，所述环形水压显示装置63含环形透光窗口63-1和遮光隔板63-2；所述档位按钮61-2设置在所述环形透光窗口63-1构成的环形圈的中部；按压所述档位按钮61-1，所述指示灯62-1依次点亮，依次从所述透光窗口63-1透出，显示流体压力的大小。
107.所述指示灯62-1和所述环形透光窗口63-1根据所述档位按钮61-2对应的档位数量进行设置，依次将每个所述指示灯62-1设置对应的所述环形透光窗口63-1下方。
108.所述控制手柄3的壳体31上可以单独设置出水控制开关36，按下所述出水控制开关36，所述喷枪2喷水，松开所述出水控制开关36，所述喷枪2不再出水。
109.在当使用时，长按所述档位按钮61-2，可以开启所述含环形水压调节装置的牙齿冲洗器100，然后按压1次所述档位按钮61-2，1个所述指示灯62-1点亮，从对应的所述环形透光窗口63-1透出，由于设计有所述遮光隔板63-2，不会对相邻的所述环形透光窗口63-1造成影响。依次按压所述档位按钮61-2，流体压力依次增大，所述指示灯62-1也依次点亮，当所有所述指示灯62-1都点亮后，再按压所述档位按钮61-2，流体压力恢复到设定的起始流体压力，所述指示灯62-1随之只剩余1盏仍被点亮，重新开始流体压力调节循环。
110.选择好相应的流体压力后，按下所述出水控制开关36，所述喷枪2即可按选择好的流体压力喷出流体对口腔进行清洁，松开所述出水控制开关36，所述喷枪2即停止喷出流体，使用过程非常方便。
111.只有再次长按所述档位按钮61-2时，所述含环形水压调节装置的牙齿冲洗器100被关闭。
112.由于所述出水控制开关36和所述水压调节装置6需要同时接通，所述喷枪2才能工作，因此，可以有效避免误触，更好地防止对使用者，尤其是眼睛等部位造成意外伤害。
113.申请人在此只具体举例说明了上述档位按钮、指示灯和透光窗口配合这一种环形压力调节装置，实际应用中，本领域的技术人员还可以根据需要，利用旋转无极调速装置、触摸式控制开关，结合光线强弱、数字显示等其它各种方式的组合来实现本技术中环形压力调节的目的，申请人在此不一一举例说明，但都不脱离本技术的保护范围。
114.所述压力调节装置61调节的信号是电压、或电流、或功率、或频率、或波形。请人在
此只列举了上述信号，但本领域的技术人员可根据需要对其它的信号进行调节，以实现对流体压力大小的调节，都并不脱离本技术的保护范围。
115.参考图2-1、图3-1、图3-3和图3-4，所述可伸缩的牙齿冲洗器100含吸水装置7；所述吸水装置7能将所述容器4内的流体经所述水管5吸入所述喷枪2后从所述喷头1中喷出。
116.所述吸水装置7是电动吸水装置71；所述可伸缩的牙齿冲洗器100含电源系统8和电路系统9；所述电动吸水装置71含进水管71-1、马达71-2和出水管71-3；所述吸水装置7通过所述电路系统9和所述电源系统8连接，在所述电源系统8的作用下，所述马达71-2工作，所述容器4内的液体经水管5被吸入所述电动吸水装置71后从所述出水管71-3喷出，喷出的流体经所述水管5后从所述喷枪2中喷出。
117.参考图1和图2-3，所述压力调节装置61、所述指示装置62和所述控制开关3也通过所述电路系统9和所述电源系统8连接在一起。所述电路9上设有电源指示灯91，所电源指示灯91能通过颜色变化显示所述电源系统8的电量情况。
118.所述压力调节装置61可控制所述马达71-2的转速，调节所述压力调节装置61的输出信号即可调节所述马达71-2的转速，进而调节所述喷头1中喷出的流体的压力的大小。
119.申请人在此只列举了电动吸水这一种喷枪工作方式，实际应用中，本领域的技术人员可以根据需要设计出不同的喷枪工作方式，申请人在此不一一举例说明，但都不脱离本技术的保护范围。
120.参考图3-4，所述水管5的端部设有重力球11，所述重力球11内可设置过滤网对流体进行过滤，使用过程更加卫生。
121.所述控制手柄3上还设有排气装置34。因所述可伸缩的牙齿冲洗器100的使用环境为潮湿的带水使用，且所述控制手柄3经常需要收纳在所述容器4内，因此，所述所述控制手柄3内容易有水或水蒸气进入或残留，通过所述排气装置34能利用吹风机等设备对所述控制手柄3内残留的水分进行加热或吹干，更利于所述可伸缩的牙齿冲洗器100的长期安全使用。
122.参考图2-1和图2-2，所述排气装置34是通气孔34-1。所述通气孔34-1设置在所述控制手柄3的壳体31上，所述壳体31上设有充电孔35-1和充电端盖35-2，所述充电端盖35-2上设有连接销35-21，正常情况下，所述充电端盖35-2通过所述连接销35-21安装在所述通气孔34-1内连接在所述壳体31上，盖上所述充电端盖35-2后，封闭所述充电孔35-1，所述壳体31密封。当需要对所述壳体31内部进行除潮除湿时，取下所述充电端盖35-2，所述通气孔34-1和所述出水控制开关36等周边的缝隙连通，利用吹风机等向所述壳体31吹风时，即可将所述壳体41内残留的水分加热、吹干，从而达到干燥的目的。
123.参考图1、图6和图6-1，所述可伸缩的牙齿冲洗器100还含端盖10。本实施例中，所述容器4外侧和所述端盖10的内侧通过凹凸卡配合的锁扣10-1连接在一起，形成密封连接，对所述可伸缩的牙齿冲洗器100构成保护，外出携带更加方便、卫生。
124.参考图6-2，为防止所述端盖10旋转，在所述端盖10的顶部可以设置和所述喷枪2连接端口匹配的定位凸阶10-2。
125.使用时，取下所述端盖10，向上拉所述控制手柄3，所述控制手柄3沿所述容器4的侧壁42内侧运动，当所述控制手柄3的连接座31-1到达所述侧壁42上侧的定位机构304-1时，所述控制手柄3被锁定，打开所述配件收纳腔33的封盖33-1，取出所述喷枪2，安装在所
述控制手柄3上，升起所述升降式注水机构32-1，所述升降式注水机构32-1的注水口32-13暴露，从所述注水口32-13中向所述容器4内注水，注水完毕，降下所述升降式注水机构32-1，所述注水口32-13隐藏，盖上所述封盖33-1，即可开始进行冲洗操作，冲洗结束后，取下所述喷枪2，放入所述配件收纳腔33内，将所述喷枪2的端部插入所述升降式注水机构32-1内，封闭所述升降式注水机构32-1，盖上所述封盖33-1。向下按压所述控制手柄3，在外力作用下，所述定位机构304-1的定位作用被解除，所述控制手柄3沿所述容器4的侧壁42向下运动，所述控制手柄3被收纳至所述容器4内，盖上所述端盖10即可进行外出携带。
126.本实施例中，所述可伸缩的牙齿冲洗器100由于将设计的所述升降式注水机构32-1设置在所述配件收纳腔33内，注水时，升起所述升降式注水机构32-1进行注水，使用完毕后，降下所述升降式注水机构32-1，在所述密封机构32-11的密封作用下，所述升降式注水机构32-1封闭，加上所述封盖33-1的封闭、保护作用，可以有效地将所述注水机构32和外部隔离，保证所述注水机构32的清洁、卫生。而且由于所述注水机构32设置在所述控制手柄3上，可以保证所述容器4的流体收纳腔和外部完全隔离，更加清洁、卫生。所述伸缩机构304可以将所述控制手柄3收纳至所述容器4内，盖上所述端盖10，可以将所述可伸缩的牙齿冲洗器100完全封闭，外出携带非常卫生、方便。
