一种耳鼻喉用异物取出设备的制作方法

一种耳鼻喉用异物取出设备
1.技术领域
2.本发明涉及耳鼻喉科器械技术领域，具体地说，涉及一种耳鼻喉用异物取出设备。


背景技术：

3.耳鼻喉科疾病的分类主要从耳朵、鼻子、咽喉这几个部位常发生的一些疾病来分，所以在医生在治疗的时候，经常会使用到相对应的小型夹具，从而可以来取出病人耳朵、鼻子或咽喉中意外进入的异物。
4.目前，耳鼻喉科医生在对病人进行治疗的时候，经常会使用到相对应的取出设备，然而现有的取出设备在实际使用的过程中，尽管具备了基本的夹取效果，但是对于一些异物而言，其自身容易卡在一些较为狭窄的人体通道部位处，此时医生操作取出设备时，由于通道该部位极其狭窄，此时该取出设备一旦触碰到异物，同时异物受到取出设备触碰的力量，异物会更加卡紧在人体通道内，或者受到触碰力而更加深入人体通道，这样将会使得医生的治疗作业及其棘手。
5.同时，现有的异物取出设备一般其自身会设有两个夹取结构，通过两个夹取结构的配合，从而来实现对异物的夹持功能，但是这种异物取出设备存在夹持点只有两处，夹持的稳定性以及牢固性存在不足，倘若两个夹取结构所夹持异物的地方发生异物表面碎裂，此时将会导致异物从两个夹取结构之间脱离，进而导致夹取失败。
6.并且，现有的异物取出设备在对异物进行夹持的时候，一般需要医生一直用手指捏住夹持部件，直到异物从人体通道内被安全的取出，而在此过程中长期手指处于捏住的状态，将会导致医生手部出现酸麻，不仅影响了医生的使用舒适性，而且在酸麻的状态下容易导致出现操作失误的情况，因此需要对其进行改进。


技术实现要素：

7.（一）解决的技术问题针对现有技术的不足，本发明的目的在于提供一种耳鼻喉用异物取出设备，具有便于夹紧取出异物、夹持受力点多和防止手部酸麻的优点。
8.（二）技术方案本为实现上述目的，本发明提供如下技术方案，一种耳鼻喉用异物取出设备，包括外壳，所述外壳的左端固定安装有连接块，所述连接块的外表面固定安装有空心架，所述空心架的背面固定连通有连接管，所述连接管的另一端与外壳的外表面固定连通，所述空心架内部的两侧均固定连通有圆套，所述圆套的外表面活动套接有空心杆，所述空心杆的另一端固定连通有空心夹板，所述空心夹板前端的顶部和底部均固定连通有出气口，所述外壳内腔的左侧活动套接有活动套，所述活动套右侧的内部活动套接有内套块，所述内套块的右侧固定连通有矩形杆，所述矩形杆的外表面活动套接有螺纹套杆，所述螺纹套杆外表
面的左侧螺纹套接有活塞块，所述活塞块的外表面与外壳的内表面活动连接。
9.当活塞块在螺纹套杆的外表面向右运动的时候，此时外界的气体可以依次通过出气口、空心夹板、空心杆、圆套、空心架和连接管进入至外壳的内部，从而使得多个出气口具有一个吸力，使得处于人体通道内部的异物可以在狭窄的通道内发生松动，以便后续医生利用四个空心夹板来对其进行夹取。
10.作为优选方案，所述外壳内腔的顶部和底部均固定安装有限位架，所述限位架的外表面与活塞块的内表面活动连接。
11.由于限位架的设计，从而可以对活塞块起到了良好的限位作用，因此当螺纹套杆在旋转的过程中，由于两个限位架的限位作用，将会使得活塞块可以沿着螺纹套杆的外表面发生左右活动。
12.作为优选方案，所述螺纹套杆右端的外表面固定套接有限位套，所述限位套的外表面与限位架的内表面活动连接。
13.由于限位套的设计，从而可以对螺纹套杆起到了限位作用，使得螺纹套杆其自身只能发生旋转，并且无法沿着矩形杆的外表面发生左右位置活动，有效的保障了螺纹套杆在转动过程中的稳定性。
14.作为优选方案，所述矩形杆右端的外表面固定套接有连接盖，所述矩形杆的右端固定安装有圆杆，所述圆杆的另一端贯穿外壳并延伸至外壳的外部且固定安装有拉环。
15.操作人员可以选择转动拉环，此时圆杆将会带动矩形杆和内套块转动，由于矩形杆的外表面呈现为矩形，因此可以带动螺纹套杆发生转动，倘若操作人员推动拉环，将会使得圆杆带动矩形杆、内套块和活动套在外壳的内部向左运动。
16.作为优选方案，所述连接块内腔的左侧固定安装有固定架，所述固定架的背面固定安装有柔性弹簧，所述柔性弹簧的另一端与活动套的左侧固定连接。
17.柔性弹簧的数量为四个，四个所述柔性弹簧彼此之间环绕在活动套的左侧，由于四个柔性弹簧的设计，将会使得活动套整体具有良好的复位性能，并且此时四个柔性弹簧为压缩状态，因此对活动套施加一个弹力，从而有助于后面对异物进行夹紧固定。
18.作为优选方案，所述活动套的左侧铰接有连接架，所述连接架的另一端穿过连接块并延伸至连接块的外部且与空心杆的下表面铰接。
19.当活动套整体向左运动的时候，此时活动套将会推动四个连接架向外扩张旋转，并且使得四个空心杆带动空心夹板张开，当医生松开拉环的时候，此时由于四个柔性弹簧的弹力恢复作用，将会使得活动套整体可以向右运动，最终可以使得四个连接架同时拉动四个空心杆和空心夹板发生旋转，之后便可利用四个空心夹板来对人体通道内部的异物进行夹紧，从而方便医生后续的取出作业。
20.作为优选方案，所述活塞块的内部开设有螺纹孔，所述螺纹孔的螺纹与螺纹套杆外表面的螺纹相适配，所述活塞块的外表面与外壳的内表面均光滑。
21.进而可以满足螺纹套杆转动，此时活塞块在限位结构的作用下以便在外壳的内部发生左右位置活动，同时，由于活塞块的外表面与外壳的内表面均光滑，将会使得活塞块在外壳的内部活动的时候更加顺畅，方便了操作人员的调节使用。
22.作为优选方案，所述空心夹板的数量为四个，四个所述空心夹板的尺寸相同，四个所述空心夹板彼此之间活动连接。
23.由于四个空心夹板的设计，当其一起配合在夹取人体通道内部的异物时，此时将会更加的稳定牢固，并且增加了对异物的夹取受力点，使得异物不会意外从四个空心夹板7当中掉落，有效的避免了现有技术中两个夹板配合，倘若发生两个夹板夹持异物的部位发生异物该部位碎裂，进而导致夹持不够牢固甚至导致异物从两个夹板之间滑落的可能。
24.（三）有益效果与现有技术相比，本发明提供了一种耳鼻喉用异物取出设备，具备以下有益效果：1、本发明通过设置空心夹板、出气口、螺纹套杆和活塞块，当矩形杆带动螺纹套杆在旋转的过程中，此时活塞块将会向右发生运动，使得外界的气体依次通过出气口、空心夹板、空心杆、圆套、空心架和连接管进入至外壳的内部，进而使得多个出气口具有一个吸力，此时卡在人体通道内部的异物受到一个吸力的作用，从而可以往人体通道向外活动，以便可以到达后面比较宽敞的区域，方便后续医生可以利用四个空心夹板来对异物进行夹取，有效的避免了异物卡紧在人体通道或深入人体通道的情况。
25.2、本发明通过设置空心夹板，由于四个空心夹板的设计，当其之间在对异物进行夹紧的时候，此时其夹取效果将会变得更加稳定和牢固，有效的增加了对异物表面的夹取受力点，规避了常规两个夹取结构在对异物夹取时，倘若该异物夹取部位发生碎裂时容易导致异物从两个夹取结构之间脱离的现象，方便了医生对异物的取出作业。
26.3、本发明通过设置空心杆、连接架、活动套和柔性弹簧，当矩形杆推动活动套在外壳的内部向左运动时，此时柔性弹簧将会处于被压缩的状态，并且四个连接架将会带动四个空心杆和空心夹板张开，当医生松快拉环的时候，此时由于四个柔性弹簧的弹力恢复作用，将会使得活动套在外壳的内部向右运动，以便使得四个连接架带动四个空心杆和空心夹板来对异物进行夹取，以便后续的取出作业，无需医生用手指长期按住夹取结构，有效的避免了医生发生手部酸麻的情况，提高了医生治疗作业的安全性以及舒适性。
附图说明

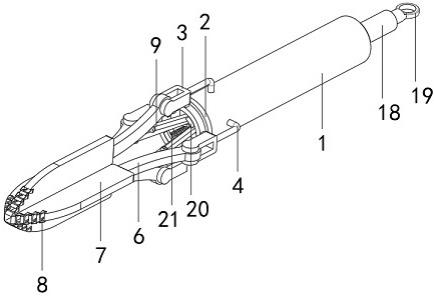

27.图1为本发明结构示意图；图2为本发明空心夹板的正视结构示意图；图3为本发明的剖视结构示意图；图4为本发明侧面的剖视结构示意图；图5为本发明空心架顶部的剖视结构示意图；图6为本发明外壳的内部结构示意图；图7为图2中a处的局部放大结构示意图；图8为图5中b处的局部放大结构示意图。
28.图中：1、外壳；2、连接块；3、空心架；4、连接管；5、圆套；6、空心杆；7、空心夹板；8、出气口；9、连接架；10、活动套；11、内套块；12、矩形杆；13、螺纹套杆；14、活塞块；15、限位架；16、限位套；17、连接盖；18、圆杆；19、拉环；20、固定架；21、柔性弹簧。
具体实施方式
29.下面结合具体实施例和说明书附图对本发明做进一步阐述和说明:请参阅图1-8，本发明：一种耳鼻喉用异物取出设备，包括外壳1，外壳1的左端固定
安装有连接块2，连接块2的外表面固定安装有空心架3，空心架3的背面固定连通有连接管4，连接管4的另一端与外壳1的外表面固定连通，空心架3内部的两侧均固定连通有圆套5，圆套5的外表面活动套接有空心杆6，空心杆6的另一端固定连通有空心夹板7，空心夹板7前端的顶部和底部均固定连通有出气口8，外壳1内腔的左侧活动套接有活动套10，活动套10右侧的内部活动套接有内套块11，内套块11的右侧固定连通有矩形杆12，矩形杆12的外表面活动套接有螺纹套杆13，螺纹套杆13外表面的左侧螺纹套接有活塞块14，活塞块14的外表面与外壳1的内表面活动连接。
30.当活塞块14在螺纹套杆13的外表面向右运动的时候，此时外界的气体可以依次通过出气口8、空心夹板7、空心杆6、圆套5、空心架3和连接管4进入至外壳1的内部，从而使得多个出气口8具有一个吸力，使得处于人体通道内部的异物可以在狭窄的通道内发生松动，以便后续医生利用四个空心夹板7来对其进行夹取。
31.其中，外壳1内腔的顶部和底部均固定安装有限位架15，限位架15的外表面与活塞块14的内表面活动连接。
32.由于限位架15的设计，从而可以对活塞块14起到了良好的限位作用，因此当螺纹套杆13在旋转的过程中，由于两个限位架15的限位作用，将会使得活塞块14可以沿着螺纹套杆13的外表面发生左右活动。
33.其中，螺纹套杆13右端的外表面固定套接有限位套16，限位套16的外表面与限位架15的内表面活动连接。
34.由于限位套16的设计，从而可以对螺纹套杆13起到了限位作用，使得螺纹套杆13其自身只能发生旋转，并且无法沿着矩形杆12的外表面发生左右位置活动，有效的保障了螺纹套杆13在转动过程中的稳定性。
35.其中，矩形杆12右端的外表面固定套接有连接盖17，矩形杆12的右端固定安装有圆杆18，圆杆18的另一端贯穿外壳1并延伸至外壳1的外部且固定安装有拉环19。
36.操作人员可以选择转动拉环19，此时圆杆18将会带动矩形杆12和内套块11转动，由于矩形杆12的外表面呈现为矩形，因此可以带动螺纹套杆13发生转动，倘若操作人员推动拉环19，将会使得圆杆18带动矩形杆12、内套块11和活动套10在外壳1的内部向左运动。
37.其中，连接块2内腔的左侧固定安装有固定架20，固定架20的背面固定安装有柔性弹簧21，柔性弹簧21的另一端与活动套10的左侧固定连接。
38.柔性弹簧21的数量为四个，四个柔性弹簧21彼此之间环绕在活动套10的左侧，由于四个柔性弹簧21的设计，将会使得活动套10整体具有良好的复位性能，并且此时四个柔性弹簧21为压缩状态，因此对活动套10施加一个弹力，从而有助于后面对异物进行夹紧固定。
39.其中，活动套10的左侧铰接有连接架9，连接架9的另一端穿过连接块2并延伸至连接块2的外部且与空心杆6的下表面铰接。
40.当活动套10整体向左运动的时候，此时活动套10将会推动四个连接架9向外扩张旋转，并且使得四个空心杆6带动空心夹板7张开，当医生松开拉环19的时候，此时由于四个柔性弹簧21的弹力恢复作用，将会使得活动套10整体可以向右运动，最终可以使得四个连接架9同时拉动四个空心杆6和空心夹板7发生旋转，之后便可利用四个空心夹板7来对人体通道内部的异物进行夹紧，从而方便医生后续的取出作业。
41.其中，活塞块14的内部开设有螺纹孔，螺纹孔的螺纹与螺纹套杆13外表面的螺纹相适配，活塞块14的外表面与外壳1的内表面均光滑。
42.进而可以满足螺纹套杆13转动，此时活塞块14在限位结构的作用下以便在外壳1的内部发生左右位置活动，同时，由于活塞块14的外表面与外壳1的内表面均光滑，将会使得活塞块14在外壳1的内部活动的时候更加顺畅，方便了操作人员的调节使用。
43.其中，空心夹板7的数量为四个，四个空心夹板7的尺寸相同，四个空心夹板7彼此之间活动连接。
44.由于四个空心夹板7的设计，当其一起配合在夹取人体通道内部的异物时，此时将会更加的稳定牢固，并且增加了对异物的夹取受力点，使得异物不会意外从四个空心夹板7当中掉落，有效的避免了现有技术中两个夹板配合，倘若发生两个夹板夹持异物的部位发生异物该部位碎裂，进而导致夹持不够牢固甚至导致异物从两个夹板之间滑落的可能。
45.本发明的工作原理是；首先，医生手握拉环19，然后将四个空心夹板7整体缓慢的放入病人需要取异物的人体通道内，当四个空心夹板7到达该异物所处的位置时，倘若该异物所处位置比较狭窄，不方便四个空心夹板7进行夹取时，此时医生可以转动拉环19，使得圆杆18带动矩形杆12、螺纹套杆13和内套块11转动，此时活塞块14将会沿着螺纹套杆13的外表面向右运动，此时外界的气体可以依次通过出气口8、空心夹板7、空心杆6、圆套5、空心架3和连接管4来进入至外壳1的内部，此时多个出气口8之间会对异物产生一个吸力，使其可以受到吸力作用从较为狭窄的人体通道位置内发生松动，此时异物可以朝向人体通道外部移动，当其到达处于较为宽阔的位置时，此时即可进行后续四个空心夹板7的夹紧作业。
46.之后，医生可以推动拉环19，使得圆杆18通过矩形杆12推动活动套10在外壳1的内部向左运动，并且此时四个柔性弹簧21将会处于被压缩的状态，同时四个连接架9将会带动四个空心杆6和空心夹板7张开，然后将四个空心夹板7放置于异物的外部，确认对异物的夹持位置后，此时松开拉环19，而由于四个柔性弹簧21的弹力恢复作用，将会使得活动套10在外壳1的内部向右运动，并且此时四个连接架9将会带动四个空心杆6和空心夹板7转动复位，进而可以使得四个空心夹板7对异物进行牢固且稳定的夹持，使其对异物的夹持受力面更加广，有效的避免了异物从四个空心夹板7之间脱离，之后医生即可操作外壳1整体带动异物从病人的人体通道内脱离，即可。
47.最后应当说明的是，以上实施例仅用以说明本发明的技术方案，而非对本发明保护范围的限制，尽管参照较佳实施例对本发明作了详细地说明，本领域的普通技术人员应当理解，可以对本发明的技术方案进行修改或者等同替换，而不脱离本发明技术方案的实质和范围。
