一种腔镜下结直肠肠管固定牵引装置的制作方法

1.本发明涉及医疗器材领域，具体为一种腔镜下结直肠肠管固定牵引装置。


背景技术：

2.直肠位于盆腔内，是大肠的末段。全长12～15cm，沿骶骨和尾骨前面下行，穿盆膈，终止肛门，肠管通过引导钢丝被伸直，置入胃中后取出导丝，在8至12小时以内，鼻肠管在胃肠动力正常的情况下自行通过幽门，也可在内窥镜的帮助下通过幽门肠管肠内营养直接由鼻肠管提供营养物质，维护肠道完整性，减少细菌的移位，降低能量的消耗与高代谢水平，，肠管位于外侧的一端需要采用一个限位或者牵引装置进行连接，现有的限位以及固定装置在固定的不时候，不便于使用，为此我们提出了一种腔镜下结直肠肠管固定牵引装置。


技术实现要素：

3.(一)解决的技术问题
4.针对现有技术的不足，本发明提供了一种腔镜下结直肠肠管固定牵引装置，解决了上述的问题。
5.(二)技术方案
6.为实现上述所述目的，本发明提供如下技术方案：一种腔镜下结直肠肠管固定牵引装置，包括竖管，所述竖管的顶部外壁面上固定安装有握手部，所述竖管上设置有可以上下移动的牵引装置，所述竖管的内部设置有固定套，所述固定套的内部设置有夹取固定装置，所述夹取固定装置通过连接装置与牵引装置连接，将需要牵引固定的胃管放置在竖管的内部，然后将胃管插入到固定套的内部，然后经过固定套穿过竖管的内部，然后旋转牵引装置，驱动牵引装置向下移动，此时通过连接装置带动固定装置夹住位于固定套内部的胃管，从而达到固定的目的，本方案这样的设置便于使用，方便固定，且便于后期需要牵引胃管的工作。
7.优选的，所述牵引装置包括螺纹环以及环形连接块，所述环形连接块设置在螺纹环的下方，所述环形连接块与连接装置连接，所述竖管的外壁面上开设有外螺纹，所述螺纹环的内壁上开设有内螺纹，所述螺纹环与竖管螺纹连接在一起。
8.优选的，所述螺纹环对应环形连接块的位置上开设有t形槽，所述环形连接块对应t形槽的位置上开设有t形块，所述t形块与t形槽的位置相适配，所述t形块与t形槽活动卡接在一起，在旋转螺纹环的时候，螺纹环进行上下移动，由于环形连接块与螺纹环之间通过t形槽与t形块活动卡接在一起，因此螺纹环旋转的时候不会带动环形连接块进行旋转。
9.优选的，所述连接装置包括矩形连块一以及矩形连接二，所述矩形连块一对应矩形连接二的一侧固定安装有插杆，所述矩形连接二对应插杆的位置上开设有插槽，所述插杆插接在插槽的内部，所述插槽的内部固定安装有拉簧，所述拉簧与插杆固定连接在一起，所述矩形连块一与环形连接块固定连接在一起，当旋转螺纹环,螺纹环进行上下移动，会带动环形连接块进行上下移动，从而带动矩形连块一以及矩形连接二进行上下移动。
10.优选的，所述固定套包括锥形套一以及锥形套二，所述锥形套一与锥形套二固定连接在一起，所述锥形套一的直径从上到下逐渐变小，锥形套二的直径从上到下逐渐变大，所述竖管的外壁面上对应连接装置位置上开设有开口一，所述连接装置穿过开口一，锥形套一对应开口一的位置上开设有开口二，所述矩形连块一穿过开口一与环形连接块的内壁固定连接在一起，矩形连接二穿过开口二延伸到锥形套一的内部，所述矩形连接二位于锥形套一内部的一端与夹取固定装置连接在一起，拉簧处于没有受力状态下，矩形连块一与矩形连接二会贴合在一起，当螺纹环向下移动的时候，带动环形连接块一起向下移动，此时固夹持装置会贴合锥形套一的内壁，此时会拉动拉簧,矩形连接二向锥形套一内部一侧移动，直到固夹持装置与胃管贴合，因此固夹持装置会卡接在胃管的外壁面与胃管牢牢卡接在一起，完成固定，当环形连接块向上移动的时候，固定夹持装置会逐渐向上移动，由于矩形连接二失去了拉簧的拉力，会逐渐复位保持与矩形连块一贴合的状态，因此会逐渐松开胃管，解开胃管。
11.优选的，所述锥形套一的上方两端固定安装有连接块一，所述连接块一与竖管的内壁固定连接在一起，锥形套一的下方两端固定安装有连接块二，所述连接块二与竖管的内壁固定连接在一起。
12.优选的，所述固夹持装置包括环形夹块、摩擦块以及气囊组件，所述环形夹块为半圆形的块，且环形夹块与矩形连接二延伸到锥形套一内部的一端连接在一起，所述环形夹块靠近锥形套一内部一侧与摩擦块连接，所述摩擦块靠近锥形套一内部一侧等距设置有多个气囊组件，通过设置了摩擦块以及气囊组件，可以增加夹持胃管时候的摩擦力，使得夹持的时候更加稳定，不容易松动。
13.优选的，所述气囊组件包括外部橡胶囊体以及内部填充橡胶组件，所述内部填充橡胶组件为圆球形，且内部填充橡胶组件填充在外部橡胶囊体的内部。
14.优选的，所述握手部的外部设置有防滑材料，使得使用者在拉动握手部的时候，不容易从手部脱离。
15.(三)有益效果
16.与现有技术相比，本发明提供了一种腔镜下结直肠肠管固定牵引装置，具备以下有益效果：
17.1、该腔镜下结直肠肠管固定牵引装置，将需要牵引固定的胃管放置在竖管的内部，然后将胃管插入到固定套的内部，然后经过固定套穿过竖管的内部，然后旋转牵引装置，驱动牵引装置向下移动，此时通过连接装置带动固定装置夹住位于固定套内部的胃管，从而达到固定的目的，本方案这样的设置便于使用，方便固定，且便于后期需要牵引胃管的工作。
18.2、该腔镜下结直肠肠管固定牵引装置，拉簧处于没有受力状态下，矩形连块一与矩形连接二会贴合在一起，当螺纹环向下移动的时候，带动环形连接块一起向下移动，此时固夹持装置会贴合锥形套一的内壁，此时会拉动拉簧,矩形连接二向锥形套一内部一侧移动，直到固夹持装置与胃管贴合，因此固夹持装置会卡接在胃管的外壁面与胃管牢牢卡接在一起，完成固定，当环形连接块向上移动的时候，固定夹持装置会逐渐向上移动，由于矩形连接二失去了拉簧的拉力，会逐渐复位保持与矩形连块一贴合的状态，因此会逐渐松开胃管，解开胃管，通过这样的设置能够夹持粗细不同的胃管，便于使用。
19.3、该腔镜下结直肠肠管固定牵引装置，通过设置了摩擦块以及气囊组件，可以增加夹持胃管时候的摩擦力，使得夹持的时候更加稳定，不容易松动。
20.4、该腔镜下结直肠肠管固定牵引装置，握手部的外部设置有防滑材料，使得使用者在拉动握手部的时候，不容易从手部脱离。
附图说明

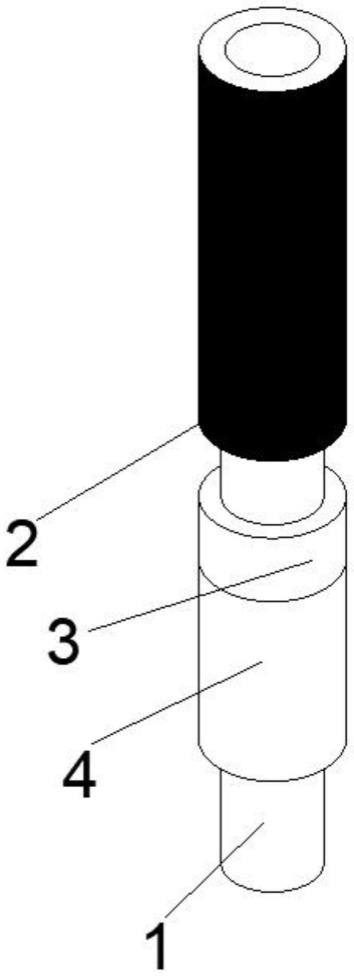

21.图1为本发明立体示意图；
22.图2为本发明竖管剖视示意图；
23.图3为本发明竖管剖视示意图；
24.图4为图3中的a处局部放大示意图；
25.图5为图3中的b处局部放大示意图；
26.图6为气囊组件剖视示意图；
27.图7为连接装置剖视示意图。
28.图中：1、竖管；2、握手部；3、螺纹环；4、环形连接块；5、开口一；6、锥形套一；7、连接块一；8、锥形套二；9、连接块二；10、开口二；11、t形槽；12、t形块；13、连接装置；14、环形夹块；15、摩擦块；16、气囊组件；17、外部橡胶囊体；18、内部填充橡胶组件；19、矩形连块一；20、插槽；21、插杆；22、拉簧；23、矩形连接二。
具体实施方式
29.下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
30.请参阅图1-7，一种腔镜下结直肠肠管固定牵引装置，包括竖管1，竖管1的顶部外壁面上固定安装有握手部2，竖管1上设置有可以上下移动的牵引装置，竖管1的内部设置有固定套，固定套的内部设置有夹取固定装置，夹取固定装置通过连接装置13与牵引装置连接，将需要牵引固定的胃管放置在竖管1的内部，然后将胃管插入到固定套的内部，然后经过固定套穿过竖管1的内部，然后旋转牵引装置，驱动牵引装置向下移动，此时通过连接装置13带动固定装置夹住位于固定套内部的胃管，从而达到固定的目的，本方案这样的设置便于使用，方便固定，且便于后期需要牵引胃管的工作。
31.进一步的，牵引装置包括螺纹环3以及环形连接块4，环形连接块4设置在螺纹环3的下方，环形连接块4与连接装置连接，竖管1的外壁面上开设有外螺纹，螺纹环3的内壁上开设有内螺纹，螺纹环3与竖管1螺纹连接在一起。
32.进一步的，螺纹环3对应环形连接块4的位置上开设有t形槽11，环形连接块4对应t形槽11的位置上开设有t形块12，t形块12与t形槽11的位置相适配，t形块12与t形槽11活动卡接在一起，在旋转螺纹环3的时候，螺纹环3进行上下移动，由于环形连接块4与螺纹环3之间通过t形槽11与t形块12活动卡接在一起，因此螺纹环3旋转的时候不会带动环形连接块4进行旋转。
33.进一步的，连接装置13包括矩形连块一19以及矩形连接二23，矩形连块一19对应
矩形连接二23的一侧固定安装有插杆21，矩形连接二23对应插杆21的位置上开设有插槽20，插杆21插接在插槽20的内部，插槽20的内部固定安装有拉簧22，拉簧22与插杆21固定连接在一起，矩形连块一19与环形连接块4固定连接在一起，当旋转螺纹环3,螺纹环3进行上下移动，会带动环形连接块4进行上下移动，从而带动矩形连块一19以及矩形连接二23进行上下移动。
34.进一步的，固定套包括锥形套一6以及锥形套二8，锥形套一6与锥形套二8固定连接在一起，锥形套一6的直径从上到下逐渐变小，锥形套二8的直径从上到下逐渐变大，竖管1的外壁面上对应连接装置13位置上开设有开口一5，连接装置13穿过开口一5，锥形套一6对应开口一5的位置上开设有开口二10，矩形连块一19穿过开口一5与环形连接块4的内壁固定连接在一起，矩形连接二23穿过开口二10延伸到锥形套一6的内部，矩形连接二23位于锥形套一6内部的一端与夹取固定装置连接在一起，拉簧22处于没有受力状态下，矩形连块一19与矩形连接二23会贴合在一起，当螺纹环3向下移动的时候，带动环形连接块4一起向下移动，此时固夹持装置会贴合锥形套一6的内壁，此时会拉动拉簧22,矩形连接二23向锥形套一6内部一侧移动，直到固夹持装置与胃管贴合，因此固夹持装置会卡接在胃管的外壁面与胃管牢牢卡接在一起，完成固定，当环形连接块4向上移动的时候，固定夹持装置会逐渐向上移动，由于矩形连接二23失去了拉簧22的拉力，会逐渐复位保持与矩形连块一19贴合的状态，因此会逐渐松开胃管，解开胃管。
35.进一步的，锥形套一6的上方两端固定安装有连接块一7，连接块一7与竖管1的内壁固定连接在一起，锥形套一6的下方两端固定安装有连接块二9，连接块二9与竖管1的内壁固定连接在一起。
36.进一步的，固夹持装置包括环形夹块14、摩擦块15以及气囊组件16，环形夹块14为半圆形的块，且环形夹块14与矩形连接二23延伸到锥形套一6内部的一端连接在一起，环形夹块14靠近锥形套一6内部一侧与摩擦块15连接，摩擦块15靠近锥形套一6内部一侧等距设置有多个气囊组件16，通过设置了摩擦块15以及气囊组件16，可以增加夹持胃管时候的摩擦力，使得夹持的时候更加稳定，不容易松动。
37.进一步的，气囊组件16包括外部橡胶囊体17以及内部填充橡胶组件18，内部填充橡胶组件18为圆球形，且内部填充橡胶组件18填充在外部橡胶囊体17的内部。
38.进一步的，握手部2的外部设置有防滑材料，使得使用者在拉动握手部2的时候，不容易从手部脱离。
39.工作原理：将需要牵引固定的胃管放置在竖管1的内部，然后将胃管插入到固定套的内部，然后经过固定套穿过竖管1的内部，然后旋转牵引装置，驱动牵引装置向下移动，此时通过连接装置13带动固定装置夹住位于固定套内部的胃管，从而达到固定的目的，本方案这样的设置便于使用，方便固定，且便于后期需要牵引胃管的工作。
40.拉簧22处于没有受力状态下，矩形连块一19与矩形连接二23会贴合在一起，当螺纹环3向下移动的时候，带动环形连接块4一起向下移动，此时固夹持装置会贴合锥形套一6的内壁，此时会拉动拉簧22,矩形连接二23向锥形套一6内部一侧移动，直到固夹持装置与胃管贴合，因此固夹持装置会卡接在胃管的外壁面与胃管牢牢卡接在一起，完成固定，当环形连接块4向上移动的时候，固定夹持装置会逐渐向上移动，由于矩形连接二23失去了拉簧22的拉力，会逐渐复位保持与矩形连块一19贴合的状态，因此会逐渐松开胃管，解开胃管。
41.尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
