一种血氧仪的制作方法

1.本发明涉及血氧检测技术领域，尤其是涉及一种血氧仪。


背景技术：

2.随着生活水平的提高，人们对于身体健康的重视度也愈加强烈，近来，各种各样的以家庭为中心的健康监测产品出现在人们的视野中。
3.血氧饱和度(spo2)是血液中被氧结合的氧合血红蛋白的容量占全部可结合的血红蛋白容量的百分比，即血液中血氧的浓度，它是呼吸循环的重要生理参数。血氧饱和度是监测组织氧合功能的一个重要指标和生命的体征参数，在临床监护、心血管系统和慢性呼吸系统疾病的反馈调节等各个领域都有着十分重要的作用，在例如慢性肺病等疾病康复和其他通用的个人健康保健评估中，占据着重要的地位。
4.目前无创脉搏血氧测量技术中，主要分为透射式双波长脉搏血氧检测和反射式双波长脉搏血氧检测。
5.透射式光路检测是最早所采用的血氧饱和度无创测量方式。脉搏血氧测量方法利用了血红蛋白对照射光的透射、吸收和散射作用。
6.由于透射式光路检测受限于测量部位只能进行在便于入射光透射的肢体末端，如手指或耳垂，并且容易受到肢体运动的影响，系统耗能大。相比，反射式光学检测可以实现在人体皮肤的平坦部位，如前额、手腕部、耳廓、指端等，且能耗低，更适用于家庭医疗产品。
7.在反射式双波长血氧饱和度检测技术中，光源和光敏器件被放置在人体皮肤的同侧，led光源产生入射光，经过人体皮下组织、微静脉、微动脉，经过多次散射，一部分光信号重新返回到皮肤表面，光电二极管接收被人体组织反射回的光信号，并转换为电流信号。
8.现有的血氧仪在使用时，通过按压在检测装置上或者手指被夹持在检测装置上，此种情况存在按压力或者夹紧力较大，导致受测部位的血液流到大幅降低，导致检测结果不准的问题。


技术实现要素：

9.本发明的目的在于提供一种血氧仪，该血氧仪能够解决现有技术中因按压力或者夹紧力较大，导致受测部位的血液流到大幅降低，导致检测结果不准的问题。
10.本发明提供一种血氧仪，其包括血氧检测装置、血氧安装板、压力检测装置、定位板和压力提示装置；
11.所述血氧检测装置设置在血氧安装板上；
12.所述血氧安装板和定位板相对设置，且血氧安装板能够相对于定位板移动；
13.所述压力检测装置设置在血氧安装板和定位板之间，所述压力提示装置与压力检测装置连接。
14.优选的，所述血氧检测装置包括反射式血氧检测装置。
15.优选的，所述压力检测装置包括压力传感器、薄膜压阻传感器或轴向力传感器。
16.优选的，所述压力提示装置包括震动提示装置、声音提示装置和/或光提示装置。
17.优选的，所述血氧仪包括外壳，所述血氧检测装置、血氧安装板、压力检测装置、定位板和压力提示装置构成检测组件；
18.所述检测组件设置在外壳内，且血氧检测装置的检测端位于外壳的外侧。
19.优选的，所述血氧仪还包括外壳盖，所述外壳盖与外壳转动连接。
20.优选的，所述外壳盖内设置有检测组件，且血氧检测装置的检测端位于检测盖的外侧。
21.优选的，所述外侧一侧设置有遮光板，所述遮光板位于血氧检测装置的检测端周边，且在遮光板的一侧设置有开口结构。
22.优选的，所述遮光板为弧形结构。
23.优选的，所述血氧仪还包括扣环和连接链；
24.所述扣环通过连接链与外壳连接。
25.有益效果：
26.在血氧检测过程中，血氧检测装置受到力的作用，血氧安装板向定位板方向移动并挤压压力检测装置，通过压力提示装置提示检测时的按压力度，保证用户在合适的压力下进行测试，提高了血氧检测的准确性。
附图说明
27.为了更清楚地说明本发明具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本发明的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。
28.图1为本发明具体实施方式提供的血氧仪的结构示意图；

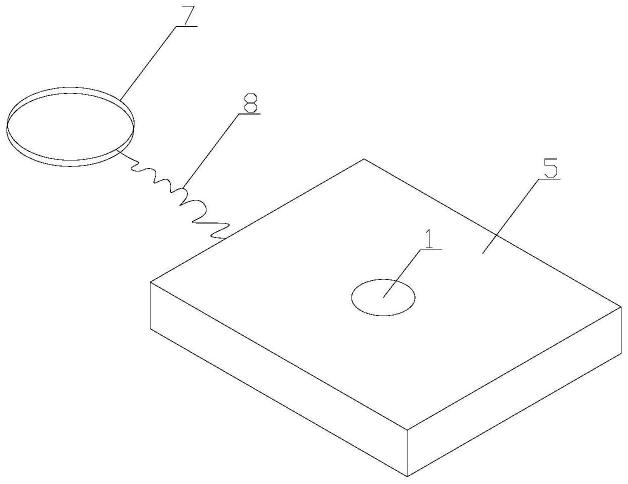

29.图2为本发明具体实施方式提供的带有外壳的血氧仪的结构示意图；
30.图3为本发明具体实施方式提供的带有外壳盖折叠式血氧仪的结构示意图；
31.图4为图3所示血氧仪打开状态的结构示意图；
32.图5为图3所示血氧仪的侧视图；
33.图6为本发明具体实施方式提供的带有外壳盖折叠式双面反射血氧仪结构示意图：
34.图7为本发明具体还是方式提供的带有遮光板的血氧仪的结构示意图。
35.附图标记说明：
36.1：血氧检测装置、2：血氧安装板、3：压力检测装置、4：定位板、5：外壳、6：外壳盖、7：扣环、8：连接链、9：遮光板。
具体实施方式
37.下面将结合实施例对本发明的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
38.在本发明的描述中，需要理解的是，术语"中心"、"纵向"、"横向"、"长度"、"宽度"、"厚度"、"上"、"下"、"前"、"后"、"左"、"右"、"竖直"、"水平"、"顶"、"底"、"内"、"外"、"顺时针"、"逆时针"等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
39.此外，术语"第一"、"第二"仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有"第一"、"第二"的特征可以明示或者隐含地包括一个或者更多个所述特征。在本发明的描述中，"多个"的含义是两个或两个以上，除非另有明确具体的限定。此外，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。
40.如图1至图7所示，在本实施方式中，提供了一种血氧仪，其包括血氧检测装置1、血氧安装板2、压力检测装置3、定位板4和压力提示装置。
41.血氧检测装置1设置在血氧安装板2上。
42.血氧安装板2和定位板4相对设置，且血氧安装板2能够相对于定位板4移动。
43.压力检测装置3设置在血氧安装板2和定位板4之间，所述压力提示装置与压力检测装置3连接。
44.在本实施方式中，在血氧检测过程中，血氧检测装置1受到力的作用，血氧安装板2向定位板4方向移动并挤压压力检测装置3，通过压力提示装置提示检测时的按压力度，保证用户在合适的压力下进行测试，提高了血氧检测的准确性。
45.血氧检测装置1包括反射式血氧检测装置1。
46.压力检测装置3包括压力传感器、薄膜压阻传感器或轴向力传感器。
47.压力提示装置包括震动提示装置、声音提示装置和/或光提示装置。
48.在血氧测试过程中，预先设置合适的压力阈值，当检测压力小于压力阈值时，压力提示装置发出第一种提示，检测压力在压力阈值范围内时，压力提示装置不发出提示，当检测压力大于压力阈值时，压力提示装置发出第二种提示。第一种提示和第二种提示不同。具体的，如以下所述：
49.震动提示装置包括马达托片方式，
50.摁的轻(检测压力小于压力阈值)，低频振动；摁的重(检测压力大于压力阈值)，高频振动；摁的合适(检测压力在压力阈值范围内时)，不震动。
51.光提示装置包括led不同光提示、app提示等
52.摁的轻，led1点亮；摁的重，led2点亮；摁的合适，led3点亮；
53.声音提示装置包括蜂鸣器、喇叭提示和app语音提示
54.摁的轻，低频响；摁的重，高频响；摁的合适，不响。
55.血氧仪包括外壳5，血氧检测装置1、血氧安装板2、压力检测装置3、定位板4和压力提示装置构成检测组件。
56.检测组件设置在外壳5内，且血氧检测装置1的检测端位于外壳5的外侧。
57.需要说明的是：
58.检测组件可以单独使用，只要保证血氧安装板2和定位板4的位置能够相对固定，并且当检测时，血氧安装板2会向定位板4移动，当检测结束时，血氧安装板2会复位。
59.检测组件单独使用时，包括单指检测和双指检测。
60.单指检测指的是：将定位板4放置在一个平面上，然后单指按压血氧检测装置1即可。
61.双指检测指的是：检测组件以双指使用，如一个手指按压血氧检测装置1，另一个手指按压定位板4，即，将检测组件捏在两个手指之间能够完成双指使用。
62.将检测组件设置在外壳5内，便于血氧仪的使用和携带。
63.进一步的，血氧仪还包括外壳盖6，外壳盖6与外壳5转动连接。外壳盖6和外壳5之间的转动角度包括270
°
和360
°
。
64.当血氧仪包括外壳盖6时，不进行血氧检测时，旋转外壳盖6，外壳盖6盖在外壳5上，对外壳盖6上的血氧检测装置1的检测端进行保护。需要进行血氧检测时，打开外壳盖6，即可进行血氧检测。
65.参照图6，外壳盖6内设置有检测组件，且血氧检测装置1的检测端位于检测盖的外侧。当外壳盖6上设置检测组件时，能够进行双指检测。
66.外侧一侧设置有遮光板9，遮光板9位于血氧检测装置1的检测端周边，且在遮光板的一侧设置有开口结构。遮光板9为弧形结构。在检测端设置遮光板，能够防止外界光线对检测结果的影响。
67.血氧仪还包括扣环7和连接链8，扣环7通过连接链8与外壳5连接。通过扣环7的设置能够使血氧仪构成类似钥匙扣状的结构。能够更加便于血氧仪的携带。
68.血氧仪在使用时，具体的工作过程为：
69.采用反射血氧技术，启动同侧红光、红外led发射管，经由手指指内反射回pd光敏接收管，通过模数转换模块，得到红光、红外数据，从而测量得到血流容积变化；经过数字信号处理等技术，获得脉动期间红光和红外光所吸收的光量变化比率，并将结果与存在存储器里的饱和度数值表进行比较，从而得出血氧饱和度。
70.同时用户摁压反射装置时，下部压力感知器获得物理信号，经由经过模拟电路放大处理，经ad转换获得数字信号，再经过触压力度提示算法模块获得提示状态，通过下述摁压提示方式提醒用户调整力度，获得更准确的信号采集，输出更准确的血氧值。
71.最后应说明的是：以上各实施例仅用以说明本发明的技术方案，而非对其限制；尽管参照前述各实施例对本发明进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本发明各实施例技术方案的范围。
