一种用于放射治疗的定位板

1.本实用新型涉及医疗设备技术领域，更具体地说，涉及一种用于放射治疗的定位板。


背景技术：

2.肿瘤放射治疗是利用放射线治疗肿瘤的一种局部治疗方法。放射线包括放射性同位素产生的α、β、γ射线和各类x射线治疗机或加速器产生的x射线、电子线、质子束及其他粒子束等。大约70％的癌症患者在治疗癌症的过程中需要用放射治疗，约有40％的癌症可以用放疗根治。放射治疗在肿瘤治疗中的作用和地位日益突出，已成为治疗恶性肿瘤的主要手段之一。
3.目前用于放射治疗的放射床体上多数没有设置限位人体的装置，患者躺在放射床体上端时身体与头部都容易发生移动，从而影响放射治疗的效果，而且放射床体在移动时连接处容易产生干摩擦，不但使得连接处容易造成摩擦损坏，而且摩擦阻力大，也不易于移动。


技术实现要素：

4.针对现有技术中存在的问题，本实用新型的目的在于提供一种用于放射治疗的定位板，通过在床板的上端右侧设置枕头，枕头设置枕槽，床板上设置床垫，床垫设置凹槽，方便对患者的身体进行防护与限位，而且通过耳板与螺纹杆的转动连接，分别方便限位前枕板与后枕板，前挡板与后挡板，前腿板与后腿板，分别方便对不同体型的患者进行前后遮挡限位，避免患者的身体的前后发生移动，避免患者的头部发生晃动，而且通过枕垫、挡垫与腿垫的设置，分别对患者的身体起到防护作用，避免遮挡限位处患者的身体发生疼痛和磕碰，同时通过在放射床体的上端设置限位板，床板的下端设置滑槽，连接处通过多个滚珠的滚动设置，减小了床板移动时产生的摩擦，方便床板移动。
5.为解决上述问题，本实用新型采用如下的技术方案。
6.一种用于放射治疗的定位板，包括放射床体，所述放射床体的上端滑动连接有床板，所述床板的上端固定连接有床垫，所述床垫的上端右侧固定连接有枕头，所述枕头的前后两侧分别固定连接有凸板，所述床板与挡板的上端分别固定连接有多个耳板，所述耳板通过螺纹转动连接有多个螺纹杆，所述螺纹杆的一端分别转动连接有前枕板与后枕板，所述螺纹杆的一端分别转动连接有前挡板与后挡板，所述螺纹杆的一端分别转动连接有前腿板与后腿板，所述放射床体的上端固定连接有限位板，所述限位板设有多个凹球孔，所述凹球孔的内部滚动连接有滚珠，所述床板的下端设有滑槽，所述床板的下端固定连接有多个弧形条，通过在床板的上端右侧设置枕头，枕头设置枕槽，床板上设置床垫，床垫设置凹槽，方便对患者的身体进行防护与限位，而且通过耳板与螺纹杆的转动连接，分别方便限位前枕板与后枕板，前挡板与后挡板，前腿板与后腿板，分别方便对不同体型的患者进行前后遮挡限位，避免患者的身体的前后发生移动，避免患者的头部发生晃动，而且通过枕垫、挡垫
与腿垫的设置，分别对患者的身体起到防护作用，避免遮挡限位处患者的身体发生疼痛和磕碰，同时通过在放射床体的上端设置限位板，床板的下端设置滑槽，连接处通过多个滚珠的滚动设置，减小了床板移动时产生的摩擦，方便床板移动。
7.进一步的，所述床垫设有凹槽，所述枕头的上端设有枕槽，通过凹槽的设置，方便放置患者的身体，通过枕槽的设置，方便放置限位患者的头部。
8.进一步的，所述凸板固定连接于床板的上端右侧，通过凸板的设置，不但对枕头的前后起到限位作用，而且方便连接限位耳板。
9.进一步的，所述前枕板与后枕板的一侧分别固定连有枕垫，所述前挡板与后挡板的一侧分别固定连有挡垫，通过枕垫的设置，对患者的头部起到防护作用，通过挡垫的设置，对患者的上半身处的前后进行防护。
10.进一步的，所述前腿板与后腿板的一侧分别固定连有腿垫，所述限位板滑动设置于滑槽的内部，通过腿垫的设置，对患者的腿部的前后分别起到防护。
11.进一步的，所述弧形条设置于滑槽的内部上端，所述滚珠滚动设置于弧形条的内部，通过滚珠的滚动设置，减小了放射床体与床板之间产生的摩擦，减小阻力，方便移动。
12.进一步的，所述放射床体的下端固定连接有支撑装置，所述支撑装置的前侧固定连接有梯子，支撑装置与梯子分别为现有技术，本技术方案不再赘述。
13.相比于现有技术，本实用新型的优点在于：
14.(1)本方案通过在床板的上端右侧设置枕头，枕头设置枕槽，床板上设置床垫，床垫设置凹槽，方便对患者的身体进行防护与限位，而且通过耳板与螺纹杆的转动连接，分别方便限位前枕板与后枕板，前挡板与后挡板，前腿板与后腿板，分别方便对不同体型的患者进行前后遮挡限位，避免患者的身体的前后发生移动，避免患者的头部发生晃动，而且通过枕垫、挡垫与腿垫的设置，分别对患者的身体起到防护作用，避免遮挡限位处患者的身体发生疼痛和磕碰，同时通过在放射床体的上端设置限位板，床板的下端设置滑槽，连接处通过多个滚珠的滚动设置，减小了床板移动时产生的摩擦，方便床板移动。
15.(2)床垫设有凹槽，枕头的上端设有枕槽，通过凹槽的设置，方便放置患者的身体，通过枕槽的设置，方便放置限位患者的头部。
16.(3)凸板固定连接于床板的上端右侧，通过凸板的设置，不但对枕头的前后起到限位作用，而且方便连接限位耳板。
17.(4)前枕板与后枕板的一侧分别固定连有枕垫，前挡板与后挡板的一侧分别固定连有挡垫，通过枕垫的设置，对患者的头部起到防护作用，通过挡垫的设置，对患者的上半身处的前后进行防护。
18.(5)前腿板与后腿板的一侧分别固定连有腿垫，限位板滑动设置于滑槽的内部，通过腿垫的设置，对患者的腿部的前后分别起到防护。
19.(6)弧形条设置于滑槽的内部上端，滚珠滚动设置于弧形条的内部，通过滚珠的滚动设置，减小了放射床体与床板之间产生的摩擦，减小阻力，方便移动。
20.(7)放射床体的下端固定连接有支撑装置，支撑装置的前侧固定连接有梯子，支撑装置与梯子分别为现有技术，本技术方案不再赘述。
附图说明

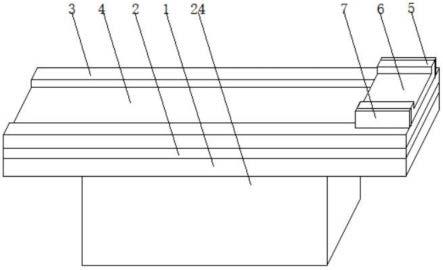

21.图1为本实用新型的放射床体与床板连接处的立体图；
22.图2为本实用新型的螺纹杆与后枕板连接处的放大立体图；
23.图3为本实用新型的床板的俯视图；
24.图4为本实用新型的放射床体与床板连接处的示意图；
25.图5为本实用新型的放射床体与床板连接处的左视图；
26.图6为本实用新型的放射床体的俯视图；
27.图7为本实用新型的图5中a处的放大图。
28.图中标号说明：
29.1放射床体、2床板、3床垫、4凹槽、5枕头、6枕槽、7凸板、8耳板、9螺纹杆、10前枕板、11后枕板、12枕垫、13前挡板、14后挡板、15挡垫、16前腿板、17后腿板、18腿垫、19限位板、20凹球孔、21滚珠、22滑槽、23弧形条、24支撑装置、25梯子。
具体实施方式
30.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述；显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
31.请参阅图1-7，一种用于放射治疗的定位板，包括放射床体1，放射床体1的上端滑动连接有床板2，床板2的上端固定连接有床垫3，床垫3的上端右侧固定连接有枕头5，枕头5的前后两侧分别固定连接有凸板7，床板2与挡板7的上端分别固定连接有多个耳板8，耳板8通过螺纹转动连接有多个螺纹杆9，螺纹杆9的一端分别转动连接有前枕板10与后枕板11，螺纹杆9的一端分别转动连接有前挡板13与后挡板14，螺纹杆9的一端分别转动连接有前腿板16与后腿板17，放射床体1的上端固定连接有限位板19，限位板19设有多个凹球孔20，凹球孔20的内部滚动连接有滚珠21，床板2的下端设有滑槽22，床板2的下端固定连接有多个弧形条23，通过在床板2的上端右侧设置枕头5，枕头5设置枕槽6，床板2上设置床垫3，床垫3设置凹槽4，方便对患者的身体进行防护与限位，而且通过耳板8与螺纹杆9的转动连接，分别方便限位前枕板10与后枕板11，前挡板13与后挡板14，前腿板16与后腿板17，分别方便对不同体型的患者进行前后遮挡限位，避免患者的身体的前后发生移动，避免患者的头部发生晃动，而且通过枕垫12、挡垫15与腿垫18的设置，分别对患者的身体起到防护作用，避免遮挡限位处患者的身体发生疼痛和磕碰，同时通过在放射床体1的上端设置限位板19，床板2的下端设置滑槽22，连接处通过多个滚珠21的滚动设置，减小了床板2移动时产生的摩擦，方便床板2移动。
32.请参阅图3，床垫3设有凹槽4，枕头5的上端设有枕槽6，通过凹槽4的设置，方便放置患者的身体，通过枕槽6的设置，方便放置限位患者的头部，凸板7固定连接于床板2的上端右侧，通过凸板7的设置，不但对枕头5的前后起到限位作用，而且方便连接限位耳板8。
33.请参阅图3，前枕板10与后枕板11的一侧分别固定连有枕垫12，前挡板13与后挡板14的一侧分别固定连有挡垫15，通过枕垫12的设置，对患者的头部起到防护作用，通过挡垫15的设置，对患者的上半身处的前后进行防护，前腿板16与后腿板17的一侧分别固定连有
腿垫18，限位板19滑动设置于滑槽22的内部，通过腿垫18的设置，对患者的腿部的前后分别起到防护。
34.请参阅图5-7，弧形条23设置于滑槽22的内部上端，滚珠21滚动设置于弧形条23的内部，通过滚珠21的滚动设置，减小了放射床体1与床板2之间产生的摩擦，减小阻力，方便移动，放射床体1的下端固定连接有支撑装置24，支撑装置24的前侧固定连接有梯子25，支撑装置24与梯子25分别为现有技术，本技术方案不再赘述。
