一种可生成超细气溶胶的雾化吸氧面罩

1.本实用新型涉及吸氧面罩技术领域，具体为一种可生成超细气溶胶的雾化吸氧面罩。


背景技术：

2.雾化治疗主要指采用雾化发生装置将药物(溶液或粉末)分散成微小的雾滴或微粒(又称为气溶胶)，使其悬浮于气体中，并随气体进入呼吸道及肺部，进而达到洁净气道、湿化气道、局部治疗(解痉、消炎、祛痰)及全身治疗等的目的。使用雾化治疗时，先将药液注入雾化器内，然后通过导管将雾化器底部的进气口与氧气源连接，利用氧气将雾化后的药液带入面罩内。
3.目前常规雾化吸氧面罩主要包括面罩主体、通气孔和固定用松紧带等，常规雾化吸氧面罩只适用于普通患者，对于痰多患者需要辅助肺内吸痰时，需要摘掉面罩，此时便无法正常吸氧，而且常规面罩的输气管无固定，容易在变形之后从而堵住气孔。因此，需要对其加以改进。
4.基于此，本实用新型设计了一种可生成超细气溶胶的雾化吸氧面罩，以解决上述问题。


技术实现要素：

5.本实用新型的目的在于提供一种可生成超细气溶胶的雾化吸氧面罩，以解决上述背景技术中提出的输气管固定及便于吐痰问题。
6.为实现上述目的，本实用新型提供如下技术方案：
7.一种可生成超细气溶胶的雾化吸氧面罩，包括面罩主体，其特征在于：所述面罩主体侧面开设有通气孔，所述面罩主体顶部固定安装有鼻夹片，所述面罩主体底部一侧固定安装有气管输入装置，所述气管输入装置底部固定安装有输气管，所述输气管一侧固定安装有雾化器，所述面罩主体底部另一侧活动安装有收集系统，所述面罩主体两侧均固定安装有安装绳。
8.优选的，所述气管输入装置开设有气管接口，所述气管接口底部固定安装有导气管。
9.优选的，所述导气管底部固定安装有固定导管，所述固定导管一侧固定安装有t型管。
10.优选的，所述收集系统开设有收集导管，所述收集导管底部固定安装有密封垫。
11.优选的，所述收集导管底部固定安装有连接器，所述连接器通过螺纹与螺环活动安装,所述螺环底部固定安装有面罩主体，所述面罩主体一侧开设有排出口。
12.优选的，所述安装绳上固定安装有粘接绳，所述粘接绳一侧固定安装有连接绳。
13.与现有技术相比，本实用新型的有益效果是：
14.1、本实用新型通过设有的气管输入装置，对于二氧化碳分压较高或需吐痰、经鼻
吸痰、饮水的患者，不需摘下面罩，保持了雾化吸氧的连续性。
15.2、本实用新型通过设有的气管输入装置，患者可佩戴此结构吸氧面罩自然活动，无需担心由于面罩位置不得当从而导致输气管变形引起输气孔被堵的问题。
附图说明
16.为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

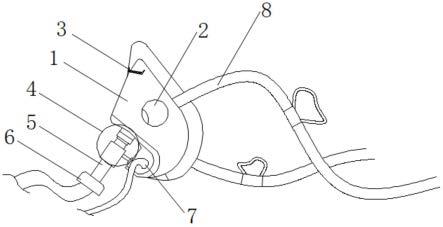

17.图1为本实用新型的侧面结构示意图；
18.图2为本实用新型的收集系统结构示意图；
19.图3为本实用新型的气管输入装置结构示意图；
20.图4为本实用新型的安装绳结构示意图。
21.附图中，各标号所代表的部件列表如下：
22.1、面罩主体；2、通气孔；3、鼻夹片；4、气管输入装置；5、输气管；6、雾化器；7、收集系统；8、安装绳；401、气管接口；402、导气管；403、固定导管；404、t型管；701、收集导管；702、密封垫；703、连接器；704、排出口；705、螺纹；706、螺环；801、粘接绳；802、连接绳。
具体实施方式
23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
24.请参阅图1-4，本实用新型提供一种技术方案：
25.一种可生成超细气溶胶的雾化吸氧面罩，包括面罩主体1，其特征在于：面罩主体1侧面开设有通气孔2，面罩主体1顶部固定安装有鼻夹片3，面罩主体1底部一侧固定安装有气管输入装置4，气管输入装置4底部固定安装有输气管5，输气管5一侧固定安装有雾化器6，面罩主体1底部另一侧活动安装有收集系统7，面罩主体1两侧均固定安装有安装绳8。
26.其中，气管输入装置4开设有气管接口401，气管接口401底部固定安装有导气管402。
27.具体使用时：氧气通过雾化器6生产了超细气溶胶之后，将雾化氧气通过导气管402输送到气管接口401。
28.其中，导气管402底部固定安装有固定导管403，固定导管403一侧固定安装有t型管404。
29.具体使用时：固定导管403固定套接在导气管402上，从而对导气管402进行限位，使得导气管402与吸氧面罩本体1上的气管接口401连接更加稳定，防止出现松脱，同时可以防止导气管402与气管接口401连接位置出现弯曲堵塞。
30.其中，收集系统7开设有收集导管701，收集导管701底部固定安装有密封垫702。
31.具体使用时：患者如果出现想要吐痰、喝水等的反应，可以通过收集导管701与外
界达成连接，密封垫的设置使整个装置密封性更好。
32.其中，收集导管701底部固定安装有连接器703，连接器703通过螺纹705与螺环706活动安装,螺环706底部固定安装有面罩主体1，面罩主体1一侧开设有排出口704。
33.具体使用时：患者吐出的赃物杂物，通过排出口704流向连接器703，从而转移至收集导管701。
34.其中，安装绳8上固定安装有粘接绳801，粘接绳801一侧固定安装有连接绳802。
35.具体使用时：患者在佩戴此吸氧面罩时，将安装绳8从脑后绕过打结，并利用安装绳8上的连接绳802进行二次固定，避免面罩在患者头部的晃动。
36.在具体使用时：首先，患者在佩戴此吸氧面罩时，将安装绳8从脑后绕过打结，并利用安装绳8上的连接绳802进行二次固定，避免面罩在患者头部的晃动，在正常使用过程中，氧气首先通过雾化器6生产了超细气溶胶之后，将雾化氧气通过导气管402输送到气管接口401，固定导管403固定套接在导气管402上，从而对导气管402进行限位，使得导气管402与吸氧面罩本体1上的气管接口401连接更加稳定，防止出现松脱，同时可以防止导气管402与气管接口401连接位置出现弯曲堵塞，可以使患者吸到稳定的氧气，在患者出现想要吐痰、喝水等的反应，患者吐出的赃物杂物，通过面罩本体1上的排出口704流向连接器703，从而转移至收集导管701内，通过收集导管701与外界达成连接，密封垫的设置使整个装置密封性更好。
