一种用于输液、输血及腹腔、膀胱冲洗的多功能加温装置

1.本实用新型涉及医疗器械领域，尤其涉及一种用于输液、输血及腹腔、膀胱冲洗的多功能加温装置。


背景技术：

2.输液、输血都是临床上常见的医疗措施，过程中可能会因为输入液体的温度低，引起患者体温降低、血管痉挛、疼痛等；膀胱冲洗和腹腔冲洗则需要使用药液，对患者的身体部位进行持续冲洗，如果冲洗的药液温度过低，患者会出现发冷、寒颤，甚至腹痛、出血等其他严重的不良反应,同时也会使患者产生负面情绪，不利于治疗顺利进行。为避免上述情况发生，需要对药液进行提前加温，以保证各个治疗过程中保持患者舒适的恒定温度。
3.但是现有的加温装置，通常只适用于输液、输血或者腹腔、膀胱冲洗的其中一类治疗手段，并且只有单纯的加温功能，其功能单一无法满足现有需求。因此，本实用新型提供一种用于输液、输血及腹腔、膀胱冲洗的多功能加温装置，其适用场合广泛，且功能多样。


技术实现要素：

4.本实用新型意在提供一种用于输液、输血及腹腔、膀胱冲洗的多功能加温装置，其适用场合广泛，且功能多样。
5.为达到上述目的，本实用新型提供如下技术方案：一种用于输液、输血及腹腔、膀胱冲洗的多功能加温装置，包括箱体，箱体设有加热箱和保温箱，加热箱位于保温箱的下方，加热箱和保温箱之间通过导热隔板固定连接，加热箱的内部设有第一加热器，加热箱的下端固定安装有阻热层，保温箱的左右内侧壁均固定安装有保温层，在其上壁固定安装有阻热层，加热箱的内部固定安装有温度传感器，加热箱和保温箱的前端均铰接有盖体，该盖体与加热箱和保温箱的前端开口紧密连接，保温箱的盖体上开设有出液孔，出液孔固定安装有控制阀，控制阀的进口端与该出液孔相接，控制阀的出口端与冲洗器相接，在箱体的上端和下端分别设有导管固定组件和蓄电池，箱体设有控制器，该控制器的显示屏固定安装在箱体的上表面，控制器与第一加热器、温度传感器、控制阀和蓄电池均电性连接。
6.本技术方案的原理：设置加热箱和保温箱，加热箱对冲洗液进行加温，达到适宜温度后即放入保温箱内待用，同时加热箱又可以对后续的冲洗液加温，设置导管固定组件，使得流入导管内的液体可快速升温。
7.本技术方案的有益效果：
8.(1)加热箱中设第一加热器对冲洗液进行加温，保温箱使冲洗液在加热后一段时间内的温度恒定，使得医护人员可以免受冲洗液降温所带来的时间限制，并且在冲洗的同时，加热箱还能持续对另外的冲洗液进行加温，可以减少医护人员的工作量，方便后续使用，设导管固定组件对输液输血的导管进行固定，同时对导管内的液体加温，使药液、血液的温度适宜。
9.(2)加热箱和保温箱之间通过导热隔板连接，使得加热箱内的热量能传入保温箱
中，使保温箱内的冲洗液恒温保存，方便使用；并且通过控制器，可以对装置的功能进行选择，使装置的功能多样可调。
10.优选地，导管固定组件包括支撑杆、导热板和定位板，支撑杆有两根，对称设置在箱体的左右两侧，支撑杆的上端穿出箱体的上表面，在两根支撑杆之间转动连接有导热板，导热板内设有空腔，该空腔内设有第二加热器，导热板在远离该第二加热器的外端面上开设有两道固定槽，固定槽呈回旋式，并且在固定槽内固定安装有温度感应器，第二加热器和温度感应器与控制器电性连接，定位板与导热板的外端面滑动连接。
11.通过上述装置，能够对输液导管和输血导管内的液体同时进行加热，使本装置的适用范围更广，并且固定槽设为回旋式，增大了导管与导热板的接触面积，使得加热的效果更好、效率更高，还能将导热板翻转调整角度，方便装置使用和收纳。
12.优选地，支撑杆为液压升降结构，并且与控制器电性连接。
13.通过上述装置，可以对导热板的高度进行调节，进而改变导管的高度，以配合输液、输血时所需的高度差。
14.优选地，在两道固定槽的下端出口处均固定安装有止液夹。
15.通过上述装置，止液夹阻止导管内的液体流通时，与导热板接触的导管内液体会先升温，温度达到设定值后松开止液夹，使得流入患者体内的液体温度适宜，而后续流入导管内的液体也会有足够的时间升温，能有效避免前后流入的液体加热时间不同、温度不一致的情况，以保证输入患者体内的液体温度一致。
16.优选地，箱体的下端固定安装有四个自锁式万向轮。
17.通过上述装置，可以将本装置任意移动并锁定其位置，方便医护人员在不同的场所进行相应的操作。
附图说明

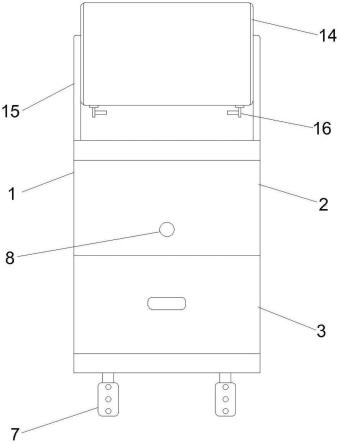

18.图1为本实用新型实施例提供的一种用于输液、输血及腹腔、膀胱冲洗的多功能加温装置的外部结构示意图；
19.图2为本实用新型实施例提供的一种用于输液、输血及腹腔、膀胱冲洗的多功能加温装置的内部结构示意图。
具体实施方式
20.下面结合附图和实施方式对本实用新型作进一步的详细说明：
21.说明书附图中的附图标记包括：1-箱体、2-保温箱、3-加热箱、4-导热隔板、 5-第一加热器、6-阻热层、7-自锁式万向轮、8-控制阀、9-保温层、10-蓄电池、 11-显示屏、12-导热板、13-固定槽、14-铰接板、15-支撑杆、16-止液夹。
22.如图1-2所示的，本实用新型提供一种用于输液、输血及腹腔、膀胱冲洗的多功能加温装置，包括箱体1，箱体1的下端固定安装有四个自锁式万向轮7，箱体1设有加热箱3和保温箱2，加热箱3位于保温箱2的下方，加热箱3和保温箱2之间通过导热隔板4固定连接，加热箱3的内部设有第一加热器5，加热箱3的下端固定安装有阻热层6，保温箱2的左右内侧壁均固定安装有保温层9，在其上壁固定安装有阻热层6，加热箱3的内部固定安装有温度传感器，加热箱 3和保温箱2的前端均铰接有盖体，该盖体与加热箱3和保温箱2的前端开口紧密
连接，保温箱2的盖体上开设有出液孔，出液孔固定安装有控制阀8，控制阀 8的进口端与该出液孔相接，控制阀8的出口端与冲洗器相接，在箱体1的上端和下端分别设有导管固定组件和蓄电池10，箱体1设有控制器，该控制器的显示屏11固定安装在箱体1的上表面，控制器与第一加热器5、温度传感器、控制阀8和蓄电池10均电性连接。
23.具体的，导管固定组件包括支撑杆15、导热板12和定位板14，支撑杆15 有两根，为液压升降结构，并且与控制器电性连接，支撑杆15对称设置在箱体 1的左右两侧，支撑杆15的上端穿出箱体1的上表面，在两根支撑杆15之间转动连接有导热板12，导热板12内设有空腔，该空腔内设有第二加热器，导热板 12在远离该第二加热器的外端面上开设有两道固定槽13，固定槽13呈回旋式，固定槽13的内部固定安装有温度感应器，下端出口处还固定安装有止液夹16，第二加热器和温度感应器与控制器电性连接，定位板14与导热板12的外端面滑动连接；此外，控制器的显示屏11可以显示温度感应器所读取的实时温度，显示屏11还设有温度报警功能，当温度感应器所读数值超过设定值，则会自动控制关闭第一加热器并且发出报警声，通过显示屏11还可以调节报警声的音量、显示屏11的亮度等基本参数，并且，由于控制器对控制阀8的开关控制，使得显示屏11可以在使用前设定预冲洗量、使用时显示实际冲洗的量、随时调节冲洗的速度等，通过显示屏11还可以预先选择所要执行的实际操作，如腹腔、膀胱冲洗或者输液、输血等，进而由控制器控制第一加热器5、第二加热器、温度感应器等元件的具体运作。
24.具体实施过程如下：在对腹腔、膀胱的冲洗液进行加温时，先将冲洗液袋体放入加热箱3，然后打开电源开关，控制器控制第一加热器5工作，使加热箱3 内的温度升高，温度感应器感应到加热箱3内的温度到设定值之后，控制器关闭第一加热器5，然后将温度适宜的冲洗液取出放入保温箱2中，使保温箱2中的冲洗液袋体的出口与控制阀8的进口端连接，控制阀8的出口端再连接冲洗器，即可对患者进行冲洗操作，在冲洗的同时，加温箱可以对另外的冲洗液加温；对输液、输血进行加温时，先将输液或输血导管放置到固定槽13中，用止液夹16 阻断导管内液体的通路，然后滑动关闭定位板14使导管的位置固定，然后控制器打开第二加热器，导热板12内腔开始升温，温度传导至其外端面，对导管内部的液体进行加温，待温度到达设定值后打开止液夹16，此时加温后的药液或血液进入患者体内，而未经加温的药液或血液持续流入固定槽13内的导管中，与导热板12接触升温，以此保证后续进入患者体内的液体温度适宜，还可以通过控制支撑杆15的高度，改变导热板12内导管的高度，以方便配合医护人员的实际输液或输血操作；进一步地，可以通过显示屏11调节控制阀8的开关，对冲洗速度进行调整，在本装置使用完毕后，通过控制器降低支撑杆15高度，翻转导热板12使其与箱体1的上表面贴合，以此完成收纳，还能保护显示屏11 不受磕碰损坏。
25.以上所述的仅是本实用新型的实施例，方案中公知的具体技术方案和/或特性等常识在此未作过多描述。应当指出，对于本领域的技术人员来说，在不脱离本实用新型技术方案的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。本技术要求的保护范围应当以其权利要求的内容为准，说明书中的具体实施方式等记载可以用于解释权利要求的内容。
