一种具有定位报警功能的医院腕带的制作方法

1.本实用新型属于医疗用品技术领域，具体是涉及一种具有定位报警功能的医院腕带。


背景技术：

2.目前，临床住院患者入院后均会佩戴医用腕带，医用腕带可提供病人识别信息，其内容包括：姓名、性别、床号、住院号及其它医疗特别要求的信息，是医院对病人进行标识的有效工具。医用腕带上的病人信息通常以手写或者打印为主，手腕带遇水或在潮湿的环境下其上面的信息容易模糊和掉色，不利于后期对病人身份的识别。同时，现有的医用腕带不具备定位报警功能，住院期间家属或护士一不小心，病人就会远离视线，不便于找寻。


技术实现要素：

3.本实用新型主要是解决上述现有技术所存在的技术问题，提供一种具有定位报警功能的医院腕带。
4.本实用新型的上述技术问题主要是通过下述技术方案得以解决的：一种具有定位报警功能的医院腕带，包括腕带座，所述腕带座的两侧分别设有左带体和右带体，所述右带体上沿长度方向间隔设有多个锁孔，所述左带体的后表面设有与锁孔相匹配的锁钉，所述左带体的其中一侧边设有锁片，所述锁片可以以锁片与左带体的连接处为轴心进行转动，所述锁片的后表面设有与锁钉相对应的锁帽；所述腕带座的顶端设有第一凹槽、及用于封盖第一凹槽的盖板，所述第一凹槽内设有患者信息卡片，所述腕带座的底端设有第二凹槽、及用于封盖第二凹槽的后盖，所述第二凹槽内设有控制器，所述控制器上设有与控制器电性连接的gprs定位器、扬声器、存储器和无线接收器，所述控制器上安装有sim卡座和电池座，所述sim卡座内设有sim卡，所述sim卡与控制器电性连接，所述电池座内设有电池，所述电池与控制器电性连接，所述腕带座的顶端还设有传声口、及与控制器电性连接的电源开关、报警开关、复位开关和工作指示灯，所述传声口与扬声器相对应。
5.作为优选，所述左带体的后表面沿左带体长度方向设有两个锁钉，所述锁钉之间的间距与锁孔之间的间距相匹配。
6.作为优选，所述锁片的前表面和后表面均设有橡胶凸块。
7.作为优选，所述盖板为透明的硅胶盖板，所述盖板的横截面略大于第一凹槽槽口的横截面，所述盖板和第一凹槽之间通过过盈配合相连。
8.作为优选，所述盖板的一侧设有拉手，所述腕带座的顶端设有用于放置拉手的拉手槽，所述拉手槽与腕带座相连通。
9.作为优选，所述后盖四周的边缘设有翻边，所述腕带座的底端设有与翻边相匹配的缺口，通过翻边和缺口的卡接配合将后盖与腕带座相连。
10.本实用新型具有的有益效果：本实用新型将记录有患者信息的患者信息卡片设置于第一凹槽内，并通过盖板对第一凹槽进行封盖，可对患者信息卡片进行一定的保护和防
丢。本实用新型通过gprs定位器、无线接收器、控制器、sim卡、报警开关和扬声器相配合，使腕带具有定位和报警功能，便于医护人员及时了解患者信息、及患者位置。
附图说明

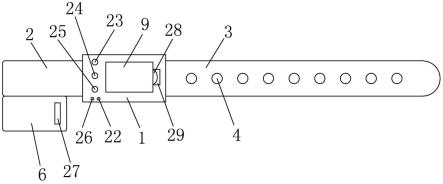

11.图1是本实用新型的一种结构示意图；
12.图2是本实用新型的一种后视结构示意图；
13.图3是本实用新型腕带座的一种剖视结构示意图；
14.图4是本实用新型控制器的一种连接结构示意图。
15.图中：1、腕带座；2、左带体；3、右带体；4、锁孔；5、锁钉；6、锁片；7、锁帽； 8、第一凹槽；9、盖板；10、患者信息卡片；11、第二凹槽；12、后盖；13、控制器；14、 gprs定位器；15、扬声器；16、存储器；17、无线接收器；18、sim卡座；19、sim卡； 20、电池座；21、电池；22、传声口；23、电源开关；24、报警开关；25、复位开关；26、工作指示灯；27、橡胶凸块；28、拉手；29、拉手槽；30、翻边；31、缺口。
具体实施方式
16.下面通过实施例，并结合附图，对本实用新型的技术方案作进一步具体的说明。
17.实施例：一种具有定位报警功能的医院腕带，如图1-图4所示，包括腕带座1，所述腕带座1的两侧分别设有左带体2和右带体3，所述腕带座1、左带体2和右带体3连成一体，所述右带体3上沿长度方向间隔设有多个锁孔4，所述左带体2的后表面设有与锁孔4相匹配的锁钉5，所述左带体2的其中一侧边设有锁片6，所述锁片6与左带体2连成一体，所述锁片6可以以锁片6与左带体2的连接处为轴心进行转动，所述锁片6的后表面设有与锁钉5相对应的锁帽7。使用时，锁片6朝锁钉5方向转动，与穿过锁孔4的锁钉5相扣接，将左带体2和右带体3相连，并形成环状，佩戴于患者手臂。
18.所述左带体2的后表面沿左带体2长度方向设有两个锁钉5，所述锁钉5之间的间距与锁孔4之间的间距相匹配，所述锁片6上设有与锁钉5相对应、且个数相同的锁帽7。采用上述设计，两个间隔排列的锁钉5穿插在相邻的两个锁孔4上，可对左带体2和右带体3之间的自由度进行限制，使两个带体高度重合，避免右带体3多余部分向外弯折，在使用时造成右带体3损坏；同时，采用两个锁帽7与锁钉5相配合，固定性好，不易脱落。
19.所述锁片6的前表面和后表面均设有橡胶凸块27。橡胶凸块27用于左带体2和右带体3拆开时手指的持捏，避免手指打滑，起到一定的防滑作用。
20.所述腕带座1为方形体结构，所述腕带座1的顶端设有第一凹槽8、及用于封盖第一凹槽8的盖板9，所述第一凹槽8内设有患者信息卡片10。患者信息卡片10用于记录患者的识别信息，其内容包括：姓名、性别、床号、住院号及其它医疗特别要求的信息，识别信息可打印于患者信息卡片10上，或者将识别信息转换成相应的二维码，然后将二维码打印于患者信息卡片10上，操作时，医护人员使用设备扫描二维码即可得到患者的识别信息。将患者信息卡片10放置于第一凹槽8内，并通过盖板9对第一凹槽8进行封盖，可对患者信息卡片10进行一定的保护和防丢。
21.所述腕带座1、左带体2、右带体3和盖板9均由硅胶制成，硅胶具有一定的柔软性和弹性，可增加佩戴时的舒适性。所述盖板9为透明盖板，可直接观察或扫描患者信息卡片10。
所述盖板9的横截面略大于第一凹槽8槽口的横截面，所述盖板9和第一凹槽8之间通过过盈配合相连；采用上述设计，可增加盖板9与第一凹槽8之间的密封性，起到一定的防水效果，避免患者信息卡片10遇水将其上面的信息模糊和掉色。
22.所述盖板9的一侧设有拉手28，所述腕带座1的顶端设有拉手槽29，所述拉手槽29 用于放置拉手28，所述拉手槽29与腕带座1相连通。通过设置拉手28，便于将盖板9从第一凹槽8内脱离。
23.所述腕带座1的底端设有第二凹槽11、及用于封盖第二凹槽11的后盖12，所述后盖 12由硅胶制成，所述后盖12四周的边缘设有翻边30，所述腕带座1的底端设有与翻边30 相匹配的缺口31，通过翻边30和缺口31的卡接配合将后盖12与腕带座1相连，进一步的，后盖12与腕带座1之间还可以通过螺丝螺接进行固定。
24.所述第二凹槽11内设有控制器13，所述控制器13上设有与控制器13电性连接的gprs 定位器14、扬声器15、存储器16和无线接收器17，所述控制器13上安装有sim卡座18 和电池座20，所述sim卡座18内设有sim卡19，所述sim卡19与gsm网络通讯连接，所述sim卡19与控制器13电性连接，所述电池座20内设有电池21，所述电池21与控制器13电性连接，所述腕带座1的顶端还设有传声口22、及与控制器13电性连接的电源开关23、报警开关24、复位开关25和工作指示灯26，所述传声口22与扬声器15相对应。
25.其中，无线接收器17通过无线与医院实时监控系统建立通讯连接，医院实时监控系统可通过无线接收器17向控制器13发送指令，如录入患者基本信息，控制器13可通过无线接收器17向医院实时监控系统发送患者的位置信息、报警信息等，以便于医护人员远程了解患者信息、及患者位置。
26.gprs定位器14用于定位患者位置，确保在患者离开床位时，医护人员也可获知其位置信息；通过控制器13可对gprs定位器14进行进一步的设置，如当患者离开医院时， sim卡19立即向医院实时监控系统发送短信进行报警，报告患者当前位置，以便于医护人员第一时间掌握患者行踪，进一步的，sim卡19可每隔一定时间发送一次短信，进行多次报警提醒，防止医护人员漏看信息。
27.存储器16用于存储患者的基本信息、及记录患者实时行踪；电池21用于供电；电源开关23用于控制控制器13的开启和关闭；当患者身体不适或需要帮助时，按下报警开关 24可触发扬声器15开启声音报警，并向控制器13传输报警信号，控制器13分别通过无线接收器17和sim卡19向医院实时监控系统进行报警；复位开关25用于解除报警；为便于区分，可将电源开关23、报警开关24、复位开关25设置成不同颜色；工作指示灯26 用于反馈当前控制器13的工作模式，即关闭模式或开启模式。
28.综上所述，本实用新型将记录有患者信息的患者信息卡片设置于第一凹槽内，并通过盖板对第一凹槽进行封盖，可对患者信息卡片进行一定的保护和防丢。本实用新型通过 gprs定位器、无线接收器、控制器、sim卡、报警开关和扬声器相配合，使腕带具有定位和报警功能，便于医护人员及时了解患者信息、及患者位置。
