一种心内科临床压迫快速止血装置的制作方法

1.本实用新型涉及医疗器械技术领域，具体为一种心内科临床压迫快速止血装置。


背景技术：

2.心内科，即心血管内科，是各级医院大内科为了诊疗心血管血管疾病而设置的一个临床科室，治疗的疾病包括心绞痛、高血压、猝死、心律失常、心力衰竭、早搏、心律不齐、心肌梗死、心肌病、心肌炎、急性心肌梗死等心血管疾病，在心内科临床的患者治疗过程中，常常需要对出血处做出压迫快速止血操作，这就需要专门的压迫快速止血装置加以辅助。
3.但是现有的心内科临床压迫快速止血装置在实际使用过程中，由于在对患者的出血位置处进行压迫止血时医务人员的力道难以掌握，缺乏一定的缓冲防护，容易适得其反从而对患者造成一定的伤害；同时，现有的心内科临床压迫快速止血装置在实际使用过程中，在对患者进行压迫止血时装置也容易沾有一定的药物或者血渍，从而容易造成交叉感染，并且在压迫止血过程中透气性能较差。


技术实现要素：

4.针对现有技术的不足，本实用新型提供了一种心内科临床压迫快速止血装置，克服了现有技术的不足，结构设计简单，有效的解决了现有的心内科临床压迫快速止血装置在实际使用过程中，由于在对患者的出血位置处进行压迫止血时医务人员的力道难以掌握，缺乏一定的缓冲防护，容易适得其反从而对患者造成一定的伤害；同时，现有的心内科临床压迫快速止血装置在实际使用过程中，在对患者进行压迫止血时装置也容易沾有一定的药物或者血渍，从而容易造成交叉感染，并且在压迫止血过程中透气性能较差的问题。
5.为了解决上述技术问题，本实用新型提供了如下的技术方案：
6.一种心内科临床压迫快速止血装置，包括装置主体，所述装置主体的底部连接有底座，所述底座的顶部中间位置处设置有垫板，所述垫板的顶部安装有缓冲弹簧，所述缓冲弹簧的顶端连接有防护垫；
7.所述缓冲弹簧设置有多个，且所述缓冲弹簧均呈等距离分布设置。
8.优选的，所述防护垫的表面开设有透气孔，且所述防护垫呈弧形设置，所述防护垫采用海绵材质。
9.优选的，所述装置主体的顶部中间位置处安装有螺杆，所述螺杆的顶端安装有把手，所述螺杆的外表面安装有连接板，所述螺杆与装置主体转动连接。
10.优选的，所述连接板与螺杆螺纹连接，所述连接板的底部两侧均连接有贯穿至装置主体内部的连杆，所述连杆沿装置主体的纵轴中心线对称分布。
11.优选的，所述连杆的底端均安装有活动板，所述活动板之间连接有压板，所述压板与活动板之间均安装有转轴，所述活动板通过转轴与压板转动连接。
12.优选的，所述压板的内部上方设置有收纳袋，所述收纳袋的表面设置有透气网，所述压板呈弧形设置，且所述压板位于防护垫的正上方。
13.本实用新型实施例提供了一种心内科临床压迫快速止血装置，具备以下有益效果：压板向下挤压并对肢体出血位置处进行压迫止血时，使得肢体将向下压缩缓冲弹簧，以避免压板对患者造成过大的压力而产生一定影响，从而能够通过防护垫和缓冲弹簧能够对患者进行缓冲防护，同时在缓冲弹簧的作用下向上推动防护垫也能够使得患者的出血位置处与压板相紧密接触，从而提高了对患者的防护效果，同时压板在移动过程中两侧的连接板能够在转轴的作用下进行转动，使得压板与患者更加贴近，以提高压板的压迫效果。
14.1、通过设置垫板、防护垫和缓冲弹簧，在对患者的肢体出血位置处进行压迫止血时，医务人员可将患者的肢体垫在防护垫上，随后在通过压板向下挤压并对肢体出血位置处进行压迫止血时，使得肢体将向下压缩缓冲弹簧，以避免压板对患者造成过大的压力而产生一定影响，从而能够通过防护垫和缓冲弹簧能够对患者进行缓冲防护，同时在缓冲弹簧的作用下向上推动防护垫也能够使得患者的出血位置处与压板相紧密接触，从而提高了对患者的防护效果。
15.2、通过设置收纳袋、透气网和转轴，在进行压迫止血时，可将相关止血药物或者止血物品放置于收纳袋内，使得压板在对出血位置处进行压迫止血时能够通过止血物品进行止血防护，并且通过透气网以提高透气效果，止血后可将物品取出，以避免造成交叉感染，并且压板在移动过程中两侧的活动板能够在转轴的作用下进行转动，使得压板与患者更加贴近，以提高压板的压迫效果。
附图说明
16.附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

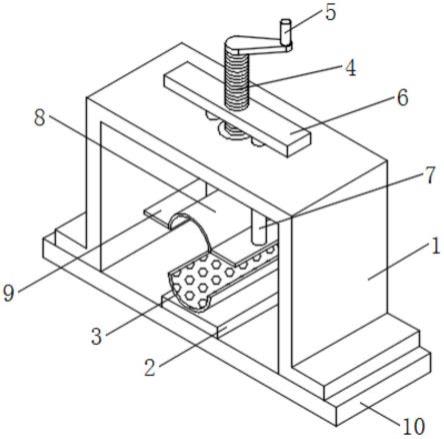

17.图1是本实用新型整体结构示意图；
18.图2是本实用新型防护垫拆分结构示意图；
19.图3是本实用新型压板内部结构示意图。
20.图中：1、装置主体；2、垫板；3、防护垫；4、螺杆；5、把手；6、连接板；7、连杆；8、压板；9、活动板；10、底座；11、缓冲弹簧；12、收纳袋；13、透气网；14、透气孔；15、转轴。
具体实施方式
21.以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。
22.实施例：如图1-3所示，一种心内科临床压迫快速止血装置，包括装置主体1，装置主体1的底部连接有底座10，底座10的顶部中间位置处设置有垫板2，垫板2的顶部安装有缓冲弹簧11，缓冲弹簧11的顶端连接有防护垫3，缓冲弹簧11设置有多个，且缓冲弹簧11均呈等距离分布设置，在通过压板8向下挤压并对肢体出血位置处进行压迫止血时，使得肢体将向下压缩缓冲弹簧11，以避免压板8对患者造成过大的压力而产生一定影响，从而能够通过防护垫3和缓冲弹簧11能够对患者进行缓冲防护，同时在缓冲弹簧11 的作用下向上推动防护垫3也能够使得患者的出血位置处与压板8 相紧密接触，从而提高了对患者的防护效果。
23.具体的，请参阅图1-2，防护垫3的表面开设有透气孔14，且防护垫3呈弧形设置，防护垫3采用海绵材质，以提高装置的透气效果，避免过于紧密而对患者造成影响，同时使得
防护垫3能够对患者起到较好的防护效果。
24.具体的，请参阅图1，装置主体1的顶部中间位置处安装有螺杆4，螺杆4的顶端安装有把手5，螺杆4的外表面安装有连接板 6，螺杆4与装置主体1转动连接，以便于医务人员通过转动把手5 带动螺杆4转动。
25.具体的，请参阅图1，连接板6与螺杆4螺纹连接，螺杆4转动后能够带动连接板6移动，连接板6的底部两侧均连接有贯穿至装置主体1内部的连杆7，连杆7沿装置主体1的纵轴中心线对称分布，连接板6从而带动连杆7进行移动。
26.具体的，请参阅图1和图3，连杆7的底端均安装有活动板9，活动板9之间连接有压板8，连杆7能够带动压板8向下移动从而对患者的出血位置处进行压迫止血处理，压板8与活动板9之间均安装有转轴15，活动板9通过转轴15与压板8转动连接，压板8 在移动过程中两侧的活动板9能够在转轴15的作用下进行转动，使得压板8与患者更加贴近，以提高压板8的压迫效果。
27.具体的，请参阅图1和图3，压板8的内部上方设置有收纳袋 12，收纳袋12的表面设置有透气网13，压板8呈弧形设置，且压板8位于防护垫3的正上方，可将相关止血药物或者止血物品放置于收纳袋12内，使得压板8在对出血位置处进行压迫止血时能够通过止血物品进行止血防护，并且通过透气网13以提高透气效果，止血后可将物品取出，以避免造成交叉感染，并且能够通过防护垫3 和压板8进行配合使用，以提高对患者的防护效果。
28.工作原理：首先，在对患者的肢体出血位置处进行压迫止血时，医务人员可将患者的肢体垫在防护垫3上，随后在通过压板8 向下挤压并对肢体出血位置处进行压迫止血时，使得肢体将向下压缩缓冲弹簧11，以避免压板8对患者造成过大的压力而产生一定影响，从而能够通过防护垫3和缓冲弹簧11能够对患者进行缓冲防护，同时在缓冲弹簧11的作用下向上推动防护垫3也能够使得患者的出血位置处与压板8相紧密接触，从而提高了对患者的防护效果，在进行压迫止血时，可将相关止血药物或者止血物品放置于收纳袋12内，使得压板8在对出血位置处进行压迫止血时能够通过止血物品进行止血防护，并且通过透气网13以提高透气效果，止血后可将物品取出，以避免造成交叉感染，并且压板8在移动过程中两侧的活动板9能够在转轴15的作用下进行转动，使得压板8与患者更加贴近，以提高压板8的压迫效果。
