一种骨折用固定夹板的制作方法

1.本发明涉及一种固定夹板，尤其涉及一种骨折用固定夹板。


背景技术：

2.骨折是指骨结构的连续性完全或部分断裂。多见于儿童及老年人，中青年人也时有发生。病人常为—个部位骨折，少数为多发性骨折。经及时恰当处理，多数病人能恢复原来的功能，少数病人可遗留有不同程度的后遗症。
3.目前，在临床上对四肢骨折的患者，尤其是一些骨折位移较小，或者复位后的骨折患者。大部分采用的固定方式为外固定。以石膏的使用最为广泛，石膏固定，价格便宜，并且易于塑性，固定牢靠。同时，还可以采用高分子绷带来进行固定，相比石膏更加轻便，透气性更好，并且硬度比较高，是普通石膏的几倍。但是，其价格会比石膏更贵。
4.不论是石膏，还是高分子绷带，均为一次性用品，无法重复利用。并且拆除时，有些繁琐。石膏如果是管型石膏或者树质石膏一般比较坚硬，先用水侵湿，然后用专业的拆除石膏的刀锯，将石膏锯到接近皮肤处，再用石膏剪剪开；高分子绷带拆除时要用特殊剪刀剪断，因为高分子绷带的黏性好，反向撕开几乎不可能，所以最后也需要用特殊剪刀剪断。所以，不管是石膏，还是高分子绷带，在拆卸时，需要用到特殊的工具，来进行拆除，并且拆卸时也比较麻烦，如果操作不当，还容易伤害到患者。
5.针对上述问题，人们需要一种骨折用固定夹板来满足骨折外固定的需要。


技术实现要素：

6.本发明目的在于克服现有技术中存在的不足，提供一种骨折用固定夹板。
7.本发明的目的是这样实现的：一种骨折用固定夹板，包括若干夹板组件，包覆在患者需要固定的骨折处；连接组件，可拆卸的安装在所述夹板组件的两侧，两两相邻的所述连接组件之间转动连接，用以连接所述夹板组件，使若干所述夹板组件构成一体。
8.进一步地，所述夹板组件包括定位板、两个活动夹板、连接板，所述定位板两侧转动连接所述活动夹板，所述活动夹板的另一端转动连接所述连接板，所述连接板可拆卸的安装在所述连接组件表面。
9.进一步地，所述定位板两侧安装有限位组件，限制所述活动夹板的转动。
10.进一步地，所述限位组件包括活动限位块、限位螺栓、拉环、连接柄、推拉杆、顶部限位件，所述定位板顶面沿其长度方向贯穿的开设有限位滑槽，所述限位滑槽两侧开设有与所述顶部限位件相适配的容纳槽，所述活动限位块两侧转动连接所述连接柄，所述连接柄另一端转动连接所述推拉杆，所述推拉杆另一端设置所述顶部限位件，所述推拉杆与所述限位滑槽滑动连接，不使用时所述顶部限位件位于所述容纳槽内，所述活动限位块中心处开设有连接孔，所述限位螺栓穿过所述连接孔与所述限位滑槽底面螺接，所述活动限位块顶面设置所述拉环。
11.进一步地，所述限位组件还包括底部限位件、推拉板，所述定位板底面沿其长度方向开设有底部滑槽，所述底部滑槽内滑动连接所述底部限位件，所述底部限位件外端设置所述推拉板。
12.进一步地，所述连接组件包括连接块、连接棱，所述夹板组件两侧可拆卸的安装所述连接块，相邻的两个所述连接块之间在其侧壁边缘处转动连接，相邻的两个所述连接块，任意一个所述连接块侧壁设置所述连接棱，另一个所述连接块侧壁开设有与所述连接棱相适配的连接槽，所述连接棱与所述连接槽滑动连接。
13.进一步地，所述连接棱与相邻的所述连接块之间设置有固定组件，用以固定两个相邻的所述连接块，使二者之间角度固定。
14.进一步地，所述固定组件包括固定轴、固定旋盖，所述连接槽一侧贯穿的开设有弧槽口，所述连接棱一侧设置所述固定轴，所述固定轴通过所述连接槽延伸至所述连接块外侧，所述固定轴顶端螺接所述固定旋盖。
15.进一步地，所述连接槽顶部开设有摩擦槽，所述摩擦槽内部设置所述摩擦垫。
16.进一步地，所述固定旋盖与所述固定轴之间设置有二次固定组件。
17.进一步地，所述二次固定组件包括挤压棒、v形板、施压板，所述固定轴内腔贯穿的开设有与所述挤压棒相适配的固定孔，所述固定孔两侧贯穿的开设有固定槽，所述固定槽内滑动连接所述施压板，两个所述施压板顶部设置所述v形板，所述固定旋盖内腔顶部设置所述挤压棒。
18.进一步地，所述二次固定组件还包括挤压板，所述固定槽外端设置所述挤压板。
19.本发明的优势：通过夹板组件配合连接组件，来固定在患者骨折处的外侧，起到外固定的作用。本发明可以重复使用，克服了石膏、高分子绷带一次性使用的缺陷，经济性更好。同时，夹板组件通过连接组件可以转动，以适用不同身材的四肢患者。在拆除时，也无需像石膏、高分子绷带一样使用特殊工具进行破坏性的拆除，只需向远离患者肢体的一侧转动夹板组件即可，使得骨折愈合后，外固定的拆除更加方便。
附图说明

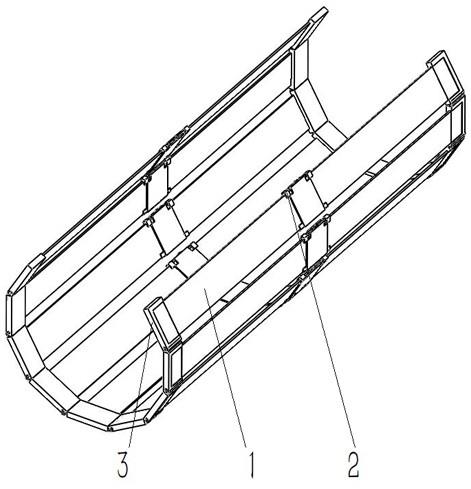

20.图1为一种骨折用固定夹板结构示意图。
21.图2为夹板组件结构示意图。
22.图3为夹板组件局部结构示意图。
23.图4为限位组件结构示意图一。
24.图5为限位组件剖视结构示意图。
25.图6为限位组件结构示意图二。
26.图7为连接组件结构示意图。
27.图8为固定组件结构示意图。
28.图9为固定组件剖视结构示意图。
29.图10为二次固定组件结构示意图。
30.图中：1.夹板组件、11.定位板、111.限位滑槽、112.容纳槽、113.底部滑槽、12.活动夹板、13.连接板；
2.限位组件、21.活动限位块、211.连接孔、22.限位螺栓、23.拉环、24.连接柄、25.推拉杆、26.顶部限位件、27.底部限位件、28.推拉板；3.连接组件、31.连接块、311.连接槽、312.弧槽口、313.摩擦槽、32.连接棱；4.固定组件、41.固定轴、411.固定孔、412.固定槽、42.固定旋盖、43.摩擦垫；5.二次固定组件、51.挤压棒、52.v形板、53.施压板、54.挤压板。
具体实施方式
31.为了使技术领域的人员更好地理解本技术中的技术方案，下面将结合本技术实施例中的附图，对本技术实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本技术一部分实施例，而不是全部的实施例。基于本技术中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都应当属于本技术保护的范围。
32.本技术实施例提供一种骨折用固定夹板。
33.实施例1，如图1-10所示。
34.一种骨折用固定夹板，包括若干夹板组件1，包覆在患者需要固定的骨折处。通过若干夹板组件1，来对患者的骨折处进行固定。
35.所述夹板组件1包括定位板11、两个活动夹板12、连接板13。所述定位板11两侧转动连接所述活动夹板12，所述活动夹板12的另一端转动连接所述连接板13，所述连接板13可拆卸的安装在所述连接组件3表面。当所述夹板组件1在患者骨折处进行外固定时，所述定位板11、所述活动夹板12、所述连接板13三者处于同一平面，构成一个竖板状的结构体。通过若干所述夹板组件1来包覆在患者骨折处外部，对患者骨折处进行外固定，使骨折端不会受力过大，利于骨质愈合。如果不进行固定，骨折端会在受力情况下出现轻微移动的情况，进而造成骨痂难以生长。
36.所述定位板11两侧安装有限位组件2，限制所述活动夹板12的转动。
37.所述限位组件2包括活动限位块21、限位螺栓22、拉环23、连接柄24、推拉杆25、顶部限位件26。所述定位板11顶面沿其长度方向贯穿的开设有限位滑槽111，所述限位滑槽111两侧开设有与所述顶部限位件26相适配的容纳槽112，所述活动限位块21两侧转动连接所述连接柄24，所述连接柄24另一端转动连接所述推拉杆25，所述推拉杆25另一端设置所述顶部限位件26，所述推拉杆25与所述限位滑槽111滑动连接，不使用时所述顶部限位件26位于所述容纳槽112内，所述活动限位块21中心处开设有连接孔211，所述限位螺栓22穿过所述连接孔211与所述限位滑槽111底面螺接，所述活动限位块21顶面设置所述拉环23。当需要限制所述活动夹板12的转动时，向内拧紧所述限位螺栓22，所述限位螺栓22的螺帽带动所述活动限位块21向下移动，直至底面与所述限位滑槽111底面贴合。所述活动限位块21向下移动的过程中，所述连接柄24推动所述推拉杆25将所述顶部限位件26推出。通过所述顶部限位件26将所述活动夹板12顶部进行固定，从而使所述活动夹板12与所述定位板11固定在一起，使二者处于同一平面。当需要取下某一个所述夹板组件1来对来检查骨折处、或者对骨折处进行换药操作时。拧开所述限位螺栓22，拧动所述限位螺栓22的同时，拉动所述拉环23，使所述活动限位块21向上移动。通过所述连接柄24拉动所述推拉杆25，将所述顶部限位件26从所述活动夹板12顶部移出，直至所述顶部限位件26完全缩回所述容纳槽112中，
此时所述顶部限位件26与所述活动夹板12脱离接触，进而解除了对所述活动夹板12的顶部固定。待所述活动夹板12的底部固定解除后，即可向外拉动所述定位板11，将所述连接板13从所述连接组件3上拆下，进而将该部分的所述夹板组件1整体拆除。以便医护人员对该部位进行检查或者换药操作。
38.所述限位组件2还包括底部限位件27、推拉板28，所述定位板11底面沿其长度方向开设有底部滑槽113，所述底部滑槽113内滑动连接所述底部限位件27，所述底部限位件27外端设置所述推拉板28。拉动所述推拉板28将所述底部限位件27拉出，通过所述底部限位件27将所述活动夹板12底部进行固定，与所述顶部限位件26配合，对所述活动夹板12上下两侧均进行固定，使固定更牢靠。当需要取下某一个所述夹板组件1来对来检查骨折处、或者对骨折处进行换药操作时。推动所述推拉板28，将所述底部限位件27推回所述底部滑槽113内，此时所述底部限位件27与所述活动夹板12脱离接触，进而解除了对所述活动夹板12的底部固定。待所述活动夹板12的顶部固定解除后，即可向外拉动所述定位板11，将所述连接板13从所述连接组件3上拆下，进而将该部分的所述夹板组件1整体拆除。以便医护人员对该部位进行检查或者换药操作。
39.还包括连接组件3，可拆卸的安装在所述夹板组件1的两侧，两两相邻的所述连接组件3之间转动连接，用以连接所述夹板组件1，使若干所述夹板组件1构成一体。
40.所述连接组件3包括连接块31、连接棱32，所述夹板组件1两侧可拆卸的安装所述连接块31，相邻的两个所述连接块31之间在其侧壁边缘处转动连接，相邻的两个所述连接块31，任意一个所述连接块31侧壁设置所述连接棱32，另一个所述连接块31侧壁开设有与所述连接棱32相适配的连接槽311，所述连接棱32与所述连接槽311滑动连接。通过所述连接块31之间的转动连接，使若干所述夹板组件1构成一体，包覆在患者骨折处外侧，进而对患者骨折端进行固定，避免骨折端产生位移。
41.所述连接棱32与相邻的所述连接块31之间设置有固定组件4，用以固定两个相邻的所述连接块31，使二者之间角度固定。
42.所述固定组件4包括固定轴41、固定旋盖42，所述连接槽311一侧贯穿的开设有弧槽口312，所述弧槽口312的圆心位于两个相邻所述连接块31的转动连接处。所述连接棱32一侧设置所述固定轴41，所述固定轴41通过所述连接槽311延伸至所述连接块31外侧，所述弧槽口312限制所述固定轴41的移动范围，从而限制所述连接块31的转动角度，进而限制了两个所述夹板组件1所呈的小角度。所述固定轴41顶端螺接所述固定旋盖42。所述连接槽311顶部开设有摩擦槽313，所述摩擦槽313内部设置所述摩擦垫43。当需要固定所述夹板组件1位置时，拧紧所述固定旋盖42，使所述固定旋盖42下端与所述摩擦垫43接触，通过二者之间的摩擦力，来限制所述固定轴41的位置，从而限制两个所述连接块31之间的相对位置，最终固定两个相邻的所述夹板组件1之间的相对位置。
43.所述固定旋盖42与所述固定轴41之间设置有二次固定组件5，对所述固定轴41的位置进行二次固定，确保固定牢靠。
44.所述二次固定组件5包括挤压棒51、v形板、施压板53。所述固定轴41内腔贯穿的开设有与所述挤压棒51相适配的固定孔411，所述固定孔411两侧贯穿的开设有固定槽412，所述固定槽412内滑动连接所述施压板53，两个所述施压板53顶部设置所述v形板，所述固定旋盖42内腔顶部设置所述挤压棒51。所述二次固定组件5还包括挤压板54，所述固定槽412
外端设置所述挤压板54。所述挤压板54为橡胶材质。常态下所述挤压板54外侧壁与所述固定槽412外端平齐。向下拧紧所述固定旋盖42时，带动所述挤压棒51向下移动，将所述v形板向下压动，带动所述施压板53向外移动，将所述挤压板54从所述固定槽412顶出，与所述弧槽口312侧壁接触，通过加压产生摩擦力，进而固定所述固定轴41的位置。
45.当所述固定旋盖42拧紧时，所述固定旋盖42下端与所述摩擦垫43接触，所述挤压棒51带动所述v形板，带动所述施压板53将所述加压板顶至所述弧槽口312侧壁。
46.本发明在使用时：进行外固定时，转动所述夹板组件1，使所述夹板组件1围绕患者骨折处贴合，然后通过所述固定组件4以及二次固定组件5，对与所述夹板组件1连接的所述连接组件3进行固定，从而限制所述夹板组件1的位置。使所述夹板组件1在患者骨折处进行外固定。
47.当需要对骨折处进行检查以及换药时，取下一个或多个所述夹板组件1，将骨折处敞开。拧开所述限位螺栓22，拧动所述限位螺栓22的同时，拉动所述拉环23，使所述活动限位块21向上移动。通过所述连接柄24拉动所述推拉杆25，将所述顶部限位件26从所述活动夹板12顶部移出，直至所述顶部限位件26完全缩回所述容纳槽112中，此时所述顶部限位件26与所述活动夹板12脱离接触，进而解除了对所述活动夹板12的顶部固定。推动所述推拉板28，将所述底部限位件27推回所述底部滑槽113内，此时所述底部限位件27与所述活动夹板12脱离接触，进而解除了对所述活动夹板12的底部固定。即可向外拉动所述定位板11，将所述连接板13从所述连接组件3上拆下，进而将该部分的所述夹板组件1整体拆除。以便医护人员对该部位进行检查或者换药操作。
48.当骨折处愈合后，解除所述固定组件4与所述二次固定组件5对所述连接组件3的固定，进而使所述夹板组件1可以自由转动，进而将其整体取下，进行消杀，以便后续患者使用。
49.需要说明的是，在本文中，诸如“第一”和“第二”等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
50.本领域技术人员在考虑说明书及实践这里公开的申请后，将容易想到本技术的其它实施方案。本技术旨在涵盖本技术的任何变型、用途或者适应性变化，这些变型、用途或者适应性变化遵循本技术的一般性原理并包括本技术未公开的本技术领域中的公知常识或惯用技术手段。说明书和实施例仅被视为示例性的，本技术的真正范围和精神由权利要求指出。应当理解的是，本技术并不局限于上面已经描述并在附图中示出的精确结构，并且可以在不脱离其范围进行各种修改和改变。本技术的范围仅由所附的权利要求来限制。
