一种盆底功能磁刺激治疗仪的制作方法

1.本实用新型涉及医疗康复器械技术领域，具体是指一种盆底功能磁刺激治疗仪。


背景技术：

2.盆底类疾病主要分为神经损伤疾病、泌尿类疾病、疼痛类疾病、生殖类疾病四类。神经损伤疾病有偏瘫，截瘫后尿失禁、尿潴留等；泌尿类疾病有逼尿肌反射亢进、尿频尿急综合征、各种类型尿失禁、前列腺炎综合征、儿童遗尿症等；疼痛类疾病有不明原因的盆腔疼痛、间质性膀胱炎、产后阴道痉挛、会阴疼痛等；生殖类疾病性功能障碍等。现有申请号为217172829.2的中国专利公开一种盆底磁刺激治疗仪，其结构一体化更易于安装和维护，非侵入性、无创、无痛治疗不会对体腔造成伤害或感染，符合人体工程座椅在治疗过程中更舒适。但因治疗仪的椅背与主体固定连接，进而无法根据使用需求对椅背进行指定角度调节，导致装置使用舒适度降低，且因不同体型的人盆部位置不同，治疗盒位置固定导致治疗按摩效果大大降低。


技术实现要素：

3.针对现有技术的不足，本实用新型的目的在于提供一种使用舒适，治疗效果好的盆底功能磁刺激治疗仪。
4.为了实现上述目的，本实用新型通过下述技术方案实现：一种盆底功能磁刺激治疗仪，包括治疗椅，所述治疗椅的内部安装有治疗盒，所述治疗椅的侧面设置有椅背，所述椅背的侧面连接有主体，所述主体的侧壁开设有传动组件；
5.所述传动组件包括有转轴、连接块、滑杆、螺杆、滑槽、限位槽和电机，所述主体的侧壁开设有滑槽，所述滑槽的内底部安装有电机，所述电机的一端连接有螺杆，所述螺杆的两侧均设置有滑杆，所述椅背的侧壁连接有连接块，所述椅背与治疗椅之间设置有转轴，所述治疗椅的内部开设有两个限位槽。
6.为了更好地实现本实用新型，进一步地，所述椅背与治疗椅为转动连接，所述螺杆与治疗椅为螺纹啮合连接，所述滑杆与限位槽均为滑动连接。
7.为了更好地实现本实用新型，进一步地，所述连接块的一端两侧均连接有滑块，所述滑槽呈“t”字形结构，所述滑块与滑槽为滑动连接。
8.为了更好地实现本实用新型，进一步地，所述滑杆的末端均连接有限位块，所述限位块的表面与限位槽的内壁紧密贴合，所述限位槽的槽口处与滑杆的表面紧密贴合。
9.为了更好地实现本实用新型，进一步地，所述治疗椅的内部设置有移动组件，所述移动组件包括有连接杆、移动槽、定位槽、固定板和定位杆，所述治疗椅的内部开设有移动槽，所述移动槽的两端底部均安装有固定板，所述固定板的内部均开设有若干定位槽，所述治疗盒的两侧均连接有连接杆，所述连接杆的末端内部均嵌有定位杆。
10.为了更好地实现本实用新型，进一步地，所述移动槽的两端底部均开设有通槽，所述连接杆的底部均连接有固定块，所述连接杆与移动槽为滑动连接。
11.为了更好地实现本实用新型，进一步地，所述连接杆内部的定位杆表面套有限位盘，所述限位盘的顶部安装有弹簧，所述定位杆与连接杆为滑动连接。
12.为了更好地实现本实用新型，进一步地，所述连接杆顶部表面低于治疗盒，所述治疗盒的侧面连接有伸缩式连接套。
13.本实用新型的工作原理为，现根据使用者的身材体型，将两个定位杆上提从定位槽内部抽出，推动连接杆带动治疗盒移动，将治疗盒移动到合适的位置后松开定位杆，在弹簧的作用力下定位杆伸入定位槽内部完成固定，解决了之前治疗盒无法调节导致治疗效果不理想的问题，启动电机带动螺杆转动，在限位槽对滑杆的限位下使治疗椅与主体分离，同步带动连接块于滑槽内部滑动，进而改变椅背的角度使装置的使用舒适度更高。
14.有技术相比，具有以下优点及有益效果：
15.（1）本实用新型通过设置传动组件，启动电机带动螺杆转动，通过螺杆与治疗椅之间的啮合传动，在限位槽对滑杆的限位下使治疗椅与主体分离，同步带动连接块于滑槽内部滑动，进而改变椅背的角度使装置的使用舒适度更高；
16.（2）本实用新型通过设置移动组件，将两个定位杆上提从定位槽内部抽出，推动连接杆带动治疗盒移动，将治疗盒移动到合适的位置后松开定位杆，在弹簧的作用力下定位杆伸入定位槽内部完成固定，可根据使用者的身材体型对治疗盒进行位置调节。
17.（3）本实用新型结构设置合理，功能完善，使用方便，解决了之前治疗盒无法调节导致治疗效果不理想的问题，具有良好的应用前景，适宜广泛推广应用。
附图说明
18.通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其他特征、目的和优点将会变得更为明显：

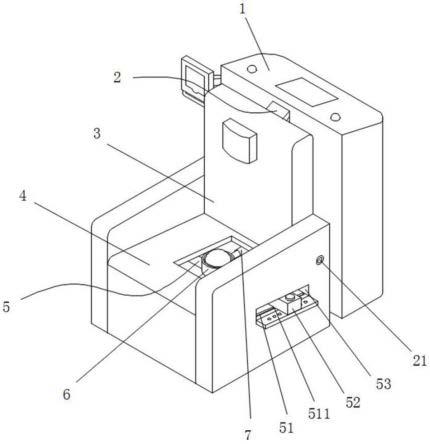

19.图1为本实用新型的立体结构示意图；
20.图2为本实用新型中主体的立体结构示意图；
21.图3为本实用新型中部分结构的俯视状态下的剖面结构示意图；
22.图4为本实用新型中移动组件的剖面结构示意图。
23.其中：1—主体，2—传动组件，21—转轴，22—滑块，23—连接块，24—限位块，25—滑杆，26—螺杆，27—滑槽，28—限位槽，29—电机，3—椅背，4—治疗椅，5—移动组件，51—通槽，511—固定块，52—连接杆，53—移动槽，54—定位槽，55—固定板，56—限位盘，57—弹簧，58—定位杆，6—治疗盒，7—连接套。
具体实施方式
24.下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本实用新型，而不能理解为对本实用新型的限制。
25.在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示
或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
26.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；也可以是直接相连，也可以是通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
27.实施例1：
28.本实施例的主要结构，如图1~3所示，包括治疗椅4，所述治疗椅4的内部安装有治疗盒6，所述治疗椅4的侧面设置有椅背3，所述椅背3的侧面连接有主体1，所述主体1的侧壁开设有传动组件2；
29.所述传动组件2包括有转轴21、连接块23、滑杆25、螺杆26、滑槽27、限位槽28和电机29，所述主体1的侧壁开设有滑槽27，所述滑槽27的内底部安装有电机29，所述电机29的一端连接有螺杆26，所述螺杆26的两侧均设置有滑杆25，所述椅背3的侧壁连接有连接块23，所述椅背3与治疗椅4之间设置有转轴21，所述治疗椅4的内部开设有两个限位槽28。
30.具体实施方式为，启动电机29带动螺杆26转动，在限位槽28对滑杆25的限位下使治疗椅4与主体1分离，同步带动连接块23于滑槽27内部滑动，进而改变椅背3的角度使装置的使用舒适度更高。
31.实施例2：
32.本实施例在上述实施例的基础上，进一步限定椅背3与治疗椅4的连接方式，如图1~3所示，所述椅背3与治疗椅4为转动连接，所述螺杆26与治疗椅4为螺纹啮合连接，所述滑杆25与限位槽28均为滑动连接。电机29带动螺杆26转动，在限位槽28对滑杆25的限位下使治疗椅4与主体1分离。本实施例的其他部分与上述实施例相同，不再赘述。
33.实施例3：
34.本实施例在上述实施例的基础上，进一步增设滑块22，如图2所示，所述连接块23的一端两侧均连接有滑块22，所述滑槽27呈“t”字形结构，所述滑块22与滑槽27为滑动连接。连接块23于滑槽27内部滑动，使椅背3绕转轴21转动完成角度调整。本实施例的其他部分与上述实施例相同，不再赘述。
35.实施例4：
36.本实施例在上述实施例的基础上，进一步增设限位块24，如图2，图3所示，所述滑杆25的末端均连接有限位块24，所述限位块24的表面与限位槽28的内壁紧密贴合，所述限位槽28的槽口处与滑杆25的表面紧密贴合。连接块23于滑槽27内部限位卡接，加强椅背3与主体1之间的连接性。本实施例的其他部分与上述实施例相同，不再赘述。
37.实施例5：
38.本实施例在上述实施例的基础上，进一步增设移动组件5，如图1，图4所示，所述治疗椅4的内部设置有移动组件5，所述移动组件5包括有连接杆52、移动槽53、定位槽54、固定板55和定位杆58，所述治疗椅4的内部开设有移动槽53，所述移动槽53的两端底部均安装有固定板55，所述固定板55的内部均开设有若干定位槽54，所述治疗盒6的两侧均连接有连接杆52，所述连接杆52的末端内部均嵌有定位杆58。根据使用者的身材体型，将两个定位杆58
上提从定位槽54内部抽出，推动连接杆52带动治疗盒6移动，将治疗盒6移动到合适的位置后松开定位杆58，在弹簧57的作用力下定位杆58伸入定位槽54内部完成固定，解决了之前治疗盒6无法调节导致治疗效果不理想的问题。本实施例的其他部分与上述实施例相同，不再赘述。
39.实施例6：
40.本实施例在上述实施例的基础上，进一步限定移动组件5的结构，如图1，图4所示，所述移动槽53的两端底部均开设有通槽51，所述连接杆52的底部均连接有固定块511，所述连接杆52与移动槽53为滑动连接。通槽51对固定块511形成限位，使治疗盒6始终于治疗椅4中线上进行移动。本实施例的其他部分与上述实施例相同，不再赘述。
41.实施例7：
42.本实施例在上述实施例的基础上，进一步限定移动组件5的结构，如图1，图4所示，所述连接杆52内部的定位杆58表面套有限位盘56，所述限位盘56的顶部安装有弹簧57，所述定位杆58与连接杆52为滑动连接。弹簧57可使定位杆58伸入定位槽54内部完成对治疗盒6固定。本实施例的其他部分与上述实施例相同，不再赘述。
43.实施例8：
44.本实施例在上述实施例的基础上，进一步限定移动组件5的结构，如图1，图4所示，所述连接杆52顶部表面低于治疗盒6，所述治疗盒6的侧面连接有伸缩式连接套7。使治疗盒6更加贴于人体，伸缩式连接套7可对治疗盒6的导向实施有效保护。本实施例的其他部分与上述实施例相同，不再赘述。
45.本实用新型中电机29为现有已公开技术，选用的型号为z2d15w。
46.可以理解的是，根据本实用新型一个实施例的治疗仪结构，例如主体1、椅背3、治疗椅4和治疗盒6等部件的工作原理和工作过程都是现有技术，且为本领域的技术人员所熟知，这里就不再进行详细描述。
47.尽管已经示出和描述了本实用新型的实施例，本领域的普通技术人员可以理解：在不脱离本实用新型的原理和宗旨下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由权利要求及其等同物限定。
