阴道检查装置的制作方法

1.本技术涉及医疗器械技术领域，特别是涉及阴道检查装置。


背景技术：

2.在当今社会下，许多人对妇科疾病缺乏应有的认识，缺乏对身体的保健，加之各种不良生活习惯等，导致一些女性患上一些妇科疾病。对阴道和宫颈做及时的检查是一种有效降低妇科疾病的发病率和死亡率的方法，通常可以使用阴道检查装置来对女性阴道和宫颈进行检查，将阴道检查装置伸入阴道内，利用阴道检查装置内的摄像头观察阴道和宫颈的图像。
3.在相关技术中，使用阴道检查装置对女性阴道和宫颈进行检查需要调整摄像头在阴道中的位置，使用时不方便，且频繁调整摄像头在阴道中的位置可能会给被检查者带来不适。


技术实现要素：

4.本技术主要解决的技术问题是提供一种阴道检查装置，能够对阴道进行检查。
5.为解决上述技术问题，本技术采用的一个技术方案是：提供一种阴道检查装置，所述阴道检查装置包括可插入设备以及摄影设备，所述可插入设备能够插入到阴道中，所述摄影设备安装在所述可插入设备中，在所述可插入设备插入所述阴道时，所述摄影设备与所述阴道的侧壁相对，以记录所述阴道内的图像信息或者视频信息。
6.可选地，所述摄影设备包括摄像头，在所述可插入设备插入所述阴道时，所述摄像头相对于所述阴道倾斜设置。
7.可选地，所述摄像头的拍摄方向相对于所述阴道延伸方向之间的角度为20
°
～70
°
。
8.可选地，所述摄影设备还包括电路板组件以及摄像头支架，所述摄像头支架与所述电路板组件连接，所述摄像头与所述电路板组件电连接，所述摄像头安装于所述摄像头支架上。
9.可选地，所述摄像头支架包括与所述电路板组件连接的连接部和安装所述摄像头的安装部，所述连接部与所述阴道平行设置，所述连接部与所述安装部连接，所述连接部与所述安装部之间具有夹角。
10.可选地，所述摄影设备还包括发光源，所述发光源设于所述摄像头的四周，所述发光源用于照射所述阴道，为所述摄像头提供成像的光源。
11.可选地，所述发光源包括白色led灯珠和/或绿色led灯珠。
12.可选地，所述可插入设备包括壳体，所述壳体开设有容置槽，所述摄影设备容置于所述容置槽中，所述容置槽具有至少一个开口，在所述可插入设备插入所述阴道时，所述开口与所述阴道的侧壁相对，所述摄影设备通过所述开口记录所述图像信息或者所述视频信息。
13.可选地，所述可插入设备还包括收纳装置，所述收纳装置设有收纳空间，所述可插入设备插入所述收纳空间中。
14.本技术的有益效果是：区别于现有技术的情况，本技术的阴道检查装置包括可插入设备以及摄影设备，可插入设备能够插入到阴道中，所述摄影设备安装在所述可插入设备中，在可插入设备插入阴道时摄影设备与所述阴道的侧壁相对，以记录所述阴道内的图像信息或者视频信息。故本技术的阴道检查装置插入阴道后，可以直接记录阴道内的图像信息或者视频信息，无需调整摄影设备的位置，操作方便。
附图说明
15.图1是本技术阴道检查装置一实施例处于收纳状态的结构示意图；
16.图2是本技术阴道检查装置一实施例处于非收纳状态的结构示意图；
17.图3是本技术阴道检查装置一实施例的爆炸结构示意图；
18.图4是本技术阴道检查装置一实施例位于阴道时的结构示意图；
19.图5是本技术阴道检查装置一实施例中可插入设备的爆炸结构示意图；
20.图6是本技术阴道检查装置一实施例中摄影设备的结构示意图；
21.图7是图6实施例中阴道检查装置的摄像头组件的侧面结构示意图；
22.图8是本技术阴道检查装置一实施例中电路板组件的结构示意图。
具体实施方式
23.下面将结合本技术实施例中的附图，对本技术实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅是本技术的一部分实施例，而不是全部的实施例。基于本技术中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本技术保护的范围。
24.多女性对妇科疾病缺乏应有的认识，缺乏对身体的保健，加之各种不良生活习惯等，导致一些女性患上一些妇科疾病。例如宫颈癌是最常见的妇科恶性肿瘤，如果能够早期发现，能够大幅度降低发病率和死亡率。本技术提供阴道检查装置实施例，阴道检查装置用于女性在家自行对生殖器官进行检测，及时发现生殖器官内的疾病，防止疾病的进一步恶化。
25.请参阅图1、图2和图3，图1是本技术阴道检查装置一实施例处于收纳状态的结构示意图，图2是本技术阴道检查装置一实施例处于非收纳状态的结构示意图，图3是本技术阴道检查装置一实施例的爆炸结构示意图。
26.具体而言，阴道检查装置10可以包括可插入设备100、收纳装置200以及摄影设备300。可插入设备100具有至少一个接触表面，用于插入到女性的阴道中，而摄影设备300安装在可插入设备100内，在可插入设备100插入到阴道时，摄影设备300被可插入设备100带入阴道内，摄影设备300可以在阴道中记录阴道内的图像信息或者视频信息，以供使用者观测自己的阴道内部情况，进而判断阴道或宫颈口是否发生病变。
27.例如，使用者可以通过阴道内的图像信息或者视频信息，观察自己阴道和宫颈表面是否光滑，是否存在炎症、糜烂、溃疡、肿物等异常。若观察到阴道或宫颈存在异常，可以去医院进一步检测或者及时就医，防止疾病的进一步恶化。
28.收纳装置200设有与可插入设备100匹配的收纳空间201。在不使用阴道检查装置10时，可以将可插入设备100插入到收纳装置200中的收纳空间201中，防止可插入设备100受到外部灰尘、细菌、杂质污染，而需要使用阴道检查装置10进行阴道检测时，可以将可插入设备100从收纳空间201拔出。收纳装置200还便于阴道检查装置10的携带，在需要携带阴道检查装置10外出时，无需其他的包装，便可以将本技术的阴道检查装置10携带出门。
29.可选地，可插入设备100和收纳装置200之间可以卡扣连接、螺纹连接或者增设阻尼件，防止可插入设备100从收纳装置200内的收纳空间201中滑脱。
30.在一些实施例中，收纳装置200还包括电源(图未示)和紫外灯珠(图未示)，其中电源存储电能，电源可以用于对可插入设备100充电，并且向紫外灯珠提供电能。在可插入设备100收纳于收纳空间201时，收纳装置200通过电源对可插入设备100进行充电，充电的方式可以是通过充电端子连接进行有线充电，或者在收纳装置200和可插入设备100各自内的充电线圈进行无线充电，在此不作限定。紫外灯珠设于收纳空间201内部，在可插入设备100收纳于收纳空间201时，紫外灯珠向可插入设备100发射紫外光线，对可插入设备100杀菌消毒，防止可插入设备100在插入阴道时感染阴道。
31.可选地，收纳装置200内还设有充电电路板210和充电口202，充电口202用于连接外部电源，外部电源通过充电口202与充电电路板210连接，对收纳装置200内的电源或者可插入设备100进行充电。
32.本技术起到阴道检测作用的主要是可插入设备100和摄影设备300，因此在其他的实施例中，阴道检查装置10也可以不包括收纳装置200。
33.因此，在本实施例中，使用者可以利用阴道检查装置10对自己的阴道和宫颈进行检测，能够有效地发现妇科疾病，及时对妇科疾病进行治疗。并且阴道检查装置10可以随身携带，可以在出差、旅行等情况下携带使用。

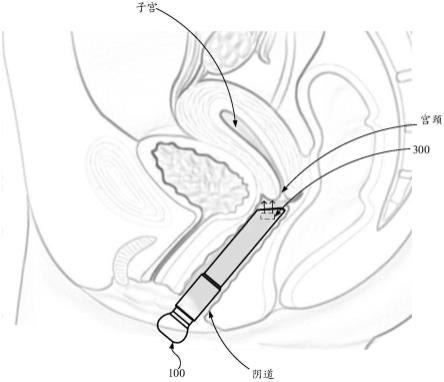

34.如图4所示，图4是本技术阴道检查装置一实施例位于阴道时的结构示意图。
35.在阴道检查装置插置于阴道时，摄影设备300与阴道的侧壁相对。即可插入设备100将摄影设备300带入阴道时，无需上下撬动可插入设备100，摄影设备300直接朝向阴道的侧壁，摄影设备300可以直接记录阴道的图像信息和视频信息。若需要得到不同阴道内部组织的图像信息和视频信息，可以转动可插入设备100，以使摄影设备300转动至与不同的阴道的侧壁相对。
36.如图4所示，在女性的生殖系统中，子宫颈位于子宫下部，上端与子宫体相连，下端伸入阴道，因此通常宫颈位于阴道深处，与阴道的上壁相连。而在本实施例中，可插入设备100初始插入阴道时，摄影设备300与阴道的侧壁相对，而在可插入设备100将摄影设备300带入阴道的深处时，摄影设备300可以直接与宫颈相对，记录宫颈的图像信息和视频信息。
37.故本实施例下的阴道检查装置操作简便，在插入阴道后即可开始记录阴道内部的图像信息和视频信息，无需频繁调整摄影设备300在阴道中的位置，也不用撬动阴道检查装置使得摄影设备300与被记录组织相对，减少了被检查者的不适感。
38.请参阅图3和5，图5是本技术阴道检查装置一实施例中可插入设备的爆炸结构示意图。
39.在本实施例中，可插入设备100包括壳体(图未标号)和透明件113，壳体具有至少一个接触的表面，摄影设备300安装在壳体内。其中壳体可以包括手持部111和插入部112，
手持部111和插入部112连接，插入部112用于插入到女性的阴道中，手持部111用于调整插入部112在阴道中的位置，在可插入设备100插置于阴道中时，手持部111裸露在阴道口外，使用者可以通过手持部111拔取、推动或者转动插入部112，进而调整插入部112在阴道中的位置。
40.在本实施例中，手持部111和插入部112相互扣合，形成安装摄影设备300的容置槽101。摄影设备300容置在容置槽101中，在插入部112插置于阴道中时，摄影设备300被插入部112带入到阴道中。
41.在本实施例中，手持部111的横截面面积大于插入部112的横截面面积，不仅能便于手持部111抓取，在潮湿的环境下仍然可以抓取手持部111以调整插入部112在阴道中的位置，而且可以防止手持部111误入阴道中。可选地，手持部111的外表面也可以设有一定的纹理，以增大手持部111的外表面的摩擦力。
42.可选地，插入部112横截面的宽度在3～5cm左右，既能使插入部112拥有足够容纳摄影设备300的空间，又能够防止插入部112过粗给使用者带来不适。
43.可选地，插入部112的长度为7cm～13cm，即插入部112插入阴道中的最深深度为7cm～13cm。插入部112过短可能会无法将摄影设备300带入宫颈口处，进而无法观察到宫颈口的图像信息或者视频信息，而插入部112过长可能会导致使用者操作不慎时伤害到生殖器官。在一些实施例中，插入部112也可以被设置为可伸缩，能够适应不同女性的阴道。
44.可选地，手持部111和插入部112可以是塑胶材料制成的，塑胶材料可塑性良好，且不会过硬给使用者带来不适。同时插入部112外周也可以包覆一层硅胶层，提升插入部112的耐水性和柔软度。
45.进一步地，在本实施例中，插入部112设有一斜面103，斜面103相对于插入部112的横截面而倾斜。斜面103上设有连通容置槽101的开口102。在插入部112插入阴道时，斜面103和开口102与阴道的侧壁相对，位于插入部112内的摄影设备300可以透过开口102记录阴道内的图像信息或者视频信息。透明件113盖设于开口102，以将开口102密封，防止阴道内的分泌物从开口102进入容置槽101损坏摄影设备300。摄影设备300透过透明件113，可以记录阴道内的图像信息或者视频信息。透明件113可以是玻璃材料或者透明塑胶材料。
46.具体地，本实施例下的插入部112为柱形体，假设阴道的延伸方向为一直线，在插入部112插入阴道后，插入部112与阴道延伸的方向平行，而斜面103与阴道延伸的方向的存在一定的夹角，使得斜面103至少具有部分投影落在阴道侧壁上，进而使得摄影设备300可以透过斜面103上的开口102，与阴道的侧壁相对，摄影设备300直接记录阴道的图像信息和视频信息。
47.在本实施例中，斜面103和开口102设于插入部112插入阴道的一端，即斜面103和开口102位于可插入设备100插入阴道的最深处，使得可插入设备100到达阴道的最深处时，开口102可以朝向宫颈口，以便摄影设备300观察宫颈口处的图像信息或者视频信息。
48.进一步地，请参阅图3和图6，图6是本技术阴道检查装置一实施例中摄影设备的结构示意图。
49.在本实施例中，摄影设备300具体可以包括摄像头310、电路板组件320、电池330、摄像头支架340以及发光源350。
50.其中，摄像头310和电路板组件320电连接，摄像头310用于记录阴道处的图像信息
或者视频信息。
51.具体而言，可以将摄像头310设于透明件113的一侧，摄像头310朝向透明件113设置，使得摄像头310可以与所述阴道的侧壁相对。在可插入设备100将摄像头310带入阴道中后，摄像头310在阴道中倾斜，使得摄像头310的拍摄方向可以朝向阴道的侧壁，摄像头310透过透明件113观察阴道内部结构。在本文中，“摄像头在阴道倾斜”类似的描述指的是摄像头310拍摄的方向不与阴道延伸的方向平行。
52.可选地，摄像头310拍摄方向与阴道延伸的方向之间的角度为20
°
～70
°
，例如可以是20
°
、30
°
、40
°
、45
°
、50
°
、60
°
、70
°
。
53.可选地，摄像头310可以是ccd数码摄像头。
54.发光源350设于摄像头310的四周，且位于透明件113与摄像头310之间，用于向透明件113朝向阴道的方向发射光线，以照射所述阴道，为摄像头310提供成像的光源。
55.可选地，发光源350可以包括白色led灯珠和/或绿色led灯珠，白色led灯珠用于提供白光光源，白光光源的显色指数高，对物体的显色能力强，可以较好地阴道内部或宫颈处等人体组织原本的色调。绿色led灯珠用于提供绿光光源，使用绿光观察阴道或宫颈血管结构更为清晰。
56.当然，在其他的实施例中，发光源350还可以包括其他颜色的发光光源，例如蓝色led灯珠紫色led灯珠。
57.电池330安装在电路板组件320的一侧，与摄像头310、电路板组件320及发光源350电连接。电池330用于存储电能，向摄像头310、电路板组件320及发光源350提供工作所需的电能。
58.摄像头310与电路板组件320电连接，电路板组件320可以控制摄像头310的工作，例如控制摄像头310的开启/关闭，或者控制摄像头310的焦距，以放大阴道的图像信息或者视频信息。
59.摄像头310还通过摄像头支架340安装在电路板组件320的一侧，通过摄像头支架340，摄像头310与阴道呈一定的角度，摄像头310在阴道中倾斜设置，摄像头310可以正对阴道的内壁，便于摄像头310拍摄记录阴道的图像信息或者视频信息。
60.具体请参阅图6和图7，图7为图6实施例中阴道检查装置的摄像头组件的侧面结构示意图。
61.摄像头支架340可以包括连接部341和安装部342，连接部341与安装部342连接。连接部341与电路板组件320连接，将安装部342与电路板组件320连接，安装部342用于安装摄像头310，摄像头310通过连接部341和安装部342与电路板组件320连接。
62.在本实施例中，电路板组件320和连接部341沿阴道延伸的方向设置，即电路板组件320和连接部341位于阴道中时，电路板组件320和连接部341与阴道平行。安装部342与连接部341之间存在一定的夹角θ，因而安装在安装部342上的摄像头310相对于阴道倾斜设置。当然，在其他的实施例中，电路板组件320和连接部341也可以不延伸的方向设置，只要能够实现摄像头310相对于阴道倾斜设置即可。
63.可选地，夹角θ的大小可以为20
°
～70
°
，例如可以是20
°
、30
°
、40
°
、45
°
、50
°
、60
°
、70
°
。
64.因此，在本实施例中，摄像头310通过摄像头支架340实现与阴道倾斜设置，使得在
阴道检查装置插置于阴道时，摄像头310与阴道的侧壁相对，记录阴道和宫颈的图像信息和视频信息。
65.一并参阅图8，图8是本技术阴道检查装置一实施例中电路板组件的结构示意图。
66.电路板组件320可以包括控制电路321、通讯电路322以及存储器323，所述控制电路321、通讯电路322以及存储器323相互信号连接。
67.在本实施例中，通讯电路322用于与外部电子设备(图未示)建立无线连接，电子设备可以包括智能手机、pda(personal digital assistant，个人数字助理或平板电脑)、pc(personal computer，个人计算机或电脑)，还可包括智能穿戴设备例如智能手表、智能手环。
68.可选地，通讯电路322可以通过蓝牙、nfc(近距离无线通信)、红外以及wifi等方式与电子设备连接，本实施例以wifi为例，wifi是一种无线局域网通讯技术，可以实现阴道检测仪和电子设备之间短距离的数据交换。
69.在使用者需要使用本技术的阴道检查装置进行阴道检测时，可以首先启动电子设备，与阴道检查装置10的通讯电路322建立连接。电子设备基于wifi信息与通讯电路322进行匹配。其中wifi信息可以为包括但不限于：标识该阴道检查装置的通用唯一识别码(universally unique identifier，uuid)、该阴道检查装置的物理地址(media access control，mac)以及该阴道检查装置的wifi名称。
70.在配对成功后，使用者可以通过电子设备向通讯电路322发送控制信信号，通讯电路322接收来自电子设备的控制信号后，将控制信号发送至控制电路321，控制电路321接收控制信号，基于控制信号执行对摄像头310的控制。
71.在摄像头310记录阴道内的图像信息或者视频信息后，摄像头310可以将所述图像信息或者视频信息发送至存储器323，存储器323保存所述图像信息和视频信息，以便以后查看历史记录。摄像头310也可以通过通讯电路322，将所述图像信息或者视频信息发送至电子设备，电子设备接收到所述图像信息和视频信息后，可以动态显示阴道内的内部情况，以便使用者实时查看阴道的图像或者视频。使用者在查看自己的阴道或者宫颈时，如果发现疑似病变特征，可以手动操作手持部111，调整插入部112在阴道内的位置，进而调整摄像头310的位置，将摄像头310对准该疑似病变特征，并通过电子设备操控摄像头310对该特征进行拍摄。
72.使用者在发现疑似病变特征后，常常无法判断该特征是否为病变特征，或者是什么类型的病变。因此，在一些实施例中，电子设备可以被配置为识别疑似病变特征图像，使用者上传疑似病变特征图像，电子设备基于现有的病变数据库，将使用者拍摄的疑似病变特征图像与病变数据库进行匹配，识别并判断是否该疑似病变特征图像为哪种病变，为使用者提供参考。在电子设备初步判断使用者的阴道或者宫颈患有某种疾病的病变后，向使用者提供治疗建议，例如提供使用者生活作息、饮食等方面的建议，提醒使用者及时就医等建议。
73.因此，在本实施例中，使用者可以通过本技术提供的阴道检查装置，以及电子设备查看自己的阴道或宫颈的健康状态，操作简便。而且在进行阴道检测的过程中无需他人协助，保护了自身的隐私，解决了大部分女性碍于隐私问题而不愿意做阴道检测的问题，提高了女性做阴道检测的积极性。
74.综上，本技术提供的阴道检查装置插入阴道中无需调整摄像设备的位置，即可记录女性阴道处和宫颈处的图像信息或者视频信息，通过图像信息或者视频信息获知阴道处和宫颈处是否发生病变，能够及时发现妇科疾病，预防病变组织的进一步恶化。并且本技术的阴道检查装置操作方便，易于携带，不存在隐私问题，能够提升女性做阴道检测的积极性。
