一种储尿桶

1.本实用新型涉及检验容器领域，特别涉及一种储尿桶。


背景技术：

2.临床中使用储尿桶对患者的尿液进行收集，根据不同的要求，有几种方式收集，其中一种是计时尿：即收集数小时到一天内患者的全部尿液，然后进行取样分析；在收集过程中，因为不同时间人体代谢的差异，尿液的密度也有差异，导致储尿桶中的尿液容易出现混合不均、不同成分分层的问题，如果将其直接倒入设备分析，会影响对尿液成分的分析准确性；另外，人体一次排尿量200至400毫升，最终收集到的尿液可超过3000毫升，如此大的一桶液体的取用是比较费劲的，容易在操作过程中因控制不当，将储尿桶倾倒导致尿液洒出。


技术实现要素：

3.本实用新型旨在至少在一定程度上解决上述技术中的技术问题之一。为此，本实用新型的目的在于提出一种储尿桶，盖子上设有带搅拌片的导管，使用时将盖子上下抽动，导管上的搅拌片将储尿桶内的液体上下搅动混合均匀；导管的上端与弯管相连，弯管作为储尿桶内液体的出口，盖子上另外还设有加气管，加气管通过软管与调压装置连接；盖子盖紧使桶体密封后，使用调压装置增加桶体内气压，利用气压差将桶体内液体通过弯管排出。
4.为达到上述目的，本实用新型的实施例提出了一种储尿桶，包括桶体、盖子、导管、弯管、加气管、软管和调压装置；所述盖子与所述桶体可拆连接，所述导管穿过所述盖子，一端连接所述弯管，另一端伸入桶体；所述导管伸入桶体一端设有搅拌片，所述搅拌片沿厚度方向形成若干通孔；所述加气管突出于所述盖子上表面设置，所述软管一端与所述加气管连接，另一端与所述调压装置连接。
5.根据本实用新型实施例的一种储尿桶，由于所述盖子与所述桶体可拆连接，导管穿过所述盖子，一端连接所述弯管，另一端伸入桶体；所述导管伸入桶体一端设有搅拌片，所述搅拌片沿厚度方向形成若干通孔，使用时将盖子上下抽动，带动导管上的搅拌片将储尿桶内的液体上下搅动混合均匀，搅拌片上的通孔使一部分液体流过，减少抽动时的阻力；所述加气管突出于所述盖子上表面设置，所述软管一端与所述加气管连接，另一端与所述调压装置连接，盖子盖紧使桶体密封后，使用调压装置增加桶体内气压，从而将桶体内液体通过弯管排出，且不需要倾倒桶体，避免桶体倾倒时可能的液体洒出。
6.另外，根据本实用新型上述实施例提出的一种储尿桶，还可以具有如下附加的技术特征：
7.可选地，所述盖子与所述桶体连接处设有密封垫圈，所述盖子与所述桶体之间通过螺纹配合固定。
8.可选地，所述桶体为透明材质制造，表面设有刻度以显示桶内液体体积。
9.可选的，所述桶体设有提手。
10.可选地，所述盖子、导管和加气管一体成型。
11.可选地，所述加气管外部设有防滑齿。
12.可选地，所述弯管与所述导管之间采用活动连接，使弯管可以拆装及旋转。
13.可选地，所述调压装置为弹性材料制造的空心球，设有单向阀和放气阀以调节桶内的压力。
附图说明

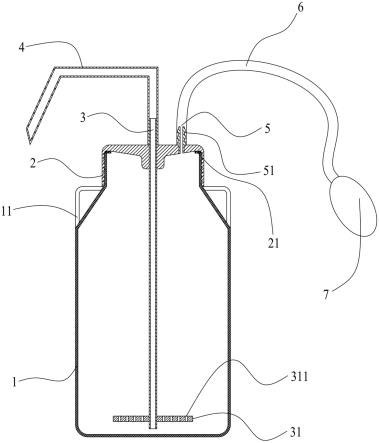

14.图1为根据本实用新型一个实施例的剖面图；
15.图2为根据本实用新型一个实施例的结构图。
16.标号说明：桶体1、提手11、盖子2、密封垫圈21、导管3、搅拌片31、通孔311、弯管4、加气管5、防滑齿51、软管6、调压装置7。
具体实施方式
17.下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型，而不能理解为对本实用新型的限制。
18.本实用新型由于导管穿过所述盖子，一端连接所述弯管，另一端伸入桶体；所述导管伸入桶体一端设有搅拌片，所述搅拌片沿厚度方向形成若干通孔，使用时将盖子上下抽动，带动导管上的搅拌片将储尿桶内的液体上下搅动混合均匀，搅拌片上的通孔使一部分液体流过，减少抽动时的阻力；所述加气管突出于所述盖子上表面设置，所述软管一端与所述加气管连接，另一端与所述调压装置连接，桶体密封后，使用调压装置增加桶体内气压，从而将桶体内液体通过弯管排出，且不需要倾倒桶体，避免桶体倾倒时可能的液体洒出。
19.为了更好的理解上述技术方案，下面将参照附图更详细地描述本实用新型的示例性实施例。虽然附图中显示了本实用新型的示例性实施例，然而应当理解，可以以各种形式实现本实用新型而不应被这里阐述的实施例所限制。相反，提供这些实施例是为了能够更透彻地理解本实用新型，并且能够将本实用新型的范围完整的传达给本领域的技术人员。
20.为了更好的理解上述技术方案，下面将结合说明书附图以及具体地实施方式对上述技术方案进行详细的说明。
21.图1至图2为本实用新型揭示的一个实施例：包括桶体1、盖子2、导管3、弯管4、加气管5、软管6和调压装置7，所述盖子2与所述桶体1可拆连接，所述导管3穿过所述盖子2，一端连接所述弯管4，另一端伸入桶体1；所述导管3伸入桶体1一端设有搅拌片31，所述搅拌片31沿厚度方向形成若干通孔311；所述加气管5突出于所述盖子2上表面设置，所述软管6一端与所述加气管5连接，另一端与所述调压装置连接7。可选地，所述盖子2与所述桶体1连接处设有密封垫圈21，所述盖子2与所述桶体1之间通过螺纹配合固定。搅拌片31为圆形，设置通孔311的目的在于，当上下抽动导管3时，减小运动阻力，而通孔311使液体从中流过，产生局部湍流，起到更好的搅动效果，也可以避免搅拌片31周围的空气泡破碎使液体崩出。
22.可选地，所述桶体1为透明材质制造，表面设有刻度以显示桶内液体体积。可选的，所述桶体1设有提手11，使装置整体便于搬运。可选地，所述盖子2、导管3和加气管5一体成型。可选地，所述加气管5外部设有防滑齿51，使所述加气管5与所述软管6的连接更牢固。可
选地，所述弯管4与所述导管3之间采用活动连接，使弯管4可以拆装及旋转。可选地，所述调压装置7为弹性材料制造的空心球，设有单向阀和放气阀，可以调节桶内的压力。透明材质在桶体1上的应用，使收集运输和使用时容易判断桶内液体状态，本储尿桶总重在4～5公斤，因此提手11的设置可以更好的满足收集和运输过程的使用需求，将盖子2、导管3和加气管5一体成型，能够减少零件装配时的缝隙，提高了整体的气密性，更容易清洁，加气管5外部设置的防滑齿51，使储尿桶内压力上升时，与之连接的软管6不易脱出，但又可以更换调整；弯管4起到将液体输出的功能，因为盖子2需要在桶体1上旋转紧固，因此上部的弯管4在桶体密封后再安装，同时可以调整方向，方便了使用过程中的位置需求。调压装置7起到控制储尿桶内气压的作用，既可以通过给其中注入空气提高压力，达到将桶内液体压出的功能，又要提供泄压的能力，使弯管内残余液体吸回桶内，避免残存再弯管4的液体滴落造成污染。
