一种安装于病床的吃饭桌装置的制作方法

本技术涉及医疗，尤其涉及一种安装于病床的吃饭桌装置。

背景技术：

1、对于瘫痪患者、无法自主活动的患者、直肠癌术后患者、乳腺癌术后患者等等，不能下床，需要长期躺在床上，吃饭也只能在床上吃，饭碗菜盘只能放在床头柜上，但床头柜上地方太小，还要放其它杂物，如药品，卫生纸等等，患者和家属都在床头柜上吃饭非常不方便，目前，有些家属将一个平板放在两侧竖起的护栏上，做为吃饭板使用，吃完饭后再将吃饭平板收起，吃饭的水平板通常为1米，即不方便携带，也不方便存放，有些老式病床没有两侧的护栏就无法使用。

技术实现思路

1、本实用新型解决的问题在于提供一种安装于病床的吃饭桌装置，可以调节立杆的宽度，从而适应于不同病床的宽度，进而可以固定到病床上，提高了装置适用范围，而且方便安装于病床两侧，供吃饭时使用，且结构小巧便于携带和存放。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种安装于病床的吃饭桌装置，包括第一折叠板、第二折叠板、蝴蝶折叠合页、立杆调宽组件和夹持组件,所述第一折叠板的两侧外壁上均安装有第二折叠板，所述第二折叠板与第一折叠板的底端外壁上分布固定连接有蝴蝶折叠合页，所述第二折叠板的底端外壁上固定有立杆调宽组件，所述第二折叠板的底端外壁上固定有夹持组件；

4、所述立杆调宽组件包括滑轨、竖板、第一丝杆、第一旋转把手、滑块、连接板、第一螺纹孔、u形板、转动轴和立杆，所述第二折叠板的底端外壁上分布固定连接有滑轨，所述滑轨的底端外壁上滑动连接有滑块，所述滑块的底端外壁上焊接有u形板，所述u形板的一侧内壁上安装有立杆，所述立杆的两侧顶端外壁上均固定连接有转动轴，且转动轴的另一端转动连接于u形板的内壁上，所述滑块之间的外壁上固定连接有连接板，所述第二折叠板的底端外壁上固定连接有竖板，所述竖板的一侧外壁上转动连接有第一丝杆，所述第一丝杆的一端外壁上固定连接有第一旋转把手，所述连接板的中部内壁上对应第一丝杆开设有第一螺纹孔。

5、作为本实用新型进一步的方案：所述夹持组件包括第一滑板、第二螺纹孔、第二旋转把手、第二丝杆、夹持盘和第二滑板，所述立杆的一侧外壁上焊接有第一滑板，所述第一滑板的底端外壁上安装有夹持盘，所述夹持盘的顶端外壁上固定连接有第二丝杆，所述第二丝杆的顶端外壁上固定连接有第二旋转把手，所述第一滑板的中部内壁上对应第二丝杆开设有第二螺纹孔，所述立杆位于第一滑板底端的外壁上焊接有第二滑板。

6、作为本实用新型进一步的方案：所述第一折叠板的底端外壁上对称固定连接有提手。

7、作为本实用新型进一步的方案：所述滑轨的形状为t形。

8、作为本实用新型进一步的方案：所述夹持盘的个数为四个。

9、本实用新型的有益效果是：采用了立杆调节装置，可以调节立杆的宽度，从而适应于不同病床的宽度，进而可以固定到病床上，提高了装置适用范围；

10、还采用了夹持装置，方便安装于病床两侧，供吃饭时使用，且结构小巧便于携带和存放。

技术特征：

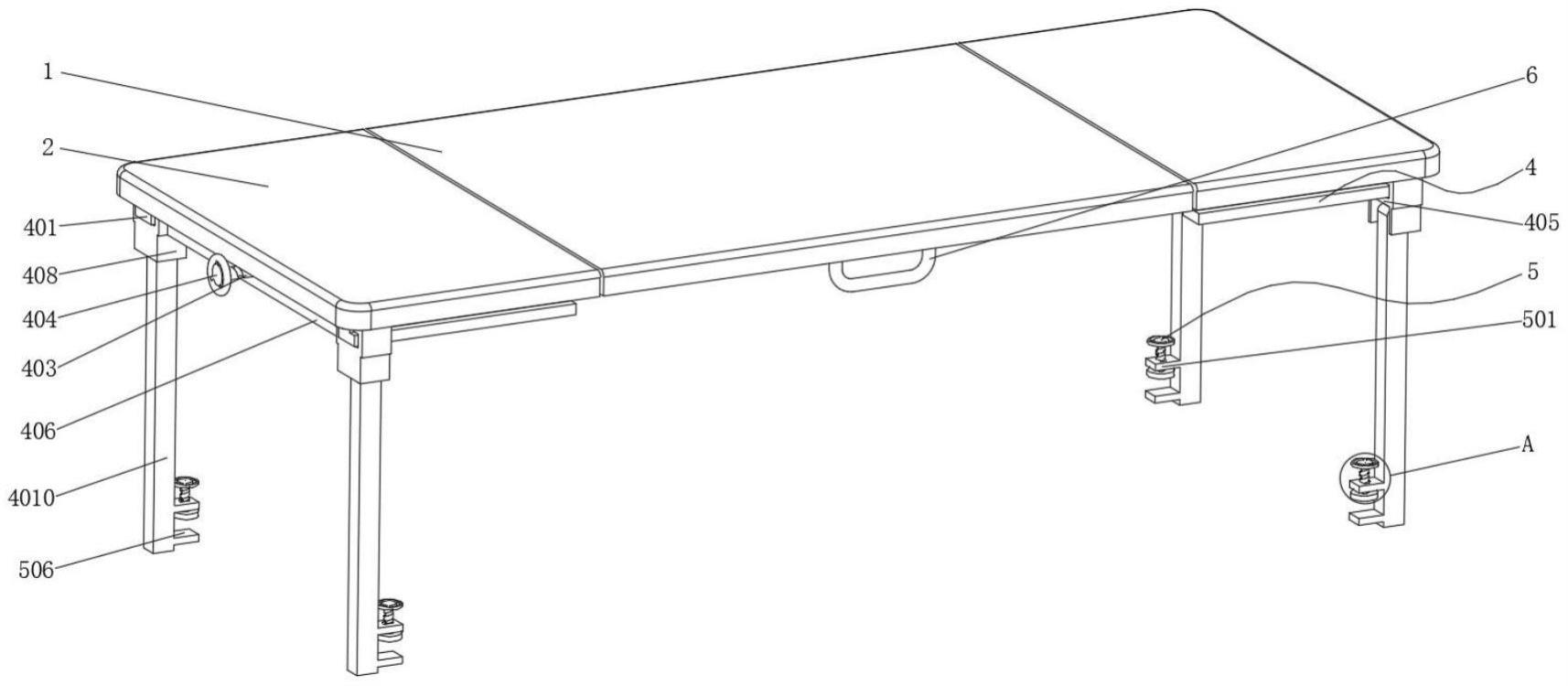

1.一种安装于病床的吃饭桌装置，其特征在于，包括第一折叠板(1)、第二折叠板(2)、蝴蝶折叠合页(3)、立杆调宽组件(4)和夹持组件(5),所述第一折叠板(1)的两侧外壁上均安装有第二折叠板(2)，所述第二折叠板(2)与第一折叠板(1)的底端外壁上分布固定连接有蝴蝶折叠合页(3)，所述第二折叠板(2)的底端外壁上固定有立杆调宽组件(4)，所述第二折叠板(2)的底端外壁上固定有夹持组件(5)；

2.根据权利要求1所述的安装于病床的吃饭桌装置，其特征在于，所述夹持组件(5)包括第一滑板(501)、第二螺纹孔(502)、第二旋转把手(503)、第二丝杆(504)、夹持盘(505)和第二滑板(506)，所述立杆(4010)的一侧外壁上焊接有第一滑板(501)，所述第一滑板(501)的底端外壁上安装有夹持盘(505)，所述夹持盘(505)的顶端外壁上固定连接有第二丝杆(504)，所述第二丝杆(504)的顶端外壁上固定连接有第二旋转把手(503)，所述第一滑板(501)的中部内壁上对应第二丝杆(504)开设有第二螺纹孔(502)，所述立杆(4010)位于第一滑板(501)底端的外壁上焊接有第二滑板(506)。

3.根据权利要求1所述的安装于病床的吃饭桌装置，其特征在于，所述第一折叠板(1)的底端外壁上对称固定连接有提手(6)。

4.根据权利要求1所述的安装于病床的吃饭桌装置，其特征在于，所述滑轨(401)的形状为t形。

5.根据权利要求2所述的安装于病床的吃饭桌装置，其特征在于，所述夹持盘(505)的个数为四个。

技术总结
本技术公开了一种安装于病床的吃饭桌装置，包括第一折叠板、第二折叠板、蝴蝶折叠合页、立杆调宽组件和夹持组件,所述第一折叠板的两侧外壁上均安装有第二折叠板，所述第二折叠板与第一折叠板的底端外壁上分布固定连接有蝴蝶折叠合页，所述第二折叠板的底端外壁上固定有立杆调宽组件，所述第二折叠板的底端外壁上固定有夹持组件；所述立杆调宽组件包括滑轨、竖板、第一丝杆和第一旋转把手、转动轴和立杆；该技术采用了立杆调节装置，可以调节立杆的宽度，从而适应于不同病床的宽度，进而可以固定到病床上，提高了装置适用范围；还采用了夹持装置，方便安装于病床两侧，供吃饭时使用，且结构小巧便于携带和存放。

技术研发人员：孔方方,曹永丽,杜梦丹,李亚琼,段娟娟
受保护的技术使用者：中国人民解放军联勤保障部队第九八九医院
技术研发日：20220805
技术公布日：2024/1/12
