一种心率检测臂环的制作方法

本技术涉及心率检测臂环，尤其涉及一种心率检测臂环。

背景技术：

1、随着科技的发展，现代产品越来越智能化，随处可见的不仅有智能手机，还有许多戴在手上的智能手环，戴在小臂上的臂带表，如市面上的各品牌心率臂环、心率带、心率手环，其样式与手表类似，佩戴舒适美观，其中臂带表多是运动者使用，戴在小臂上来监测运动员运动时的心率，这些臂带表通常是通过可见光的反射，对人体的血液进行检测，从而反映出人体的心率变化。

2、现有的心率检测臂环，其主要由臂环和表盘式心率检测仪组成，表盘式心率检测仪直接暴露在外，在使用时受刮蹭误碰损坏的风险较大，缺少防护结构；且不方便将表盘式心率检测仪单独快速拆装，后续损坏时需要连带臂环整体更换，鉴于此，我们提出了一种心率检测臂环，用于解决上述问题。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种心率检测臂环。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种心率检测臂环，包括表盘式心率检测仪以及一体设置在其右侧的心率传感器，所述表盘式心率检测仪的外侧活动套设有左侧为开口设置的防护壳，心率传感器的右侧延伸至防护壳外，防护壳的右侧固定连接有两个对称设置的弧形弹性臂环；

4、所述防护壳的左侧底部转动安装有透明盖板，设置的透明盖板与防护壳用于对表盘式心率检测仪收纳挡护，防护壳的顶部内壁上开设有左侧为开口设置的矩形槽，透明盖板的右侧顶部固定连接有位于矩形槽内的卡座，卡座的右侧底部设为倾斜面并开设有前侧和后侧为开口设置的扣槽，所述防护壳的顶部开设有圆形槽，扣槽内活动卡装有与矩形槽右侧内壁固定连接的导向卡装组件，导向卡装组件用于对卡座卡装锁固，以此能够对透明盖板锁固，导向卡装组件的顶端延伸至圆形槽内并固定连接有弹性按压组件，弹性按压组件用于驱动导向卡装组件下移解除卡固，弹性按压组件的底端与圆形槽的底部内壁固定连接。

5、优选地，所述导向卡装组件包括活动卡装在扣槽内的l形卡杆，l形卡杆的底部内壁上固定连接有导向杆，导向杆上滑动套设有导向套，导向套的右侧与矩形槽的右侧内壁固定连接，导向杆的顶端延伸至圆形槽内，l形卡杆的顶端嵌套有与卡座右侧倾斜面相适配的滚珠。

6、优选地，所述弹性按压组件包括滑动套设在圆形槽内的推动块，推动块的底部与圆形槽的底部内壁之间固定连接有弹簧，推动块的底部与导向杆的顶端固定连接，弹簧活动套设在导向杆上，设置的推动块与弹簧配合，能够在按压推动块时通过导向杆驱动l形卡杆向下解除卡固状态。

7、优选地，所述透明盖板的右侧顶部和右侧底部均固定连接有橡胶压块，且橡胶压块的右侧与表盘式心率检测仪的左侧紧密接触。

8、优选地，两个弧形弹性臂环的内侧均粘接固定有防滑胶垫。

9、优选地，所述防护壳的右侧内壁上开设有穿出孔，心率传感器位于穿出孔内并与穿出孔的内壁不接触。

10、优选地，所述防护壳的左侧底部固定连接有两个固定块，两个固定块之间固定连接有支撑轴，透明盖板活动套设在支撑轴上，透明盖板的顶部和底部均设为弧形结构。

11、与现有的技术相比，本实用新型的有益效果是：

12、通过设置的弧形弹性臂环、防滑胶垫、防护壳与表盘式心率检测仪配合，能够将表盘式心率检测仪快速夹固在人员手臂上进行心率检测；

13、通过设置的透明盖板与防护壳配合，能够对表盘式心率检测仪形成包围收纳防护，降低其受误碰刮蹭损伤的风险；

14、通过设置的弹性按压组件、导向卡装组件、扣槽、卡座与透明盖板配合，能够通过简单按压的方式快速驱动l形卡杆向下解除对卡座的卡装锁固，以此方便快速将透明盖板打开取出表盘式心率检测仪，且能够在回转合闭透明盖板后利用l形卡杆快速对卡座卡装锁固，以此能够对透明盖板和表盘式心率检测仪锁固，使得能够通过简单推动的方式便捷快速对表盘式心率检测仪拆装锁固。

15、本实用新型能够通过两个弧形弹性臂环快速夹固在人员手臂上进行心率检测，通过设置的透明盖板与防护壳配合，能够对表盘式心率检测仪形成包围收纳防护，降低其受误碰刮蹭损伤的风险，且便于通过简单推动的方式便捷快速对表盘式心率检测仪拆装锁固，方便后续单独对表盘式心率检测仪拆装更换作业。

技术特征：

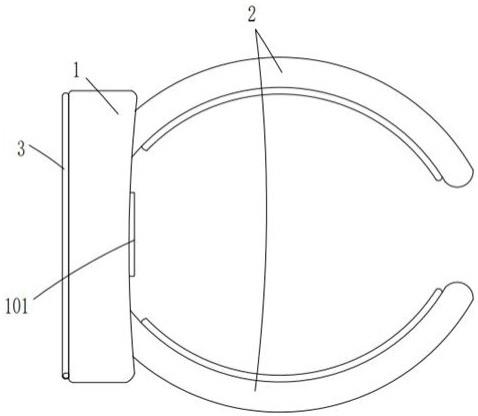

1.一种心率检测臂环，包括表盘式心率检测仪（100）以及一体设置在其右侧的心率传感器（101），其特征在于，所述表盘式心率检测仪（100）的外侧活动套设有左侧为开口设置的防护壳（1），心率传感器（101）的右侧延伸至防护壳（1）外，防护壳（1）的右侧固定连接有两个对称设置的弧形弹性臂环（2）；

2.根据权利要求1所述的一种心率检测臂环，其特征在于，所述导向卡装组件包括活动卡装在扣槽（7）内的l形卡杆（8），l形卡杆（8）的底部内壁上固定连接有导向杆（10），导向杆（10）上滑动套设有导向套（12），导向套（12）的右侧与矩形槽（5）的右侧内壁固定连接，导向杆（10）的顶端延伸至圆形槽（9）内，l形卡杆（8）的顶端嵌套有与卡座（6）右侧倾斜面相适配的滚珠（13）。

3.根据权利要求2所述的一种心率检测臂环，其特征在于，所述弹性按压组件包括滑动套设在圆形槽（9）内的推动块（14），推动块（14）的底部与圆形槽（9）的底部内壁之间固定连接有弹簧（11），推动块（14）的底部与导向杆（10）的顶端固定连接，弹簧（11）活动套设在导向杆（10）上。

4.根据权利要求1所述的一种心率检测臂环，其特征在于，所述透明盖板（3）的右侧顶部和右侧底部均固定连接有橡胶压块（4），且橡胶压块（4）的右侧与表盘式心率检测仪（100）的左侧紧密接触。

5.根据权利要求1所述的一种心率检测臂环，其特征在于，两个弧形弹性臂环（2）的内侧均粘接固定有防滑胶垫。

6.根据权利要求1所述的一种心率检测臂环，其特征在于，所述防护壳（1）的右侧内壁上开设有穿出孔，心率传感器（101）位于穿出孔内并与穿出孔的内壁不接触。

7.根据权利要求1所述的一种心率检测臂环，其特征在于，所述防护壳（1）的左侧底部固定连接有两个固定块，两个固定块之间固定连接有支撑轴（15），透明盖板（3）活动套设在支撑轴（15）上，透明盖板（3）的顶部和底部均设为弧形结构。

技术总结
本技术公开了一种心率检测臂环，包括表盘式心率检测仪以及一体设置在其右侧的心率传感器，所述表盘式心率检测仪的外侧活动套设有左侧为开口设置的防护壳，心率传感器的右侧延伸至防护壳外，防护壳的右侧固定连接有两个对称设置的弧形弹性臂环；所述防护壳的左侧底部转动安装有透明盖板，防护壳的顶部内壁上开设有左侧为开口设置的矩形槽。本技术能够通过两个弧形弹性臂环快速夹固在人员手臂上进行心率检测，通过设置的透明盖板与防护壳配合，能够对表盘式心率检测仪形成包围收纳防护，降低其受误碰刮蹭损伤的风险，且便于通过简单推动的方式便捷快速对表盘式心率检测仪拆装锁固，方便后续单独对表盘式心率检测仪拆装更换作业。

技术研发人员：郭龙发
受保护的技术使用者：小时教育科技（福建）有限公司
技术研发日：20220829
技术公布日：2024/1/13
