一种挂式石材幕墙结构的制作方法

本技术涉及幕墙，尤其是一种挂式石材幕墙结构。

背景技术：

1、石材幕墙通常由石材面板和支撑组件组成，是不承担主体结构荷载与作用的建筑围护结构，由于石材是天然材质，其装饰效果较好，广泛应用于各种高层建筑中。为了方便安装，现有的石材幕墙通常都是悬挂式的安装结构，因此与石材板相连的支撑组件的稳固性就十分重要，如何进一步提升支撑组件与墙体的连接强度就成了现有技术亟需解决的技术问题。

技术实现思路

1、本实用新型提供一种挂式石材幕墙结构，可以提升支撑组件与墙体的连接强度，以稳固钩挂石材板。

2、为解决上述问题，本实用新型采用如下技术方案：

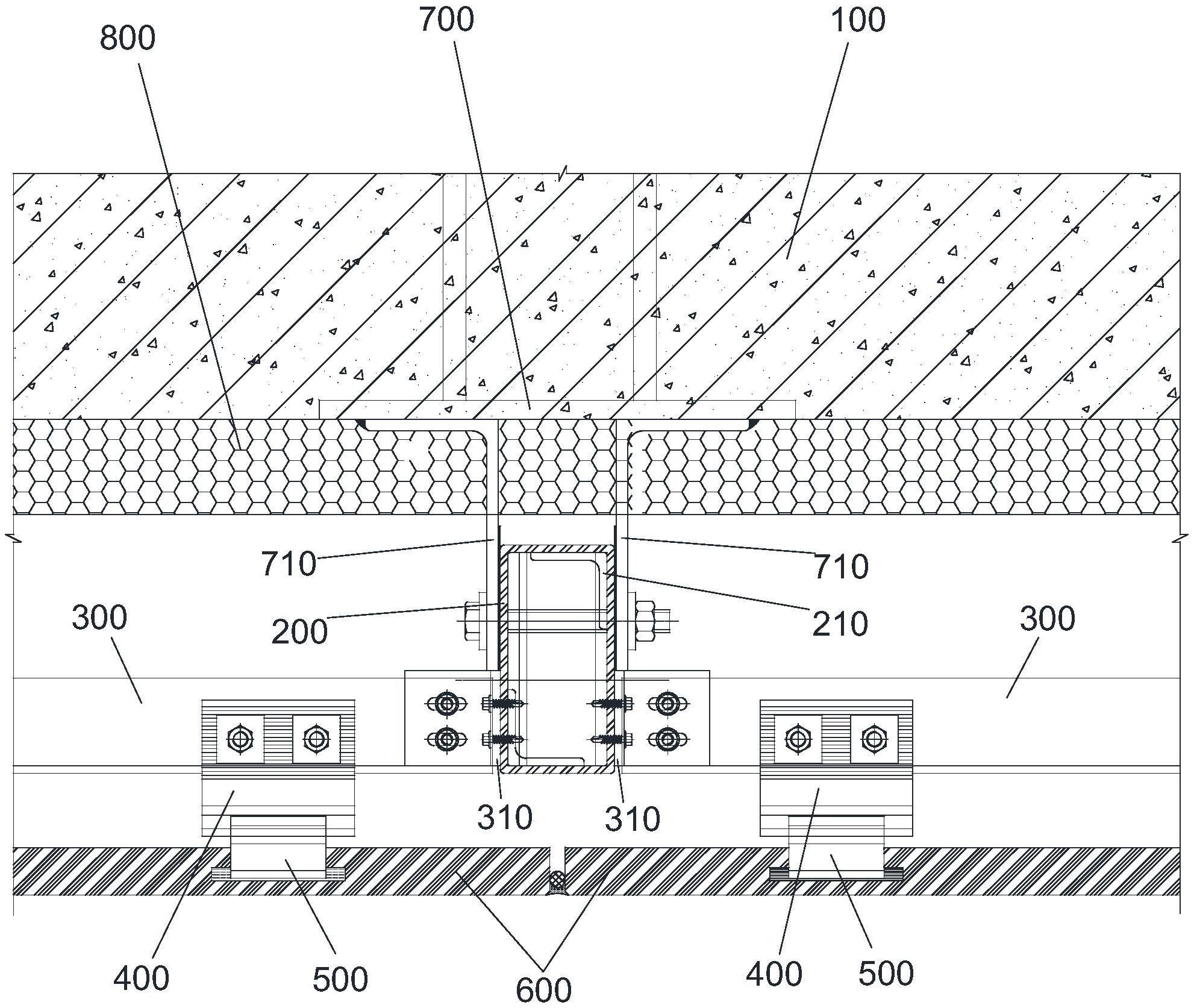

3、本实用新型的实施例提供一种挂式石材幕墙结构，包括墙体、支撑组件和石材板，所述支撑组件包括立柱、横梁和第一挂件，所述横梁与立柱固定相连，所述第一挂件固定在横梁上，所述石材板上固定有第二挂件，所述第二挂件钩挂在第一挂件上；所述墙体内固定有预埋件，所述预埋件包括两块伸出墙体的夹板，两块夹板分别设置在立柱的两侧，且两块夹板均与立柱固定相连。

4、在一些实施例中，所述立柱上设置有贯穿的穿孔，两块夹板上均设置有与穿孔相对应的穿槽，所述穿槽和穿孔中穿设有螺钉，所述螺钉上套接有螺母，所述夹板通过螺钉和螺母的配合紧固在立柱上。

5、在一些实施例中，所述立柱内设置有立柱套芯。

6、在一些实施例中，所述立柱的两侧均设置有角码，所述角码的一个连接板与立柱的侧面固定相连，所述横梁的端部与角码的另一个连接板固定相连。

7、在一些实施例中，所述墙体的外侧面固定有聚苯板，所述立柱位于聚苯板的外侧，所述夹板穿过聚苯板。

8、在一些实施例中，所述第一挂件包括固定在横梁上的支撑板以及与支撑板的外侧一端相连的第一挂接部和第二挂接部，所述第一挂接部位于第二挂接部的上方；所述石材板的顶面和底面均固定有第二挂件，在竖向上相邻的两块石材板中的位于上方的石材板的底面的第二挂件钩挂在第一挂接部上，在竖向上相邻的两块石材板中的位于下方的石材板的顶面的第二挂件钩挂在第二挂接部上。

9、在一些实施例中，所述第二挂件与第一挂接部彼此钩接的位置以及第二挂件与第二挂接部彼此钩接的位置均设置有粘胶。

10、在一些实施例中，在竖向上相邻的两块石材板中的位于下方的石材板的顶面的第二挂件与第一挂接部之间固定有挡块，所述挡块抵接该第二挂件和第一挂接部。

11、本实用新型至少具有如下有益效果：本实用新型由于采用了预埋件，预埋件埋设在混凝土墙体中，其连接结构十分稳固，同时，预埋件包括两块伸出墙体的夹板，两块夹板分别设置在立柱的两侧，且两块夹板均与立柱固定相连，这样可以夹紧立柱，这种连接结构可以提升整个支撑组件与墙体的连接强度，以稳固钩挂石材板。

技术特征：

1.一种挂式石材幕墙结构，其特征在于：包括墙体、支撑组件和石材板，所述支撑组件包括立柱、横梁和第一挂件，所述横梁与立柱固定相连，所述第一挂件固定在横梁上，所述石材板上固定有第二挂件，所述第二挂件钩挂在第一挂件上；所述墙体内固定有预埋件，所述预埋件包括两块伸出墙体的夹板，两块夹板分别设置在立柱的两侧，且两块夹板均与立柱固定相连；

2.根据权利要求1所述的挂式石材幕墙结构，其特征在于：所述立柱上设置有贯穿的穿孔，两块夹板上均设置有与穿孔相对应的穿槽，所述穿槽和穿孔中穿设有螺钉，所述螺钉上套接有螺母，所述夹板通过螺钉和螺母的配合紧固在立柱上。

3.根据权利要求1所述的挂式石材幕墙结构，其特征在于：所述立柱内设置有立柱套芯。

4.根据权利要求1所述的挂式石材幕墙结构，其特征在于：所述立柱的两侧均设置有角码，所述角码的一个连接板与立柱的侧面固定相连，所述横梁的端部与角码的另一个连接板固定相连。

5.根据权利要求1-4任一项所述的挂式石材幕墙结构，其特征在于：所述墙体的外侧面固定有聚苯板，所述立柱位于聚苯板的外侧，所述夹板穿过聚苯板。

6.根据权利要求1所述的挂式石材幕墙结构，其特征在于：所述第二挂件与第一挂接部彼此钩接的位置以及第二挂件与第二挂接部彼此钩接的位置均设置有粘胶。

7.根据权利要求1所述的挂式石材幕墙结构，其特征在于：在竖向上相邻的两块石材板中的位于下方的石材板的顶面的第二挂件与第一挂接部之间固定有挡块，所述挡块抵接该第二挂件和第一挂接部。

技术总结
本技术公开了一种挂式石材幕墙结构，包括墙体、支撑组件和石材板，所述支撑组件包括立柱、横梁和第一挂件，所述横梁与立柱固定相连，所述第一挂件固定在横梁上，所述石材板上固定有第二挂件，所述第二挂件钩挂在第一挂件上；所述墙体内固定有预埋件，所述预埋件包括两块伸出墙体的夹板，两块夹板分别设置在立柱的两侧，且两块夹板均与立柱固定相连。本技术可以提升支撑组件与墙体的连接强度，以稳固钩挂石材板。

技术研发人员：薛浩新,魏妙展,胡慧,夏柯
受保护的技术使用者：珠海青兴绿能建筑科技有限公司
技术研发日：20221129
技术公布日：2024/1/13
