一种小儿股骨头坏死的髋关节保护装置的制作方法

本技术涉及医疗辅助用具设备，尤其涉及一种小儿股骨头坏死的髋关节保护装置。

背景技术：

1、儿童股骨头坏死又叫儿童股骨头骨骺软骨炎，它又叫扁平髋或者是股骨头无菌性坏死，它是一种原因不明的骨软骨病，其主要的特点就是股骨头局部的软组织发炎坏死，然后重新再生钙化，最后导致股骨头坏死的一种比较严重的髋关节疾病。它的临床特点主要是三个方面：第一就是髋关节的疼痛，疼痛的性质主要是髋、膝关节感觉疼痛；第二就是患者的髋关节不能屈伸不能内旋；第三就是患儿的行走跛行，不能正常行走和行走不便。

2、儿童股骨头坏死在术后的康复训练过程中，为了降低因行走不便导致摔倒进而对髋关节造成伤害的可能，建议对患儿佩戴髋关节保护器。

3、现有的髋关节保护器大多呈短裤状，即腰部固定件、髋部固定件、腿部固定件之间一体成型，并在腰部固定件、髋部固定件、腿部固定件的内部设置缓冲海绵层来达到摔倒时对髋关节的缓冲保护，而海绵层的缓冲力度与其自身的厚度有关，为了方便穿戴，海绵厚度一般都偏薄设计，导致缓冲力度有限，从而对髋关节的保护有限。

技术实现思路

1、针对现有技术不足，本实用新型的目的在于提供一种小儿股骨头坏死的髋关节保护装置，用以解决背景技术中提出的技术问题。

2、本实用新型提供如下技术方案：

3、一种小儿股骨头坏死的髋关节保护装置，包括用于与患儿腰部连接的第一固定件、用于与患儿髋骨部连接的第二固定件以及用于与患儿腿部连接的第三固定件，所述第一固定件，所述第二固定件远离患儿的一侧设置有第一缓冲保护组件，所述第一缓冲保护组件包括第一缓冲气囊、第二缓冲气囊，所述第三固定件远离患儿的一侧设置有第二缓冲保护组件，所述第二缓冲保护组件包括第三缓冲气囊。

4、优选的，所述第一固定件、第二固定件、第三固定件一体成型，所述第一固定件、第二固定件、第三固定件的材质为弹力布、弹力软垫中的一种。

5、优选的，所述第一缓冲气囊位于所述第二固定件远离患儿的一侧面中上部位置，所述第一缓冲气囊设置有多个，多个所述第一缓冲气囊沿所述第二固定件的周向等间隔均匀设置。

6、优选的，所述第二缓冲气囊位于所述第二固定件远离患儿的一侧面中下部位置，所述第二缓冲气囊的数量与所述第一缓冲气囊的数量相等且一一对应设置，每组对应设置的第一缓冲气囊、第二缓冲气囊之间通过进气支管互相连通。

7、优选的，所述第二固定件的内部上端沿其周向设置有第一总进气管，每个所述第一缓冲气囊远离所述第二缓冲气囊的一端分别与所述第一总进气管连通。

8、优选的，所述第一总进气管的一端部设置有第一进气口，所述第一进气口的另一端贯穿所述第二固定件的前侧面位于第二固定件的外部。

9、优选的，所述第二固定件的内部下端沿其周向设置有第一总出气管，每个所述第二缓冲气囊远离所述第一缓冲气囊的一端分别与所述第总出气管连通。

10、优选的，所述第一总出气管的远离第一进气口的一端部设置有第一出气口，所述第一出气口的另一端贯穿所述第二固定件的前侧面位于第二固定件的外部。

11、优选的，所述第一进气口、第一出气口位于第二固定件外部的一端分别适配有第一密封盖。

12、优选的，所述第三固定件成弧形板状，所述第三固定件的内部上端设置有第二总进气管，所述第三固定件的内部下端设置有第二总出气管，所述第三缓冲气囊的上端与所述第二总进气管连通，所述第三缓冲气囊的下端与所述第二总出气管连通。

13、优选的，所述第二总进气管的一端部设置有第二进气口，所述第二进气口的另一端贯穿所述第三固定件的前侧面位于第三固定件的外部；所述第二总出气管远离第二进气口的一端部设置有第二出气口，所述第二出气口的另一端贯穿所述第三固定件的前侧面位于第三固定件的外部；所述第二进气口、第二出气口位于第三固定件外部的一端分别适配有第二密封盖。

14、优选的，所述第三缓冲气囊设置有多个，多个所述第三缓冲气囊沿所述第三固定件的周向均匀设置。

15、优选的，所述第一固定件、第二固定件的左端与所述第一固定件、第二固定件的右端之间通过第一连接件进行连接；所述第一连接件为第一魔术贴。

16、优选的，所述第三固定件通过第二连接件与腿部连接，所述第二连接件包括束带，所述束带的一端与所述第三固定件的一端连接，所述束带的另一端通过第二魔术贴与所述第三固定件的另一端连接。

17、与现有技术相比，本实用新型具有以下有益效果：

18、本实用新型一种小儿股骨头坏死的髋关节保护装置，通过在第二固定件远离患儿的一侧增设第一缓冲组件，在第三固定件远离患儿的一侧增设第二缓冲组件，第一缓冲气囊、第二缓冲气囊、第三缓冲气囊能够在患儿摔倒时率先与地面接触，对患儿倒下时的力度进行缓冲，实现对患儿髋关节的保护。

技术特征：

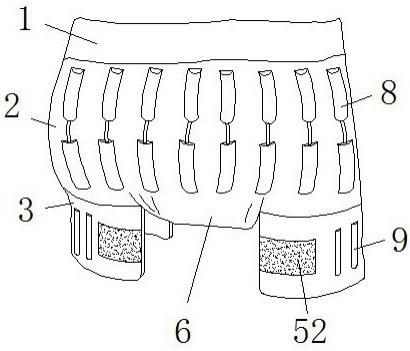

1.一种小儿股骨头坏死的髋关节保护装置，其特征在于：包括用于与患儿腰部连接的第一固定件（1）、用于与患儿髋骨部连接的第二固定件（2）以及用于与患儿腿部连接的第三固定件（3），所述第一固定件（1），所述第二固定件（2）远离患儿的一侧设置有第一缓冲保护组件（8），所述第一缓冲保护组件（8）包括第一缓冲气囊（81）、第二缓冲气囊（82），所述第三固定件（3）远离患儿的一侧设置有第二缓冲保护组件（9），所述第二缓冲保护组件（9）包括第三缓冲气囊（91）。

2.根据权利要求1所述一种小儿股骨头坏死的髋关节保护装置，其特征在于，所述第一缓冲气囊（81）位于所述第二固定件（2）远离患儿的一侧面中上部位置，所述第一缓冲气囊（81）设置有多个，多个所述第一缓冲气囊（81）沿所述第二固定件（2）的周向等间隔均匀设置。

3.根据权利要求2所述一种小儿股骨头坏死的髋关节保护装置，其特征在于，所述第二缓冲气囊（82）位于所述第二固定件（2）远离患儿的一侧面中下部位置，所述第二缓冲气囊（82）的数量与所述第一缓冲气囊（81）的数量相等且一一对应设置，每组对应设置的第一缓冲气囊（81）、第二缓冲气囊（82）之间通过进气支管（84）互相连通。

4.根据权利要求3所述一种小儿股骨头坏死的髋关节保护装置，其特征在于，所述第二固定件（2）的内部上端沿其周向设置有第一总进气管（83），每个所述第一缓冲气囊（81）远离所述第二缓冲气囊（82）的一端分别与所述第一总进气管（83）连通。

5.根据权利要求4所述一种小儿股骨头坏死的髋关节保护装置，其特征在于，所述第二固定件（2）的内部下端沿其周向设置有第一总出气管（85），每个所述第二缓冲气囊（82）远离所述第一缓冲气囊（81）的一端分别与所述第一总出气管（85）连通。

6.根据权利要求1所述一种小儿股骨头坏死的髋关节保护装置，其特征在于，所述第三固定件（3）成弧形板状，所述第三固定件（3）的内部上端设置有第二总进气管（92），所述第三固定件（3）的内部下端设置有第二总出气管，所述第三缓冲气囊（91）的上端与所述第二总进气管（92）连通，所述第三缓冲气囊（91）的下端与所述第二总出气管连通。

7.根据权利要求6所述一种小儿股骨头坏死的髋关节保护装置，其特征在于，所述第三缓冲气囊（91）设置有多个，多个所述第三缓冲气囊（91）沿所述第三固定件（3）的周向均匀设置。

技术总结
本技术涉及一种小儿股骨头坏死的髋关节保护装置，包括用于与患儿腰部连接的第一固定件、用于与患儿髋骨部连接的第二固定件以及用于与患儿腿部连接的第三固定件，所述第一固定件，所述第二固定件远离患儿的一侧设置有第一缓冲保护组件，所述第一缓冲保护组件包括第一缓冲气囊、第二缓冲气囊，所述第三固定件远离患儿的一侧设置有第二缓冲保护组件，所述第二缓冲保护组件包括第三缓冲气囊。本技术通过在第二固定件远离患儿的一侧增设第一缓冲组件，在第三固定件远离患儿的一侧增设第二缓冲组件，第一缓冲气囊、第二缓冲气囊、第三缓冲气囊能够在患儿摔倒时率先与地面接触，对患儿倒下时的力度进行缓冲，实现对患儿髋关节的保护。

技术研发人员：李纳,孙楠,陈晓波,苏艺,苗吉显,张科丽
受保护的技术使用者：河南省洛阳正骨医院(河南省骨科医院)
技术研发日：20220909
技术公布日：2024/1/11
