一种诊查床用自动换床单装置的制作方法

本技术涉及医疗设备的领域，尤其是涉及一种诊查床用自动换床单装置。

背景技术：

1、诊查床是医生在诊疗过程中必要的一种工具，用来安置病人协助医生进行诊查。为了减少病菌的传播，诊查床上铺设有一次性床单，当一个病人诊疗结束后，护士将旧的一次性床单撤下，并铺设上新的一次性床单，以便于下个病人使用。

2、授权公开号为cn203591326u的中国实用新型专利公开了一种临床检查用自动铺撤床单设备，其包括床体，床体两端分别设置有回收滚轴和换单滚轴，换单滚轴上缠绕有新的一次性床单，回收滚轴上用于缠绕旧床单。床体固定有回收滚轴的一端还设置有转轴和踏板，转轴与回收滚轴通过皮带连接，回收滚轴与换单滚轴通过皮带连接。

3、更换床单时，踩动踏板，踏板带动转轴转动，转轴通过皮带带动回收转轴转动，回收转轴通过皮带带动换单滚轴转动，从而带动床单从换单滚轴向回收滚轴滑动，旧床单被收卷到回收滚轴上，新床单铺设在床体上。

4、针对上述相关技术，发明人发现当需要更换换单滚轴上的床单，或将回收滚轴上卷绕的旧床单取下时，需要将换单滚轴或回收滚轴从床体上拆卸下来，但由于换单滚轴和回收滚轴上均安装有皮带，导致拆卸换单滚轴和回收滚轴时相当不便，影响护士更换新床单以及取下旧床单的效率。

技术实现思路

1、为了便于护士更换新床单以及取下旧床单，提高护士的工作效率，本技术提供一种诊查床用自动换床单装置。

2、本技术提供的一种诊查床用自动换床单装置采用如下的技术方案：

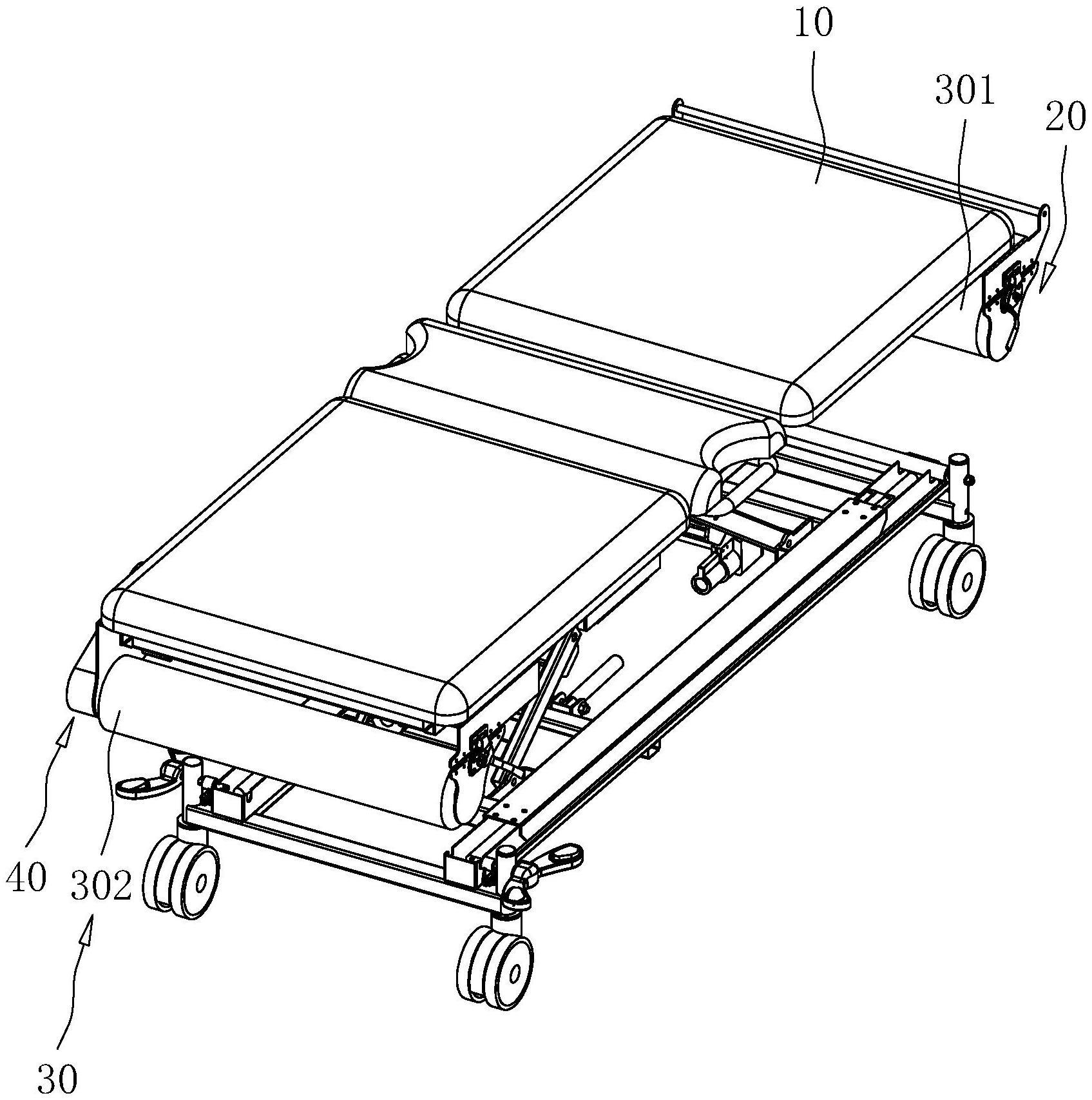

3、一种诊查床用自动换床单装置，包括诊查床本体和驱动组件，所述诊查床本体床头和床尾均设置有固定板和活动板，所述固定板和活动板之间转动连接有收卷辊，两个所述收卷辊分别用于卷绕新床单和旧床单，所述收卷辊与固定板以及活动板均可拆卸连接，所述驱动组件用于驱动收卷辊转动。

4、通过采用上述技术方案，当需要在收卷辊上更换新床单时，将用于卷绕新床单的收卷辊从固定板和活动板上取下，将新床单套设在收卷辊上，再将收卷辊安装在固定板和活动板之间，从而完成对收卷辊上新床单的更换；当需要取下旧床单时，将用于卷绕旧床单的收卷辊从固定板和活动板上取下，将旧床单取下，再将收卷辊安装在固定板和活动板之间，从而完成对收卷辊上旧床单的取下；由于收卷辊可拆卸连接于固定板和活动板之间，方便将收卷辊拆卸与安装，从而便于护士更换新床单以及取下旧床单，提高了护士的工作效率。

5、可选的，所述活动板包括第一板和第二板，所述第二板与第一板铰接，所述第二板上转动连接有卡接块，所述第一板上设置有限位块，所述限位块上开设有限位槽，当所述卡接块转动至限位槽内时，所述第二板被锁定在第一板上，所述收卷辊位于第二板和固定板之间。

6、通过采用上述技术方案，当拆卸收卷辊时，转动卡接块使其脱离限位槽，此时向上翻转第二板，活动板打开，将收卷辊从固定板上取下，从而便于更换新床单或取下旧床单，操作简单方便；当安装收卷辊时，将收卷辊一端安装在固定板上，再向下翻转第二板，使其与收卷辊另一端抵接，再转动卡接块使其卡接于限位槽内，从而将收卷辊安装在固定板和活动板之间。

7、可选的，所述固定板上转动连接有转轴，所述第二板上固定连接有连接杆，所述转轴轴向和连接杆轴向均与诊查床本体长度方向垂直，所述收卷辊同轴插接于转轴和连接杆之间，所述驱动组件用于带动卷绕有旧床单的收卷辊所在的转轴转动。

8、通过采用上述技术方案，当更换诊查床本体上的床单时，启动驱动组件，驱动组件带动卷绕有旧床单的收卷辊所在的转轴转动，从而带动卷绕有旧床单的收卷辊转动，收卷辊带动床单在诊查床本体上滑动，从而带动卷绕有新床单的收卷辊转动，完成对诊查床本体上床单的更换。

9、可选的，所述卡接块上固定连接有把手。

10、通过采用上述技术方案，转动把手即可带动卡接块转动，从而方便转动卡接块，操作简单便捷。

11、可选的，所述转轴上同轴设置有定位柱，所述定位柱周侧壁上固定连接有定位耳，所述收卷辊一端开设有定位槽，当所述定位耳插接于定位槽内时，所述收卷辊固定在转轴上。

12、通过采用上述技术方案，安装收卷辊时，将收卷辊一端的定位槽对准定位柱上的定位耳，并将定位耳卡接于对应的定位槽内，从而将收卷辊固定在定位柱上，提高转轴带动收卷辊转动过程中收卷辊的稳定性。

13、可选的，所述转轴上固定连接有第一挡板，所述第一挡板位于定位柱和固定板之间，所述连接杆上固定连接有第二挡板，当所述收卷辊固定在固定板和活动板之间时，所述收卷辊位于第一挡板和第二挡板之间。

14、通过采用上述技术方案，当收卷辊安装在固定板和活动板之间时，收卷辊位于第一挡板和第二挡板之间，从而对收卷辊进行轴向上的限位，减少收卷辊转动过程中的晃动，提高收卷辊转动的稳定性。

15、可选的，所述驱动组件包括驱动电机，所述驱动电机传动轴上同轴固定连接有第一同步带轮，卷绕有旧床单的收卷辊所在的转轴上同轴固定连接有第二同步带轮，所述第一同步带轮和第二同步带轮之间通过同步带连接。

16、通过采用上述技术方案，更换诊查床本体上的床单时，启动驱动电机，驱动电机带动第一同步带轮转动，第一同步带轮通过同步带带动第二同步带轮转动，第二同步带轮带动转轴转动，转轴带动卷绕有旧床单的收卷辊转动，收卷辊拉动床单，带动卷绕有新床单的收卷辊转动，从而使得床单在诊查床本体上滑动，完成对诊查床本体上床单的更换。

17、可选的，所述第二同步带轮直径大于第一同步带轮直径。

18、通过采用上述技术方案，第二同步带轮直径大于第一同步带轮直径，使得第二同步带轮转速降低，从而使得转轴转速降低，卷绕有旧床单的收卷辊转速降低，床单在诊查床本体上的滑动速度降低，便于护士在床单滑动过程中对床单进行纠偏，提高床单铺设的整齐度。

19、综上所述，本技术包括以下至少一种有益技术效果：

20、1.当需要在收卷辊上更换新床单时，将用于卷绕新床单的收卷辊从固定板和活动板上取下，将新床单套设在收卷辊上，再将收卷辊安装在固定板和活动板之间，从而完成对收卷辊上新床单的更换；当需要取下旧床单时，将用于卷绕旧床单的收卷辊从固定板和活动板上取下，将旧床单取下，再将收卷辊安装在固定板和活动板之间，从而完成对收卷辊上旧床单的取下；由于收卷辊可拆卸连接于固定板和活动板之间，方便将收卷辊拆卸与安装，从而便于护士更换新床单以及取下旧床单，提高了护士的工作效率；

21、2.当拆卸收卷辊时，转动卡接块使其脱离限位槽，此时向上翻转第二板，活动板打开，将收卷辊从固定板上取下，从而便于更换新床单或取下旧床单，操作简单方便；当安装收卷辊时，将收卷辊一端安装在固定板上，再向下翻转第二板，使其与收卷辊另一端抵接，再转动卡接块使其卡接于限位槽内，从而将收卷辊安装在固定板和活动板之间；

22、3.当更换诊查床本体上的床单时，启动驱动组件，驱动组件带动卷绕有旧床单的收卷辊所在的转轴转动，从而带动卷绕有旧床单的收卷辊转动，收卷辊带动床单在诊查床本体上滑动，从而带动卷绕有新床单的收卷辊转动，完成对诊查床本体上床单的更换。
