一种儿童使用雾化器的制作方法

本技术涉及雾化器，具体涉及一种儿童使用雾化器。

背景技术：

1、医用雾化器主要用于治疗各种上下呼吸系统疾病，如感冒、发热、咳嗽、哮喘、咽喉肿痛、咽炎、鼻炎、支气管炎、尘肺等气管、支气管、肺泡、胸腔内所发生的疾病。雾化吸入治疗是呼吸系统疾病治疗方法中一种重要和有效的治疗方法，采用雾化吸入器将药液雾化成微小颗粒，药物通过呼吸吸入的方式进入呼吸道和肺部沉积，从而达到无痛、迅速有效治疗的目的。

2、目前，并没有针对性应用儿童使用的医用雾化器，针对于现有医用雾化器，对于儿童而言，特别是哭闹的时候，持续的吸入雾化的药液是较为困难的事情。

技术实现思路

1、本实用新型的目的是提供一种儿童使用雾化器，以解决现有技术中目前，并没有针对性应用儿童使用的医用雾化器，针对于现有医用雾化器，对于儿童而言，特别是哭闹的时候，持续的吸入雾化的药液是较为困难的事情的上述不足之处。

2、为了实现上述目的，本实用新型提供如下技术方案：

3、一种儿童使用雾化器，包括输气管道，所述输气管道的端部通过三通接头固定连接有两根分管道，其中一根所述分管道的端部固定连通有储存装置，所述储存装置的周侧设置有雾化装置，所述雾化装置的雾化出气端与储存装置连通，另一根所述分管道的端部设置有注意力分散装置，所述注意力分散装置包括底板，所述底板的上表面固定连接有多个相互连通的透明罐体，所述透明罐体内设置有随气流流动进行飘荡的球体。

4、进一步的，所述储存装置包括储存罐，所述储存罐的另一端固定连通有出气管道，所述出气管道的端部固定连接有出气防护装置。

5、进一步的，所述出气防护装置包括柔性接头，所述柔性接头的周侧开设有若干出气孔。

6、进一步的，所述出气管道的周侧滑动设置有夹持装置，所述夹持装置包括与出气管道套接的管套，所述管套的周侧通过软管固定连接有鼻夹。

7、进一步的，另一根所述分管道的端部延伸入底板内并与位于一端的透明罐体连通，若干所述透明罐体之间通过连接管相互连通，所述连接管的内壁间固定安装有口哨，位于另一端的所述透明罐体的周侧开设有出气口。

8、进一步的，所述分管道的周侧设置有节流装置。

9、在上述技术方案中，本实用新型提供的儿童使用雾化器，通过在两根分管道中的其中一根连接注意力分散装置的作用，使得在持续性供给儿童吸入雾化药液时，流动的空气也会带动透明罐体内的球体上下飘荡，且气体在各个透明罐体之间依次流通的时候，也会吹响透明罐体之间连接管内的口哨发出声响，从而吸引儿童的注意力，以降低其对于吸入药液的抗拒；

10、通过出气管道的端部设置有出气防护装置的作用，使得能够改变雾化药液的流动方向，使其流动方向变为四周流散，避免直接冲击流入鼻腔内，引起不适，从而加剧了儿童用药时的抗拒。

技术特征：

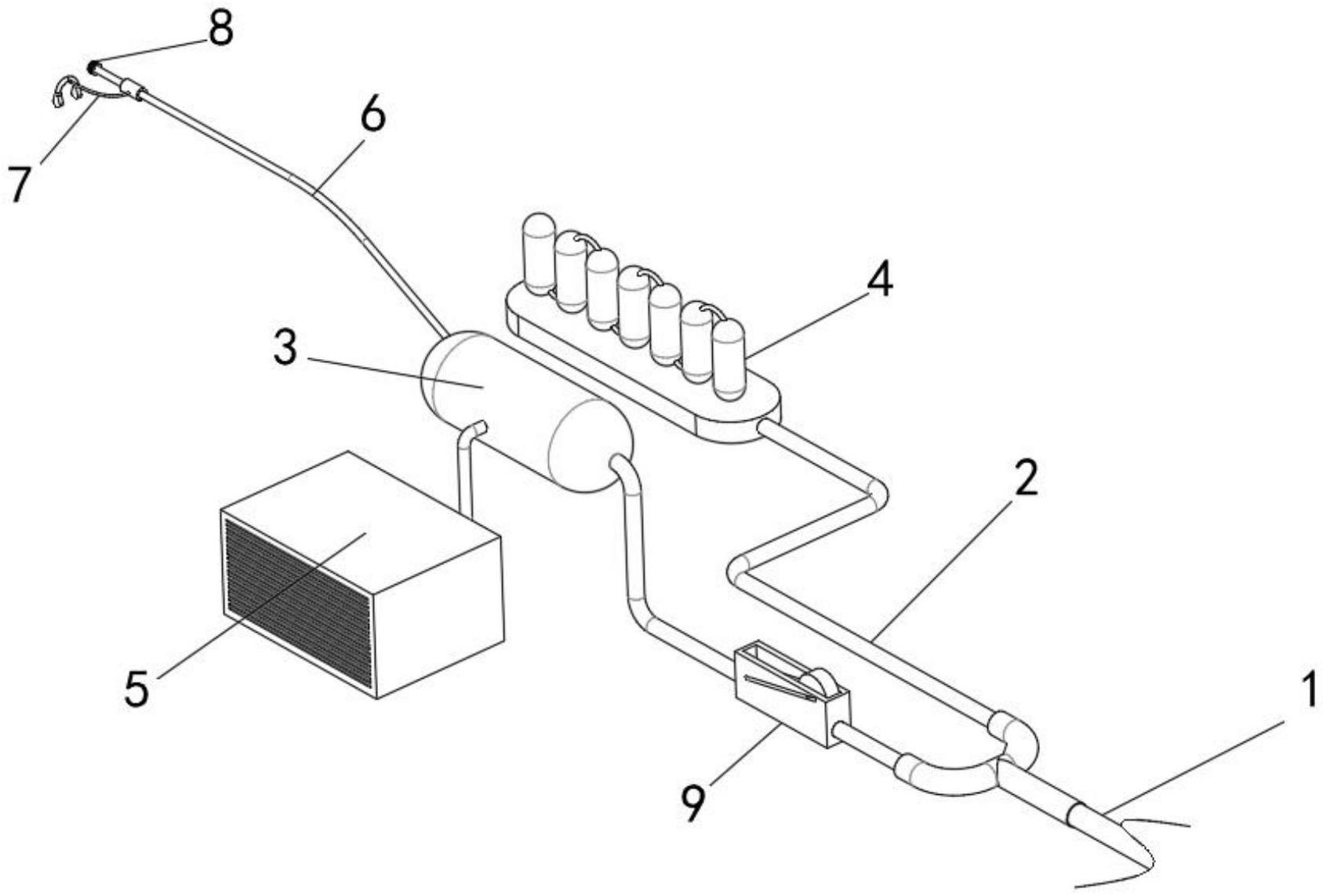

1.一种儿童使用雾化器，其特征在于，包括输气管道(1)，所述输气管道(1)的端部通过三通接头固定连接有两根分管道(2)；

2.根据权利要求1所述的儿童使用雾化器，其特征在于，所述储存装置(3)包括储存罐，所述储存罐的另一端固定连通有出气管道(6)，所述出气管道(6)的端部固定连接有出气防护装置(8)。

3.根据权利要求2所述的儿童使用雾化器，其特征在于，所述出气防护装置(8)包括柔性接头(81)，所述柔性接头(81)的周侧开设有若干出气孔(82)。

4.根据权利要求2所述的儿童使用雾化器，其特征在于，所述出气管道(6)的周侧滑动设置有夹持装置(7)，所述夹持装置(7)包括与出气管道(6)套接的管套(73)，所述管套(73)的周侧通过软管(72)固定连接有鼻夹(71)。

5.根据权利要求1所述的儿童使用雾化器，其特征在于，另一根所述分管道(2)的端部延伸入底板(41)内并与位于一端的透明罐体(42)连通，若干所述透明罐体(42)之间通过连接管(43)相互连通，所述连接管(43)的内壁间固定安装有口哨，位于另一端的所述透明罐体(42)的周侧开设有出气口(44)。

6.根据权利要求1所述的儿童使用雾化器，其特征在于，所述分管道(2)的周侧设置有节流装置(9)。

技术总结
本技术公开了一种儿童使用雾化器，涉及雾化器技术领域，包括输气管道，所述输气管道的端部通过三通接头固定连接有两根分管道，另一根所述分管道的端部设置有注意力分散装置，所述注意力分散装置包括底板，所述底板的上表面固定连接有多个相互连通的透明罐体，所述透明罐体内设置有随气流流动进行飘荡的球体。本技术提供的儿童使用雾化器，通过在两根分管道中的其中一根连接注意力分散装置的作用，使得在持续性供给儿童吸入雾化药液时，流动的空气也会带动透明罐体内的球体上下飘荡，且气体在各个透明罐体之间依次流通的时候，也会吹响透明罐体之间连接管内的口哨发出声响，从而吸引儿童的注意力，以降低其对于吸入药液的抗拒。

技术研发人员：张雪丹,周凤平,黄洋
受保护的技术使用者：深圳市龙岗区人民医院
技术研发日：20221130
技术公布日：2024/1/12
