一种耐磨抗疲劳的EVA地垫的制作方法

本技术涉及eva地垫相关领域，尤其涉及一种耐磨抗疲劳的eva地垫。

背景技术：

1、eva化学名称为乙烯-醋酸乙烯酯共聚物，是一种合成材料，eva制成的地垫具有质地柔软、韧度高、保温等特点，适合作为抗疲劳地垫使用，当人长时间站立在坚硬的地面上时，腿部肌肉容易紧张出现收缩，使腿部很快就会产生疲劳，而抗疲劳地垫富有弹性的材质可以平摊足部压力，减缓久站疲劳，因此非常适用于长期站立人群。

2、中国专利：cn202120308801.x的一种抗疲劳地垫，包括地垫本体，所述地垫本体上表面设置第一凹槽，第一凹槽内设置按摩部、第一凸起部和第二凸起部；所述第一凸起部设置于所述第一凹槽内；所述第二凸起部设置于所述第一凹槽内，且所述第二凸起部与所述第一凹槽其中一条外沿相连；所述第二凸起部上表面设置第二凹槽，所述第二凹槽内嵌设按摩棒，整体更符合人体结构学设计，同时用户可以根据自己的使用需求对地垫进行相应的调整。

3、现有的抗疲劳地垫大致有两种款式，一种是整体采用高回弹减压材质的地垫，用户赤足站在这种地垫上时，地垫能够贴合足底曲线，进而将压力分散平摊，来被动的减缓久站疲劳，还有一种就是上述专利中的地垫款式，不同的是，这种地垫上设置有多个按摩点，用户可赤足踩在按摩点上来刺激足部穴位，以此促进腿部肌肉的放松，通过腿部运动来主动缓解脚部血液流通压力和长时间站立所引起的腿部疲劳，这两种款式地垫缓解疲劳的方式不同，而不同人群的使用体验也会大不相同，用户在使用过程中不易根据疲劳程度来选择不同缓解疲劳的方式，因此，现有抗疲劳地垫的结构还能够继续完善。

技术实现思路

1、因此，为了解决上述不足，本实用新型提供一种耐磨抗疲劳的eva地垫。

2、为了实现上述目的，本实用新型采取以下技术方案：一种耐磨抗疲劳的eva地垫，包括eva基垫、底座、多功能抗疲劳结构和平衡调节机构，所述eva基垫的底端面粘接固定有底座，所述底座底部左右两侧均设计为弧面状，所述eva基垫顶端面设置有多功能抗疲劳结构，所述底座左右两侧设置有平衡调节机构，所述多功能抗疲劳结构包括弹性垫和按摩区，所述eva基垫顶端面中部设置有弹性垫，所述eva基垫顶端面左右两侧设置有按摩区。

3、优选的，所述弹性垫的厚度不应小于1.5cm，并且弹性垫的顶端面还设置有防滑条纹。

4、优选的，所述按摩区的表面一体化设置有第一凸起部，并且按摩区和第一凸起部的表面均经过磨砂处理。

5、优选的，所述第一凸起部的顶端呈圆头状，并且第一凸起部的高度应高于6mm。

6、优选的，所述eva基垫顶端面后侧左右两端的支座上转动安装有转动按摩件，并且转动按摩件呈球形。

7、优选的，所述转动按摩件外表面一体化设置有一圈的第二凸起部，并且第二凸起部为等距分布。

8、优选的，所述平衡调节机构包括扭簧连接座和垫块，所述底座左右两侧的侧边上均安装有扭簧连接座，所述扭簧连接座内侧铰接设置有垫块，并且垫块能被扭簧连接座内部的扭簧驱使转动。

9、优选的，所述垫块翻转到底座的下方后，此时垫块与底座的底端面处于同一水平面上。

10、优选的，所述底座底端面中部粘接设置有橡胶底，并且橡胶底的底端面上设置有纵横交错的纹路。

11、本实用新型的有益效果：

12、本实用新型通过在eva基垫顶端面左右两侧设置了按摩区，按摩区上设置的第一凸起部能起到刺激用户足部穴位的作用，促进腿部肌肉的放松。

13、本实用新型通过在eva基垫顶端面中部设置了弹性垫，弹性垫具有良好的回弹力，能够贴合用户的脚底曲线，来平摊足部压力，从而减缓久站疲劳。

14、本实用新型通过在eva基垫顶端面后侧的支座上转动设置了转动按摩件，用户可将脚踩在转动按摩件上进行往复运动，能够缓解脚部血液流通压力，帮助用户缓解疲劳。

技术特征：

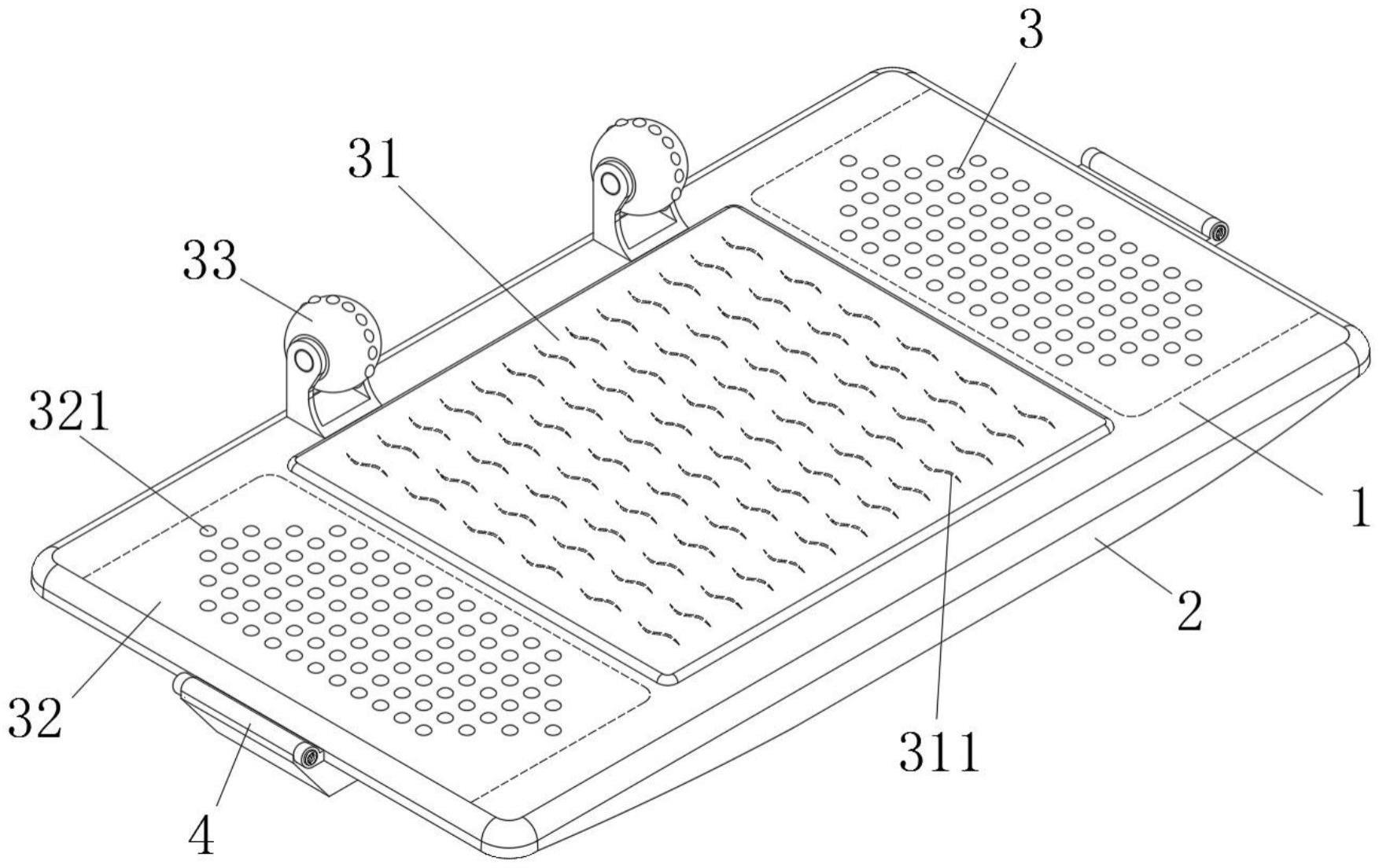

1.一种耐磨抗疲劳的eva地垫，包括eva基垫(1)和底座(2)，所述eva基垫(1)的底端面粘接固定有底座(2)，所述底座(2)底部左右两侧均设计为弧面状；

2.根据权利要求1所述一种耐磨抗疲劳的eva地垫，其特征在于：所述弹性垫(31)的厚度不应小于1.5cm，并且弹性垫(31)的顶端面还设置有防滑条纹(311)。

3.根据权利要求1所述一种耐磨抗疲劳的eva地垫，其特征在于：所述按摩区(32)的表面一体化设置有第一凸起部(321)，并且按摩区(32)和第一凸起部(321)的表面均经过磨砂处理。

4.根据权利要求3所述一种耐磨抗疲劳的eva地垫，其特征在于：所述第一凸起部(321)的顶端呈圆头状，并且第一凸起部(321)的高度应高于6mm。

5.根据权利要求1所述一种耐磨抗疲劳的eva地垫，其特征在于：所述eva基垫(1)顶端面后侧左右两端的支座上转动安装有转动按摩件(33)，并且转动按摩件(33)呈球形。

6.根据权利要求5所述一种耐磨抗疲劳的eva地垫，其特征在于：所述转动按摩件(33)外表面一体化设置有一圈的第二凸起部(331)，并且第二凸起部(331)为等距分布。

7.根据权利要求1所述一种耐磨抗疲劳的eva地垫，其特征在于：所述平衡调节机构(4)包括扭簧连接座(41)和垫块(42)，所述底座(2)左右两侧的侧边上均安装有扭簧连接座(41)，所述扭簧连接座(41)内侧铰接设置有垫块(42)，并且垫块(42)能被扭簧连接座(41)内部的扭簧驱使转动。

8.根据权利要求7所述一种耐磨抗疲劳的eva地垫，其特征在于：所述垫块(42)翻转到底座(2)的下方后，此时垫块(42)与底座(2)的底端面处于同一水平面上。

9.根据权利要求1所述一种耐磨抗疲劳的eva地垫，其特征在于：所述底座(2)底端面中部粘接设置有橡胶底(5)，并且橡胶底(5)的底端面上设置有纵横交错的纹路。

技术总结
本技术公开了一种耐磨抗疲劳的EVA地垫，包括EVA基垫、底座、多功能抗疲劳结构和平衡调节机构。本技术通过在EVA基垫顶端面左右两侧设置了按摩区，按摩区上设置的第一凸起部能起到刺激用户足部穴位的作用，促进腿部肌肉的放松，通过在EVA基垫顶端面后侧的支座上转动设置了转动按摩件，用户可将脚踩在转动按摩件上进行往复运动，能够缓解脚部血液流通压力，帮助用户缓解疲劳，通过在EVA基垫顶端面中部设置了弹性垫，弹性垫具有良好的回弹力，能够贴合用户的脚底曲线，来平摊足部压力，从而减缓久站疲劳，具有多种抗疲劳方式，用户可根据疲劳程度选择不同的抗疲劳方式，适应性强。

技术研发人员：蔡芳钢,蔡芳艺,苏丽鸿
受保护的技术使用者：石狮市永达鞋材有限责任公司
技术研发日：20221205
技术公布日：2024/1/13
