一种胃肠护理用导管固定架的制作方法

本技术涉及导管固定，具体为一种胃肠护理用导管固定架。

背景技术：

1、胃肠患者有时不能直接用嘴部进行进食，需要通过鼻饲导管进行喂食，鼻饲导管通过鼻腔插入到尾部内，但是鼻饲导管位于体外的一端处于自由状态，随着患者的移动，容易使导管牵动鼻腔或者试管粘膜，造成患者的痛苦，且鼻饲导管位于体外的一端缺少密封结构，不使用时容易被灰尘侵染，为此，我们提出一种胃肠护理用导管固定架。

技术实现思路

1、本实用新型的目的在于提供一种胃肠护理用导管固定架，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种胃肠护理用导管固定架，包括进食管，所述进食管的一端粘接有鼻饲导管，所述进食管的外侧壁一体成型有横管，所述横管的侧壁底部一体成型有固定块，所述固定块的底部固定安装有弹性绑带；

3、所述横管的侧壁顶部一体成型有固定环，所述固定环的内侧壁滑动安装有滑杆，所述滑杆的左端一体成型有圆板，所述滑杆的侧壁上套设有弹簧，所述弹簧的左端粘接在圆板的右侧面，所述弹簧的右端粘接在固定环的左侧面，所述滑杆的右端一体成型有连接柱，所述连接柱的右端设有转动件，所述连接柱的右端通过转动件连接有横杆，所述横杆的侧壁底部右端一体成型有挡板，所述挡板的左侧面设有密封件，所述密封件的左端紧密贴合在进食管的右端。

4、优选的，所述密封件包括圆环，所述圆环的右端一体成型在挡板的左侧面，所述圆环的内部粘接有橡胶罩，所述橡胶罩套设在进食管的右端。

5、优选的，所述固定环的外侧壁顶端一体成型有连杆，所述连杆的右端一体成型有挡柱，所述挡柱的直径与进食管的外圆直径相同。

6、优选的，所述转动件包括圆柱块，所述连接柱的内部设有圆柱腔，所述圆柱腔的右壁设有圆孔，所述圆柱块转动安装在圆柱腔内，所述圆柱块的左右两端分别与圆柱腔的左右壁相对贴合滑动，所述圆柱块的右端中部一体成型有转杆，所述转杆的右端穿过圆孔一体成型在横杆的左端。

7、优选的，所述圆柱块的左端设有凹槽。

8、优选的，所述连接柱包括柱体，所述柱体的右端设有圆柱槽，所述柱体的右端粘接有安装环。

9、与现有技术相比，本实用新型的有益效果是：本实用新型通过在鼻饲导管的右端安装有进食管，进食管的外侧壁安装有横管，横管的底部通过固定块连接有弹性绑带，通过绑带可将鼻饲导管固定在患者的脸部位置，避免鼻饲导管随意移动对患者造成痛苦，且横管的右端设有通过弹簧和转动件连接的挡板，通过挡板左侧的密封件可对进食管的右端进行封堵，增加进食管的密封效果，避免受到灰尘的侵染，增加鼻饲导管的多功能效果。

技术特征：

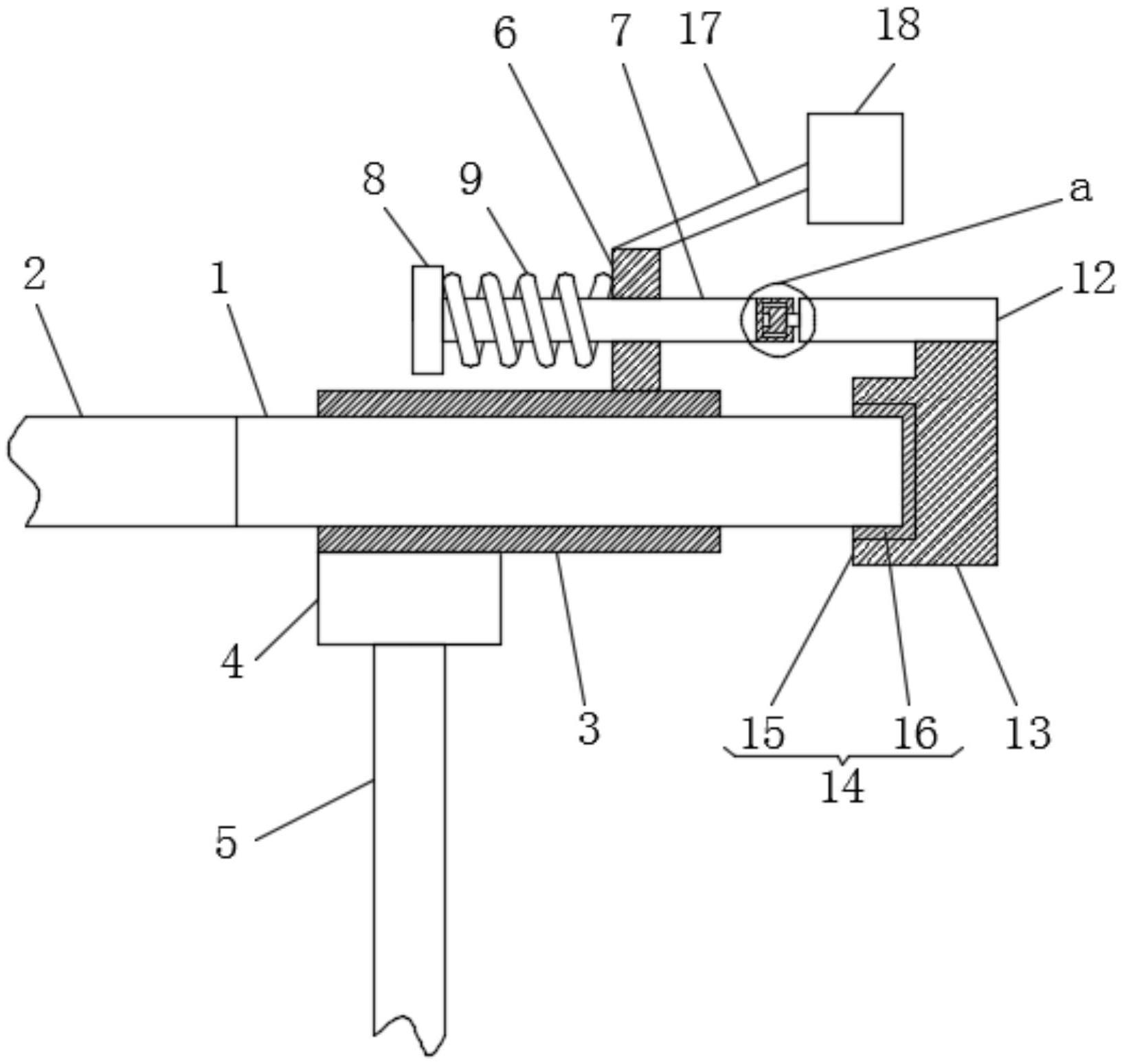

1.一种胃肠护理用导管固定架，其特征在于：包括进食管(1)，所述进食管(1)的一端粘接有鼻饲导管(2)，所述进食管(1)的外侧壁一体成型有横管(3)，所述横管(3)的侧壁底部一体成型有固定块(4)，所述固定块(4)的底部固定安装有弹性绑带(5)；

2.根据权利要求1所述的一种胃肠护理用导管固定架，其特征在于：所述密封件(14)包括圆环(15)，所述圆环(15)的右端一体成型在挡板(13)的左侧面，所述圆环(15)的内部粘接有橡胶罩(16)，所述橡胶罩(16)套设在进食管(1)的右端。

3.根据权利要求1所述的一种胃肠护理用导管固定架，其特征在于：所述固定环(6)的外侧壁顶端一体成型有连杆(17)，所述连杆(17)的右端一体成型有挡柱(18)，所述挡柱(18)的直径与进食管(1)的外圆直径相同。

4.根据权利要求1所述的一种胃肠护理用导管固定架，其特征在于：所述转动件(11)包括圆柱块(19)，所述连接柱(10)的内部设有圆柱腔(21)，所述圆柱腔(21)的右壁设有圆孔(22)，所述圆柱块(19)转动安装在圆柱腔(21)内，所述圆柱块(19)的左右两端分别与圆柱腔(21)的左右壁相对贴合滑动，所述圆柱块(19)的右端中部一体成型有转杆(20)，所述转杆(20)的右端穿过圆孔(22)一体成型在横杆(12)的左端。

5.根据权利要求4所述的一种胃肠护理用导管固定架，其特征在于：所述圆柱块(19)的左端设有凹槽(23)。

6.根据权利要求1所述的一种胃肠护理用导管固定架，其特征在于：所述连接柱(10)包括柱体(24)，所述柱体(24)的右端设有圆柱槽(25)，所述柱体(24)的右端粘接有安装环(26)。

技术总结
本技术公开了一种胃肠护理用导管固定架，包括进食管，进食管的一端粘接有鼻饲导管，进食管的外侧壁一体成型有横管，横管的侧壁底部一体成型有固定块，固定块的底部固定安装有弹性绑带，横管的侧壁顶部一体成型有固定环，固定环的内侧壁滑动安装有滑杆，本技术通过在鼻饲导管的右端安装有进食管，进食管的外侧壁安装有横管，横管的底部通过固定块连接有弹性绑带，通过绑带可将鼻饲导管固定在患者的脸部位置，避免鼻饲导管随意移动对患者造成痛苦，且横管的右端设有通过弹簧和转动件连接的挡板，通过挡板左侧的密封件可对进食管的右端进行封堵，增加进食管的密封效果，避免受到灰尘的侵染，增加鼻饲导管的多功能效果。

技术研发人员：潘春光,胡晓芳
受保护的技术使用者：四平市中心人民医院
技术研发日：20221220
技术公布日：2024/1/14
