负压抽吸装置的制作方法

本申请涉及医疗器械,特别是涉及一种负压抽吸装置。


背景技术:

1、负压抽吸装置主要用于将人体中积聚的脓、渗出血液、组织液及其他液体导引至体外,防止液体淤积导致术后感染。然而,相关技术中的负压抽吸装置的使用便利性较低。


技术实现思路

1、基于此,有必要针对相关技术中的负压抽吸装置使用便利性较低的问题,提供一种负压抽吸装置,负压抽吸装置包括:

2、缸体,沿缸体的轴线方向活动设于缸体内的活塞,活塞与缸体之间界定出一用于抽吸体液的进液腔;

3、存储组件,存储组件连接于活塞,存储组件具有能够与进液腔相连通的储液腔;以及

4、驱动组件,驱动组件包括设于缸体的固定部,以及与活塞的推杆伸出缸体的一端相连的握持部;握持部与固定部活动连接,以能够在握持部运动过程中驱使活塞沿缸体的轴线方向移动,而调节进液腔内的压力。

5、上述负压抽吸装置适用于抽吸人体中的体液,在负压抽吸装置的使用过程中,可通过握持部驱动活塞沿缸体的轴线方向朝靠近固定部的一侧移动,使得进液腔内形成负压,可抽吸体液,然后通过握持部驱动活塞沿缸体的轴线方向朝远离固定部的一侧移动,就可以将进液腔内抽吸的体液排至储液腔内,可以理解的是,可以利用该负压抽吸装置将体液收集至存储组件的储液腔内,操作简单便利,可提高负压抽吸装置的使用便利性。

6、利用缸体和活塞之间形成的负压抽吸体液的基础上,设置包括设于缸体的固定部以及设于活塞的推杆的握持部的驱动组件,驱动组件的握持部运动过程中驱使活塞沿缸体的轴线方向移动,形成用于抽吸体液的进液腔,即可抽吸体液,提高了负压抽吸装置使用的便利性。

7、在其中一个实施例中,缸体远离固定部的一端设有入口,入口被配置为能够在握持部驱动活塞沿缸体的轴线方向朝靠近固定部一侧移动时与进液腔连通。

8、在其中一个实施例中,入口远离进液腔的一侧设置有第一单向阀,第一单向阀被配置为能够在握持部驱动活塞沿缸体的轴线方向朝靠近固定部一侧移动时处于打开状态。

9、在其中一个实施例中,活塞靠近入口的一端设有出口,出口的一侧与进液腔连通,出口的另一侧与储液腔连通。

10、在其中一个实施例中,出口远离进液腔的一侧设置有第二单向阀,第二单向阀用于使进液腔内的体液单向地流向储液腔。

11、在其中一个实施例中,负压抽吸装置还包括导通管,导通管的一端与出口连通,导通管的另一端与储液腔连通。

12、在其中一个实施例中,固定部沿固定部纵长方向的一端与缸体连接,握持部沿握持部纵长方向的一端与活塞的推杆伸出缸体的一端连接,以使握持部相对于固定部的转动运动能够转化为活塞沿缸体的轴线方向的直线运动。

13、在其中一个实施例中,驱动组件还包括连接件,连接件的一端与活塞的推杆伸出缸体的一端转动地连接,连接件的另一端与握持部共同铰接于固定部。

14、在其中一个实施例中,固定部靠近缸体的一端沿缸体的轴线方向活动套设于缸体,且固定部与握持部通过第一铰接件铰接,以使固定部能够相对于缸体转动。

15、在其中一个实施例中,驱动组件还包括弹性件,弹性件连接于固定部和握持部之间。



技术特征:

1.一种负压抽吸装置,其特征在于,所述负压抽吸装置包括:

2.根据权利要求1所述的负压抽吸装置,其特征在于,所述缸体远离所述固定部的一端设有入口,所述入口被配置为能够在所述握持部驱动所述活塞沿所述缸体的轴线方向朝靠近所述固定部一侧移动时与所述进液腔连通。

3.根据权利要求2所述的负压抽吸装置,其特征在于,所述入口远离所述进液腔的一侧设置有第一单向阀,所述第一单向阀被配置为能够在所述握持部驱动所述活塞沿所述缸体的轴线方向朝靠近所述固定部一侧移动时处于打开状态。

4.根据权利要求2所述的负压抽吸装置,其特征在于,所述活塞靠近所述入口的一端设有出口,所述出口的一侧与所述进液腔连通,所述出口的另一侧与所述储液腔连通。

5.根据权利要求4所述的负压抽吸装置,其特征在于,所述出口远离所述进液腔的一侧设置有第二单向阀,所述第二单向阀用于使所述进液腔内的体液单向地流向所述储液腔。

6.根据权利要求4所述的负压抽吸装置,其特征在于,所述负压抽吸装置还包括导通管,所述导通管的一端与所述出口连通,所述导通管的另一端与所述储液腔连通。

7.根据权利要求1所述的负压抽吸装置,其特征在于,所述固定部沿所述固定部纵长方向的一端与所述缸体连接,所述握持部沿所述握持部纵长方向的一端与所述活塞的推杆伸出所述缸体的一端连接,以使所述握持部相对于所述固定部的转动运动能够转化为所述活塞沿所述缸体的轴线方向的直线运动。

8.根据权利要求7所述的负压抽吸装置,其特征在于,所述驱动组件还包括连接件,所述连接件的一端与所述活塞的推杆伸出所述缸体的一端转动地连接,所述连接件的另一端与所述握持部共同铰接于所述固定部。

9.根据权利要求8所述的负压抽吸装置,其特征在于,所述固定部靠近所述缸体的一端沿所述缸体的轴线方向活动套设于缸体,且所述固定部与所述握持部通过第一铰接件铰接,以使所述固定部能够相对于所述缸体转动。

10.根据权利要求1-8任一项所述的负压抽吸装置,其特征在于,所述驱动组件还包括弹性件,所述弹性件连接于所述固定部和所述握持部之间。


技术总结

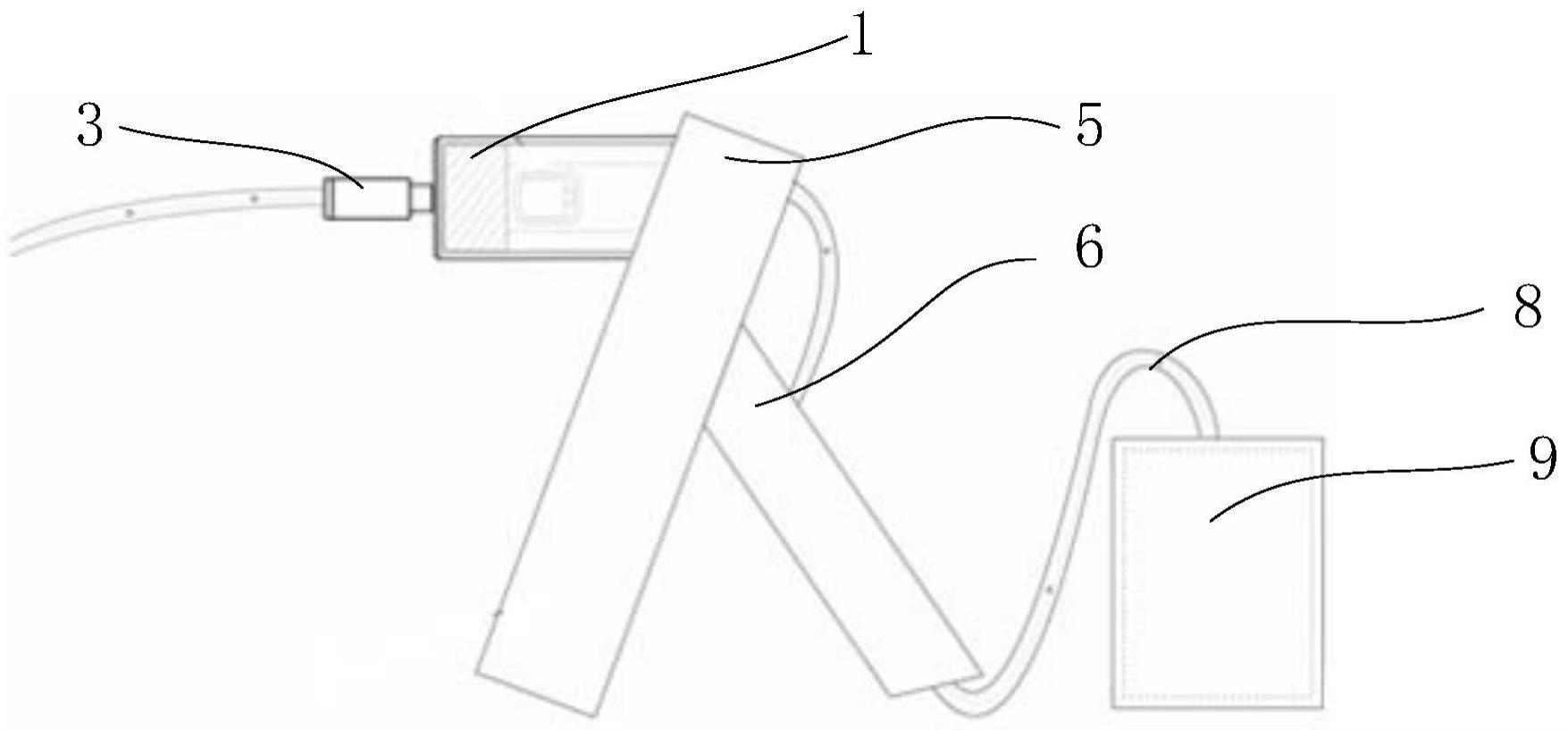

本申请涉及一种负压抽吸装置。负压抽吸装置包括缸体、沿缸体的轴线方向活动设于缸体内的活塞、存储组件以及驱动组件,活塞与缸体之间界定出一用于抽吸体液的进液腔,存储组件连接于活塞,存储组件具有能够与进液腔相连通的储液腔,驱动组件包括设于缸体的固定部,以及与活塞的推杆伸出缸体的一端相连的握持部,握持部与固定部活动连接,以能够在握持部运动过程中驱使活塞沿缸体的轴线方向移动,而调节进液腔内的压力。通过握持部驱动活塞沿缸体的轴线方向朝靠近固定部的一侧移动,使得进液腔内形成负压,可抽吸体液,再通过握持部驱动活塞沿缸体的轴线方向朝远离固定部的一侧移动,可以将进液腔内抽吸的体液排至储液腔内,操作简单便利。

技术研发人员:杨晴喻,陈少廷,戴会新,李菲,孙云
受保护的技术使用者:湖北省创新转化医学研究院有限公司
技术研发日:20221231
技术公布日:2024/1/12
