一种免注射麻醉装置的制作方法

本发明涉及麻醉装置领域，特别涉及一种免注射麻醉装置。

背景技术：

1、麻醉是施行手术时或进行诊断性检查操作为消除疼痛、保障病人安全、创麻醉造良好的手术条件而采取的各种方法，而在现有的手术麻醉中一般都是采用吸入式麻醉装置进行麻醉。

2、现有申请号为cn202110378085.7的中国专利，其公开了一种麻醉科用免注射麻醉装置，包括主体机构，所述主体机构上分别安装有麻醉机构和废气收集过滤机构，所述麻醉机构用于对患者进行持续麻醉，所述废气收集过滤机构用于将患者呼出的气体以及未被患者吸入的麻药气体进行收集过滤；本发明通过麻醉机构实现了将麻药蒸汽与氧气快速混匀的功能，进而使得浓度传感器检测到的浓度值更加的精准，对患者的健康提供了更大的保障，通过废气收集过滤机构，可以将患者呼出来的气体以及未吸入的麻药及时的收集过滤，避免扩散到空气中对医护人员造成伤害同时通过设置过滤网，可以将过滤后的气体的的味道吸附掉，避免污染周围空气。

3、上述的这种麻醉装置虽然将未被患者吸入的麻药气体进行收集过滤，但是其是通过收集管将面罩中排出的废气进行收走收集，这种废气收集方式还是会存在较多的麻药扩散在空气中，对于麻药废气的收集还存在一定的不足，同时在封闭的壳体内的安装的氧气瓶和混合罐在进行更换时的操作不方便。

技术实现思路

1、针对背景技术中提到的问题，本发明的目的是提供一种免注射麻醉装置，以解决麻醉装置对于麻药废气的收集还存在一定的不足，同时在封闭的壳体内的安装的氧气瓶和混合罐在进行更换时的操作不方便的问题。

2、本发明的上述技术目的是通过以下技术方案得以实现的：

3、一种免注射麻醉装置，包括箱体，箱体的右侧开口设置，且位于右侧开口处安插有可抽拉出来的活动架，活动架上固定安装有固定架，固定架的前后两侧分别装夹有氧气罐和麻醉剂存放罐，氧气罐和麻醉剂存放罐上均可拆卸安装有连接管，两个连接管的左端穿过箱体的左侧壁均与麻药管可拆卸连接，麻药管的左端连接有吸气罩，麻药管单向向吸气罩输送气体，吸气罩的下侧连接有废气管，且废气管的一端连接有固定安装在箱体上的过滤机构，废气管单向将吸气罩内的废气向外排出，连接管上设置有电磁阀，箱体的前侧设置有与电磁阀通过电线连接的控制面板。

4、通过采用上述技术方案，患者通过吸气罩进行麻醉药的吸入时使得吸气罩内形成负压，此时废气管内的气体无法进入，而麻药管内的麻药则可送向吸气罩，同时患者在吸药后进行呼气时，麻药管则无法将气体排出，呼出的气体通过废气管排出并经过过滤机构过滤处理，能够有效的避免废气扩散，具有较好的废气收集效果，同时通过可抽拉出来的活动架能够将氧气罐和麻醉剂存放罐抽拉出来使其脱离箱体，使其拆卸更换更加的方便。

5、较佳的，吸气罩的左端口边缘设置有凸起的硅胶圈，且吸气罩的右侧设置有吸气管，吸气管的右端通过第一硅胶鸭嘴阀与麻药管连接，吸气罩的下侧设置有出气管，且出气管通过第二硅胶鸭嘴阀与废气管连接。

6、通过采用上述技术方案，吸气罩利用硅胶圈使得边缘更好的与患者的面部密封贴合，并通过第一硅胶鸭嘴阀和第二硅胶鸭嘴阀实现单向麻药进入和单向废气排出。

7、较佳的，连接管的左端设置有与麻药管连接的连接套，且连接管的另一端与氧气罐或麻醉剂存放罐插接配合。

8、通过采用上述技术方案，连接管与氧气罐或麻醉剂存放罐插接配合方便拆装配合。

9、较佳的，连接管靠近另一端的位置设置有连接块，氧气罐或麻醉剂存放罐上设置有与连接管插接配合的固定套，固定套的外侧设置有通过螺丝与连接块固定连接的固定块。

10、通过采用上述技术方案，连接管安插在固定套内，并通过连接块和固定块进行锁紧配合。

11、较佳的，过滤机构包括过滤筒，过滤筒的上端口处设置有塞盖，且塞盖的中心穿插有安插至过滤筒内侧底部的过滤管，塞盖的避免设置有多个均匀分布的排气孔，过滤筒内装填有活性炭颗粒。

12、通过采用上述技术方案，过滤管将废气排向过滤筒通过过滤筒内的活性炭颗粒进行吸附过滤。

13、较佳的，活动架包括侧板，侧板的下端设置有安插在箱体内的抽拉板，且抽拉板的下侧设置有移动滚轮，侧板的前侧固定设置有锁块，且锁块上旋拧有顶紧在箱体上的锁紧螺丝。

14、通过采用上述技术方案，利用抽拉板方便将活动架抽拉出来，并利用锁块和锁紧螺丝进行安装时的固定锁止。

15、较佳的，固定架包括固定在抽拉板上的第一固定柱，第一固定柱的两侧均设置有上下两个半圆形的固定套箍，且固定套箍的一端安插有可进行收纳和伸出的活动套箍。

16、通过采用上述技术方案，第一固定柱上的固定套箍对氧气罐和麻醉剂存放罐进行定位安装，并利用活动套箍进行限位固定。

17、较佳的，固定架包括固定在抽拉板上的第二固定柱，第二固定柱的左右两侧均设置有上下两个半圆形的限位套箍，且第二固定柱的左侧设置有连接杆，连接杆的左右两侧均设置有上下两个压紧箍，且连接杆通过螺丝固定在第二固定柱。

18、通过采用上述技术方案，第二固定柱上的限位套箍对氧气罐和麻醉剂存放罐进行定位安装，并利用连接杆上的压紧箍进行压紧固定。

19、综上所述，本发明主要具有以下有益效果：

20、患者通过吸气罩进行麻醉药的吸入时使得吸气罩内形成负压，此时废气管内的气体无法进入，而麻药管内的麻药则可送向吸气罩，同时患者在吸药后进行呼气时，麻药管则无法将气体排出，呼出的气体通过废气管排出并经过过滤机构过滤处理，能够有效的避免废气扩散，具有较好的废气收集效果；

21、通过可抽拉出来的活动架能够将氧气罐和麻醉剂存放罐抽拉出来使其脱离箱体，使其拆卸更换更加的方便。

技术特征：

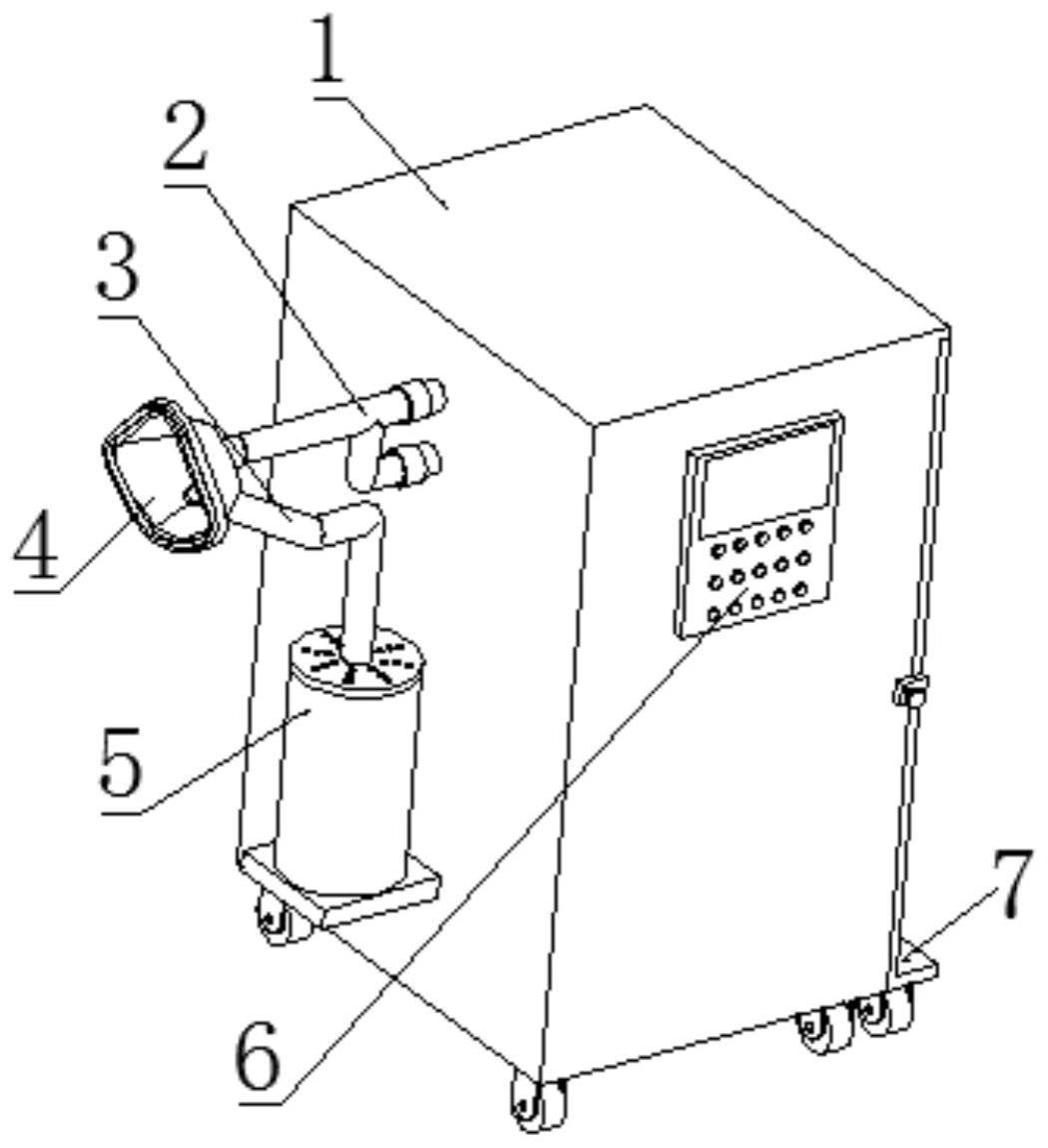

1.一种免注射麻醉装置，包括箱体（1），其特征在于：所述箱体（1）的右侧开口设置，且位于右侧开口处安插有可抽拉出来的活动架（7），所述活动架（7）上固定安装有固定架（10），所述固定架（10）的前后两侧分别装夹有氧气罐（9）和麻醉剂存放罐（8），所述氧气罐（9）和麻醉剂存放罐（8）上均可拆卸安装有连接管（11），两个所述的连接管（11）的左端穿过箱体（1）的左侧壁均与麻药管（2）可拆卸连接，所述麻药管（2）的左端连接有吸气罩（4），且麻药管（2）单向向吸气罩（4）输送气体，所述吸气罩（4）的下侧连接有废气管（3），且废气管（3）的一端连接有固定安装在箱体（1）上的过滤机构（5），所述废气管（3）单向将吸气罩（4）内的废气向外排出，所述连接管（11）上设置有电磁阀（112），所述箱体（1）的前侧设置有与电磁阀（112）通过电线连接的控制面板（6）。

2.根据权利要求1所述的一种免注射麻醉装置，其特征在于：所述吸气罩（4）的左端口边缘设置有凸起的硅胶圈（41），且吸气罩（4）的右侧设置有吸气管（42），所述吸气管（42）的右端通过第一硅胶鸭嘴阀（43）与麻药管（2）连接，所述吸气罩（4）的下侧设置有出气管（45），且出气管（45）通过第二硅胶鸭嘴阀（44）与废气管（3）连接。

3.根据权利要求1所述的一种免注射麻醉装置，其特征在于：所述连接管（11）的左端设置有与麻药管（2）连接的连接套（111），且连接管（11）的另一端与氧气罐（9）或麻醉剂存放罐（8）插接配合。

4.根据权利要求3所述的一种免注射麻醉装置，其特征在于：所述连接管（11）靠近另一端的位置设置有连接块（113），所述氧气罐（9）或麻醉剂存放罐（8）上设置有与连接管（11）插接配合的固定套（115），所述固定套（115）的外侧设置有通过螺丝与连接块（113）固定连接的固定块（114）。

5.根据权利要求1所述的一种免注射麻醉装置，其特征在于：所述过滤机构（5）包括过滤筒（51），所述过滤筒（51）的上端口处设置有塞盖（52），且塞盖（52）的中心穿插有安插至过滤筒（51）内侧底部的过滤管（53），所述塞盖（52）的避免设置有多个均匀分布的排气孔（54），所述过滤筒（51）内装填有活性炭颗粒。

6.根据权利要求1所述的一种免注射麻醉装置，其特征在于：所述活动架（7）包括侧板（71），所述侧板（71）的下端设置有安插在箱体（1）内的抽拉板（75），且抽拉板（75）的下侧设置有移动滚轮（74），所述侧板（71）的前侧固定设置有锁块（72），且锁块（72）上旋拧有顶紧在箱体（1）上的锁紧螺丝（73）。

7.根据权利要求1所述的一种免注射麻醉装置，其特征在于：所述固定架（10）包括固定在抽拉板（75）上的第一固定柱（103），所述第一固定柱（103）的两侧均设置有上下两个半圆形的固定套箍（102），且固定套箍（102）的一端安插有可进行收纳和伸出的活动套箍（101）。

8.根据权利要求1所述的一种免注射麻醉装置，其特征在于：所述固定架（10）包括固定在抽拉板（75）上的第二固定柱（1010），所述第二固定柱（1010）的左右两侧均设置有上下两个半圆形的限位套箍（1020），且第二固定柱（1010）的左侧设置有连接杆（1030），所述连接杆（1030）的左右两侧均设置有上下两个压紧箍（1040），且连接杆（1030）通过螺丝固定在第二固定柱（1010）。

技术总结
本发明公开了一种免注射麻醉装置，包括箱体，箱体的右侧开口设置，且位于右侧开口处安插有可抽拉出来的活动架，活动架上固定安装有固定架，固定架的前后两侧分别装夹有氧气罐和麻醉剂存放罐，氧气罐和麻醉剂存放罐上均可拆卸安装有连接管，患者通过吸气罩进行麻醉药的吸入时使得吸气罩内形成负压，此时废气管内的气体无法进入，而麻药管内的麻药则可送向吸气罩，同时患者在吸药后进行呼气时，麻药管则无法将气体排出，呼出的气体通过废气管排出并经过过滤机构过滤处理，能够有效的避免废气扩散，具有较好的废气收集效果，同时通过可抽拉出来的活动架能够将氧气罐和麻醉剂存放罐抽拉出来使其脱离箱体，使其拆卸更换更加的方便。

技术研发人员：梁礼权
受保护的技术使用者：江西省人民医院
技术研发日：
技术公布日：2024/1/13
