一种病房护理消毒杀菌设备

本发明涉及医疗设备，具体是一种病房护理消毒杀菌设备。

背景技术：

1、在病房护理过程中会产生一定的医疗废弃物，医疗废弃物是指医疗机构在医疗、预防、保健以及其他相关活动中产生的具有直接或间接感染性、毒性以及其他危害性的废物，具体包括感染性、病理性、损伤性、药物性、化学性废物，医疗废弃物不能直接进行回收，需要在回收前对其进行消毒处理后才能进行回收处理。

2、专利公开号“cn215780270u”公开的“一种医疗废弃物消毒杀菌装置”，包括消毒箱，所述消毒箱下端四角均固定安装有万向轮，所述消毒箱上端活动安装有盖板，所述盖板左端固定安装有合页，所述盖板上端右部固定安装有把手，所述消毒箱前端下部开有“凹”字形的限位槽，所述限位槽下槽壁固定安装有电动推杆，所述电动推杆上端固定安装有下料板，所述消毒箱内固定安装有上下穿通的收集桶，所述收集桶外表面开有若干个穿通的穿孔，所述消毒箱内设置有旋转消杀装置，所述消毒箱内开有槽口，通过设置旋转消杀装置和下料板，可以增加对医疗废弃物的照射杀菌范围，结构简单牢固，灵活性强，安全性能高。

3、针对上述相关问题，其通过可以转动的紫外线杀菌灯来提高对医疗废弃物的照射范围，从而提高杀菌效果，该方式虽然可以起到提高杀菌效果的作用，但是其在杀菌时，相邻医疗废物之间的接触面可能会无法照射到紫外线，从而导致其在杀菌时，杀菌较为不全面。

4、为此，本发明提供了一种病房护理消毒杀菌设备，以解决上述问题。

技术实现思路

1、针对现有技术的不足，本发明提供了一种病房护理消毒杀菌设备，解决了上述问题。

2、为实现以上目的，本发明通过以下技术方案予以实现：一种病房护理消毒杀菌设备，包括主体箱，所述主体箱的内底部设置有翻转组件，所述主体箱的内部设置有杀菌组件，所述主体箱的右侧设置有收集组件；

3、所述翻转组件包括杀菌箱，所述杀菌箱的内部转动连接有滚筒，所述杀菌箱的内底部开设有通槽，所述杀菌组件包括第一螺杆以及第二螺杆，所述第一螺杆与第二螺杆的外侧均螺接有滑块，两个滑块的底部分别固定安装有紫外线灯板以及喷洒板。

4、优选的：所述翻转组件还保护第一电推杆以及支撑板，所述第一电推杆的底部铰接在主体箱的内底壁，所述第一电推杆的顶部转动连接在杀菌箱的侧面，所述支撑板的底板固定安装在主体箱的内底壁，所述支撑板的顶部转动连接在杀菌箱的侧面。

5、通过采用上述技术方案，第一电推杆的收缩可以改变杀菌箱的倾斜度，方便对废料进行排出。

6、优选的：所述杀菌箱的右侧铰接有打开板，所述打开板与杀菌箱之间设置有第二电推杆，所述第二电推杆与杀菌箱的侧面固定连接，所述第二电推杆与打开板之间转动连接。

7、通过采用上述技术方案，第二电推杆可以将打开板打开，方便废料排出。

8、优选的：所述杀菌箱的侧面固定安装有第二电机，所述第二电机的输出轴与对应滚筒的端面固定连接，所述通槽开设在相邻滚筒之间的杀菌箱内部。

9、通过采用上述技术方案，便于滚筒转动对内部废物进行翻动，提高杀菌效果。

10、优选的：所述杀菌组件还包括第一电机，所述第一电机固定安装在主体箱的侧面，所述第一螺杆与第二螺杆转动连接在主体箱的两侧壁之间，所述第一电机的输出轴与对应第一、第二螺杆的端面固定连接。

11、通过采用上述技术方案，便于第一电机带动第一、第二螺杆转动。

12、优选的：所述紫外线灯板的顶部以及喷洒板的顶部固定安装有套环，所述紫外线灯板顶部的套环套接在第一螺杆的外侧，所述喷洒板顶部的套环套接在第二螺杆的外侧。

13、通过采用上述技术方案，便于实现紫外线灯板以及喷洒板可以正常移动。

14、优选的：所述收集组件包括收集槽以及滑坡，所述收集槽开设在主体箱的右侧壁，所述滑坡位于主体箱的内底壁，且位于收集槽的内部，所述滑坡的底部固定安装有辅助块，所述辅助块与主体箱之间固定安装有第三电推杆。

15、通过采用上述技术方案，便于通过滑坡对排出的废物进行引导。

16、优选的：所述主体箱的底部固定安装有锥形槽，所述主体箱的顶部铰接有箱盖，所述锥形槽与主体箱的连接处大小与位于均与杀菌箱底部对应。

17、通过采用上述技术方案，锥形槽方便消毒水排出，箱盖方便上料以及对主体箱进行封闭。

18、有益效果

19、本发明提供了一种病房护理消毒杀菌设备。与现有技术相比具备以下有益效果：

20、1、该病房护理消毒杀菌设备，通过滚筒对杀菌箱内部废物进行翻动，通过上方紫外线灯板往复移动对翻动的废物进行照射，从而可以使得废物的每个部分均可受到照射，从而提高杀菌效果，且通过喷洒板移动对废物喷洒消毒液，进一步提高消毒效果，从而达到对废物消毒彻底的目的。

21、2、该病房护理消毒杀菌设备，杀菌箱内部的废物经过打开板处排出，排出后的废物落入下方滑坡上，经过滑坡的引导，将废物通过收集槽排出到外界，可移动的滑坡既不会影响杀菌时消毒液的排出，又可以快速的对废物进行排出，从而实现了废料消毒后可以快速排出的效果。

技术特征：

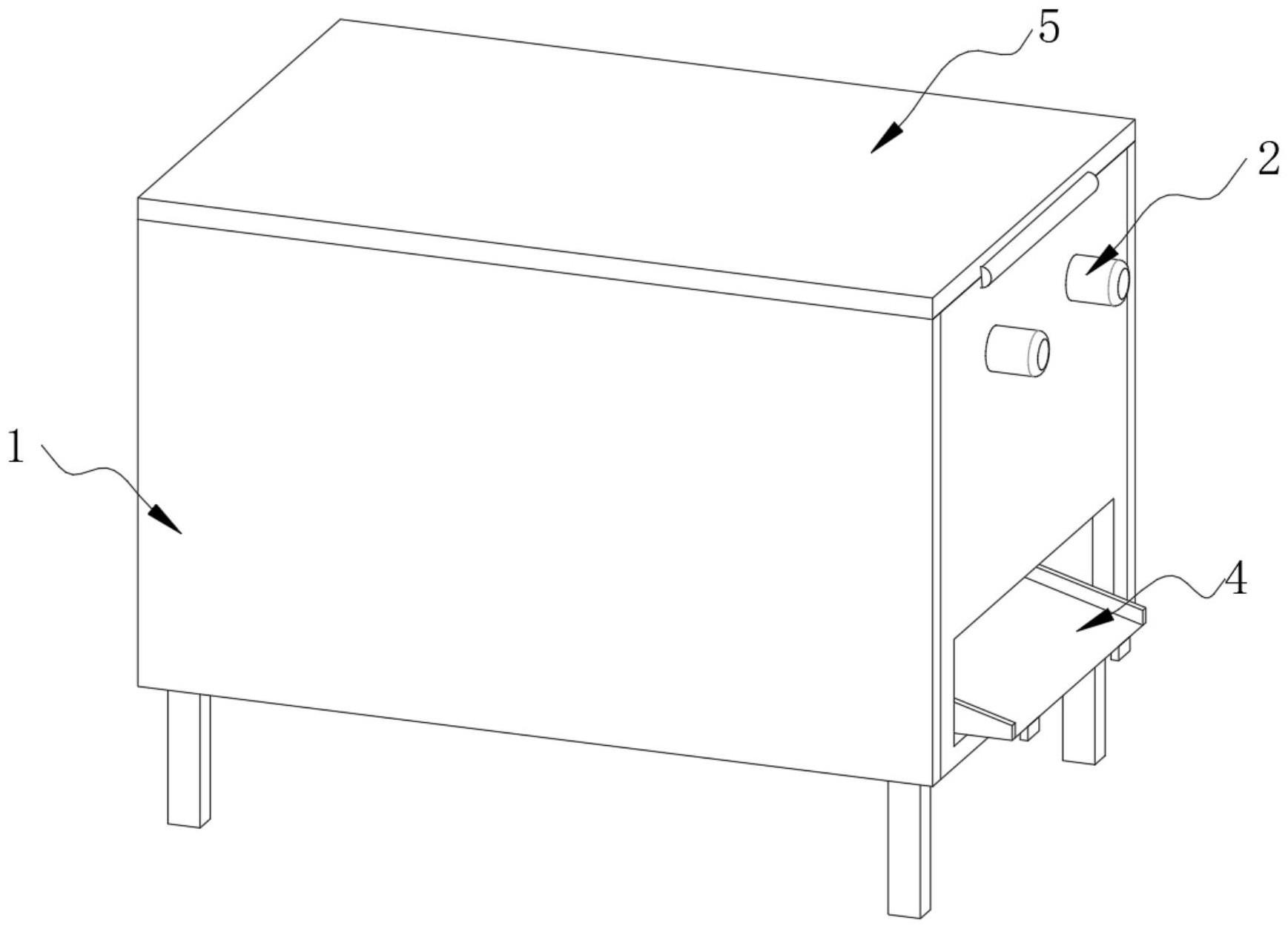

1.一种病房护理消毒杀菌设备，包括主体箱(1)，其特征在于：所述主体箱(1)的内底部设置有翻转组件(3)，所述主体箱(1)的内部设置有杀菌组件(2)，所述主体箱(1)的右侧设置有收集组件(4)；

2.根据权利要求1所述的一种病房护理消毒杀菌设备，其特征在于：所述翻转组件(3)还保护第一电推杆(32)以及支撑板(33)，所述第一电推杆(32)的底部铰接在主体箱(1)的内底壁，所述第一电推杆(32)的顶部转动连接在杀菌箱(31)的侧面，所述支撑板(33)的底板固定安装在主体箱(1)的内底壁，所述支撑板(33)的顶部转动连接在杀菌箱(31)的侧面。

3.根据权利要求2所述的一种病房护理消毒杀菌设备，其特征在于：所述杀菌箱(31)的右侧铰接有打开板(35)，所述打开板(35)与杀菌箱(31)之间设置有第二电推杆(34)，所述第二电推杆(34)与杀菌箱(31)的侧面固定连接，所述第二电推杆(34)与打开板(35)之间转动连接。

4.根据权利要求3所述的一种病房护理消毒杀菌设备，其特征在于：所述杀菌箱(31)的侧面固定安装有第二电机(38)，所述第二电机(38)的输出轴与对应滚筒(36)的端面固定连接，所述通槽(37)开设在相邻滚筒(36)之间的杀菌箱(31)内部。

5.根据权利要求1所述的一种病房护理消毒杀菌设备，其特征在于：所述杀菌组件(2)还包括第一电机(21)，所述第一电机(21)固定安装在主体箱(1)的侧面，所述第一螺杆(24)与第二螺杆(25)转动连接在主体箱(1)的两侧壁之间，所述第一电机(21)的输出轴与对应第一螺杆(24)、第二螺杆(25)的端面固定连接。

6.根据权利要求5所述的一种病房护理消毒杀菌设备，其特征在于：所述紫外线灯板(26)的顶部以及喷洒板(27)的顶部固定安装有套环(23)，所述紫外线灯板(26)顶部的套环(23)套接在第一螺杆(24)的外侧，所述喷洒板(27)顶部的套环(23)套接在第二螺杆(25)的外侧。

7.根据权利要求1所述的一种病房护理消毒杀菌设备，其特征在于：所述收集组件(4)包括收集槽(41)以及滑坡(42)，所述收集槽(41)开设在主体箱(1)的右侧壁，所述滑坡(42)位于主体箱(1)的内底壁，且位于收集槽(41)的内部，所述滑坡(42)的底部固定安装有辅助块(44)，所述辅助块(44)与主体箱(1)之间固定安装有第三电推杆(43)。

8.根据权利要求1所述的一种病房护理消毒杀菌设备，其特征在于：所述主体箱(1)的底部固定安装有锥形槽(6)，所述主体箱(1)的顶部铰接有箱盖(5)，所述锥形槽(6)与主体箱(1)的连接处大小与位于均与杀菌箱(31)底部对应。

技术总结
本发明公开了一种病房护理消毒杀菌设备，包括主体箱，所述主体箱的内底部设置有翻转组件，所述主体箱的内部设置有杀菌组件，所述主体箱的右侧设置有收集组件，所述杀菌组件包括第一螺杆以及第二螺杆，所述第一螺杆与第二螺杆的外侧均螺接有滑块，两个滑块的底部分别固定安装有紫外线灯板以及喷洒板，本发明涉及医疗设备技术领域；该病房护理消毒杀菌设备，通过滚筒对杀菌箱内部废物进行翻动，通过上方紫外线灯板往复移动对翻动的废物进行照射，从而可以使得废物的每个部分均可受到照射，从而提高杀菌效果，且通过喷洒板移动对废物喷洒消毒液，进一步提高消毒效果，从而达到对废物消毒彻底的目的。

技术研发人员：董亚楠,柳超,任书强,梁海洋,庞时空,皮俊玉,邓子涵
受保护的技术使用者：河南应用技术职业学院
技术研发日：
技术公布日：2024/1/15
