一种注射器自动供给机构及注射器配液器的制作方法

本发明涉及注射器设备，尤其涉及一种注射器自动供给机构及注射器配液器。

背景技术：

1、目前临床上使用的注射器多为针筒式注射器，通过手推活塞将针筒内的药液注射在人体中。现有技术中，注射器都是通过手拉活塞杆让筒体形成负压，完成注射器灌进。护士每天给大量病人输液需要配药。

2、如公开号为cn112043920a，名称为《一种自动注射器》，授权公告日为2020.12.08的专利，其包括注射筒、伸缩推动杆和注药管，电机驱动的伸缩推动杆安装于注射筒内，注药管可拆卸的放置于注射筒内；伸缩推动杆包括后杆、固定盘、丝杠组件、滑动盘和前杆，后杆的一端安装在注射筒的内腔后端盖，另一端固定连接有固定盘，丝杠组件的传动端安装在固定盘上，滑动盘与丝杠组件的丝母相固定，前杆的一端固定在滑动盘上，另一端配合插入到注药管顶部的活塞件上。该自动注射器结构设计合理，安装使用方便，可以实现注射器的自动注射动作，该自动注射器动作更稳定，安全系数高。通过打开前盖更换注药管，可以实现不同患者的注射操作，不存在交叉药物感染风险，提高了医护人员的工作效率。

3、现有技术的不足之处在于，由于配置好的药液进行抽入注射筒中，在将注射筒中的活塞块挤压药液进行排空，排出的药液与空气接触，导致部分抗原药剂中的成分分布在空气中逸散，极容易与患者的眼鼻口接触，存在安全隐患。

技术实现思路

1、本发明的目的在于提供一种注射器自动供给机构及注射器配液器，通过药液将外接管中的空气送入排气槽中，位于排气槽中固定连接的定向杆滑动连接的浮块在药液的产生的浮力，使得浮块沿定向杆轴向上运动将排气槽与外接管的连通处封堵，实现注射筒灌装药液时排气，避免进行注射筒注射时将气体注射至人体中，造成医疗事故。

2、为了实现上述目的，本发明采用了如下技术方案：一种注射器自动供给机构及注射器配液器，包括注射器本体；

3、所述注射器本体包括注射筒，所述注射筒顶端固定连接有气泵，所述气泵底端设有气囊，所述气囊远离气泵的一端固定连接有活塞块，且活塞块设于注射筒内；

4、所述注射筒一端设有外接管，所述注射筒与外接管连接处设有排气槽，所述排气槽内侧固定连接有定向杆，所述定向杆滑动连接有浮块，且浮块设于排气槽与外接管连接处，所述排气槽底端设有单向阀，且单向阀与注射筒相连通；

5、作为上述技术方案的进一步描述：

6、所述定向杆顶端开设有透气孔，且透气孔与排气槽连通，所述透气孔顶端连接有连通管，所述连通管远离透气孔的一端固定连接有气阀块。

7、作为上述技术方案的进一步描述：

8、所述外接管内侧固定连接有固定块，所述固定块顶端固定连接有套筒，所述套筒内侧设有支撑弹簧，所述支撑弹簧顶端固定连接有连接杆，所述连接杆顶端固定连接有分隔板，所述分隔板内侧开设有导流孔，所述导流孔与凹槽相适配，且凹槽开设于外接管内壁上。

9、作为上述技术方案的进一步描述：

10、所述注射筒顶端固定连接有透气罩，所述透气罩顶端固定连接有把手杆，所述注射筒底端设有橡胶塞，且橡胶塞与注射筒注射端相适配。

11、作为上述技术方案的进一步描述：

12、还包括配液器本体；且配液器本体与注射器本体卡合连接，所述配液器本体包括连接座，所述连接座一端固定连接有连接块，所述连接块顶端设有注液组件，所述连接块远离连接座的一端设有支撑组件，所述支撑组件顶端设有夹持组件。

13、作为上述技术方案的进一步描述：

14、所述注液组件包括导向杆，所述导向杆顶端固定连接有限位块，所述限位块底端固定连接有复位弹簧，所述复位弹簧底端固定连接有活动块，且活动块滑动设于导向杆上。

15、作为上述技术方案的进一步描述：

16、所述活动块一端固定连接有扶手杆，所述活动块另一端固定连接有注液头，所述注液头顶端固定连接有导流管，所述导流管远离注液头的一端固定连接有泵体。

17、作为上述技术方案的进一步描述：

18、所述夹持组件包括旋转轴，所述旋转轴一端对称固定连接有支臂，所述支臂一端设有贯穿旋转轴的螺纹栓，所述螺纹栓螺纹连接有移动臂，所述移动臂一端固定连接夹持板。

19、作为上述技术方案的进一步描述：

20、所述支撑组件包括l形架，且l形架固定在旋转轴上，所述l形架内壁开设有环形槽，所述环形槽内设有杆轴，所述杆轴一端固定连接有偏心轴，所述偏心轴一端设有驱动电机，且驱动电机固定在连接块上。

21、作为上述技术方案的进一步描述：

22、所述l形架底端设有针筒，所述针筒底端固定连接有软管，且软管贯穿连接块以及导向杆与泵体连通。

23、本发明提供了一种注射器自动供给机构及注射器配液器，具备以下有益效果：

24、本发明中，通过药液将外接管中的空气送入排气槽中，位于排气槽中固定连接的定向杆滑动连接的浮块在药液的产生的浮力，使得浮块沿定向杆轴向上运动将排气槽与外接管的连通处封堵，实现注射筒灌装药液时排气，避免进行注射筒注射时将气体注射至人体中，造成医疗事故。

技术特征：

1.一种注射器自动供给机构，其特征在于，包括注射器本体(1)；

2.根据权利要求1所述的一种注射器自动供给机构，其特征在于，所述定向杆(102)顶端开设有透气孔(103)，且透气孔(103)与排气槽(101)连通，所述透气孔(103)顶端连接有连通管(104)，所述连通管(104)远离透气孔(103)的一端固定连接有气阀块(105)。

3.根据权利要求1所述的一种注射器自动供给机构，其特征在于，所述外接管(111)内侧固定连接有固定块(112)，所述固定块(112)顶端固定连接有套筒(113)，所述套筒(113)内侧设有支撑弹簧(114)，所述支撑弹簧(114)顶端固定连接有连接杆(115)，所述连接杆(115)顶端固定连接有分隔板(116)，所述分隔板(116)内侧开设有导流孔(117)，所述导流孔(117)与凹槽相适配，且凹槽开设于外接管(111)内壁上。

4.根据权利要求1所述的一种注射器自动供给机构，其特征在于，所述注射筒(11)顶端固定连接有透气罩(14)，所述透气罩(14)顶端固定连接有把手杆(15)，所述注射筒(11)底端设有橡胶塞(17)，且橡胶塞(17)与注射筒(11)注射端相适配。

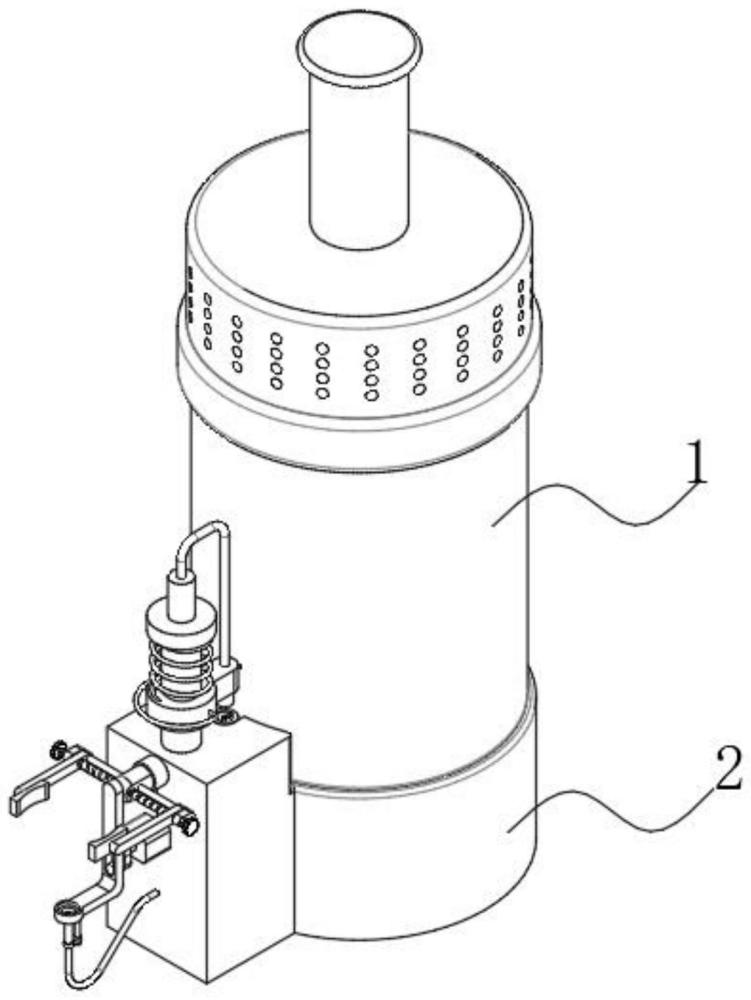

5.一种注射器配液器，其特征在于，包括如权利要求1-4任一项所述的注射器自动供给机构，所述配液器本体(2)与注射器本体(1)卡合连接，所述配液器本体(2)包括连接座(21)，所述连接座(21)一端固定连接有连接块(22)，所述连接块(22)顶端设有注液组件(23)，所述连接块(22)远离连接座(21)的一端设有支撑组件(24)，所述支撑组件(24)顶端设有夹持组件(25)。

6.根据权利要求5所述的一种注射器配液器，其特征在于，所述注液组件(23)包括导向杆(231)，所述导向杆(231)顶端固定连接有限位块(235)，所述限位块(235)底端固定连接有复位弹簧(236)，所述复位弹簧(236)底端固定连接有活动块(232)，且活动块(232)滑动设于导向杆(231)上。

7.根据权利要求6所述的一种注射器配液器，其特征在于，所述活动块(232)一端固定连接有扶手杆(234)，所述活动块(232)另一端固定连接有注液头(233)，所述注液头(233)顶端固定连接有导流管(238)，所述导流管(238)远离注液头(233)的一端固定连接有泵体(237)。

8.根据权利要求5所述的一种注射器配液器，其特征在于，所述夹持组件(25)包括旋转轴(251)，所述旋转轴(251)一端对称固定连接有支臂(252)，所述支臂(252)一端设有贯穿旋转轴(251)的螺纹栓(253)，所述螺纹栓(253)螺纹连接有移动臂(254)，所述移动臂(254)一端固定连接夹持板(255)。

9.根据权利要求5所述的一种注射器配液器，其特征在于，所述支撑组件(24)包括l形架(241)，且l形架(241)固定在旋转轴(251)上，所述l形架(241)内壁开设有环形槽(247)，所述环形槽(247)内设有杆轴(246)，所述杆轴(246)一端固定连接有偏心轴(245)，所述偏心轴(245)一端设有驱动电机(244)，且驱动电机(244)固定在连接块(22)上。

10.根据权利要求9所述的一种注射器配液器，其特征在于，所述l形架(241)底端设有针筒(242)，所述针筒(242)底端固定连接有软管(243)，且软管(243)贯穿连接块(22)以及导向杆(231)与泵体(237)连通。

技术总结
本发明公开了一种注射器自动供给机构及注射器配液器，包括注射器本体；注射器本体包括注射筒，注射筒顶端固定连接有气泵，气泵底端设有气囊，气囊远离气泵的一端固定连接有活塞块，且活塞块设于注射筒内；注射筒一端设有外接管，注射筒与外接管连接处设有排气槽，排气槽内侧固定连接有定向杆，定向杆滑动连接有浮块，且浮块设于排气槽与外接管连接处，排气槽底端设有单向阀，本发明中，通过药液将外接管中的空气送入排气槽中，位于排气槽中固定连接的定向杆滑动连接的浮块在药液的产生的浮力，使得浮块沿定向杆轴向上运动将排气槽与外接管的连通处封堵，实现注射筒灌装药液时排气，避免进行注射筒注射时将气体注射至人体中，造成医疗事故。

技术研发人员：夏燕枝,李宁
受保护的技术使用者：医谷（滁州）航空医疗研究院有限公司
技术研发日：
技术公布日：2024/2/8
