一种防逆流集尿袋的制作方法

本技术涉及集尿袋，尤其涉及一种防逆流集尿袋。

背景技术：

1、集尿袋是一种医疗行业中，对排尿系统受损的病人进行人工导尿的收集装置，或者在手术过程中进行人工导尿。

2、在集尿袋的使用过程中，主要由插入病人体内的排入管以及集尿袋主体组成，尿液通过排入管进入到集尿袋内，通常为了防止集尿袋内的尿液回流，会在集尿袋和排入管的连接处设置止逆阀，然而此种操作方法，虽然可以保证集尿袋内的尿液无法回流至排入管内，但是对于排入管内未及时流入集尿袋内尿液无法起到有效的防逆流效果，导致排入管内残存的尿液出现回流的情况，特别实在排入管未处于直立状态，而是水平放置在病床上的时候，更加容易出现尿液在排入管内存留导致的逆流现象。

技术实现思路

1、本实用新型的目的是针对背景技术中存在的问题，提出一种快速将尿液排入集尿袋的防逆流集尿袋。

2、本实用新型的技术方案：一种防逆流集尿袋，包括集尿袋主体和排入管，所述排入管安装在集尿袋主体上端中心位置，所述集尿袋主体内且位于集尿袋主体上方固定连接有支撑框，所述支撑框底部安装有连接管，所述连接管内安装有止逆阀，所述集尿袋主体上端且与支撑框相对应位置安装有抽气管。

3、优选的，所述排入管内侧壁均匀开设有暂存腔，所述排入管内且与收集槽相对应位置固定连接有拦截套，所述拦截套中心为漏斗状穿孔，所述拦截套底部设置有收集槽，所述收集槽内侧壁与暂存腔底部之间设置有连接槽。

4、优选的，所述排入管内且位于拦截套下方均固定连接有隔板，所述隔板上外围且与收集槽相对应位置均匀开设有一组边孔。

5、优选的，所述隔板上下两端中心位置均固定连接有中心凸块，所述中心凸块上端均为圆弧结构，可以对回流的尿液进行导流，使其在排入管内部外围流动，从而第一时间可以会进入到收集槽内。

6、优选的，所述抽气管端部安装有连接头，使用连接头用于连接外部的抽气设备或者注射器，可以将支撑框内部气体排出。

7、优选的，所述集尿袋主体下端安装有排出管，所述排出管上安装有开关阀，在集尿袋主体的尿液收集到一定体积后，可以将集尿袋主体内的尿液排出。

8、与现有技术相比，本实用新型具有如下有益的技术效果：在集尿袋主体上方设置支撑框，并且利用抽气管连接外部抽气设备，使支撑框内形成负压，从而使排入管内的尿液及时排入集尿袋主体内，避免在排入管内出现残存尿液回流的情况。

技术特征：

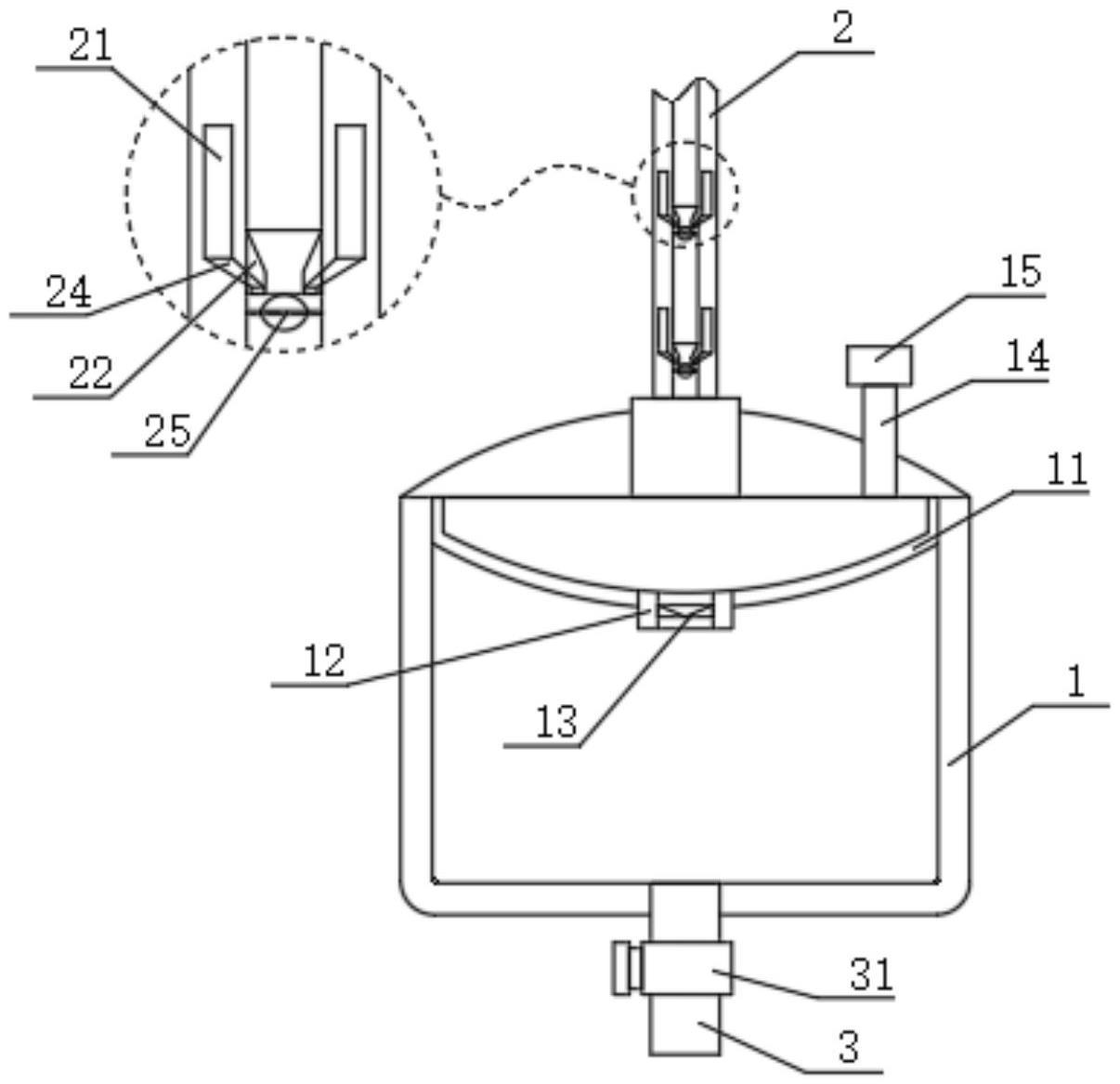

1.一种防逆流集尿袋，包括集尿袋主体(1)和排入管(2)，所述排入管(2)安装在集尿袋主体(1)上端中心位置，其特征在于：所述集尿袋主体(1)内且位于集尿袋主体(1)上方固定连接有支撑框(11)，所述支撑框(11)底部安装有连接管(12)，所述连接管(12)内安装有止逆阀(13)，所述集尿袋主体(1)上端且与支撑框(11)相对应位置安装有抽气管(14)。

2.根据权利要求1所述的一种防逆流集尿袋，其特征在于，所述排入管(2)内侧壁均匀开设有暂存腔(21)，所述排入管(2)内且与收集槽(23)相对应位置固定连接有拦截套(22)，所述拦截套(22)中心为漏斗状穿孔，所述拦截套(22)底部设置有收集槽(23)，所述收集槽(23)内侧壁与暂存腔(21)底部之间设置有连接槽(24)。

3.根据权利要求2所述的一种防逆流集尿袋，其特征在于，所述排入管(2)内且位于拦截套(22)下方均固定连接有隔板(25)，所述隔板(25)上外围且与收集槽(23)相对应位置均匀开设有一组边孔(26)。

4.根据权利要求3所述的一种防逆流集尿袋，其特征在于，所述隔板(25)上下两端中心位置均固定连接有中心凸块(27)，所述中心凸块(27)上端均为圆弧结构。

5.根据权利要求1所述的一种防逆流集尿袋，其特征在于，所述抽气管(14)端部安装有连接头(15)。

6.根据权利要求1所述的一种防逆流集尿袋，其特征在于，所述集尿袋主体(1)下端安装有排出管(3)，所述排出管(3)上安装有开关阀(31)。

技术总结
本技术涉及集尿袋技术领域，尤其涉及一种防逆流集尿袋。其技术方案包括：包括集尿袋主体和排入管，所述排入管安装在集尿袋主体上端中心位置，所述集尿袋主体内且位于集尿袋主体上方固定连接有支撑框，所述支撑框底部安装有连接管，所述连接管内安装有止逆阀，所述集尿袋主体上端且与支撑框相对应位置安装有抽气管。本技术在集尿袋主体上方设置支撑框，并且利用抽气管连接外部抽气设备，使支撑框内形成负压，从而使排入管内的尿液及时排入集尿袋主体内，避免在排入管内出现残存尿液回流的情况。

技术研发人员：王洪亮
受保护的技术使用者：上海健加创升医疗科技有限公司
技术研发日：20230131
技术公布日：2024/1/12
