奶嘴及奶瓶的制作方法

本技术涉及婴儿用品领域，特别是涉及一种奶嘴及奶瓶。

背景技术：

1、现在市面上传统的奶嘴在奶嘴吸吮部的顶部设有一个通孔，供婴儿吸吮奶水，吸吮孔多为十字型或y字型结构形态，奶嘴头部位的厚度呈较薄状态，这种改良型的奶嘴虽然解决了单一水柱的出奶状态，实现了多孔出奶，同时采用十字型或y字型结构形态的吸吮孔，在不使用状态时是闭合状态的，可以防止异物进入到奶瓶中，但是因为奶嘴头部位的厚度呈较薄状态，当吸吮孔采用十字型或y字型结构时，吸吮孔在使用时容易被撕裂开，使得吸吮孔被破坏，如果奶嘴头部位的厚度呈较厚状态时，采用十字型或y字型结构的吸吮孔在使用时需要很大的吸力才能将吸吮孔处于打开的状态，影响使用。

技术实现思路

1、基于此，有必要针对奶嘴头部较薄使其在使用时吮吸孔容易被撕裂的问题，提供一种奶嘴及奶瓶。

2、一种奶嘴，包括：奶嘴本体；吮吸部，所述吮吸部设置在所述奶嘴本体的一端上，所述吮吸部设有出液口，所述吮吸部和所述奶嘴本体围合形成过液腔，所述出液口与所述过液腔连通；加强环，所述加强环设置在所述吮吸部上，所述加强环绕设在所述出液口的外周。

3、本申请公开一种奶嘴，通过设有吮吸部用于给婴儿提供吮吸的部位，吮吸部位于奶嘴本体的一端上，在吮吸部上设有出液口，婴儿在吮吸过程中，奶水会通过过液腔后经出液口流向婴儿嘴部，由于出液口位于吮吸部的侧壁厚度会比其他部位的厚度要小，这样的设计能使婴儿吮吸奶水的效果更好，但是会因此加速吮吸部的撕裂和损坏，通过在吮吸部的侧壁上加强环，加强环绕设在出液口的外周，当婴儿在吮吸过程中，最先撕裂的部位从出液口开始，加强环由侧壁向外延伸凸出，使得加强环加上对应设置的吮吸部厚度会比其他部位厚，从而避免撕裂痕沿着吮吸部发散性延伸，由此达到防撕裂的效果，提高奶嘴的耐用性和实用性。

4、在其中一个实施例中，所述加强环设置在所述吮吸部的内侧壁上，所述加强环位于所述过液腔内。通过在吮吸部的内侧壁上设有加强环，一方面使得奶嘴的外部更加平滑光整，避免奶嘴吮吸部的使用部分藏污纳垢，增加清洁难度和卫生问题，另一方面，由于婴儿在使用吮吸部时施加由过液腔向吮吸部出液口方向的力，设置在内侧壁上的加强环具有更好的防撕裂效果。

5、在其中一个实施例中，所述吮吸部的内侧壁形成有凹陷部，所述加强环设置在所述凹陷部上，所述出液口位于所述凹陷部的底壁处。通过在吮吸部的内侧壁处形成有凹陷部，凹陷部用于与加强环相适配，使得加强环位于凹陷部的开口处，凹陷部处的侧壁厚度比吮吸部其他位置的侧壁厚度要厚，凹陷部的底壁也即吮吸部的顶壁上设有出液口，该设计实现多孔出奶，使得婴儿吮吸奶水的过程更加顺利，且具有一定厚度向过液腔延伸的加强环设置在吮吸部薄壁与厚壁的过渡部分，从而能避免裂纹沿着出液口延伸至整个吮吸部，达到防损坏的效果，该防撕裂结构简单同时不影响婴儿的吸奶。

6、在其中一个实施例中，所述加强环与所述吮吸部一体成型。通过将加强环与吮吸部设计成一体成型的结构，更加有效地避免裂缝沿着出液口的外侧向吮吸部的其他位置延伸而造成更大的裂纹，使得加强环对吮吸部的防撕裂效果更加好。

7、在其中一个实施例中，所述加强环与所述吮吸部采用不同的材质制成。通过对加强环与吮吸部分别采用不同的材质，由于不同的材质之间的撕裂难度不一致，进一步地，不同材质的加强环与吮吸部采用一体成型的制造工艺，进一步阻止裂纹在加强环处继续向外延伸至吮吸部的其他位置。

8、在其中一个实施例中，所述加强环采用的材料硬度比所述吮吸部采用的材料硬度大。通过采用比吮吸部硬度更大的材料制成加强环，加强环具有更加好的防撕裂效果，更有效地防止十字形或者吮吸头部薄的位置在出液时发生撕裂的情况。

9、在其中一个实施例中，所述加强环上形成斜壁，所述斜壁位于所述加强环靠近所述出液口的一侧，所述斜壁与所述吮吸部的内侧壁之间围合形成凹槽。通过在加强环的斜壁与吮吸部的内侧壁之间形成凹槽，当婴吮吸奶嘴时，奶嘴内部的过液腔会处于负压状态，奶嘴会发生变形，而加强环会朝向凹槽运动，其斜壁会贴合凹槽的侧壁，从而增大出液口外周侧的侧壁厚度，更加有效避免在出液时发生撕裂的情况。

10、在其中一个实施例中，还包括连接部，所述连接部设置在所述奶嘴本体远离所述吮吸部的一端上，所述连接部用于与奶瓶相适配。通过设有连接部使得奶嘴能通过连接部设置在奶瓶上。

11、在其中一个实施例中，所述吮吸部包括吮吸部本体、吮吸头和第一凸筋，所述吮吸部本体设置在所述奶嘴本体上，所述吮吸头设置在所述吮吸部本体上，所述吮吸头的顶部设有所述出液口，所述第一凸筋设置在所述吮吸部本体的内侧壁上。通过在吮吸部本体上设有第一凸筋，第一凸筋用于提高奶嘴的使用强度，避免奶嘴由于婴儿的吮吸而过度变形从而影响其吸奶效果。

12、在其中一个实施例中，所述第一凸筋为条形状，所述第一凸筋沿所述吮吸部本体的纵向延伸。第一凸筋为长条状，且长条的方向沿着吮吸部的轴向中心线方向分布在吮吸部本体的内侧壁上。

13、在其中一个实施例中，所述第一凸筋的数量为两个，两个所述第一凸筋相对设置。通过在吮吸部本体的内侧壁上相对设置有第一凸筋，当婴儿吮吸奶嘴时，奶嘴整体会发生变形，第一凸筋的设置避免奶嘴处于负压状态时严重变形从而无法吸奶

14、在其中一个实施例中，还包括第二凸筋，所述第二凸筋设置在所述吮吸部本体的内侧壁上，所述第一凸筋与所述第二凸筋相邻设置。通过在吮吸部本体上增加设有第二凸筋，第二凸筋与第一凸筋相邻设置，进一步加强吮吸部的使用强度，从而提高吮吸部的防撕裂效果。

15、在其中一个实施例中，所述第二凸筋包括第一凸环和第二凸环，所述第一凸环设置在所述第二凸环的内侧。第一凸环设置在第二凸环的内侧，进一步地，第二凸环的最长直径与第一凸筋的轴向延伸长度相同，进一步防止吮吸部在使用过程中过度变形从而影响吮吸效果，且加强了吮吸部的使用强度，降低撕裂程度。

16、在其中一个实施例中，所述第二凸筋的数量为两个，两个所述第二凸筋相对设置，所述第二凸筋与所述第一凸筋间隔设置。通过在吮吸部本体的内侧壁上组合设置第一凸筋和第二凸筋，当婴儿吮吸奶嘴时，奶嘴整体会发生变形，第一凸筋和第二凸筋间隔设置加强奶嘴本体的防形变效果，不影响吸奶效果。

17、本申请的第二个方面公开一种奶瓶，包括上述一种奶嘴；瓶盖，所述奶嘴设置在所述瓶盖上；奶瓶，所述瓶盖设置在所述奶瓶上，所述奶瓶设有储液腔，所述储液腔与所述过液腔连通。通过使用上述的一种奶嘴，能防止婴儿在吮吸过程中损坏奶嘴，避免奶嘴撕裂，从而提高奶瓶的耐用性。

技术特征：

1.一种奶嘴，其特征在于，包括：

2.根据权利要求1所述的奶嘴，其特征在于，所述加强环(3)设置在所述吮吸部(2)的内侧壁上，所述加强环(3)位于所述过液腔(101)内。

3.根据权利要求2所述的奶嘴，其特征在于，所述吮吸部(2)的内侧壁形成有凹陷部(201)，所述加强环(3)设置在所述凹陷部(201)上，所述出液口位于所述凹陷部(201)的底壁处。

4.根据权利要求1所述的奶嘴，其特征在于，所述加强环(3)与所述吮吸部(2)一体成型；和/或

5.根据权利要求1所述的奶嘴，其特征在于，

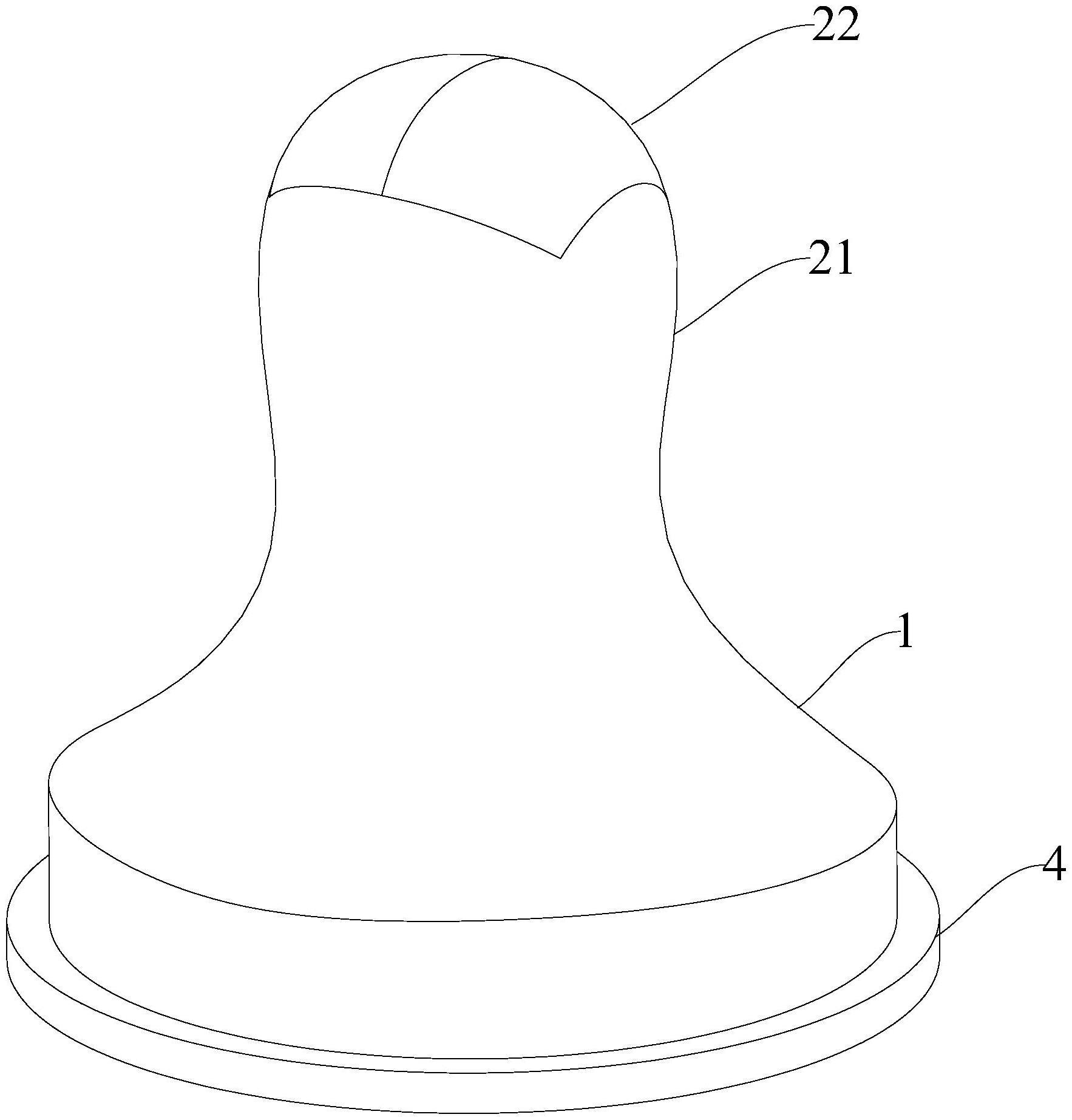

6.根据权利要求1所述的奶嘴，其特征在于，所述吮吸部(2)包括吮吸部本体(21)、吮吸头(22)和第一凸筋(23)，所述吮吸部本体(21)设置在所述奶嘴本体(1)上，所述吮吸头(22)设置在所述吮吸部本体(21)上，所述吮吸头(22)的顶部设有所述出液口，所述第一凸筋(23)设置在所述吮吸部本体(21)的内侧壁上。

7.根据权利要求6所述的奶嘴，其特征在于，所述第一凸筋(23)为条形状，所述第一凸筋(23)沿所述吮吸部本体(21)的纵向延伸；和/或

8.根据权利要求6所述的奶嘴，其特征在于，还包括第二凸筋(24)，所述第二凸筋(24)设置在所述吮吸部本体(21)的内侧壁上，所述第一凸筋(23)与所述第二凸筋(24)相邻设置。

9.根据权利要求8所述的奶嘴，其特征在于，所述第二凸筋(24)包括第一凸环(241)和第二凸环(242)，所述第一凸环(241)设置在所述第二凸环(242)的内侧；和/或

10.一种奶瓶，其特征在于，包括：

技术总结
本技术涉及一种奶嘴及奶瓶，包括：奶嘴本体；吮吸部，所述吮吸部设置在所述奶嘴本体的一端上，所述吮吸部设有出液口，所述吮吸部和所述奶嘴本体围合形成过液腔，所述出液口与所述过液腔连通；加强环，所述加强环设置在所述吮吸部上，所述加强环绕设在所述出液口的外周。本申请公开一种奶嘴，通过在吮吸部的侧壁上加强环，加强环绕设在出液口的外周，当婴儿在吮吸过程中，最先撕裂的部位从出液口开始，加强环由侧壁向外延伸凸出，使得加强环加上对应设置的吮吸部厚度会比其他部位厚，从而避免撕裂痕沿着吮吸部发散性延伸，由此达到防撕裂的效果，提高奶嘴的耐用性和实用性。

技术研发人员：李大伟,梁剑盛,李水燕
受保护的技术使用者：佛山市奶爸科技有限公司
技术研发日：20230208
技术公布日：2024/1/12
