冲牙器水管的制作方法

本技术涉及冲牙器具，具体的涉及一种冲牙器水管。

背景技术：

1、随着人们对口腔卫生关注度的不断提高，冲牙器作为口腔清洁的新用具，可以有效的帮助使用者清洁牙缝、牙龈、齿沟等部位，愈来愈受到消费者的欢迎与青睐。现有的冲牙器主要包括壳体，设置在壳体内的泵体以及与泵体连接的水管，泵体主要将相对的具有一定压力的水流汲入水管内，由水管的出水口喷出进而用以清洁牙齿。现有的冲牙器为了提高清洁的效果，主要是对水管内流出的水流压力做调整，相对而言的较高的出水压力是业内普遍认可的提高清洁效果的主要手段。但是考虑到牙齿的保护以及使用舒适度的因素，这种提高压力的方式在一定程度上存在很多限制。也就是说，单纯的依靠这种方式还不足以充分的提高清洁的效果。因此，业内人士有必要对现有的冲牙器做出进一步的改进。

技术实现思路

1、有鉴于此，本实用新型提供了一种全新构思的冲牙器水管以解决上述问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种冲牙器水管，包括外部管体以及置于外部管体内的导流件，所述外部管体沿着一个轴向延伸，外部管体内部形成流动腔，所述外部管体具有进水口与出水口，导流件置于流动腔内，所述导流件沿着轴向延伸，且设置气化部，所述气化部具有呈网格状排布的气化叶片。

4、较佳的，所述散射部靠近进水口侧，所述螺旋导引部顺着液体的流动方向位于散射部的下游，所述气化部顺着液体的流动方向位于螺旋导引部的下游，所述散射部具有由进水口侧顺着液体流动方向外扩的锥部，所述螺旋导引部具有呈螺旋分布的导引叶片，

5、较佳的，所述相邻的气化叶片之间形成气化流道，相邻的导引叶片之间形成导引流道，所述气化流道的宽度小于导引流道的宽度。

6、较佳的，所述螺旋导引部具有轴形的基体以及至少三片导引叶片，每个引导叶片由基体表面凸出，且由进水口朝向出水口螺旋状设置。

7、较佳的，螺旋导引部的导引叶片具有螺旋延伸的螺旋导引面。

8、较佳的，所述气化部的气化叶片沿着轴线的截面呈菱形。

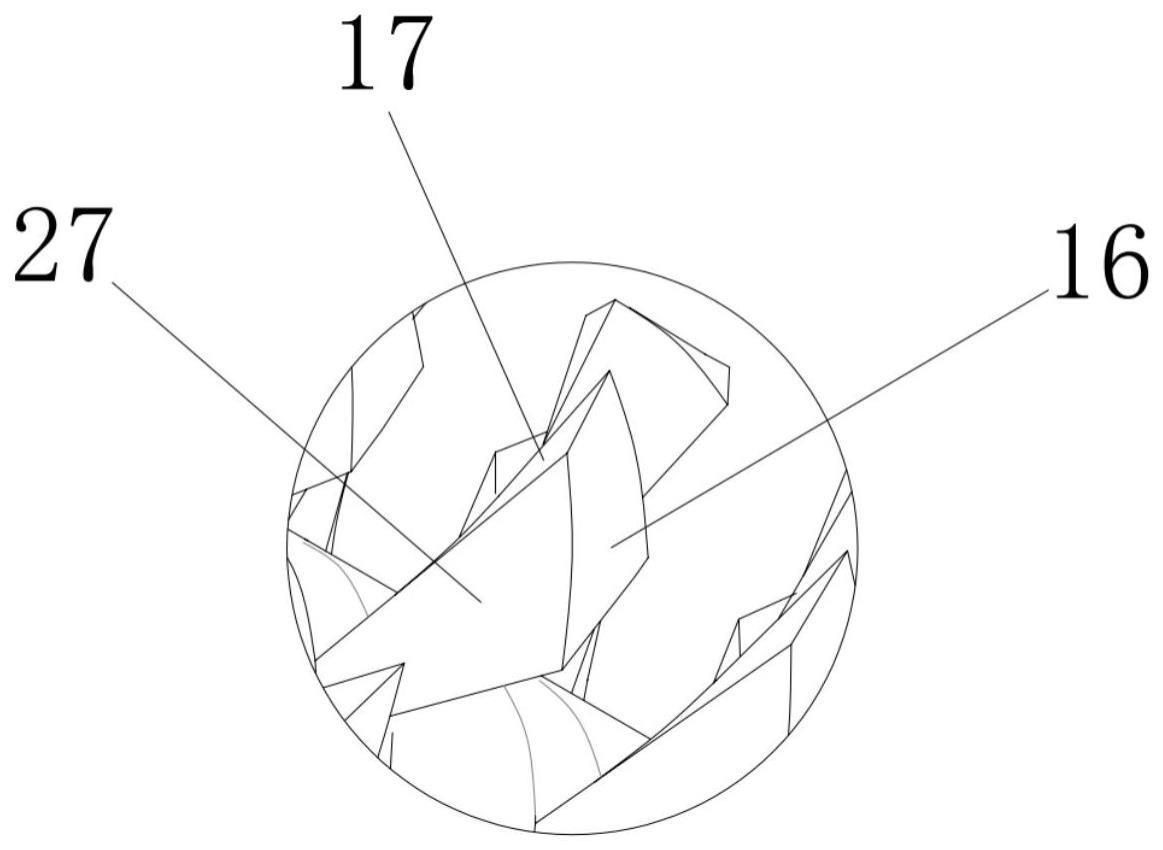

9、较佳的，所述导流件具有轴形的基体，所述气化叶片具有叶片背面，叶片背面为叶片远离基体的一端，叶片背面和基体之间连接有旋涡导引面，所述叶片背面呈菱形，菱形的两个相对的边与基体之间对应的形成两个相对的旋涡导引面。

10、较佳的，所述气化叶片呈螺旋排布使得所述气化部形成螺旋流道。

11、较佳的，气化叶片还具有与旋涡导引面相交的加工自然面，旋涡导引面与加工自然面之间的角度为锐角。

12、较佳的，所述导流件还具有尾端导引部，所述尾端导引部靠近进水口侧，尾端导引部呈球面状。

13、较佳的，所述导流件固定的设置在流动腔内或者能转动的设置在流动腔内。

14、较佳的，所述外部管体在对应散射部的位置处为锥面连接段，该锥面连接段的孔径由进水口朝向出水口增加。

15、较佳的，所述外部管体为中空管状，外部管体的内壁至少有部分为具有螺纹或者具有螺旋面的螺纹段。

16、较佳的，所述螺纹段对应散射部、螺旋导引部或者气化部的一部分或者全部。

17、较佳的，所述外部管体的内部至少有部分为具有螺纹的螺纹段，螺纹段设置螺纹槽或者螺纹牙，螺纹槽的槽体宽度或者螺纹牙的宽度小于气化叶片的宽度。

18、较佳的，所述冲牙器水管还具有叶轮，所述气化叶片以多组的形式设置在各叶轮上，所述叶轮安装在导流件上。

19、较佳的，所述相邻的叶轮之间、叶轮与螺旋导引部之间、叶轮与尾端导引部之间均卡扣连接。

20、较佳的，所述导流件设置嵌槽，叶片嵌入式的插入所述嵌槽内。

21、本实用新型的有益效果在于：本实用新型所述的冲牙器水管能够利用导流件的设置而使得清洗的水流中携带大量气泡，气化的水流能够通过空化原理提升口腔的清洁效果；通过在外部管体的内壁形成螺旋面与导流件相互配合，加速了水流的冲撞，进一步的加速了水流气化的速度，确保水流中形成更多的气泡，也能进一步的提升口腔的清洁效果。

技术特征：

1.一种冲牙器水管，其特征在于：包括外部管体以及置于外部管体内的导流件，所述外部管体沿着一个轴向延伸，外部管体内部形成流动腔，所述外部管体具有进水口与出水口，所述导流件置于流动腔内，所述导流件沿着轴向延伸，且设置有气化部，所述气化部具有呈网格状排布的气化叶片。

2.根据权利要求1所述的冲牙器水管，其特征在于：所述导流件还设置有散射部与螺旋导引部，所述散射部靠近进水口侧，所述螺旋导引部顺着液体的流动方向位于散射部的下游，所述气化部顺着液体的流动方向位于螺旋导引部的下游，所述散射部具有由进水口侧顺着液体流动方向外扩的锥部，所述螺旋导引部具有呈螺旋分布的导引叶片。

3.根据权利要求2所述的冲牙器水管，其特征在于：相邻的气化叶片之间形成气化流道，相邻的导引叶片之间形成导引流道，所述气化流道的宽度小于导引流道的宽度。

4.根据权利要求2所述的冲牙器水管，其特征在于：所述螺旋导引部具有轴形的基体以及至少三片导引叶片，每个引导叶片由基体表面凸出，且由进水口朝向出水口螺旋状设置。

5.根据权利要求2~4中任一项所述的冲牙器水管，其特征在于：螺旋导引部的导引叶片具有螺旋延伸的螺旋导引面。

6.根据权利要求1所述的冲牙器水管，其特征在于：所述气化部的气化叶片沿着轴线的截面呈菱形。

7.根据权利要求2所述的冲牙器水管，其特征在于：所述导流件具有轴形的基体，所述气化叶片具有叶片背面，叶片背面为叶片远离基体的一端，叶片背面和基体之间连接有旋涡导引面，所述叶片背面呈菱形，菱形的两个相对的边与基体之间对应的形成两个相对的旋涡导引面。

8.根据权利要求2所述的冲牙器水管，其特征在于：所述气化叶片呈螺旋排布使得所述气化部形成螺旋流道。

9.根据权利要求7所述的冲牙器水管，其特征在于：气化叶片还具有与旋涡导引面相交的加工自然面，旋涡导引面与加工自然面之间的角度为锐角。

10.根据权利要求2所述的冲牙器水管，其特征在于：所述导流件还具有尾端导引部，所述尾端导引部靠近进水口侧，尾端导引部呈球面状。

11.根据权利要求2所述的冲牙器水管，其特征在于：所述导流件固定的设置在流动腔内或者能转动的设置在流动腔内。

12.根据权利要求2所述的冲牙器水管，其特征在于：所述外部管体在对应散射部的位置处为锥面连接段，该锥面连接段处的孔径由进水口朝向出水口增加。

13.根据权利要求2所述的冲牙器水管，其特征在于：外部管体的内壁至少有部分为具有螺纹或者具有螺旋面的螺纹段。

14.根据权利要求13所述的冲牙器水管，其特征在于：所述螺纹段对应散射部、螺旋导引部或者气化部的一部分或者全部。

15.根据权利要求2所述的冲牙器水管，其特征在于：所述外部管体的内部至少有部分为具有螺纹的螺纹段，螺纹段设置螺纹槽或者螺纹牙，螺纹槽的槽体或者螺纹牙的宽度小于气化叶片的宽度。

16.根据权利要求10所述的冲牙器水管，其特征在于：所述冲牙器水管还具有叶轮，所述气化叶片以多组的形式设置在各叶轮上，所述叶轮安装在导流件上。

17.根据权利要求16所述的冲牙器水管，其特征在于：相邻的叶轮之间、叶轮与螺旋导引部之间、叶轮与尾端导引部之间均卡扣连接。

18.根据权利要求2所述的冲牙器水管，其特征在于：所述导流件设置嵌槽，叶片嵌入式的插入所述嵌槽内。

技术总结
一种冲牙器水管，包括外部管体以及置于外部管体内的导流件，所述外部管体沿着一个轴向延伸，外部管体内部形成流动腔，所述外部管体具有进水口与出水口，所述导流件置于流动腔内，所述导流件沿着轴向延伸，且设置有气化部，所述气化部具有呈网格状排布的气化叶片。本技术所述的冲牙器水管能够利用导流件的设置而使得清洗的水流中携带大量气泡，气化的水流能够通过空化原理提升口腔的清洁效果。

技术研发人员：请求不公布姓名
受保护的技术使用者：浙江海顺电工有限公司
技术研发日：20230112
技术公布日：2024/1/14
