一种明火控烟矫形艾灸枕的制作方法

本技术涉及艾灸器具，具体为一种明火控烟矫形艾灸枕。

背景技术：

1、艾灸疗法简称灸法，是运用艾绒、艾柱或其他药物在体表的穴位上烧灼、温熨，借灸火的热力以及药物的作用，通过经络的传导，以起到温通气血、活络经脉，达到防治疾病的一种治法。目前，常用的艾灸器具主要有手持式和固定式艾灸筒两种。固定式的艾灸筒通常利用绑带或胶带对艾灸筒进行固定，在治疗过程中，结构复杂，操作定位不便，仅适于对人体平坦部位进行施灸，却难以对颈椎或腰椎等人体凹凸不平的部位进行施灸；手持式艾灸筒需要医护人员长时间手持操作，而燃烧艾制品过程中，容易造成艾灸筒侧壁发烫，烫伤医护人员。

2、在中国实用新型专利申请公开说明书cn215230231u中公开的一种新型艾灸枕，虽然，能够通过进气孔、进灸孔和枕座的配合实施达到施灸及解决上述问题的效果，但是，该一种颈椎艾灸枕，存在无法控制熏烟烟量的缺点，致使艾灸熏烟在施灸过程中对用户造成不适；同时不具备矫正人体体形的作用。

技术实现思路

1、（一）解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种明火控烟矫形艾灸枕，解决了上述背景技术中提出的问题。

3、（二）技术方案

4、为实现以上目的，本实用新型通过以下技术方案予以实现：一种明火控烟矫形艾灸枕，其特征在于：包括枕座、和枕座一侧铰接的壳体，所述壳体长度方向上两端高中部低，所述壳体中部具有两端分别通过高度渐增过渡连接壳体两端高侧的凹曲面；所述壳体宽度方向上一侧高一侧低，高侧至低侧具有依次过渡连接的高侧凸曲面、中部微凹曲面及低侧凸曲面；所述壳体上开设有多个灸疗孔，所述壳体内侧且靠近灸疗孔处粘接有控烟棉；所述壳体的外侧套设有艾草护套；所述壳体的两侧壁均开设有第二进气孔，所述壳体的两侧壁且靠近第二进气孔处均设置有拨片，所述拨片上开设有第一进气孔；所述枕座上设置有卡槽，所述枕座上通过卡槽可拆卸连接有托盘，所述托盘的上表面固定设置有三个灸针。

5、可选的，所述拨片通过定位销与所述壳体的侧壁铰接，所述第一进气孔与所述第二进气孔均有多个，所述第一进气孔与所述第二进气孔的数量及孔径一致。

6、可选的，所述艾草护套的上表面布设有多个按摩颗粒，所述艾草护套内部装设有艾草。

7、可选的，三个所述灸针呈一列固定设置在托盘的上表面，并且位于中部的灸针向壳体打开方向倾斜。

8、可选的，所述壳体和所述枕座均采用pvc材料制成。

9、可选的，所述壳体的一侧边设置有凸起条。

10、（三）有益效果

11、本实用新型提供了一种明火控烟矫形艾灸枕，具备以下有益效果：

12、1、该一种明火控烟矫形艾灸枕，通过拨片、控烟棉和托盘的配合设置，在使用的过程中可以利用托盘固定艾条并接住掉落的艾条烟灰，利用拨片控制进气孔的开度，从而控制壳体内部氧气量，实现控制艾条燃烧的快慢，利用控烟棉过滤艾条烟气中的较大颗粒，同时削减烟气，避免烟气（即熏烟）大量涌出对用户造成不适，达到了控制熏烟含量的目的。

13、2、该一种明火控烟矫形艾灸枕，通过艾草护套的设置，在使用的过程中可以利用艾草护套上的按摩颗粒对用户颈部进行按压，起到按摩的效果，同时，壳体内部的烟气在经过艾草护套内的艾草后，会对艾草起到熏蒸的作用，艾条产生的烟气及艾草熏蒸产生的烟气会同时对用户身体进行施灸，达到了强化艾灸疗法的目的。

14、3、该一种明火控烟矫形艾灸枕，通过壳体三段曲面的过渡设计，使本技术方案具备了矫形的效果，壳体的三段曲面的过度结构适应人体肩背部的肌肉分布，即壳体曲面结构设计符合人体生理曲度和肌肉分布，在使用时，通过壳体曲面结构、热敷及灸疗的配合实施，能够有效对用户（即患者，存在颈椎曲度前倾的问题）的颈椎曲度进行改善，使颈椎曲度变直，恢复成健康正常的颈椎曲度，从而达到矫正体形的目的。

技术特征：

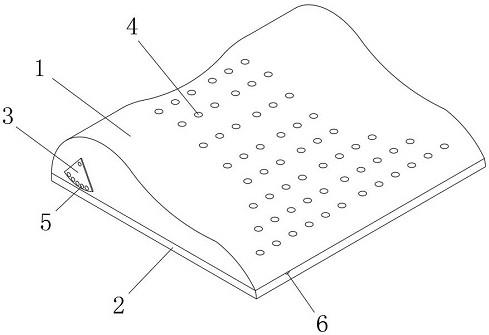

1.一种明火控烟矫形艾灸枕，其特征在于：包括枕座（2）、和枕座（2）一侧铰接的壳体（1），所述壳体（1）长度方向上两端高中部低，所述壳体（1）中部具有两端分别通过高度渐增过渡连接壳体（1）两端高侧的凹曲面；所述壳体（1）宽度方向上一侧高一侧低，高侧至低侧具有依次过渡连接的高侧凸曲面、中部微凹曲面及低侧凸曲面；

2.根据权利要求1所述的一种明火控烟矫形艾灸枕，其特征在于：所述拨片（3）通过定位销（3001）与所述壳体（1）的侧壁铰接，所述第一进气孔（5）与所述第二进气孔（8）均有多个，所述第一进气孔（5）与所述第二进气孔（8）的数量及孔径一致。

3.根据权利要求1所述的一种明火控烟矫形艾灸枕，其特征在于：所述艾草护套的上表面布设有多个按摩颗粒，所述艾草护套内部装设有艾草。

4.根据权利要求1所述的一种明火控烟矫形艾灸枕，其特征在于：三个所述灸针（10）呈一列固定设置在托盘（9）的上表面，并且位于中部的灸针（10）向壳体（1）打开方向倾斜。

5.根据权利要求1所述的一种明火控烟矫形艾灸枕，其特征在于：所述壳体（1）和所述枕座（2）均采用pvc材料制成。

6.根据权利要求1所述的一种明火控烟矫形艾灸枕，其特征在于：所述壳体（1）的一侧边设置有凸起条（6）。

技术总结
本技术公开了一种明火控烟矫形艾灸枕，涉及艾灸器具技术领域，具体为一种明火控烟矫形艾灸枕，包括枕座、和枕座一侧铰接的壳体，所述壳体长度方向上两端高中部低，所述壳体中部具有两端分别通过高度渐增过渡连接壳体两端高侧的凹曲面；通过拨片、控烟棉和托盘的配合设置，在使用的过程中可以利用托盘固定艾灸并接住掉落的艾灸烟灰，利用拨片控制进气孔的开度，从而控制壳体内部氧气量，实现控制艾灸燃烧的快慢，利用控烟棉过滤艾灸烟气中的较大颗粒，同时削减烟气，避免烟气（即熏烟）大量涌出对用户造成不适，达到了控制熏烟含量的目的；同时，通过壳体的三段曲面的设计，达到对人体颈椎曲度达到矫形的目的。

技术研发人员：贾作鹏,孟绍杰,郭小飞,郭辉辉
受保护的技术使用者：大艾实业有限公司
技术研发日：20230215
技术公布日：2024/1/13
