一种便于调整方向的护理床显示面板的制作方法

本技术涉及医护护理设备，更具体地说，本技术涉及一种便于调整方向的护理床显示面板。

背景技术：

1、护理床显示面板是一种用于显示患者信息的医疗显示装置，通过该显示面板了解到床位上患者的简单信息、病情、护理登记与饮食建议。

2、但是现有的护理床显示面板使用过程中仍然存在一定的问题，现有的装置需要医护人员与显示面板处于较为正视的方位才可以将患者信息阅览或记录，便需要医护人员从而病房一端走至另一端挨个正视观看显示面板才可将信息记录完整，因此针对上述问题，特提出一种便于调整方向的护理床显示面板。

技术实现思路

1、为了克服现有技术的上述缺陷，本实用新型的实施例提供一种便于调整方向的护理床显示面板，通过辅助杆、放置板、固定板、转槽、转杆、异形槽、异形块、固定用吸盘、转动柄、伸缩槽、限位块、伸缩块、外撑弹簧、限位板、摩擦垫、连接块和拉动柄的相互配合，利用转杆在转槽内部的转动，使得固定在床头上的显示面板本体可以进行一定水平面上角度的微调，从而便于医护人员在非正视情况下依然能够看清显示面板本体上的信息，更便捷的进行患者信息的填写与记录，此外通过显示面板本体与辅助杆的快速拆卸，也可以对显示面板本体进行灵活安装，继而使得显示面板本体的便捷性得到提升。

2、为实现上述目的，本实用新型提供如下技术方案：一种便于调整方向的护理床显示面板，包括显示面板本体，所述显示面板本体一侧表面设置有辅助杆，所述辅助杆底端固定连接有放置板，所述显示面板本体卡合在放置板一端，所述辅助杆两端固定连接有转杆，所述辅助杆一侧设置有固定板，所述固定板两端开设有转槽，所述转杆一端与转槽呈转动连接设置，所述固定板一侧固定连接有固定用吸盘。

3、在一个优选地实施方式中，所述转槽一端表面开设有异形槽，所述异形槽内部嵌合转动连接有异形块，所述异形块一端固定连接在转杆外壁，所述异形槽呈半圆弧状设置，所述异形块外壁与异形槽内壁相互贴合。

4、在一个优选地实施方式中，所述转杆底端固定连接有转动柄，所述转动柄一端固定连接有调整棒。

5、在一个优选地实施方式中，所述辅助杆上端内部开设有伸缩槽，所述伸缩槽内部设置有限位块，所述限位块一端固定连接有伸缩块，所述伸缩块穿过伸缩槽固定连接有限位板，所述伸缩槽内部设置有外撑弹簧，所述限位板一端固定连接有连接块，所述限位板上端固定连接有拉动柄，所述限位板在辅助杆上方设置有两组。

6、在一个优选地实施方式中，所述限位板底端粘合固定有摩擦垫，所述摩擦垫底端表面设置有防滑纹路，所述摩擦垫底端贴合在显示面板本体顶端。

7、在一个优选地实施方式中，所述外撑弹簧一端固定连接在限位块表面，所述外撑弹簧另一端固定连接在伸缩槽内壁上。

8、本实用新型的技术效果和优点：

9、通过辅助杆、放置板、固定板、转槽、转杆、异形槽、异形块、固定用吸盘、转动柄、伸缩槽、限位块、伸缩块、外撑弹簧、限位板、摩擦垫、连接块和拉动柄的相互配合，利用转杆在转槽内部的转动，使得固定在床头上的显示面板本体可以进行一定水平面上角度的微调，从而便于医护人员在非正视情况下依然能够看清显示面板本体上的信息，更便捷的进行患者信息的填写与记录，此外通过显示面板本体与辅助杆的快速拆卸，也可以对显示面板本体进行灵活安装，继而使得显示面板本体的便捷性得到提升。

技术特征：

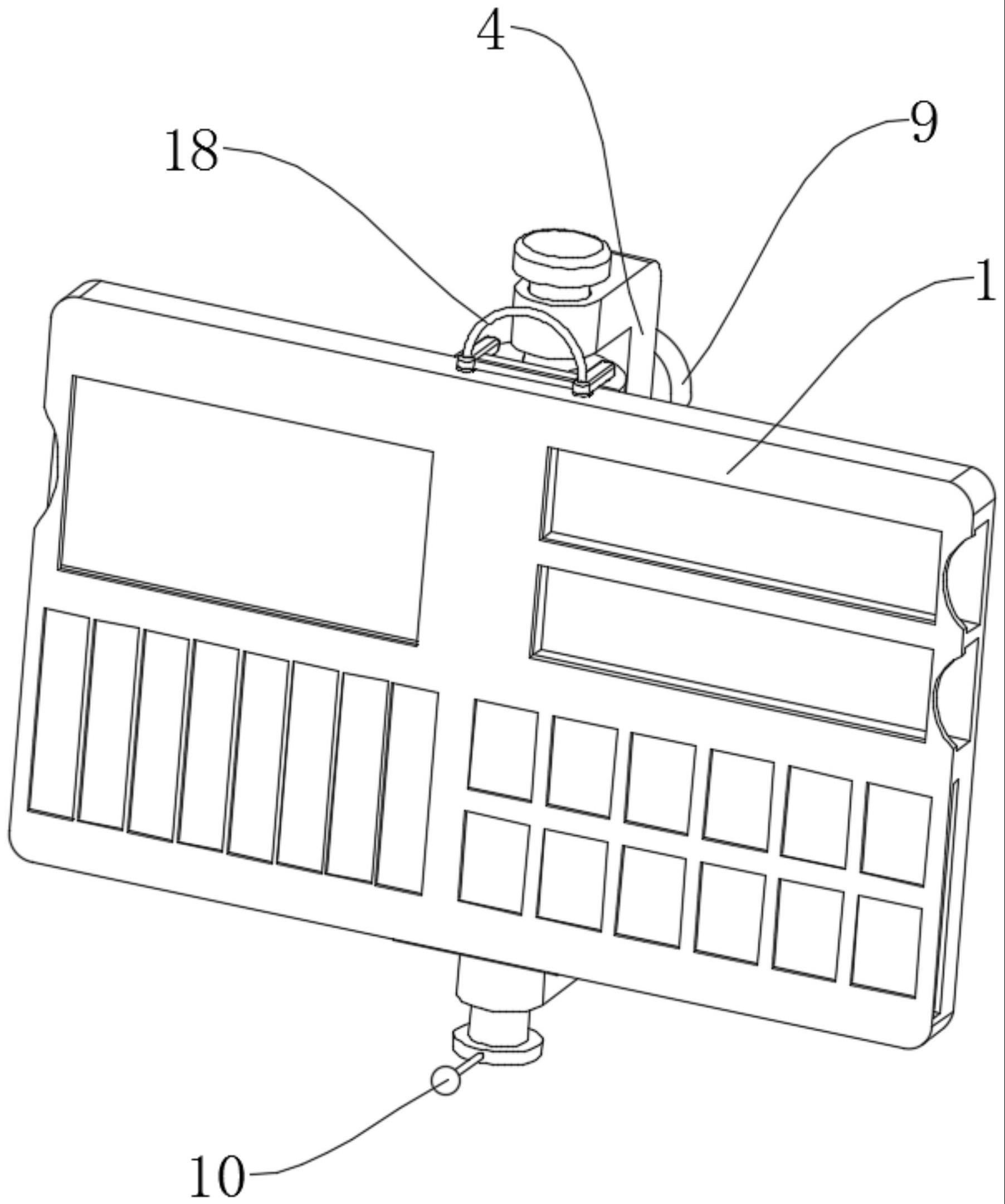

1.一种便于调整方向的护理床显示面板，包括显示面板本体(1)，其特征在于：所述显示面板本体(1)一侧表面设置有辅助杆(2)，所述辅助杆(2)底端固定连接有放置板(3)，所述显示面板本体(1)卡合在放置板(3)一端，所述辅助杆(2)两端固定连接有转杆(6)，所述辅助杆(2)一侧设置有固定板(4)，所述固定板(4)两端开设有转槽(5)，所述转杆(6)一端与转槽(5)呈转动连接设置，所述固定板(4)一侧固定连接有固定用吸盘(9)。

2.根据权利要求1所述的一种便于调整方向的护理床显示面板，其特征在于：所述转槽(5)一端表面开设有异形槽(7)，所述异形槽(7)内部嵌合转动连接有异形块(8)，所述异形块(8)一端固定连接在转杆(6)外壁，所述异形槽(7)呈半圆弧状设置，所述异形块(8)外壁与异形槽(7)内壁相互贴合。

3.根据权利要求2所述的一种便于调整方向的护理床显示面板，其特征在于：所述转杆(6)底端固定连接有转动柄(10)，所述转动柄(10)一端固定连接有调整棒。

4.根据权利要求1所述的一种便于调整方向的护理床显示面板，其特征在于：所述辅助杆(2)上端内部开设有伸缩槽(11)，所述伸缩槽(11)内部设置有限位块(12)，所述限位块(12)一端固定连接有伸缩块(13)，所述伸缩块(13)穿过伸缩槽(11)固定连接有限位板(15)，所述伸缩槽(11)内部设置有外撑弹簧(14)，所述限位板(15)一端固定连接有连接块(17)，所述限位板(15)上端固定连接有拉动柄(18)，所述限位板(15)在辅助杆(2)上方设置有两组。

5.根据权利要求4所述的一种便于调整方向的护理床显示面板，其特征在于：所述限位板(15)底端粘合固定有摩擦垫(16)，所述摩擦垫(16)底端表面设置有防滑纹路，所述摩擦垫(16)底端贴合在显示面板本体(1)顶端。

6.根据权利要求5所述的一种便于调整方向的护理床显示面板，其特征在于：所述外撑弹簧(14)一端固定连接在限位块(12)表面，所述外撑弹簧(14)另一端固定连接在伸缩槽(11)内壁上。

技术总结
本技术公开了一种便于调整方向的护理床显示面板，具体涉及医护护理设备技术领域，包括显示面板本体，所述显示面板本体一侧表面设置有辅助杆，所述辅助杆底端固定连接有放置板，所述显示面板本体卡合在放置板一端，所述辅助杆两端固定连接有转杆，所述转杆一端与转槽呈转动连接设置，所述固定板一侧固定连接有固定用吸盘；通过辅助杆、限位块、伸缩块、外撑弹簧、限位板、摩擦垫、连接块和拉动柄的相互配合，利用转杆在转槽内部的转动，使得固定在床头上的显示面板本体可以进行一定水平面上角度的微调，从而便于医护人员在非正视情况下依然能够看清显示面板本体上的信息，更便捷的进行患者信息的填写与记录。

技术研发人员：郭宇,郭鹏,相龙银
受保护的技术使用者：山东铭旭医疗设备有限公司
技术研发日：20230510
技术公布日：2024/1/15
