一种物流包裹用消毒设备的制作方法

本发明属于快递消毒，具体是一种物流包裹用消毒设备。

背景技术：

1、快递又称速递或快运，是指物流企业(含货运代理)通过自身的独立网络或以联营合作(即联网)的方式，将用户委托的文件或包裹，快捷而安全地从发件人送达收件人的新型运输方式。快递包裹分为大包、中包和小包，而小包最大重量限制为2公斤，因此本发明针对快递包裹中小包且由纸盒包装的快递包裹进行消毒，而目前快递包裹消毒大多设置于输送带顶部，通过输送带对快递包裹进行输送并经过消毒装置内部进行消毒，但快递包裹由纸盒包装在输送过程中无法对其进行翻动，使消毒装置只能对快递包裹的表层进行消毒，无法对快递包裹与输送带接触面进行消毒，从而降低快递包裹消毒的效果，因此现提出一种物流包裹用消毒设备。

技术实现思路

1、为解决上述背景技术中提出的问题，本发明提供了一种物流包裹用消毒设备，解决了现有快递包裹由纸盒包装在输送过程中无法对其进行翻动，使消毒装置只能对快递包裹的表层进行消毒，无法对快递包裹与输送带接触面进行消毒的问题。

2、为实现上述目的，本发明提供如下技术方案：一种物流包裹用消毒设备，包括输送装置，还包括，

3、消毒组件，所述消毒组件设置于所述输送装置的一端用于对快递包裹消毒；

4、控料组件，所述控料组件安装于所述消毒组件的内部用于控制快递包裹进入其中的数量；

5、承接组件，所述承接组件安装于所述消毒组件的内部且位于所述控料组件的底部；

6、密封组件，所述密封组件滑动安装于所述消毒组件内部；

7、其中，所述承接组件包括固装于所述消毒组件侧部的正反电机，装配于所述正反电机输出轴的传动轴，固装于所述传动轴外部的排料板、承接板与密封板；

8、所述排料板、承接板与密封板组合构成“t”形，所述承接板表面开设有通风孔洞；

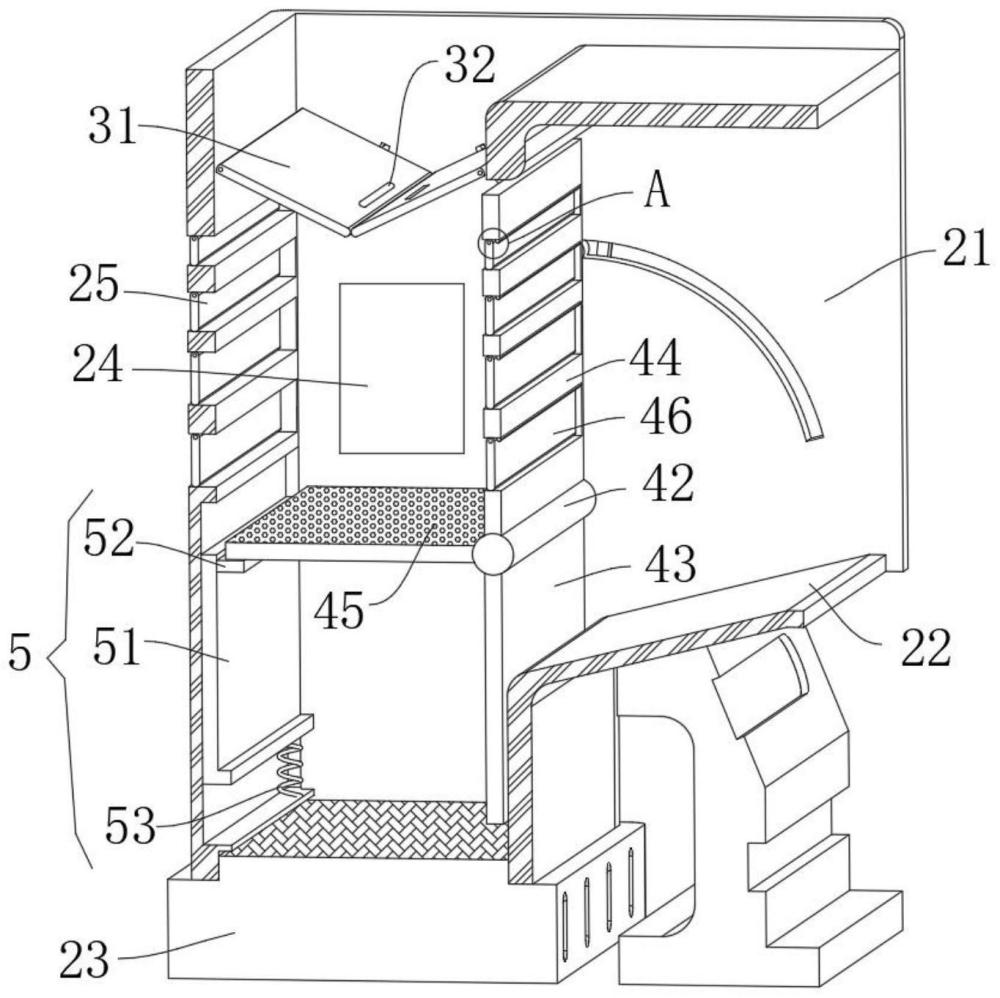

9、所述消毒组件包括消毒仓，固装于所述消毒仓底部的风机，安装于所述消毒仓底部一端的支撑板且与所述风机的侧部接触，安装于所述消毒仓内壁两端的紫外线消毒装置，所述消毒仓的侧部等距开设有第一排风口，所述第一排风口内均铰接有第一翻板。

10、优选地，所述承接板顶部放置的快递包裹通过风机向上吹风贯穿承接板，快递包裹在风力作用下上移，最终在自身重量下掉落，在此过程中快递包裹发生旋转，并通过紫外线消毒装置对快递包裹消毒处理。

11、优选地，所述排料板表面等距开设有第二排风口，所述第二排风口内部均铰接有第二翻板，所述第一排风口与所述第二排风口宽度从上往下逐渐递增；

12、所述风机向上吹动快递包裹，并分别推动第一翻板与第二翻板在铰接处转动，第一排风口与第二排风口处于打开状态。

13、优选地，所述密封组件包括滑动于所述消毒仓内壁的第二活动板，固装于所述第二活动板顶部的限位板，连接于所述第二活动板与所述消毒仓底部之间的第二弹簧。

14、优选地，所述正反电机驱动传动轴旋转90°-100°，从而使得设置在传动轴外部的密封板、承接板和排料板旋转，承接板顶部快递包裹落入排料板上，密封板旋转与限位板接触并向上推动，通过限位板与密封板对消毒仓中部进行密封，所述第二翻板在重量作用下以铰接处旋转均呈45°倾斜，所述风机吹出的气流通过密封板阻挡进入支撑板与排料板之间，并通过第二翻板依次贯穿第二排风口将快递包裹排出。

15、优选地，所述控料组件包括铰接于所述消毒仓内壁两侧的挡板，固装于两个所述挡板的顶部用于控制挡板顶部快递包裹重量的重量传感器。

16、优选地，两个所述挡板的两端分别固装有对接板，所述消毒仓的两侧分别开设有四个第一弧形通槽，四个所述对接板分别贯穿所述第一弧形通槽，四个所述第一弧形通槽每两个为一组，每组呈“八”字形，两个所述第一弧形通槽之间开设有引导槽，所述引导槽内滑动有滑动块，所述滑动块的一端固装有第一活动板，所述第一活动板通过传动杆与所述对接板连接，所述第一活动板的底部固装有连接杆，所述消毒仓的外部安装有固定板且所述连接杆贯穿于所述固定板中部，所述固定板与所述第一活动板之间连接有复位第一复位弹簧，所述连接杆的底部套设有套管，所述套管的底部固装有接触块。

17、优选地，所述消毒仓的两侧分别开设有第二弧形通槽，所述排料板两侧分别固装有传动块且贯穿于所述第二弧形通槽内。

18、优选地，所述传动块呈圆弧状，所述传动块的中部开设有矩形槽，所述传动块一端的厚度大于另一端，所述接触块呈“c”形；

19、所述排料板旋转过程中带动传动块，并通过传动块的一端向上推动接触块与套管，传动块即可经过接触块底部。

20、优选地，所述排料板反向旋转带动传动块，传动块一端插入接触块内部，接触块沿着传动块外部弧形轨迹竖直下行，推动传动杆与对接板沿着第一弧形通槽移动，从而推动挡板以铰接处转动顶部的快递包裹落入承接板顶部。

21、与现有技术相比，本发明的有益效果如下：

22、本发明通过快递包裹位于承接板顶部，打开紫外线消毒装置对快递包裹进行消毒处理，风机向上吹风贯穿承接板表面孔洞，向上吹动承接板顶部快递包裹，快递包裹在风力的作用下上移，最终在自身重量下下落，以此往复快递包裹上下移动过程中反复翻动，从而通过紫外线消毒装置对快递包裹表面更加全面地进行消毒，避免输送带输送过程中难以对快递包裹表面进行全面消毒，进一步提高了快递包裹的安全性；

23、本发明通过正反电机带动传动轴、密封板、排料板与承接板旋转一百度，承接板顶部的快递包裹落入排料板上，并通过排料板倾斜的角度自动排出，同时旋转过程中密封板向上推动限位板与第二活动板并拉伸第二弹簧，使密封板一端顶部与限位板底部接触，从而通过限位板与密封板对消毒仓中部进行阻挡，此时风机产生的气流进入排料板与支撑板之间，并在第二翻板的引导下通过第二排风口排出，即可通过气流将排料板上的快递包裹排出；

24、本发明通过消毒完成的快递包裹排出，排料板反向旋转带动传动块沿着第二弧形通槽移动，传动块一端贯穿接触块内，并通过传动块一端的厚度向下拉动接触块、套管、连接杆与第一活动板，并分别通过两个传动杆推动对接板沿着第一弧形通槽移动，带动两个挡板以铰接处转动，使挡板顶部的快递掉落至承接板顶部，实现快递自动上料，提高快递消毒效率，同时通过重量传感器控制需要消毒快递的重量。

技术特征：

1.一种物流包裹用消毒设备，包括输送装置(1)，其特征在于：还包括，

2.根据权利要求1所述的物流包裹用消毒设备，其特征在于：所述承接板(45)顶部放置的快递包裹通过风机(23)向上吹风贯穿承接板(45)，快递包裹在风力作用下上移，最终在自身重量下掉落，在此过程中快递包裹发生旋转，并通过紫外线消毒装置(24)对快递包裹消毒处理。

3.根据权利要求1所述的物流包裹用消毒设备，其特征在于：所述排料板(44)表面等距开设有第二排风口，所述第二排风口内部均铰接有第二翻板(46)，所述第一排风口与所述第二排风口宽度从上往下逐渐递增；

4.根据权利要求3所述的物流包裹用消毒设备，其特征在于：所述密封组件(5)包括滑动于所述消毒仓(21)内壁的第二活动板(51)，固装于所述第二活动板(51)顶部的限位板(52)，连接于所述第二活动板(51)与所述消毒仓(21)底部之间的第二弹簧(53)。

5.根据权利要求4所述的物流包裹用消毒设备，其特征在于：所述正反电机(41)驱动传动轴(42)旋转90°-100°，从而使得设置在传动轴(42)外部的密封板(43)、承接板(45)和排料板(44)旋转，快递包裹落入排料板(44)上，密封板(43)旋转与限位板(52)接触并向上推动，通过限位板(52)与密封板(43)对消毒仓(21)中部进行密封，所述第二翻板(46)在重量作用下以铰接处旋转均呈45°倾斜，所述风机(23)吹出的气流通过密封板(43)阻挡进入支撑板(22)与排料板(44)之间，并通过第二排风口将快递包裹排出。

6.根据权利要求5所述的物流包裹用消毒设备，其特征在于：所述控料组件(3)包括铰接于所述消毒仓(21)内壁两侧的挡板(31)，固装于两个所述挡板(31)顶部的重量传感器(32)。

7.根据权利要求6所述的物流包裹用消毒设备，其特征在于：两个所述挡板(31)的两端分别固装有对接板(316)，所述消毒仓(21)的两侧分别开设有四个第一弧形通槽，四个所述对接板(316)分别贯穿所述第一弧形通槽，四个所述第一弧形通槽每两个为一组，每组呈“八”字形，两个所述第一弧形通槽之间开设有引导槽，所述引导槽内滑动有滑动块(312)，所述滑动块(312)的一端固装有第一活动板(311)，所述第一活动板(311)通过传动杆(313)与所述对接板(316)连接，所述第一活动板(311)的底部固装有连接杆(315)，所述消毒仓(21)的外部安装有固定板(317)且所述连接杆(315)贯穿于所述固定板(317)中部，所述固定板(317)与所述第一活动板(311)之间连接有第一复位弹簧(314)，所述连接杆(315)的底部套设有套管(318)，所述套管(318)的底部固装有接触块(319)。

8.根据权利要求7所述的物流包裹用消毒设备，其特征在于：所述消毒仓(21)的两侧分别开设有第二弧形通槽，所述排料板(44)两侧分别固装有传动块(48)且贯穿于所述第二弧形通槽内。

9.根据权利要求8所述的物流包裹用消毒设备，其特征在于：所述传动块(48)呈圆弧状，所述传动块(48)的中部开设有矩形槽，所述传动块(48)一端的厚度大于另一端，所述接触块(319)呈“c”形；

10.根据权利要求9所述的物流包裹用消毒设备，其特征在于：所述排料板(44)反向旋转带动传动块(48)，传动块(48)一端插入接触块(319)内部，接触块(319)沿着传动块(48)外部弧形轨迹竖直下行，拉动接触块(319)、套管(318)、连接杆(315)与第一活动板(311)，推动传动杆(313)与对接板(316)沿着第一弧形通槽移动，从而推动挡板(31)以铰接处转动顶部的快递包裹落入承接板(45)顶部。

技术总结
本发明属于快递消毒技术领域，且公开了一种物流包裹用消毒设备，包括输送装置，还包括，消毒组件，所述消毒组件设置于所述输送装置的一端用于对快递包裹消毒；控料组件，所述控料组件安装于所述消毒组件的内部用于控制快递包裹消毒数量。本发明通过快递包裹位于承接板顶部，打开紫外线消毒装置对快递包裹进行消毒处理，风机向上吹风贯穿承接板表面孔洞，向上吹动承接板顶部快递包裹，快递包裹在风力的作用下上移，最终在自身重量下下落，以此往复快递包裹上下移动过程中反复翻动，从而通过紫外线消毒装置对快递包裹表面更加全面地进行消毒，避免输送带输送过程中难以对快递包裹表面进行全面消毒，进一步提高了快递包裹的安全性。

技术研发人员：黄忠
受保护的技术使用者：江苏益捷思信息科技有限公司
技术研发日：
技术公布日：2024/6/20
