一种耳喉鼻科鼻腔上药器的制作方法

本发明涉及耳喉鼻科上药器，具体为一种耳喉鼻科鼻腔上药器。

背景技术：

1、在现代医学领域中，耳鼻喉科的疾病治疗一直备受关注，其中鼻腔相关疾病的治疗占据着重要地位，鼻腔作为人体呼吸道的重要组成部分，其内部结构复杂，且易受到多种因素的影响而引发各种疾病，如鼻炎、鼻窦炎、鼻息肉等，在鼻腔疾病的治疗过程中，准确且有效地向鼻腔内部上药是关键环节之一，然而，传统的鼻腔上药方式存在诸多局限性和不足之处，以往，常见的鼻腔上药方法多依赖于棉签、滴管等简单工具，使用棉签上药时，往往难以将药物均匀地涂抹于鼻腔内壁，且容易损伤鼻腔黏膜，导致患者不适甚至加重病情，滴管上药虽然能够在一定程度上控制药物的流出量，但由于滴管的尖端较为尖锐，操作不当也可能对鼻腔造成伤害，此外，一些现有的鼻腔上药装置在设计上缺乏人性化考虑，例如，其尺寸和形状可能不适应不同患者鼻腔的生理结构差异，导致使用时的贴合度不佳，影响上药效果，而且，这些装置在操作上往往较为繁琐，需要经过专业培训才能熟练掌握，这不仅增加了医务人员的工作负担，也给患者自行上药带来了困难，在药物的输送和分布方面，传统装置也存在问题，药物可能无法准确到达病变部位，或者在鼻腔内分布不均匀，从而降低了治疗的有效性，同时，部分上药装置无法精确控制药物的剂量，导致用药过量或不足，影响治疗效果，同时在上药的过程中，一些药物具有一定刺激性，会对患者鼻腔造成刺激，因此在喷涂药物的过程中，由于施术者无法感受到患者对药物的耐受限度，容易导致在喷药过程中患者耐受不住而发生不自控的头部移动，容易导致施药的器具断裂在患者鼻腔的内部或戳伤患者的鼻腔黏膜，存在较大的安全隐患。

技术实现思路

1、本发明的目的在于提供一种耳喉鼻科鼻腔上药器，以解决上述背景技术中提出的施药方式不佳的问题。

2、为实现上述目的，本发明提供如下技术方案：一种耳喉鼻科鼻腔上药器，包括通用固定牙套，所述通用固定牙套的侧表面安装有调节钮，且调节钮的一端转动安装有夹紧板，所述通用固定牙套的外表面设置有上药机构，通过与患者头部固定的方式配合患者的咬合达到方便患者根据耐受程度自主喷药的目的。

3、优选的，所述通用固定牙套与调节钮为螺纹连接，且调节钮均匀分布在通用固定牙套的外侧表面，并且调节钮朝向通用固定牙套外部的一端开设有方形的孔洞。

4、采用上述技术方案，使得调节钮能够通过转动带动夹紧板与患者的牙齿接触夹紧通用固定牙套。

5、优选的，所述夹紧板嵌入式安装在通用固定牙套的内侧表面，且通用固定牙套两内侧表面的夹紧板为一一对应设置。

6、采用上述技术方案，使得2个夹紧板能够相互支撑在同一处牙齿上保证夹紧力度。

7、优选的，所述上药机构包括：固定架，所述固定架固定设置在通用固定牙套的一端外侧表面，且固定架的上端固定连接有安装板，所述安装板的内部安装有滑动的滑移杆，且滑移杆的上端固定连接有安装杆，所述安装板的外侧表面安装有转动的第一调节杆，所述安装杆的外侧表面安装有滑动的支撑杆，且安装杆的外侧表面安装有转动的第二调节杆，所述安装杆的上端转动安装有角度杆，所述角度杆的内部固定设置有中心滑动杆，且中心滑动杆的外表面安装有滑动的位移杆，所述角度杆的上端安装有转动的调节轮，所述位移杆的上端固定连接有深入杆，且深入杆的内部开设有储液腔，并且储液腔的内部设置有活塞杆，所述深入杆的上端安装有转动的喷药桶柱，且喷药桶柱的外侧表面开设有喷药孔。

8、采用上述技术方案，使得喷药桶柱能够伸入患者的鼻腔进行药液的喷涂。

9、优选的，所述上药机构还包括：注入接头，所述注入接头固定设置在深入杆的上端侧表面，且深入杆的下端外侧表面固定设置有加压接头，所述通用固定牙套的下表面安装有转动的咬合板，且咬合板的上表面固定设置有加压囊袋，并且加压囊袋的外侧表面固定设置有输出接头，所述输出接头与加压接头之间连接有连接软管。

10、采用上述技术方案，使得患者能够通过挤压咬合板的方式实现自主的喷药。

11、优选的，所述安装板与滑移杆之间连接有弹簧，所述安装杆与第一调节杆为螺纹连接，并且第一调节杆的下端设置为圆形旋钮。

12、采用上述技术方案，使得安装杆能够被带动相对安装板滑动。

13、优选的，所述支撑杆的上端为弧形倒角设计，且支撑杆的上端与角度杆外表面相贴合，并且角度杆与安装杆之间连接有弹簧，所述支撑杆与第二调节杆为螺纹连接，且第二调节杆的下端设置为圆形旋钮。

14、采用上述技术方案，使得支撑杆能够被带动上下移动使得角度杆的角度改变正对患者的鼻腔。

15、优选的，所述位移杆与调节轮为螺纹连接，且调节轮的一端贯穿角度杆的上端外侧表面。

16、采用上述技术方案，使得喷药桶柱能够在正对患者鼻腔后伸出进入患者的鼻腔内部。

17、优选的，所述深入杆与活塞杆为滑动摩擦连接，且深入杆与喷药桶柱为转动连接，所述喷药孔均匀设置在喷药桶柱的外侧表面，且喷药孔为弧形的旋向设置，所述喷药桶柱的下端与储液腔相连通。

18、采用上述技术方案，使得喷药桶柱能够在药液喷出时被带动相对深入杆旋转。

19、优选的，所述咬合板与通用固定牙套之间连接有弹簧，所述加压囊袋位于咬合板的上表面与通用固定牙套的下表面之间。

20、采用上述技术方案，使得咬合板能够通过转动使得通用固定牙套挤压加压囊袋为药液的喷出提供动力。

21、与现有技术相比，本发明的有益效果是：该耳喉鼻科鼻腔上药器：

22、1.采用通用固定牙套与患者上牙齿进行夹持固定的方式，使得上药器能够相对患者的头部固定，无论患者在施术过程中如何进行头部的移动，位于患者鼻腔内部的上药器也不会损伤患者的鼻腔，极大地提升了施术过程中的安全性；

23、进一步的，采用患者咬合挤压咬合板的方式，使得咬合板能够通过加压囊袋与通用固定牙套下表面接触加压的方式，使得位于储液腔中的药液能够在患者的控制下自行控制喷入药液的速度从而达到患者根据自身耐受性自行进行喷药的目的；

24、更进一步的，采用储液腔设计容量一定的方式，保证每次所喷入鼻腔的药液量能够受控，不会出现因为操作失误导致的过量喷涂，同时利用旋向设置的喷药孔在喷涂过程中通过反作用力带动喷药桶柱转动的方式，使得药液能够更加均匀的喷涂在患者鼻腔的内部；

25、2.采用安装板、安装杆和角度杆之间相对滑动和转动的方式，使得喷药桶柱能够根据患者鼻腔相对上颌的位置进行适应性调整，以保证不同患者都能够使用而不用进行定制，提升了上药器的通用性和适用范围。

技术特征：

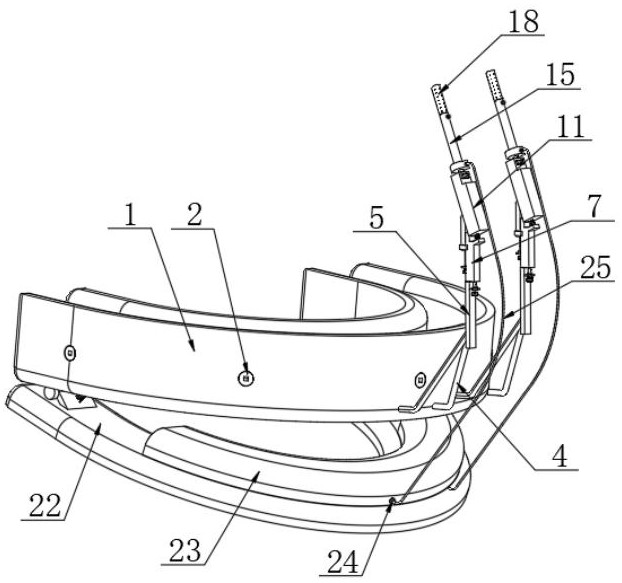

1.一种耳喉鼻科鼻腔上药器，包括通用固定牙套（1），所述通用固定牙套（1）的侧表面安装有调节钮（2），且调节钮（2）的一端转动安装有夹紧板（3），其特征在于：所述通用固定牙套（1）的外表面设置有上药机构，通过与患者头部固定的方式配合患者的咬合达到方便患者根据耐受程度自主喷药的目的。

2.根据权利要求1所述的一种耳喉鼻科鼻腔上药器，其特征在于：所述通用固定牙套（1）与调节钮（2）为螺纹连接，且调节钮（2）均匀分布在通用固定牙套（1）的外侧表面，并且调节钮（2）朝向通用固定牙套（1）外部的一端开设有方形的孔洞。

3.根据权利要求1所述的一种耳喉鼻科鼻腔上药器，其特征在于：所述夹紧板（3）嵌入式安装在通用固定牙套（1）的内侧表面，且通用固定牙套（1）两内侧表面的夹紧板（3）为一一对应设置。

4.根据权利要求1所述的一种耳喉鼻科鼻腔上药器，其特征在于：所述上药机构包括：固定架（4），所述固定架（4）固定设置在通用固定牙套（1）的一端外侧表面，且固定架（4）的上端固定连接有安装板（5），所述安装板（5）的内部安装有滑动的滑移杆（6），且滑移杆（6）的上端固定连接有安装杆（7），所述安装板（5）的外侧表面安装有转动的第一调节杆（8），所述安装杆（7）的外侧表面安装有滑动的支撑杆（9），且安装杆（7）的外侧表面安装有转动的第二调节杆（10），所述安装杆（7）的上端转动安装有角度杆（11），所述角度杆（11）的内部固定设置有中心滑动杆（12），且中心滑动杆（12）的外表面安装有滑动的位移杆（13），所述角度杆（11）的上端安装有转动的调节轮（14），所述位移杆（13）的上端固定连接有深入杆（15），且深入杆（15）的内部开设有储液腔（16），并且储液腔（16）的内部设置有活塞杆（17），所述深入杆（15）的上端安装有转动的喷药桶柱（18），且喷药桶柱（18）的外侧表面开设有喷药孔（19）。

5.根据权利要求4所述的一种耳喉鼻科鼻腔上药器，其特征在于：所述上药机构还包括：注入接头（20），所述注入接头（20）固定设置在深入杆（15）的上端侧表面，且深入杆（15）的下端外侧表面固定设置有加压接头（21），所述通用固定牙套（1）的下表面安装有转动的咬合板（22），且咬合板（22）的上表面固定设置有加压囊袋（23），并且加压囊袋（23）的外侧表面固定设置有输出接头（24），所述输出接头（24）与加压接头（21）之间连接有连接软管（25）。

6.根据权利要求4所述的一种耳喉鼻科鼻腔上药器，其特征在于：所述安装板（5）与滑移杆（6）之间连接有弹簧，所述安装杆（7）与第一调节杆（8）为螺纹连接，并且第一调节杆（8）的下端设置为圆形旋钮。

7.根据权利要求4所述的一种耳喉鼻科鼻腔上药器，其特征在于：所述支撑杆（9）的上端为弧形倒角设计，且支撑杆（9）的上端与角度杆（11）外表面相贴合，并且角度杆（11）与安装杆（7）之间连接有弹簧，所述支撑杆（9）与第二调节杆（10）为螺纹连接，且第二调节杆（10）的下端设置为圆形旋钮。

8.根据权利要求4所述的一种耳喉鼻科鼻腔上药器，其特征在于：所述位移杆（13）与调节轮（14）为螺纹连接，且调节轮（14）的一端贯穿角度杆（11）的上端外侧表面。

9.根据权利要求4所述的一种耳喉鼻科鼻腔上药器，其特征在于：所述深入杆（15）与活塞杆（17）为滑动摩擦连接，且深入杆（15）与喷药桶柱（18）为转动连接，所述喷药孔（19）均匀设置在喷药桶柱（18）的外侧表面，且喷药孔（19）为弧形的旋向设置，所述喷药桶柱（18）的下端与储液腔（16）相连通。

10.根据权利要求5所述的一种耳喉鼻科鼻腔上药器，其特征在于：所述咬合板（22）与通用固定牙套（1）之间连接有弹簧，所述加压囊袋（23）位于咬合板（22）的上表面与通用固定牙套（1）的下表面之间。

技术总结
本发明用于耳喉鼻科上药器技术领域，公开了一种耳喉鼻科鼻腔上药器，包括通用固定牙套，所述通用固定牙套的侧表面安装有调节钮，所述通用固定牙套的外表面设置有上药机构，通过与患者头部固定的方式配合患者的咬合达到方便患者根据耐受程度自主喷药的目的。该耳喉鼻科鼻腔上药器，采用通用固定牙套与患者上牙齿进行夹持固定的方式，使得上药器能够相对患者的头部固定，无论患者在施术过程中如何进行头部的移动，位于患者鼻腔内部的上药器也不会损伤患者的鼻腔，患者咬合挤压咬合板的方式，使得位于储液腔中的药液能够在患者的控制下自行控制喷入药液的速度从而达到患者根据自身耐受性自行进行喷药的目的。

技术研发人员：孙璞,冯勇,乔晓丞
受保护的技术使用者：天津市第四中心医院
技术研发日：
技术公布日：2025/4/17
