具有钩孔的烘干机清洁刷的制作方法

本发明涉及一种烘干机清洁刷，尤其涉及烘干机清洁刷中挂靠结构。

背景技术：

烘干机清洁刷可以用于管道清洁，烘干机清洁刷运用电动枪驱动。烘干机清洁刷利用棒子传输洗涤液，可是有些场合下，棒子的长度不够，迫切需要将棒子延长。有些时候需要将棒子放置好，与取下来。

鉴于上述缺陷，实有必要设计一种烘干机清洁刷的改进结构。

技术实现要素：

本发明所要解决的技术问题是：提供一种烘干机清洁刷，所述种烘干机清洁刷具有棒子，所述棒子可以连接多跟棒子。

为解决上述技术问题，本发明采用的技术手段是：

一种烘干机清洁刷，其包括：若干根并列的棒子、位于若干棒子下面的托盘、位于若干棒子上面的盖板，所述棒子具有相反的第一端和第二端，所述第一端设有外螺纹，所述第二端设有内螺纹，所述第一端的外螺纹用以和另一棒子的内螺纹配合，所述第二端设有内螺纹用以和另一棒子的外螺纹连接，所述托盘的一端设有钩孔，所述钩孔用于挂在其他物体上。

采用上述技术方案，本发明的有益效果是托盘上设置有方便挂靠的挂钩，便于将棒子的存取。

进一步地，所述托盘的长度大于所述棒子的长度。

进一步地，所述盖板的长度小于棒子的长度。

进一步地，所述托盘的宽度大于所述棒子横向并列在一起的宽度。

进一步地，所述盖板为上下堆叠的两层板。

进一步地，所述棒子还包括位于第一端和第二端之间的中间部，所述棒子在第一端的外径大于棒子在中间部的外径。

进一步地，所述棒子在第二端的外径大于棒子在中间部的外径。

进一步地，所述棒子具有自第一端贯穿至第二端的通孔，所述通孔用于传输洗涤液。

进一步地，所述棒子为尼龙棒。

附图说明

图1是本发明烘干机清洁刷中尼龙棒组合的立体图。

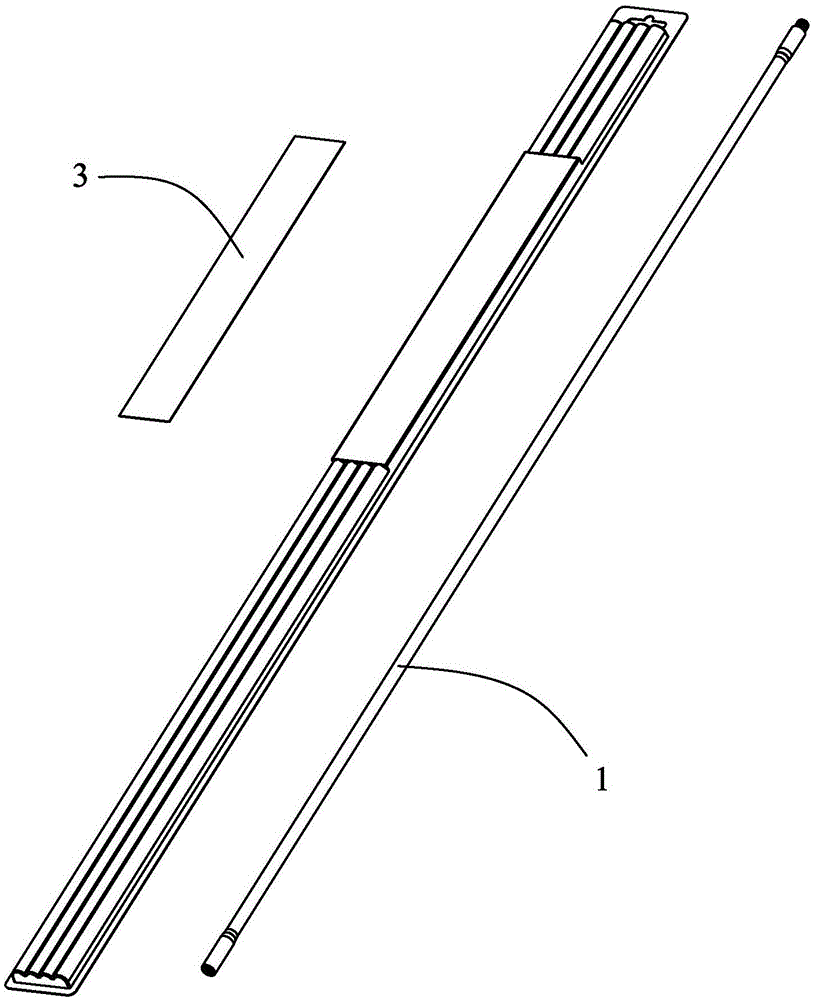

图2是图1所示尼龙棒组合的分解图。

图3是图1所示一根尼龙棒的示意图。

具体实施方式

下面结合附图和实施例对本发明进一步说明。

如图1至图3所示，一种烘干机清洁刷，其包括：若干根并列的棒子1、位于若干棒子1下面的托盘2、位于若干棒子2上面的盖板3。

棒子1为尼龙棒。棒子1具有相反的第一端11和第二端12，第一端11设有外螺纹111，所述第二端12设有内螺纹121，第一端11的外螺纹111用以和另一棒子的内螺纹配合，第二端12设有内螺纹121用以和另一棒子的外螺纹连接。棒子1还包括位于第一端11和第二端12之间的中间部13，棒子1在第一端11的外径大于棒子1在中间部12的外径。棒子1在第二端12的外径大于棒子1在中间部13的外径。棒子1具有自第一端11贯穿至第二端12的通孔14，通孔14用于传输洗涤液。

托盘2的长度大于棒子1的长度。托盘2的宽度大于棒子1横向并列在一起的宽度。托盘2的一端设有钩孔21，钩孔21用于挂在其他物体上。

盖板3的长度小于棒子1的长度。盖板3为上下堆叠的两层板。

棒子1的制造方法如下：用公母接头来冲压到棒子上,再通过公母接头连接起来用注塑工艺生产890mm长的尼龙棒，一般都是用挤出的方法生产，这样质量高，尺寸准，外观漂亮，设计过度台阶，防止在使用过程中刮伤管壁。

与现有技术相比，本发明的托盘上设置有方便挂靠的挂钩，便于将棒子的存取。

本发明不局限于上述具体的实施方式，本领域的普通技术人员从上述构思出发，不经过创造性的劳动，所作出的种种变换，均落在本发明的保护范围之内。
